软件定时器 vs 硬件定时器详解
一、定时器的基本作用
定时器就像是单片机的"秒表"，用于精确计时、产生时间间隔或波形。想象一下做饭时的两种计时方式：
- 硬件定时器：像微波炉定时器，设好时间后就能独立工作
- 软件定时器：像看着手表不断检查时间的厨师
二、核心区别对比
| 特性 | 软件定时器 | 硬件定时器 |
|---|---|---|
| 本质 | 软件程序实现，依赖CPU执行 | 独立硬件电路，与CPU并行工作 |
| 精度 | 低（毫秒级，受系统负载影响） | 高（纳秒~微秒级，非常稳定） |
| CPU占用 | 高（需要CPU参与计时） | 低（独立运行，仅中断时占用CPU） |
| 可靠性 | 低（程序崩溃则定时失效） | 高（硬件级可靠性） |
| 数量限制 | 理论上无限（受内存限制） | 有限（由硬件决定，通常2-8个） |
| 功耗 | 高（需要CPU保持运行） | 低（可让CPU休眠） |
| 响应速度 | 慢（需要等待调度） | 快（硬件中断立即响应） |
| 实现复杂度 | 简单（纯软件实现） | 复杂（需要配置硬件寄存器） |
三、软件定时器详解
工作原理
c
// 简化的软件定时器实现原理
uint32_t system_tick = 0; // 系统滴答计数器
// 1ms系统滴答中断（由硬件定时器提供基准）
void SysTick_Handler(void) {
system_tick++;
}
// 软件定时器结构
typedef struct {
uint32_t start_tick; // 启动时的滴答数
uint32_t interval; // 定时间隔
bool is_running; // 运行状态
} SoftTimer;
// 检查定时器是否到期
bool soft_timer_expired(SoftTimer *timer) {
if (!timer->is_running) return false;
uint32_t elapsed = system_tick - timer->start_tick;
return (elapsed >= timer->interval);
}
// 使用示例：在主循环中轮询检查
while(1) {
if (soft_timer_expired(&my_timer)) {
do_something();
restart_timer(&my_timer);
}
// 其他任务...
}实现方式图解
text
┌─────────────────────────────────────────┐
│ 主程序循环 │
├─────────────────────────────────────────┤
│ 任务A │ 检查软件定时器1 │ 任务B │ 检查... │
└─────┬───────────────────────────────┬───┘
│ │
▼ ▼
┌────────────┐ ┌────────────┐
│ 定时器1 │ │ 定时器N │
│ 计数器递增 │ │ 计数器递增 │
│ 检查是否到期│ │ 检查是否到期│
└────────────┘ └────────────┘
│ │
▼ ▼
┌────────────┐ ┌────────────┐
│ 执行回调函数│ │ 执行回调函数│
│ 或设置标志位│ │ 或设置标志位│
└────────────┘ └────────────┘四、硬件定时器详解
工作原理
text
硬件结构：
┌─────────────────────────────────────┐
│ 硬件定时器模块 │
├─────────────────────────────────────┤
│ 时钟源 → 预分频器 → 计数器 → 比较寄存器 │
│ (Prescaler) (CNT) (ARR/CCR)│
└──────────────────────┬──────────────┘
│
到达设定值
│
产生中断/事件
▼
┌─────────────────────────────────────┐
│ CPU响应中断 │
│ 或外设直接使用定时器输出信号 │
└─────────────────────────────────────┘工作模式
c
// STM32硬件定时器配置示例
void TIM2_Init(void) {
// 1. 使能定时器时钟
RCC->APB1ENR |= RCC_APB1ENR_TIM2EN;
// 2. 配置预分频器和自动重载值
// 假设系统时钟72MHz，预分频72，得到1MHz计数频率
TIM2->PSC = 72 - 1; // 预分频器
TIM2->ARR = 1000 - 1; // 自动重载值，1ms中断
// 3. 使能更新中断
TIM2->DIER |= TIM_DIER_UIE;
// 4. 启动定时器
TIM2->CR1 |= TIM_CR1_CEN;
// 5. 配置NVIC中断
NVIC_EnableIRQ(TIM2_IRQn);
}
// 定时器中断服务函数
void TIM2_IRQHandler(void) {
if (TIM2->SR & TIM_SR_UIF) {
TIM2->SR &= ~TIM_SR_UIF; // 清除中断标志
// 定时任务处理
hardware_timer_callback();
}
}五、应用场景对比
适合使用软件定时器的场景 ✅
场景1：时间精度要求不高的延时
c
// 简单的毫秒延时函数
void soft_delay_ms(uint32_t ms) {
uint32_t start = get_system_tick();
while ((get_system_tick() - start) < ms) {
// 空循环等待，精度要求不高
}
}
// 应用：按键消抖、LED呼吸灯效果
// 精度要求：±10ms可接受场景2：需要大量定时器的应用
text
应用：物联网设备管理多个连接超时
需求：每个TCP连接需要独立的心跳超时检测
数量：可能需要几十甚至上百个定时器
方案：软件定时器管理器，用链表管理所有定时器场景3：逻辑简单的定时任务
python
# 伪代码：简单的状态机定时
class Task:
def __init__(self):
self.next_check_time = 0
def run(self):
current_time = time.time()
if current_time >= self.next_check_time:
self.do_task()
self.next_check_time = current_time + 1.0 # 1秒后再次执行
# 应用：周期性数据上报、状态更新场景4：原型开发和快速验证
text
优势：不需要配置复杂硬件寄存器
开发流程：先用软件定时器实现功能 → 测试验证 →
如有性能需求再改用硬件定时器适合使用硬件定时器的场景 ✅
场景1：高精度时间测量
text
应用：超声波测距、转速测量
原理：测量脉冲宽度
精度要求：微秒级精度
硬件定时器优势：输入捕获功能直接测量脉冲时间场景2：精确波形生成
text
应用：PWM电机控制、DAC波形输出
需求：稳定的频率和占空比
硬件方案：
┌─────────────┐
│ 定时器 │→ PWM输出 → 电机驱动
│ 自动重载 │ 频率精确到0.1%
└─────────────┘
软件方案不可靠：CPU负载变化会导致PWM抖动场景3：实时性要求高的任务
c
// 硬件定时器用于精确控制步进电机
void TIM1_PWM_Init(void) {
// 配置为精确的200Hz PWM，控制步进电机步进
// 任何时间偏差都会导致电机振动或失步
}
// 对比软件方案：如果使用软件延时控制步进，
// 其他中断可能干扰时序，导致电机运行不平滑场景4：低功耗应用
text
应用：电池供电的无线传感器
需求：大部分时间CPU休眠，定时唤醒采集数据
硬件方案：
┌─────────────┐
│ RTC定时器 │→ 每5分钟唤醒CPU一次
│ (低功耗) │
└─────────────┘
CPU休眠功耗：1μA
软件方案：无法实现，因为CPU需要运行才能计时六、混合使用方案
实际项目中的典型架构
text
┌─────────────────────────────────────┐
│ 硬件定时器层 │
├─────────────────────────────────────┤
│ TIM1: 1ms系统滴答 (SysTick) │ ← 提供时间基准
│ TIM2: 100μs高精度测量 │
│ TIM3: 10kHz PWM输出 │
│ TIM4: 1Hz RTC闹钟 │
└──────────────────┬──────────────────┘
│ 提供精确时间基准
┌──────────────────▼──────────────────┐
│ 软件定时器管理器 │
├─────────────────────────────────────┤
│ 定时器列表: │
│ - TCP心跳超时 (30s) │
│ - 界面刷新 (100ms) │
│ - 数据保存定时 (5min) │
│ - LED闪烁控制 (500ms) │
└─────────────────────────────────────┘代码示例：混合方案
c
// 系统基础设施：硬件定时器提供1ms滴答
void SysTick_Handler(void) {
system_tick++; // 全局计数器
// 软件定时器滴答（每个定时器计数递减）
for (int i = 0; i < MAX_SOFT_TIMERS; i++) {
if (soft_timers[i].active && soft_timers[i].count > 0) {
soft_timers[i].count--;
if (soft_timers[i].count == 0) {
soft_timers[i].callback(soft_timers[i].arg);
}
}
}
}
// 应用层：高精度任务用硬件定时器
void TIM2_IRQHandler(void) {
// 精确的100μs数据采样
adc_sample = ADC_Read();
process_sample(adc_sample);
}
// 应用层：普通定时任务用软件定时器
void check_network_status(void) {
// 每1秒检查网络状态（精度要求不高）
if (soft_timer_expired(&network_timer)) {
update_network_status();
restart_soft_timer(&network_timer, 1000);
}

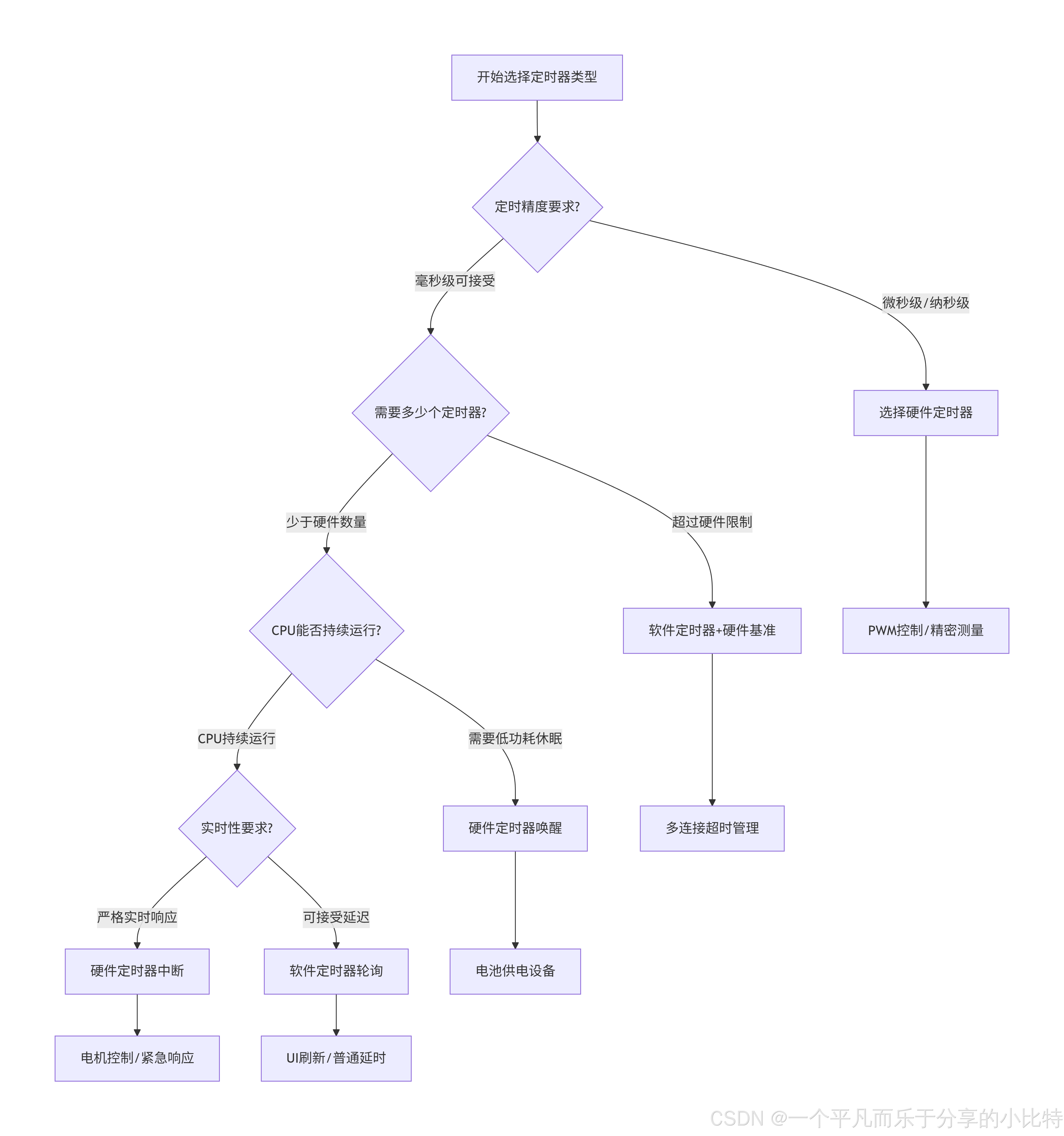

}七、选择流程图
八、实际案例
案例1：智能温控器
- 硬件定时器：PID控制循环（10ms精确间隔），PWM输出控制加热器
- 软件定时器：界面刷新（100ms），温度显示更新（1s），WiFi重连检查（30s）
- 理由：关键控制需要精确时序，非关键任务可放宽要求
案例2：网络路由器
- 硬件定时器：以太网MAC定时，PPPoE心跳
- 软件定时器：DHCP租期管理，ARP缓存超时，NAT会话超时（可能上百个）
- 理由：协议要求精确时序用硬件，大量连接管理用软件
案例3：手持医疗设备
- 全部使用硬件定时器
- 理由：医疗设备对可靠性和时序要求极高，不允许定时误差
案例4：智能家居网关
- 混合方案 ：
- 硬件：Zigbee/蓝牙通信时序，RTC闹钟
- 软件：设备状态同步，场景定时执行，日志上传
- 理由：平衡性能和成本，关键通信用硬件，管理任务用软件
九、性能对比数据
| 指标 | 软件定时器 | 硬件定时器 |
|---|---|---|
| 最小间隔 | 通常1ms以上 | 可达10ns（取决于时钟频率） |
| 时间抖动 | 1-10ms（受系统负载影响） | < 0.1%（非常稳定） |
| 创建100个定时器 | 容易，但消耗CPU时间检查 | 不可能，硬件数量有限 |
| CPU休眠时工作 | 不能 | 可以（部分定时器支持） |
| 中断响应延迟 | 轮询延迟（可能几十ms） | 硬件中断（通常<1μs） |
十、总结建议
选择原则
- 精度优先原则：微秒级需求必选硬件定时器
- 可靠性优先：关键系统功能使用硬件定时器
- 数量优先：需要大量定时器时，软件定时器更合适
- 功耗优先：需要CPU休眠时，必须使用硬件定时器
- 开发效率：快速原型可先用软件定时器
最佳实践
-
基准原则：至少使用一个硬件定时器提供系统时间基准
-
分层设计：
text底层：硬件定时器提供精确时间服务 中间层：软件定时器管理器提供多定时器支持 应用层：根据需求选择合适的定时器类型 -
动态切换：高级系统可根据负载动态调整定时器策略
-
监控机制：为软件定时器添加超时监控，防止因系统繁忙失效
一句话总结
硬件定时器是做"硬"事的专家------精确、可靠、独立；软件定时器是管"软"事的多面手------灵活、数量多、易用。实际项目中，它们通常是搭档而非对手，共同构建稳健的时间管理系统。
