一、项目背景
某大型电子元器件制造企业核心生产车间部署了32台RS-485串口无线测温装置，用于监测关键工位设备、环境及产品工艺温度，保障高精度电子元器件的生产质量。随着工厂数字化转型，企业引入MES生产执行系统和SCADA监控平台，需实现温度数据的集中采集、实时可视化与远程管控。但原有串口通讯模式存在传输距离有限、数据分散、协议不兼容等问题，无法对接TCP/IP架构的上位机系统，亟需构建跨协议通讯链路。
二、核心问题
协议接口不兼容 ：测温装置采用ModbusRTU串口协议（9600bps、8N1参数），上位机系统基于TCP/IP以太网协议，两者无法直接通讯；
实时性与稳定性要求高：温度数据传输延迟需≤50ms，采集准确率≥99.9%，且需耐受车间电磁干扰、粉尘等复杂环境；
多设备并行通讯需求：32台测温装置分散部署，需避免地址冲突与数据拥堵，实现上位机集中轮询采集；
**系统扩展性需求：**后续计划新增湿度、压力等串口传感器，需方案具备灵活兼容与扩展能力。
三、解决方案设计

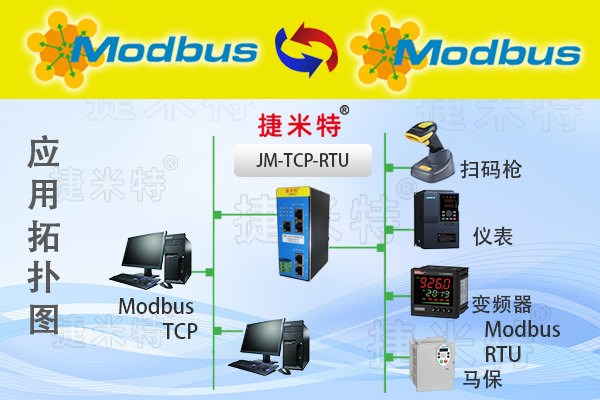

选用工业级智能网关 作为核心设备，构建"测温装置→RS-485总线→智能网关→以太网交换机→上位机系统"的通讯架构，解决跨协议数据交互问题。
（一）核心设备技术参数

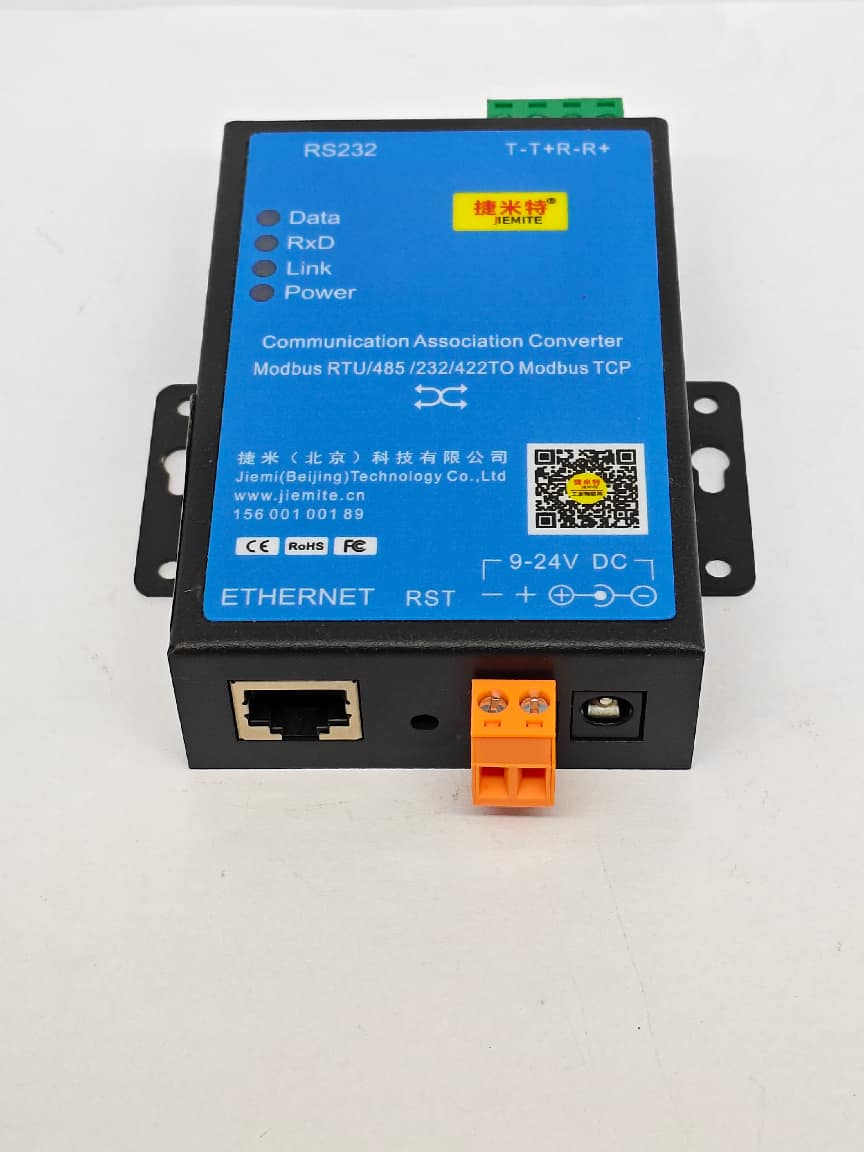

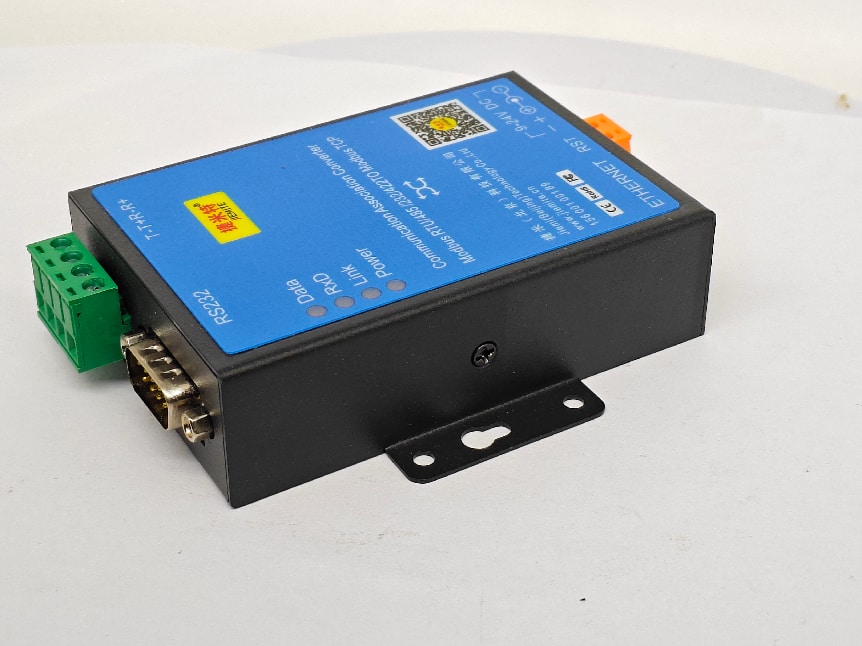

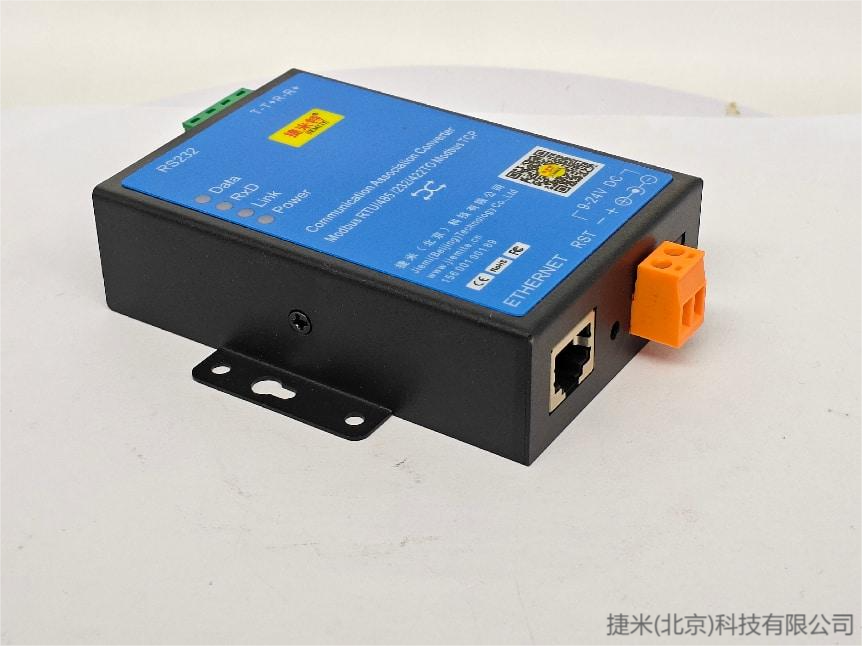

网关支持1路RS-232/485/422串口与10/100M自适应以太网口，DC9-24V宽电压供电，工作温度-45~80℃，IP30防护等级，适配工业环境；支持1200-115200bps可调波特率，兼容测温装置参数；具备ModbusRTU转TCP协议转换功能，支持TCP服务器/客户端等多种模式，可管理32个从站设备，支持断线重连与故障自恢复。
（二）网络拓扑设计

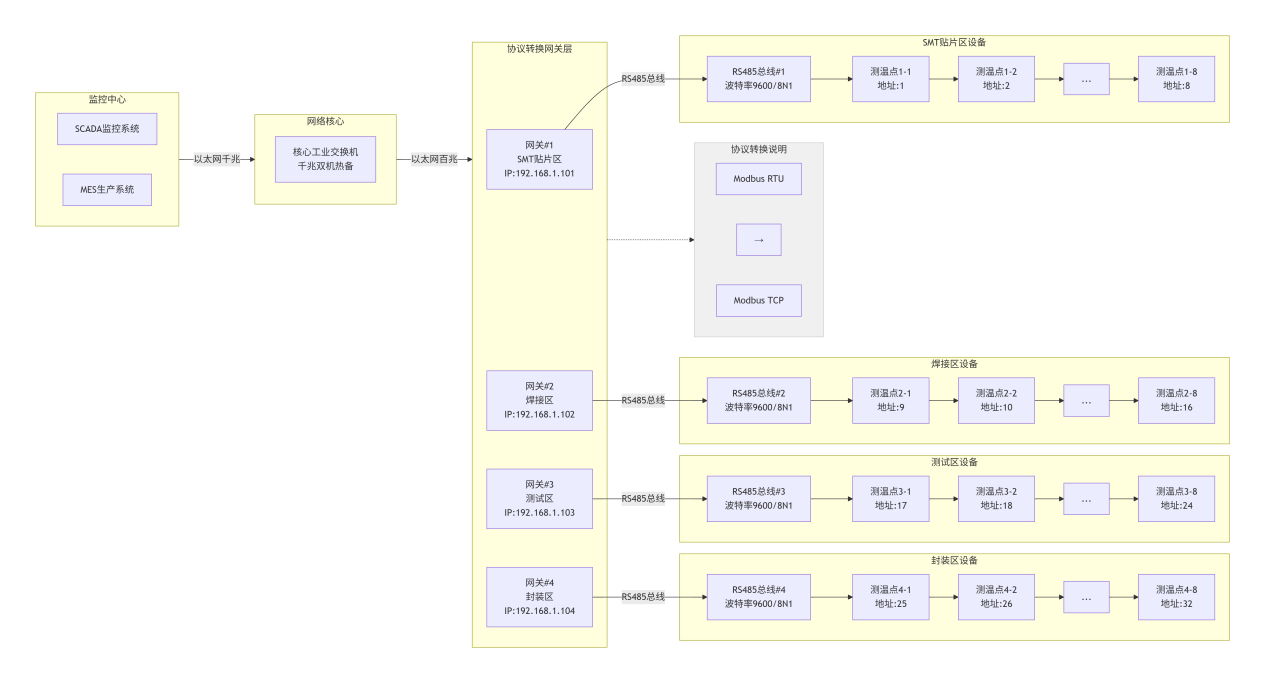

车间按工艺划分为4个区域，每区部署8台测温装置与1台网关，形成独立RS-485子网；总线两端加装120Ω终端电阻，屏蔽层单端接地增强抗干扰能力；4台网关通过以太网汇聚至核心交换机，与上位机建立千兆连接，核心交换机双机热备保障系统冗余。
四、关键实施要点

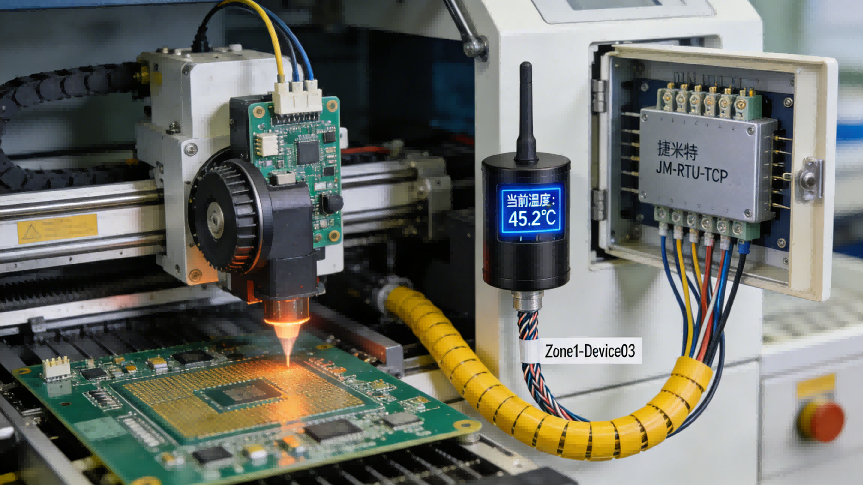

硬件部署： 网关 模块采用导轨式安装于控制柜内，远离强电磁干扰源；按"A接A、B接B"原则完成RS-485接线，以太网采用超五类屏蔽网线，确保连接稳定；
参数配置：通过WEB界面快速完成网关配置，匹配串口参数（9600bps、8N1），设置静态IP与TCP服务器模式，启用多主机轮询功能；
上位机集成：在组态王SCADA平台添加网关设备，配置数据变量与可视化界面，通过OPC协议对接MES系统，实现数据存储、报表生成与异常报警；
系统调试：完成单设备通讯、多设备并行、实时性与稳定性测试，确保数据传输延迟20-30ms，采集准确率99.99%。
五、应用效果
通讯高效稳定 ：实现ModbusRTU与TCP协议无缝转换，数据传输无丢包、错包，满足车间24小时不间断运行需求；
**集中管控落地：**上位机可实时监控32台设备温度数据，支持远程查看、历史追溯与异常联动报警，管理效率提升70%；
**运维成本降低：**以太网布线简化施工，远程参数配置与故障排查缩短维护时间60%，施工成本降低30%；
**扩展性良好：**兼容各类RS-485/232/422串口设备，后续新增传感器可直接接入，无需大规模改造现有架构。
六、总结
本案例通过智能网关 ，高效解决了串口测温装置与上位机系统的协议兼容问题，构建了稳定、可扩展的温度监控体系。方案充分发挥网关工业级环境适应性、多从站管理与可靠协议转换 能力，不仅满足了电子元器件生产对温度监控的精准性、实时性需求，还为企业数字化转型提供了有力支撑，其成熟的实施模式可广泛适用于各类工业串口设备接入以太网监控系统的改造项目。
