显卡接口:VGA、DVI、HDMI、DP

ADM显卡原理图 下载
【显卡DIY】

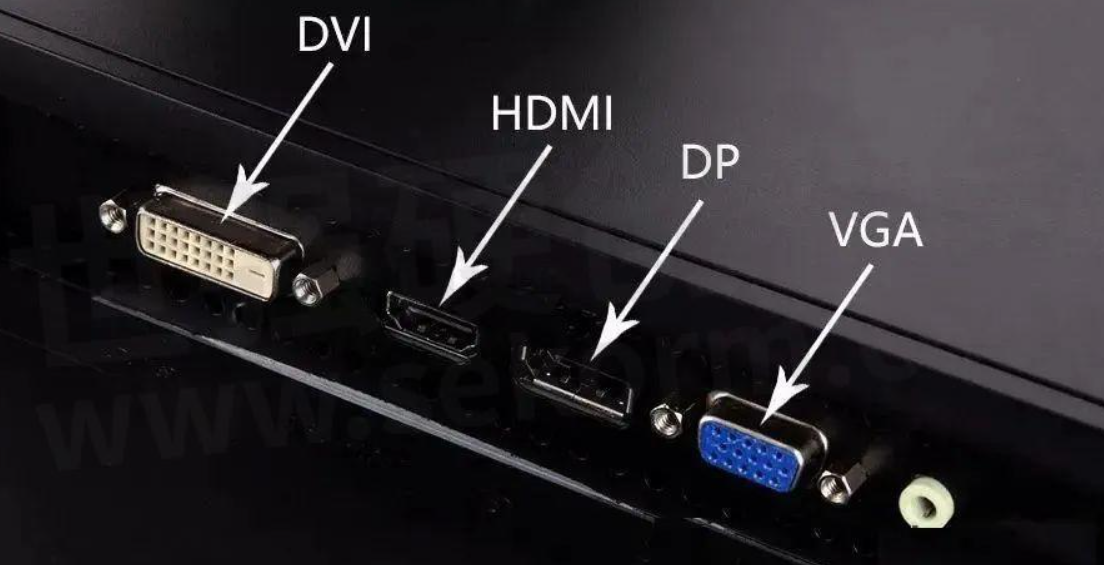

显卡接口类型,主要包括VGA、dvi/HDMI、dp这四种比较常见的接口。

VGA接口

复制代码

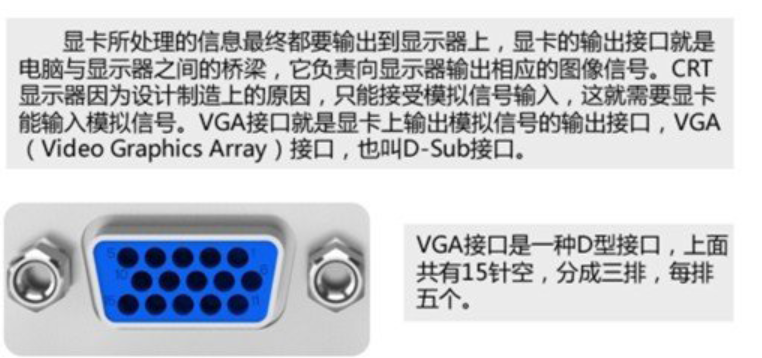

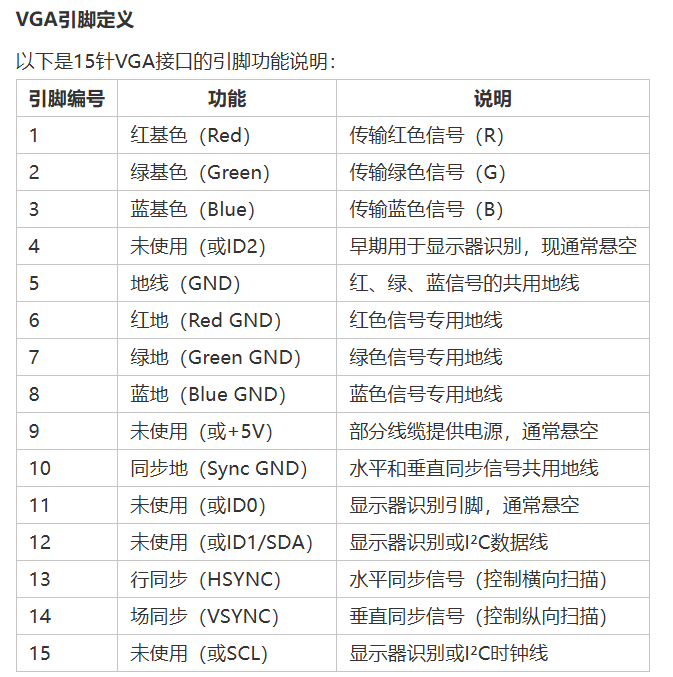

VGA接口是最常见,也就是我们通常的电脑显示器连接主机的那种,VGA接口是一种D型接口,上面共有15针,分成三排,每排五个。并且VGA接口扩展性比较强,可以轻松与DVI接口进行转换,VGA接口介绍如下图:


注意事项

VGA是模拟信号接口,易受线材质量和长度影响(建议不超过15米)。

现代设备逐渐被HDMI/DP等数字接口取代,但旧设备仍广泛使用VGA。

若需转接(如VGA转HDMI),需使用主动信号转换器。
DVI接口

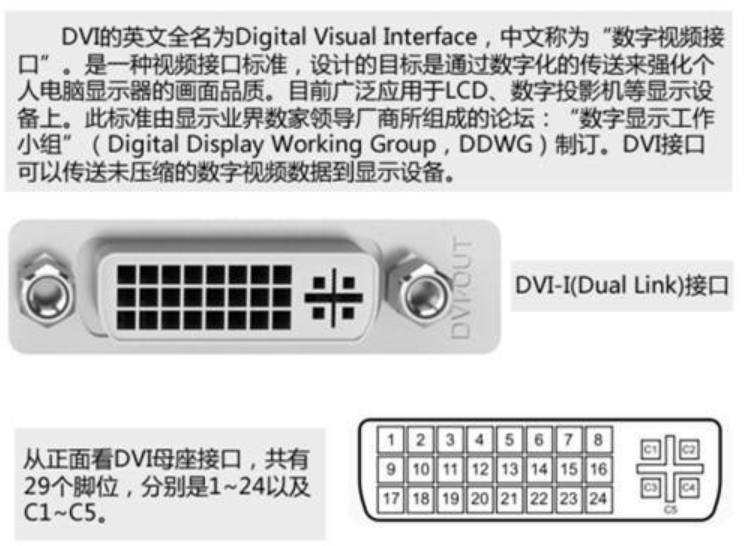

DVI接口:LCD显示器应运而生接口,DVI(Digital Video Interface),即数字视频接口。它是1999年由Silicon Image、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成DDWG(Digital Display Working Group,数字显示工作组)推出的接口标准。

DVI引脚定义

复制代码

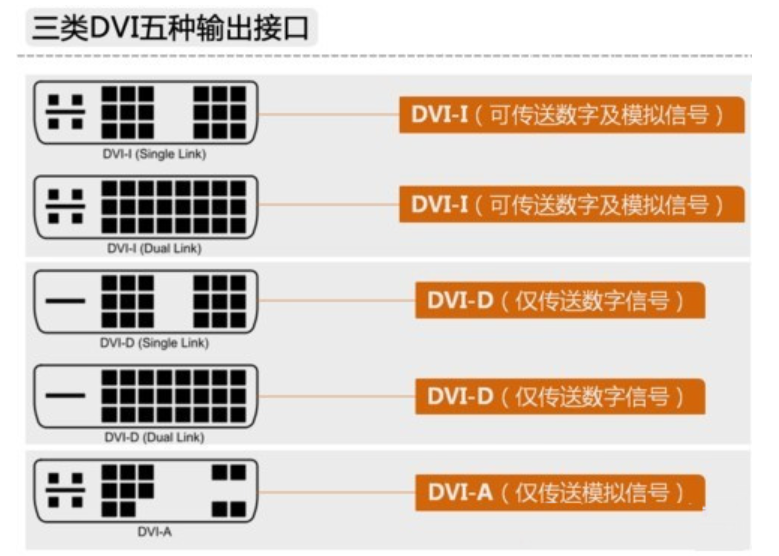

以下是针对DVI-D(单通道)和DVI-I(双通道)的引脚定义说明。请注意,不同型号的DVI连接器可能略有差异,但基本的引脚功能和排列方式是一致的。

DVI-D(单通道)引脚定义

复制代码
1 TMDS0-P 传输最小化差分信号的正相数据0 2 TMDS0-N 传输最小化差分信号的负相数据0 3 TMDS1+ +5V电源(可选) 4 GND 地线 5 TMDS1-P 传输最小化差分信号的正相数据1 6 TMDS1-N 传输最小化差分信号的负相数据1 7 GND 地线 8 TMDS2-P 传输最小化差分信号的正相数据2(对于单通道DVI-D,此引脚未使用) 9 未连接 10 TMDS2-N 传输最小化差分信号的负相数据2(对于单通道DVI-D,此引脚未使用) 11 热插拔检测(HPD) 检测显示器的热插拔状态 12 未连接 ... ... ...(其他引脚根据具体型号可能有所不同)
注:对于单通道DVI-D,通常只使用TMDS0和TMDS1两组数据传输线,而TMDS2组则不使用。此外,某些DVI-D连接器可能没有提供+5V电源引脚(TMDS1+)。

DVI-I(双通道)引脚定义

复制代码
DVI-I接口除了包含与DVI-D相同的数字信号传输引脚外,还增加了模拟信号的传输引脚。以下是一个简化的DVI-I引脚定义示例:

1-6 与DVI-D相同(数字信号) 7-24 模拟红、绿、蓝信号及地线 ... ...(其他引脚根据具体型号可能有所不同)
注:由于DVI-I接口需要同时支持数字和模拟两种信号传输,因此其引脚数量较多且布局相对复杂。在实际应用中,应根据具体的DVI-I连接器型号查阅相应的技术手册以获取准确的引脚定义信息。

四、注意事项

复制代码
  在连接DVI设备时,请确保使用的线缆和连接器符合相应的规格和标准。
对于不同类型的DVI接口(如DVI-D和DVI-I),应选择与之匹配的线缆和连接器进行连接以避免损坏设备或影响信号传输质量。
 在进行DIY或维修操作时,请务必先断开电源并遵循相关的安全操作规程以确保人身和设备的安全。

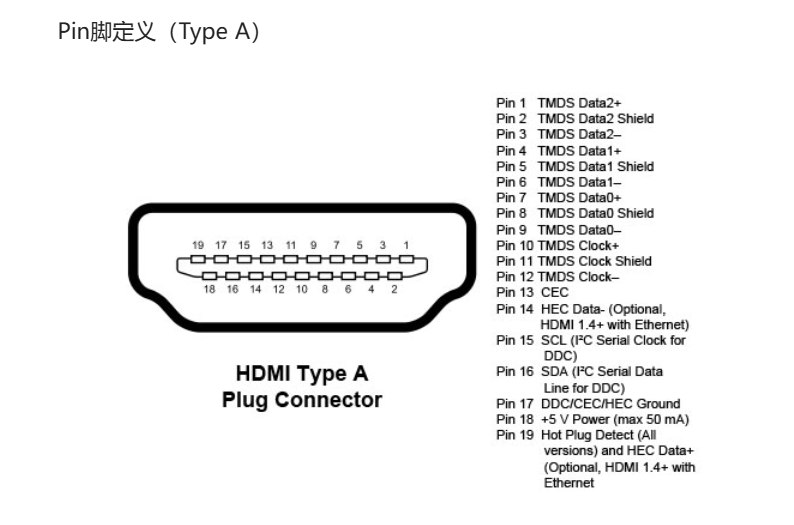

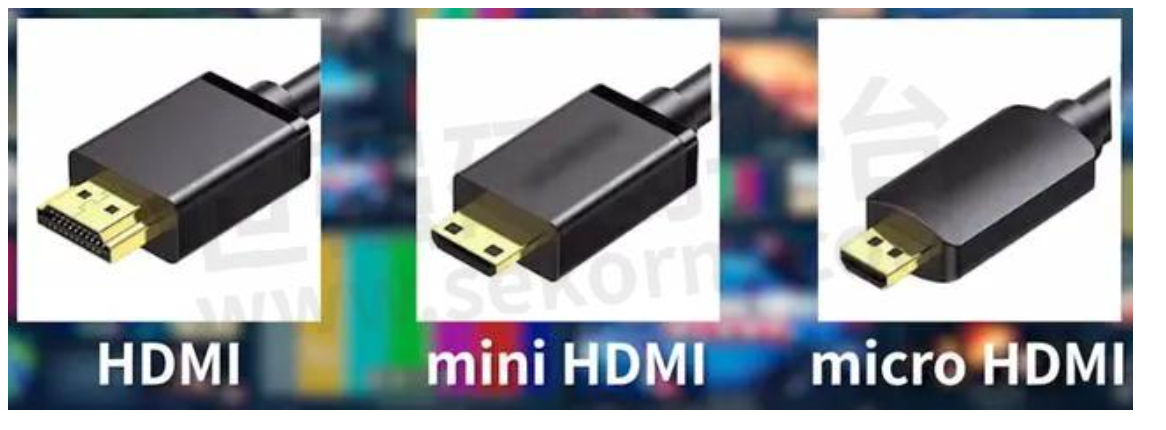

HDMI接口:高清输入

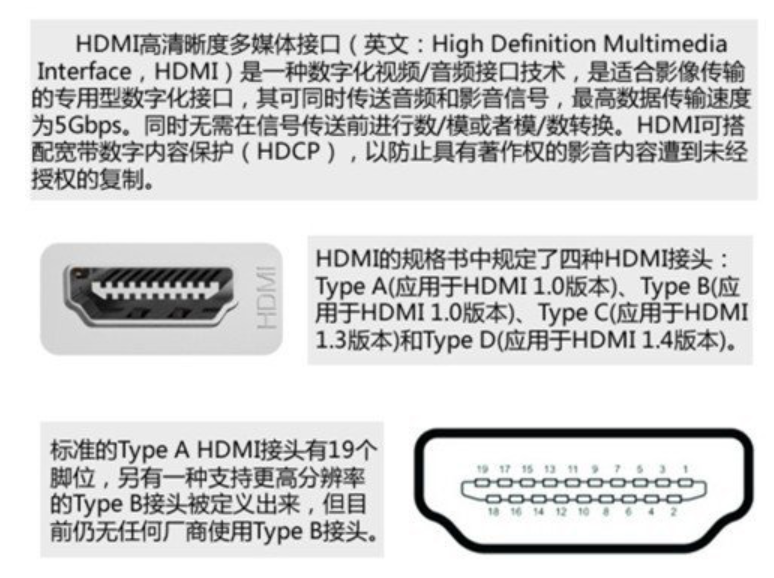

高清晰度多媒体接口是一种数字化视频/音频接口技术,是适合影像传输的专用型数字化接口,其可同时传送音频和影音信号,最高数据传输速度为5Gbps。同时无需在信号传送前进行数/模或者模/数转换。HDMI可搭配宽带数字内容保护(HDCP),以防止具有著作权的影音内容遭到未经授权的复制。HDMI所具备的额外空间可应用在日后升级的音视频格式中。而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps,因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD播放器,接收器和PRR。如图所示:

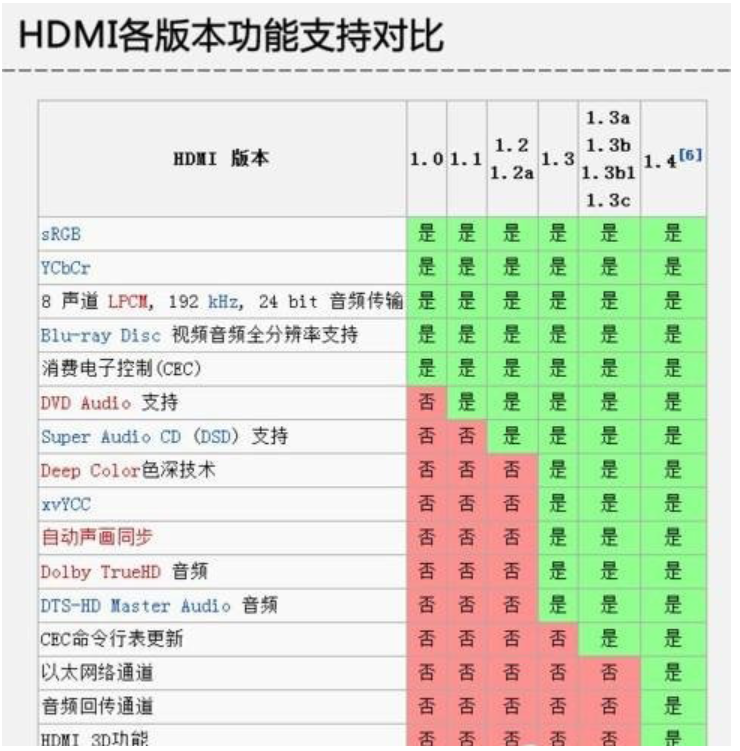

HDMI接口的优势HDMI不仅可以满足1080P的分辨率,还能支持DVD Audio等数字音频格式,支持八声道96kHz或立体声192kHz数码音频传送。  HDMI支持EDID、DDC2B,因此具有HDMI的设备具有"即插即用"的特点,信号源和显示设备之间会自动进行"协商",自动选择最合适的视频/音频格式。  与DVI相比HDMI接口的体积更小,DVI的线缆长度不能超过8米,否则将影响画面质量,而HDMI最远可传输15米。只要一条HDMI缆线,就可以取代最多13条模拟传输线,能有效解决家庭娱乐系统背后连线杂乱纠结的问题。以下是HDMI的接口参数及个版本功能的对比,如图所示:

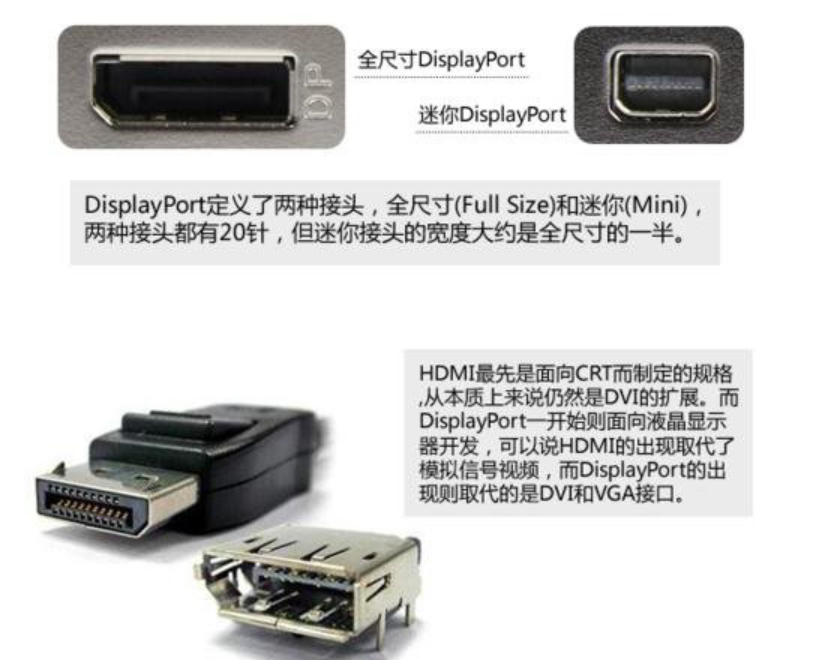

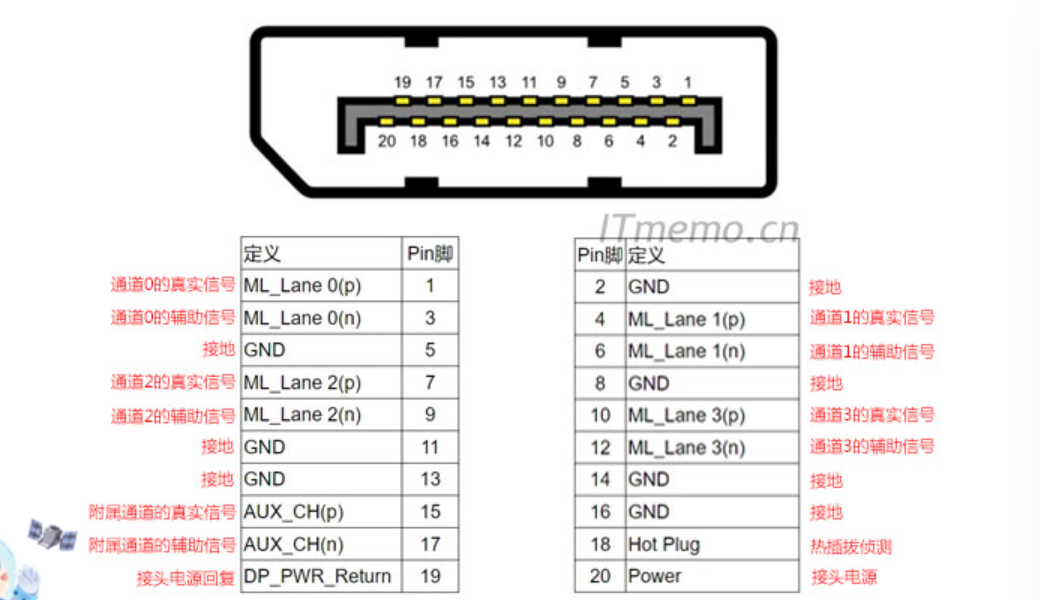

DP接口

简单来说:

1、VGA接口由于是模拟信号,不可避免地造成了一些图像细节的损失,只适用于20吋以下的显示器使用;

2、若显示器采用1920*1200以下分辨率,DVI-I,DVI-D,HDMI,DP接口均可,屏幕尺寸影响较小;

3、若显示器采用超高分辨率,比如2560*1600或搭建多屏显示输出系统情况下,双通道DVI-D,HDMI,DP可以胜任;

4、若采用的是3D显示器,19201080分辨率下,DVI-D、HDMI和DP没太大问题,若是25601600以上最好选用HDMI和DP输出接口。

想深入了解显卡工作原理,可看看显卡原理图。
ADM显卡原理图下载
