计算机网络：网络层

主机作为通信的起点与终点 ，负责端到端数据的封装与解封装。同时维护本地路由表以决定自身发出数据报的下一跳，且实现网络层与上层协议栈的交互（如分片、重组）。
路由器不参与通信的发起与终止 ，仅作为数据包的转发枢纽 。核心功能为查表转发 ：接收 IP 数据报 → 检查目的 IP 地址 → 查询转发表 → 从相应接口转发。专注于跨网络的数据传递，不处理上层协议信息，仅负责网络层报文的路由与转发。同时还会处理 ICMP 等网络层控制报文以维护网络状态。

**因特网的网络层提供无连接、尽力而为的服务。**发送数据报前源和目的主机无需建立连接，每个数据报独立转发，路径可能不同。网络层不保证数据报的可靠到达（不确认、不重传）。若网络拥塞或故障，数据报可能丢失、延迟或乱序（这些可靠性由上层的 TCP 负责保障）。

数据平面与控制平面是网络层的两大核心功能平面：

转发是网络层数据平面 的核心功能，路由器将到达输入接口的分组，通过查询基于控制平面生成的转发表， 确定该分组的出接口 和下一跳设备 ，转发到合适输出接口，不参与路径决策。
路由是网络层控制平面 的核心功能，通过路由算法和协议，计算从源主机到目的主机的最优路径， 维护路由表并同步至转发表，为数据平面提供转发依据。路由选择算法 定义最优路径的计算逻辑，路由选择协议 负责设备间交换路由信息。

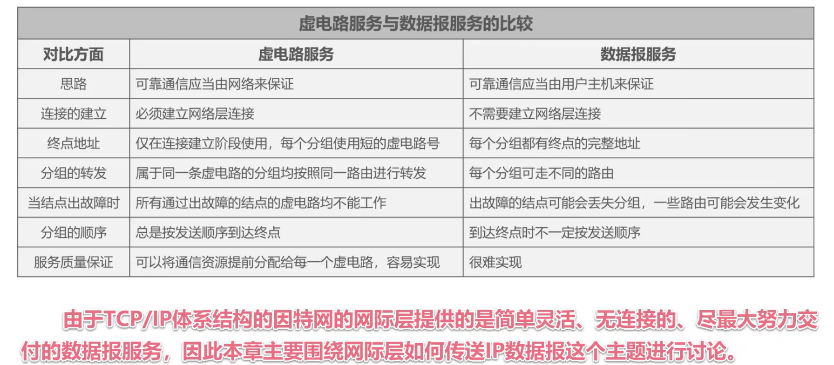

网络层向上层提供两种服务：

数据平面

IPv4

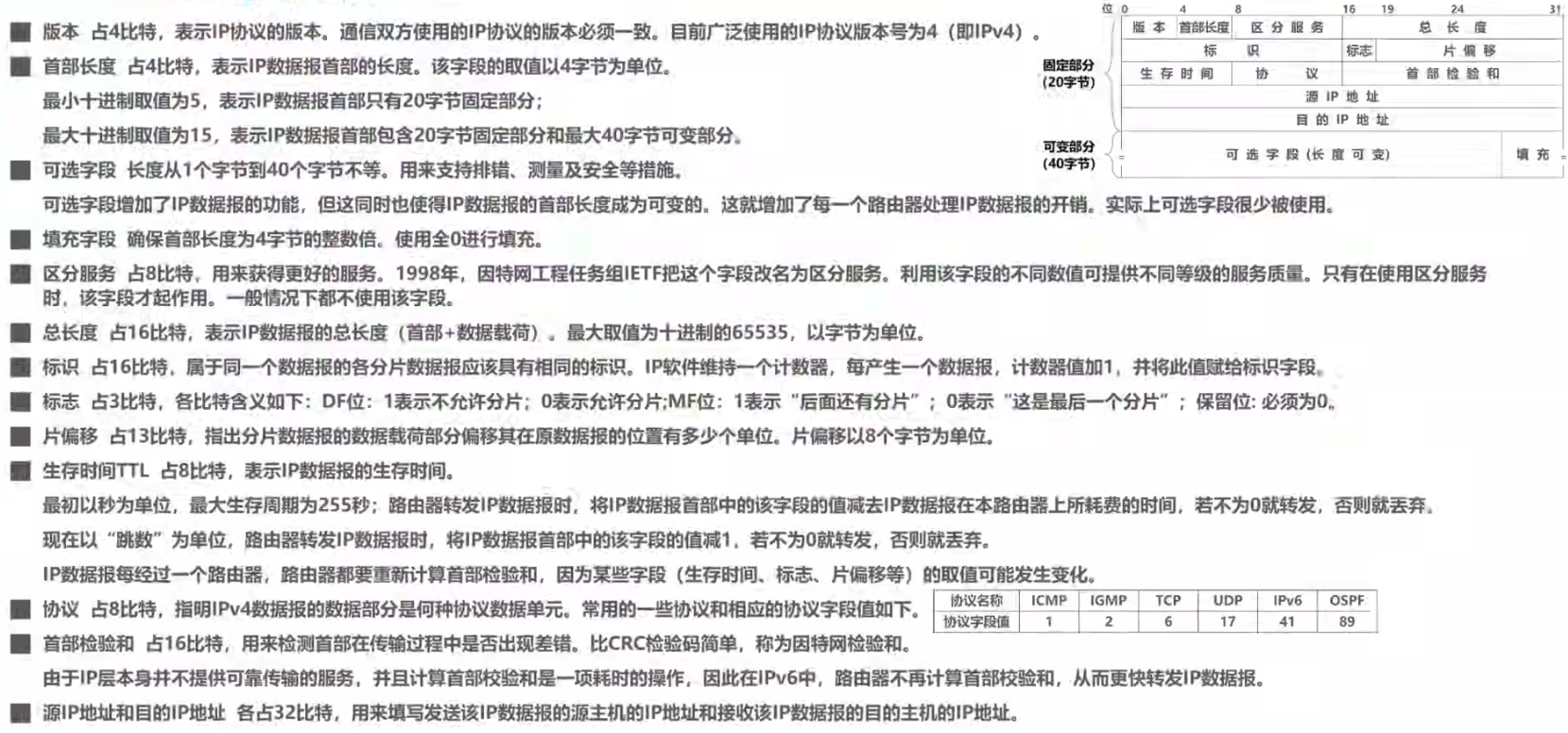

数据报格式

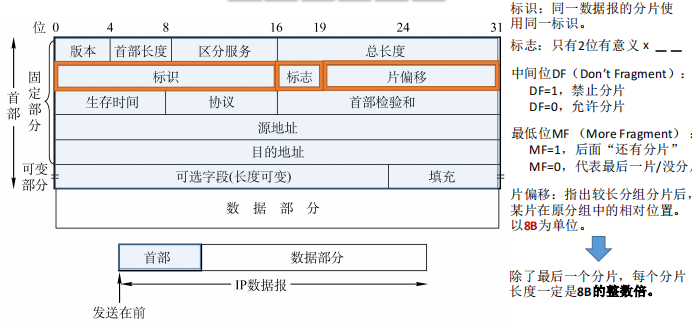

IPv4 头部由20 字节固定部分 + 可变长度的可选字段（40字节）组成：

分片

IP 分片是 IP 协议为适应不同链路**最大传输单元（MTU）差异而设计的机制。**

当 IPv4 数据报的总长度超过出接口的 MTU时，要将其分割为多个分片进行传输。若数据报超过链路 MTU 且不分片，路由器会直接丢弃该数据报，导致通信失败。

分片适应不同 MTU 的链路，实现异构网络互联互通，且无需源主机提前感知路径 MTU。但其增加了网络开销（总字节增加）。重组开销大，目的主机需缓存所有分片，直到收到最后一个分片。若分片丢失，整个数据报会被丢弃。同时也增加了安全风险（分片攻击）。

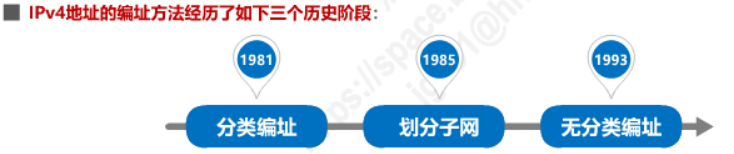

编址

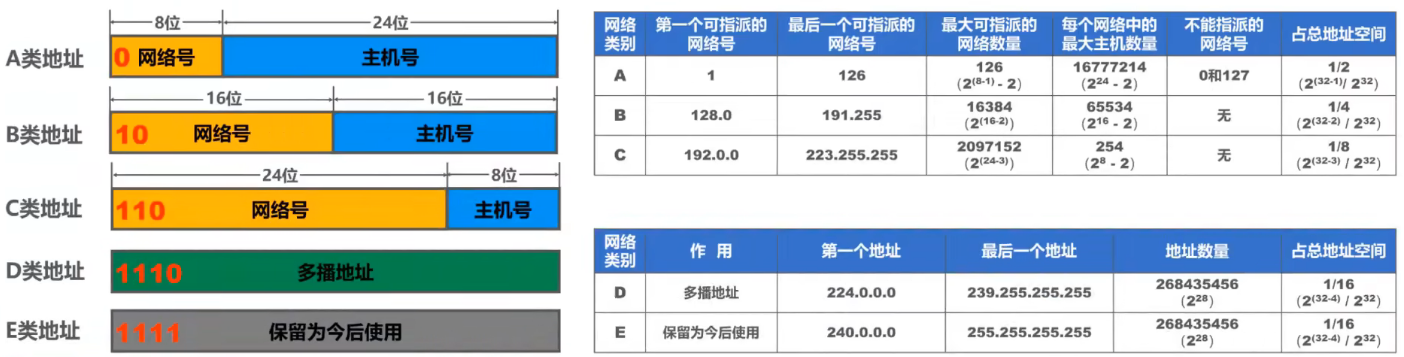

分类编址

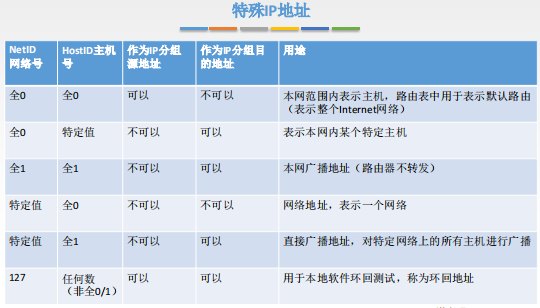

在 IPv4 中，有多种具有特殊用途的 IP 地址：其不用于常规的端到端通信，而是承担网络测试、管理、隔离等特定功能。

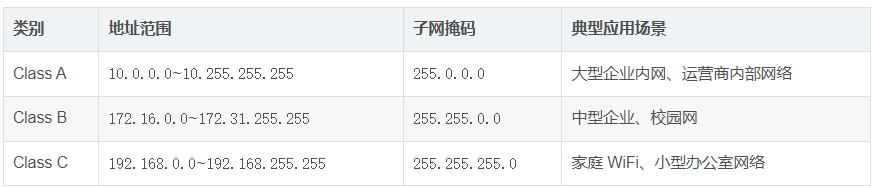

内网（专用）IP 地址（IPv4 私有 IP 地址）： IP 地址空间中专门预留的部分，仅供局域网使用，不会作为公网地址分配。因此与互联网上的公网 IP 完全不重复，仅在局部网络中标识设备，对外网无意义。互联网中的路由器不会转发目标地址为专用 IP 的数据包，确保其仅在局域网内生效。

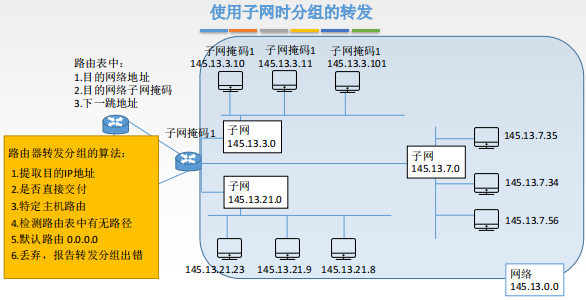

子网划分与子网掩码

无分类编址CIDR

核心关键机制：路由聚合与最长匹配原则

1. 路由聚合：减少路由表条目

由于地址按层级连续分配，上层路由器可将多个下层子网合并为一个聚合路由，大幅减少路由表记录。

例如某企业有 3 个子网192.168.1.0/24、192.168.2.0/24、192.168.3.0/24，它们的网络前缀前 22 位相同，因此可聚合为192.168.0.0/22（覆盖192.168.0.0~192.168.3.255）。使得原本需要 3 条路由记录聚合后只需 1 条，骨干网路由器的路由表条目可从百万级压缩到万级，极大提升转发效率。

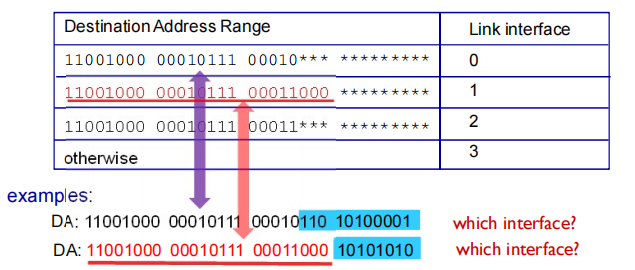

2. 最长匹配原则：确保路由精准

当路由表中同时存在聚合路由和明细子网路由时，路由器会优先选择网络前缀最长（掩码最大）的路由，保证数据包准确到达目标子网。

例如路由表中有两条路由：192.168.0.0/22（聚合路由）和192.168.1.0/24（明细路由）。当目标 IP 为192.168.1.10时，路由器会匹配/24的明细路由（前缀更长），而非/22的聚合路由，确保数据包准确转发到192.168.1.0/24子网。

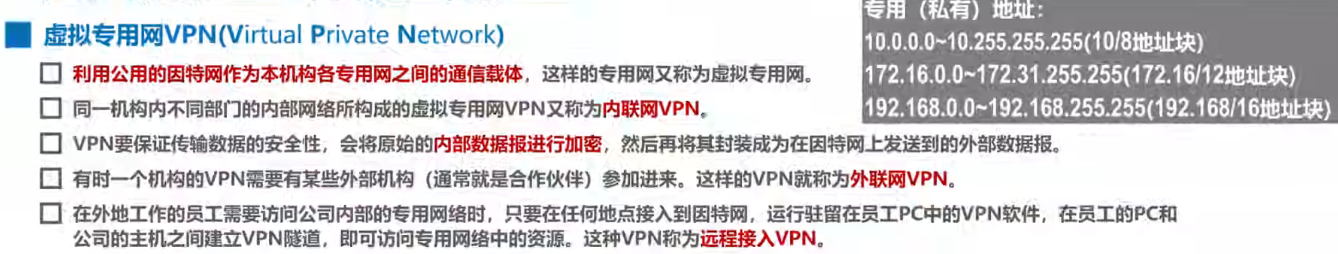

虚拟专用网VPN

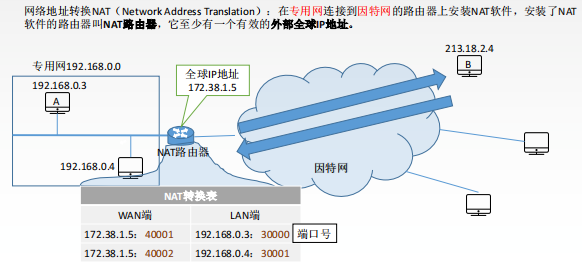

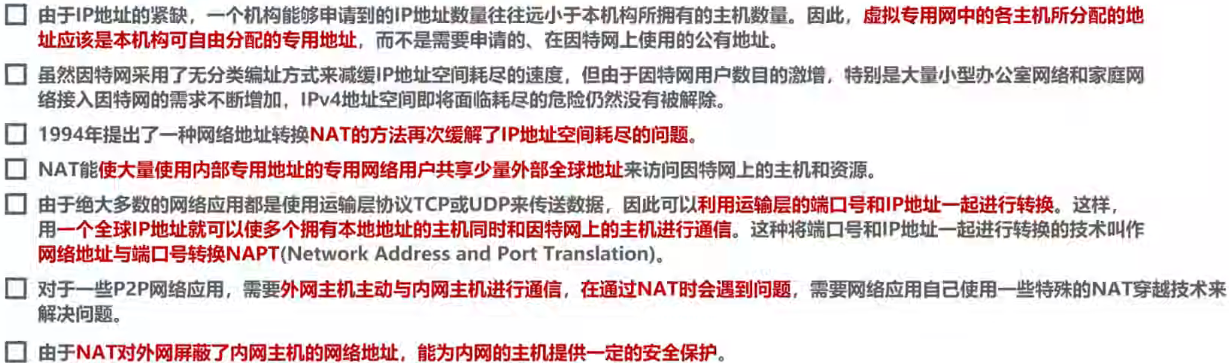

网络地址转换NAT

NAT设备会维护一张转换表，记录私有IP + 端口与公网 IP +端口的对应关系，实现地址 + 端口的内外网双向通信：

NAT穿越

NAT 穿越指的是两个位于不同 NAT 设备后的内网设备，试图直接建立通信连接时遇到的困难。

NAT 的核心功能是隐藏内网IP，用公网IP代理通信，但这也导致了一个矛盾：

NAT 对外屏蔽内网信息：内网设备的私有 IP不会被外网看到，外网只能看到 NAT 设备的公网 IP。
NAT 的单向连接特性：NAT 的转换表通常是基于内网主动发起连接建立的。如果外网设备主动向内网设备发送数据，NAT 设备会因为转换表中没有对应记录而直接丢弃数据包（视为非法流量）。

当两个设备都在 NAT 后面时，双方都处于被 NAT 屏蔽的状态，彼此不知道对方的内网 IP，且各自的 NAT 设备会拦截对方主动发来的连接请求 -- 这就是 NAT 穿越问题的根源。

NAT 会阻碍外网设备主动连接内网设备，因此依赖双向通信的 P2P 应用需要专门设计NAT 穿越机制，利用UPnP/STUN/TURN 等协议自动打通 NAT 映射，或手动配置端口转发。

并且NAT 的设计与网络端到端原则存在冲突：

端到端原则：网络的复杂性应放在边缘设备（如主机），中间设备仅做简单转发，这样数据可在两端直接通信，无需中转和特殊处理。
NAT的越层处理：路由器本应只处理第 3 层（网络层，IP 地址），但 NAT 为了实现地址转换，额外处理了第 4 层（传输层，端口号），打破了分层职责的设计。因此被认为违反了端到端原则。

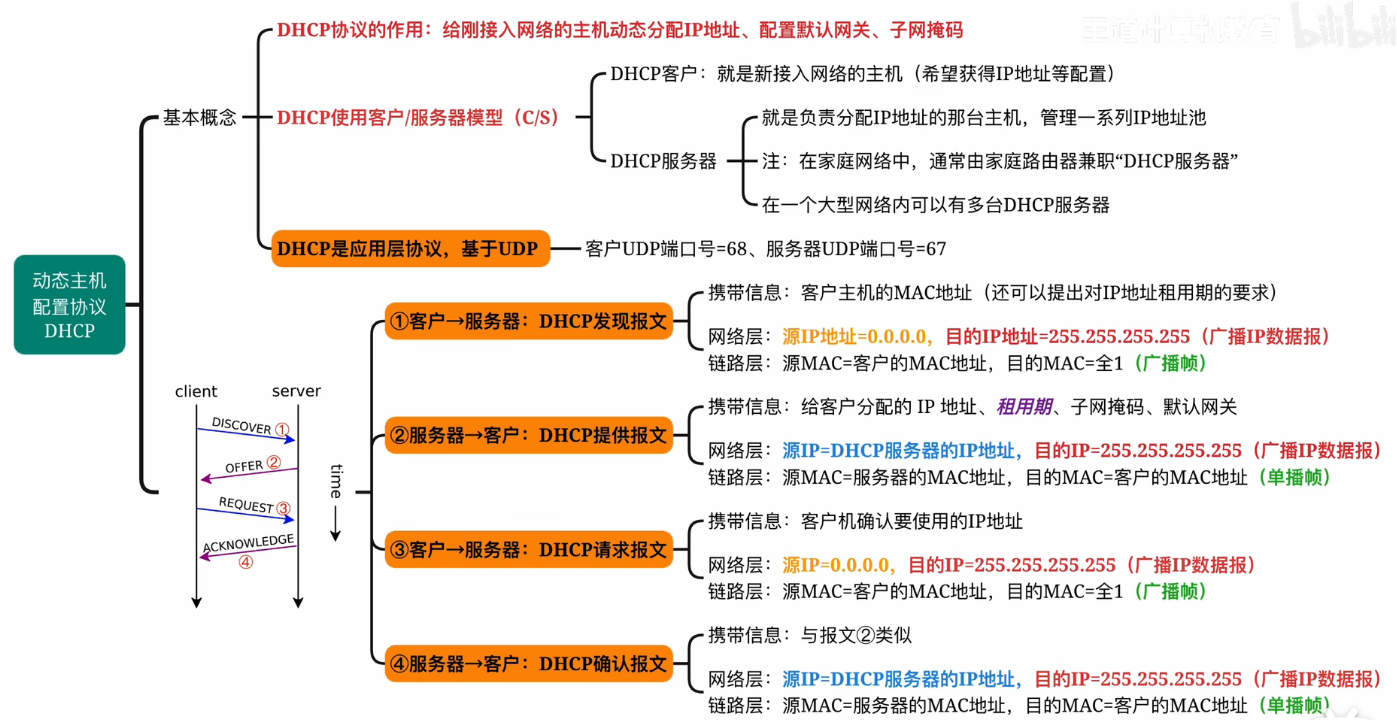

动态主机配置协议DHCP

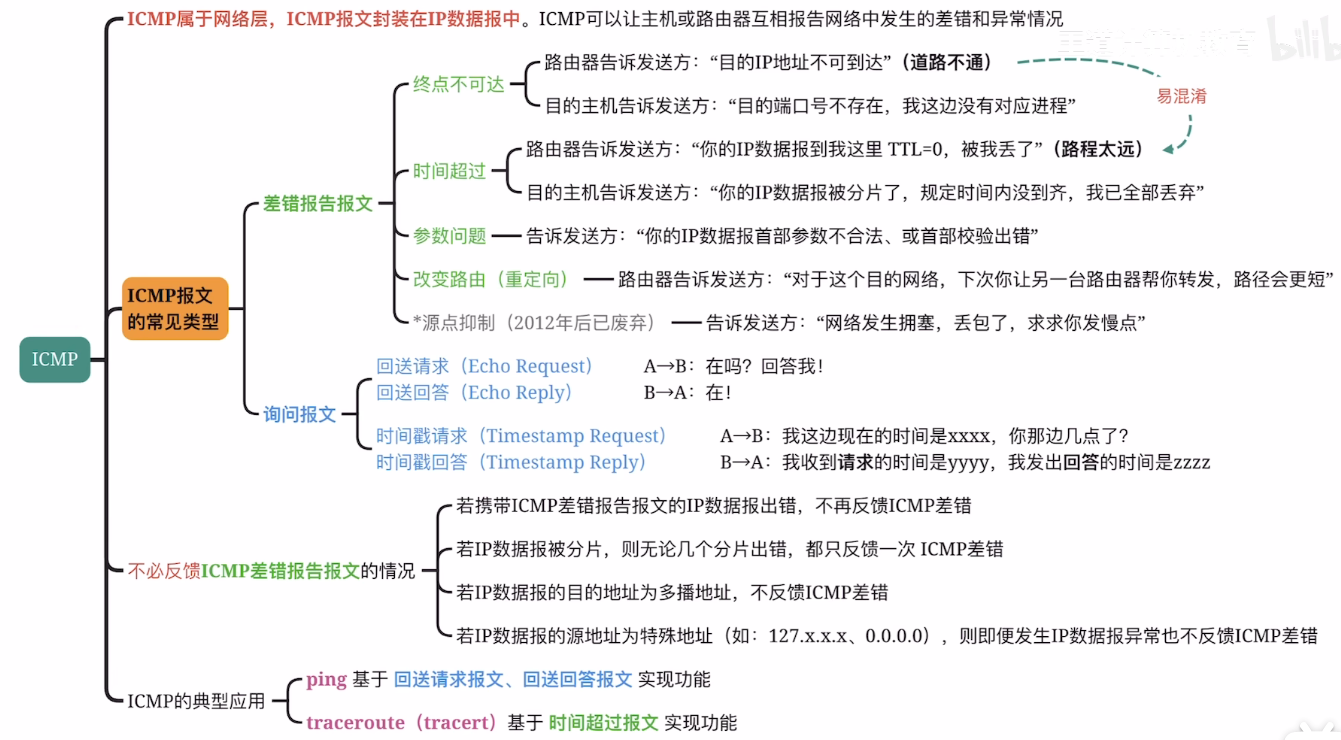

网际控制报文协议ICMP

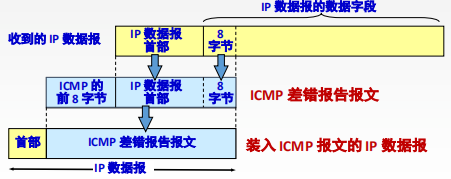

ICMP 差错报告报文的封装逻辑与内容组成

当路由器/主机收到一个存在错误的 IP 数据报（比如目的不可达、超时）时，会生成 ICMP 差错报告报文：

先截取原始错误 IP 数据报的IP 首部+ 数据字段的前 8 字节 ：这部分是为了让接收 ICMP 报文的源主机能通过原始 IP 首部 定位到出问题的 IP 数据报，通过数据前 8 字节 （通常包含 TCP/UDP 的端口号）定位到对应的应用进程。将这部分内容作为ICMP 差错报告报文的数据部分 ，再加上 ICMP 自身的首部（固定 8 字节），组成完整的 ICMP 差错报告报文。最后这个 ICMP 报文会被封装到一个新的 IP 数据报的数据字段中，通过 IP 协议发送给原始 IP 数据报的源主机。

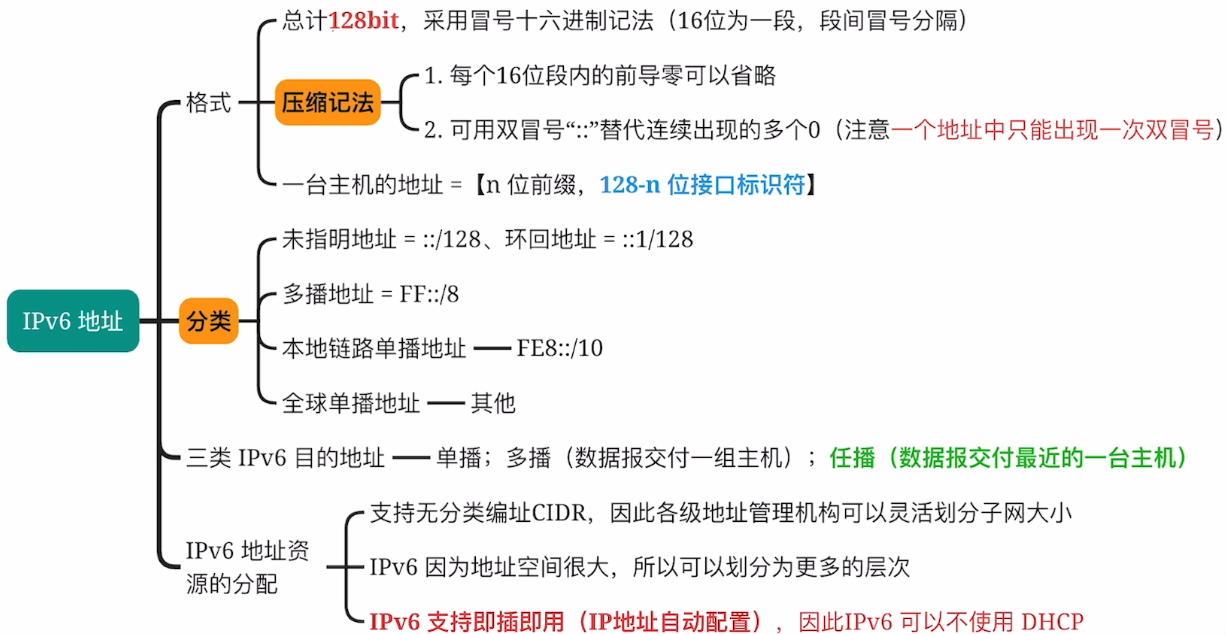

IPv6

IPv4 采用 32 位地址，总容量约 43 亿个。随着物联网设备、移动终端、云服务的爆发式增长，IPv4 地址在 2011 年已基本耗尽（IANA 分配完最后一批地址）。 IPv6 采用128位地址，总容量约 3.4*10^38个--这个数量级意味着给地球上每一粒沙子分配 thousands 个 IP 地址都绰绰有余，从根本上消除了地址短缺的隐患。

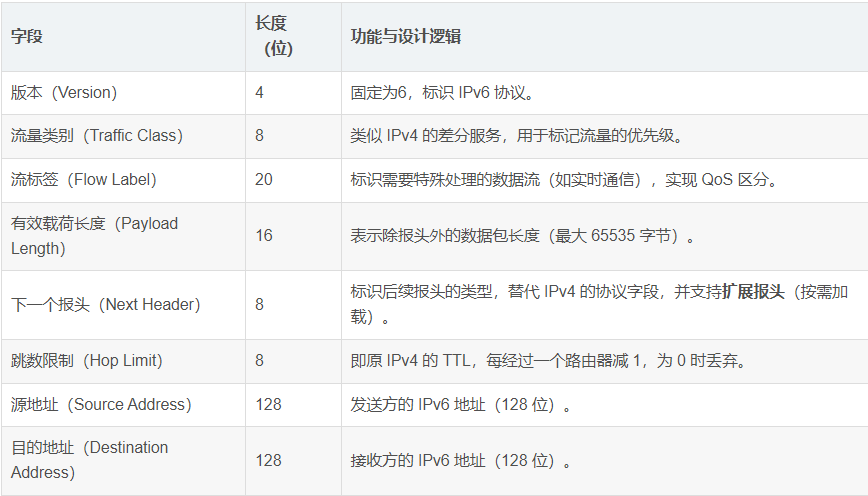

IPv6 报头固定为 40 字节，包含 8 个核心字段：

IPv6 对报头结构的改造，核心是简化路由器负担，提升转发效率：

固定长度的报头可让路由器快速按需解析。通过Next Header字段标识是否存在扩展报头及类型。

TTL → 跳数限制（Hop Limit）、移除头部校验和（Checksum）、分片机制优化仅源端分片、新增流标签字段标识具有相同服务需求的数据流......

通用转发和SDN

SDN

传统网络中，路由器/交换机的控制平面和数据平面是紧耦合在硬件设备中的，导致网络配置、故障排除复杂、扩展困难。

除路由器/交换机外，网络中存在种类繁多的中间盒设备，每种设备对应特定网络功能。这种每种功能依赖专用设备的模式，带来了显著的运维与扩展瓶颈。

这些痛点正是网络功能虚拟化（NFV） 技术诞生的核心驱动力。

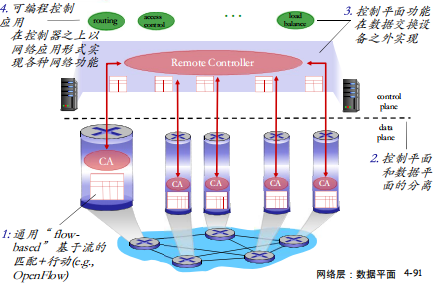

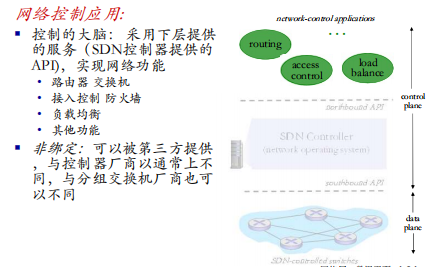

**SDN方法将控制平面从硬件中剥离，由集中式 SDN 控制器承担网络管理。**SDN 采用三层逻辑架构，各层分工明确且通过标准化接口交互：

每个路由器都包含一个流表，定义了路由器的匹配+行动规则，被逻辑上集中的控制器计算和分发。

通用转发
通用转发是一种高度灵活可编程的数据包转发机制，打破基于固定协议的传统转发限制，支持根据任意数据包字段进行匹配，并执行自定义处理动作。它是SDN和可编程网络的核心技术之一。

字段匹配 + 动作执行 这种模型的关键是可编程，转发规则不再由设备硬件/固定协议固化 ，而是可以通过软件动态定义更新，从而适配复杂多变的网络需求。

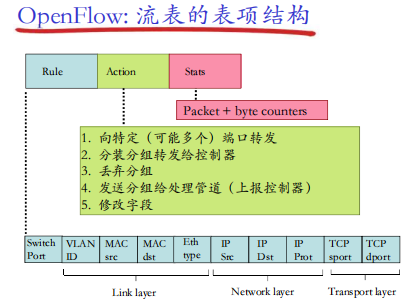

OpenFlow

OpenFlow 是SDN的核心南向协议 ，用于实现 SDN 控制器与数据平面设备的通信，数据平面设备通过流表存储转发规则，由SDN控制器集中下发和管理。

OpenFlow 通过匹配特定字段 + 执行自定义动作 的统一模型，将路由器、交换机、防火墙、NAT 等不同网络设备的功能标准化 。无论设备功能多复杂，都可拆解为：哪些字段需要匹配 和匹配后执行什么操作两个核心环节，从而实现协议/设备无关的可编程转发。

目前几乎所有的网络设备都可以在这个匹配 + 行动模式框架进行描述。

控制平面

路由算法及路由协议概述

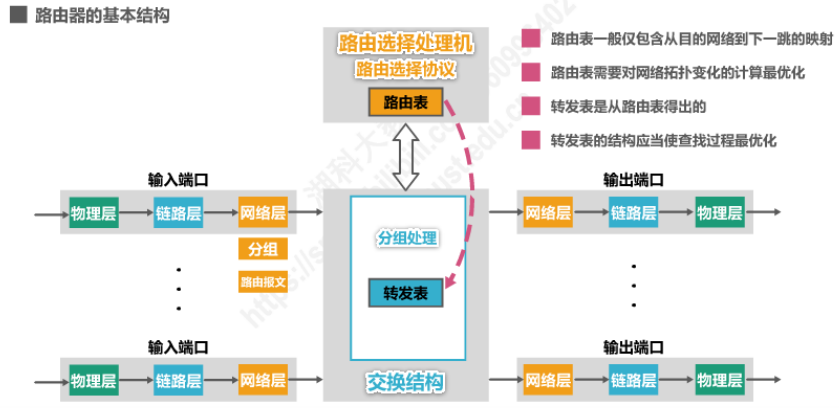

路由器基本结构

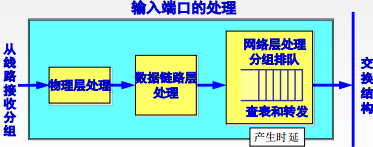

路由器的基本结构可分为路由选择部分 和分组转发部分：

路由器中输入/输出队列产生溢出是造成路由器中分组丢失的重要诱因。

当分组到达的速率超过了端口的处理或转发速率时，对应队列的缓存空间会逐渐耗尽，后续到达的分组因无存储空间只能被丢弃。

交换结构作为路由器内部的转发通道，连接输入输出端口与分组处理模块，实现数据的内部传输。

分组处理模块 内置转发表 ，数据转发的依据源于路由表，但实际使用转发表（由路由表衍生）执行转发决策，确定数据对应的输出端口。

路由选择处理机 运行路由选择协议，维护**路由表。**当网络拓扑变化时，需随网络拓扑变化动态计算最优路由，并将路由表信息同步更新至转发表。

IP数据报的发送及转发过程

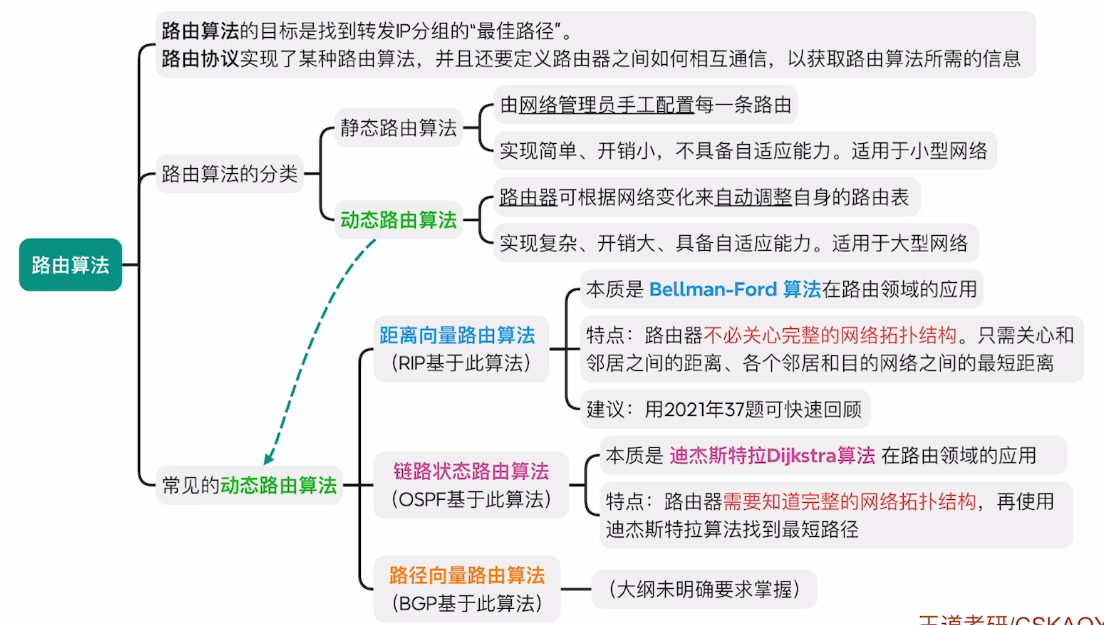

路由算法及路由协议

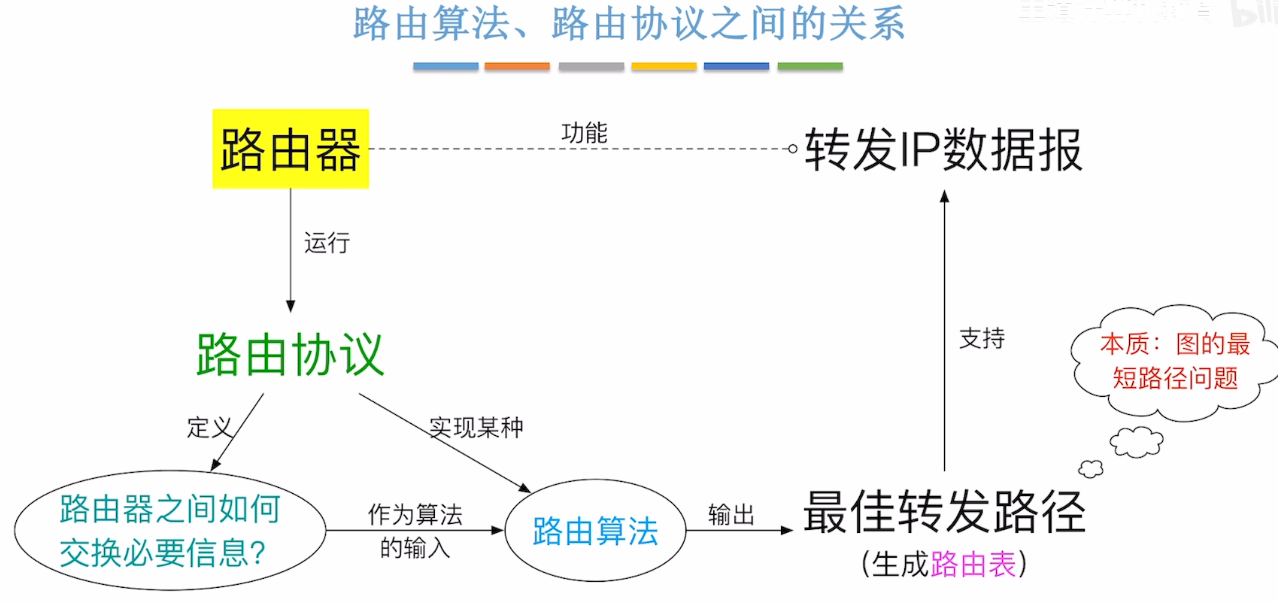

路由算法是计算最优路由的逻辑方法，路由协议是实现了特定路由算法的、具体的通信规则和报文格式 。

路由器通过路由协议交换信息，执行路由算法生成路由表，最终实现数据的正确转发。

RIP协议

距离向量算法

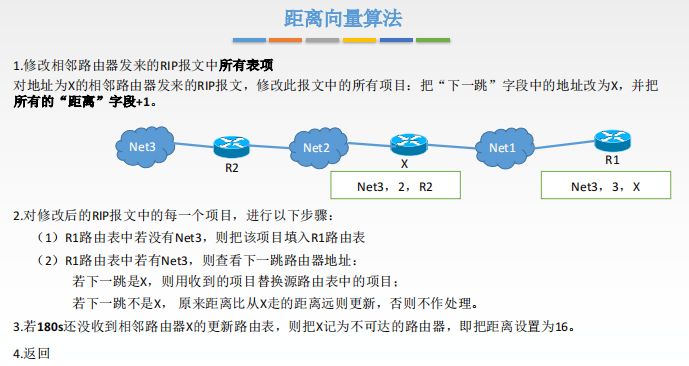

距离向量算法（Distance-Vector Algorithm，简称 DV 算法） 是一种分布式的动态路由算法 ，核心逻辑是路由器仅与直接相连的邻居交换路由信息，通过迭代计算逐步收敛到全网的最优路径。

每个路由器都会维护一张距离向量表：

目的网络	距离（跳数）	下一跳路由器

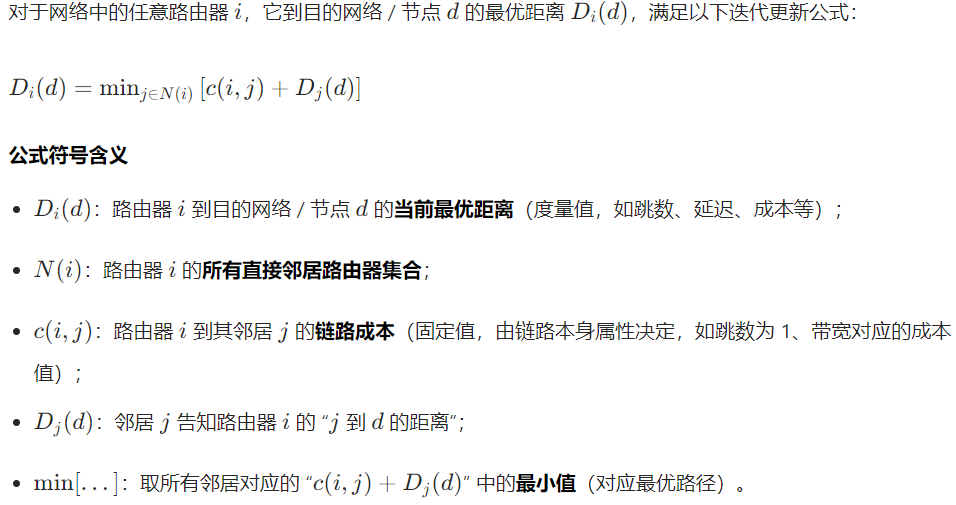

核心数学公式

路由器 i 到 d 的最优路径，一定是先到某个邻居 j，再沿 j 到 d 的最优路径到达 d------ 因此 i 会计算到每个邻居的成本 + 邻居到 d 的成本，并选择其中最小的那个，作为自己到 d 的新距离。

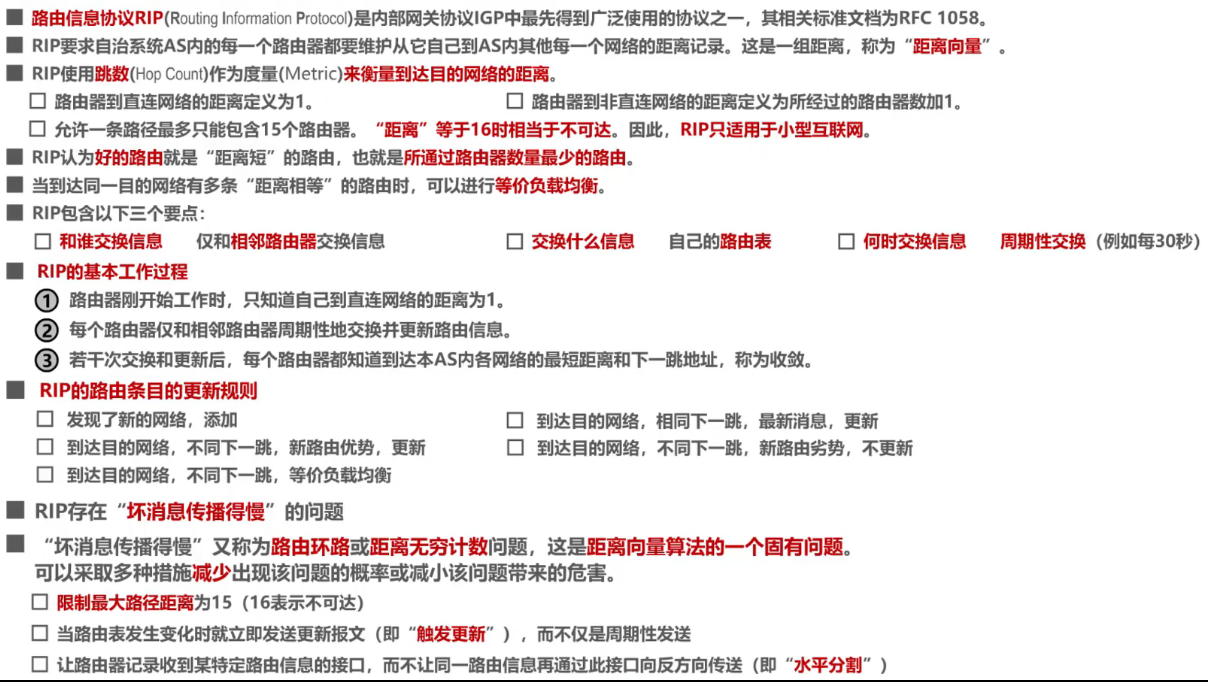

RIP

路由选择环路及毒性逆转

路由选择环路是指数据包在网络中多个路由器之间无限循环转发，永远无法到达目的网络的现象。本质是路由器之间的路由信息不同步，导致错误的下一跳配置。

以距离向量算法为例 ，距离向量算法的慢收敛特性是环路产生的根本原因：网络拓扑变化后，路由器之间的路由信息需要时间同步，在此期间可能出现错误路由传递：

路由器仅依赖邻居的路由信息更新自己的表，无法感知全网拓扑。拓扑变化（如链路断开）的不可达信息传递速度，慢于错误的可达信息传递速度。

水平分割（基础防环机制）：路由器不会把从邻居 X 学到的路由，再原封不动发回给 X（避免简单环路）。

毒性逆转是距离向量算法中用于防止路由环路 的核心机制：路由器从同一个 Interface X 接口向该邻居发送路由更新时，会故意将该路由的度量值（距离）设为协议规定的无穷大，主动将这条路由标记为不可达（有毒）并回传给该邻居。

毒性逆转是水平分割的增强版。相比水平分割的不回传，毒性逆转通过主动告知不可达更明确地阻断了路由回传的可能，从而更高效地避免路由环路。

OSPF协议

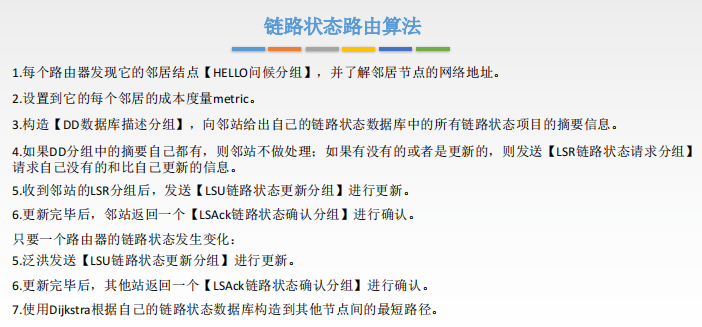

链路状态算法

链路状态算法（Link-State Algorithm，简称 LS 算法）是一种全局集中式的动态路由算法，核心逻辑是每个路由器获取全网完整拓扑信息，独立计算到所有目的网络的最短路径。 每个路由器会收集自己的链路状态。

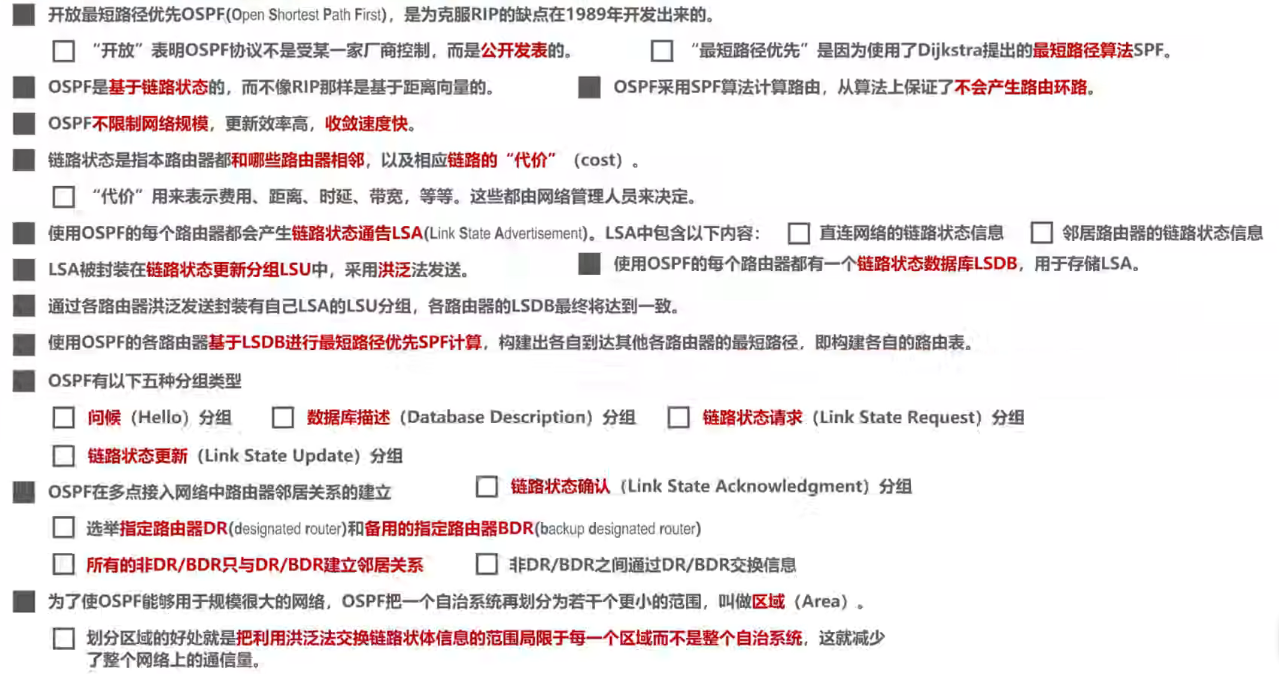

OSPF

BGP协议

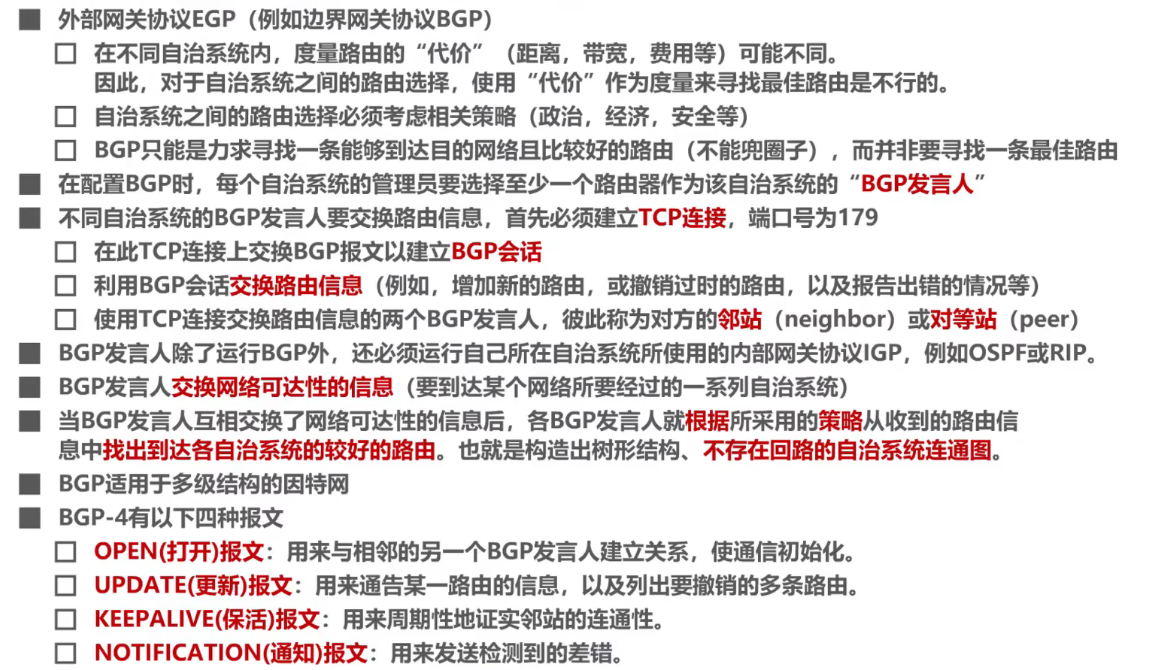

BGP

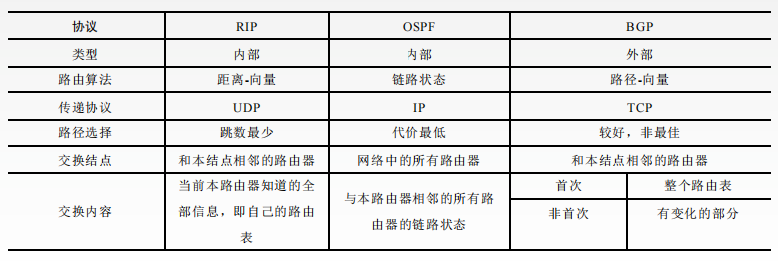

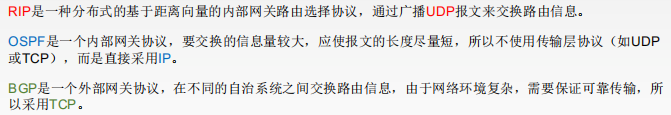

三种路由协议比较

😼😼😼.
