生活中用到的电压都是220v 50Hz的交流电压。在高中我们也学过最大值,有效值和平均值(这里主要是用到最大值 有效值(1/根号2))

交流电的电压变化公式是cos(wt+0)

相量phasors

类似于我们学过的向量,表示方法是最大值和初始角度(相位)

用于分析RCL电路的阻抗

阻抗

什么是阻抗?阻抗是指对电路的阻碍作用,阻碍电流流过的一个力量。电流是河流,电阻好比一块横在河中央的石头,电容电感相当于水库,根据流量的多少时而存储时而释放

(你想,阻碍就会产生摩擦,就会消耗力量对吧,所以有电阻这类吸收能量的元件)

阻抗=电阻加电抗 电阻是实部,他是直接消耗能量的部分;而电抗是虚部,因为电容器和电感在不断的存储释放电能(这里讨论的都是对交流电的)

电抗又包含感抗和容抗

顾名思义,感抗是电感产生的阻碍作用,容抗就是电容产生的阻碍作用

电抗感抗容抗

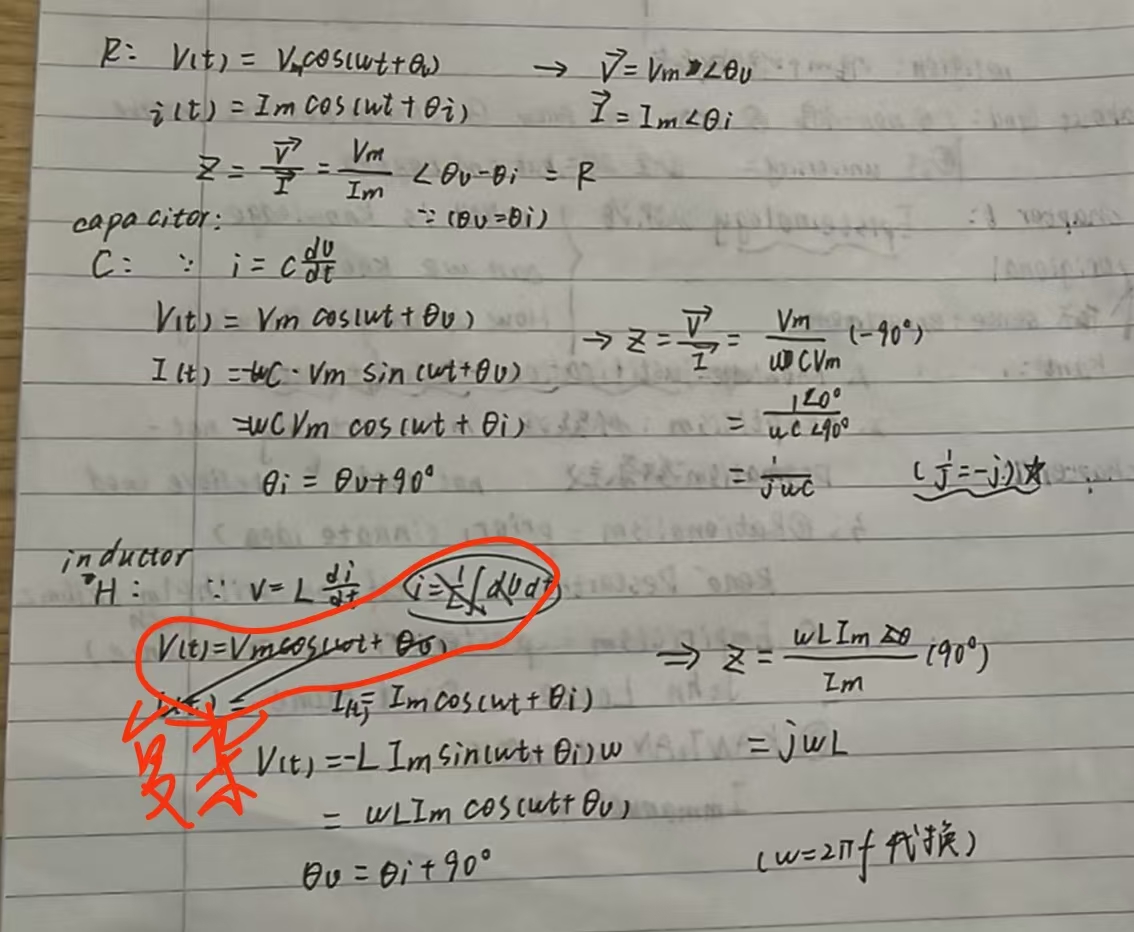

(小小公式推导)

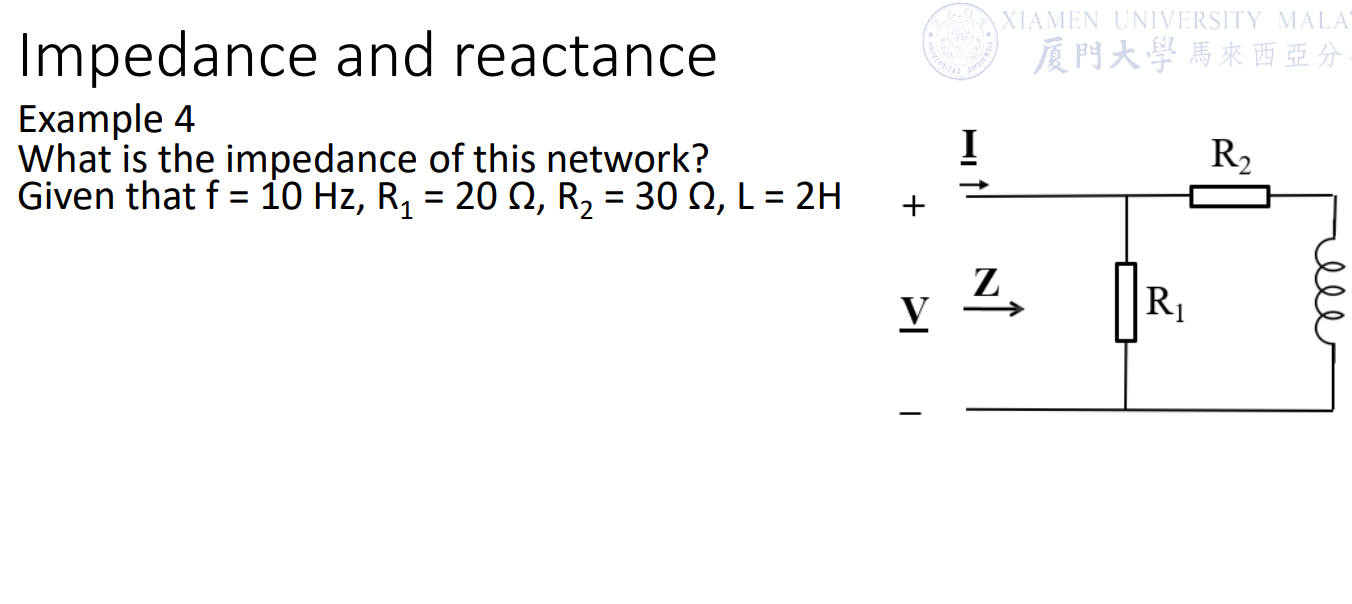

例题

这里的阻抗Z=R1//(R2+L)=1/(1/20)+(1/30+40Π)
