Jenkins 深度解析：从入门到企业级 CI/CD 实践

文章目录

概述
- [一、核心架构：Controller-Agent 模式深度解析](#一、核心架构：Controller-Agent 模式深度解析)
- - [1. 核心概念](#1. 核心概念)
  - [2. Jenkins 架构与工作流程（流程图）](#2. Jenkins 架构与工作流程（流程图）)
- [二、CI/CD 工作流程：从代码提交到生产部署](#二、CI/CD 工作流程：从代码提交到生产部署)
- - [CI/CD 工作流程详解（优化版流程图）](#CI/CD 工作流程详解（优化版流程图）)
- [三、Jenkins 安装与启动：Docker 部署最佳实践](#三、Jenkins 安装与启动：Docker 部署最佳实践)
- - [使用 `docker-compose` 进行部署](#使用 docker-compose 进行部署)
- [四、Jenkins 核心使用：从自由风格到 Pipeline as Code](#四、Jenkins 核心使用：从自由风格到 Pipeline as Code)
- - [4.1 自由风格项目：快速上手](#4.1 自由风格项目：快速上手)
  - [4.2 Pipeline：CI/CD 的黄金标准](#4.2 Pipeline：CI/CD 的黄金标准)
  - - [进阶版 Declarative Pipeline 示例与详解](#进阶版 Declarative Pipeline 示例与详解)
- 五、高级特性与企业级实践
- - [5.1 分布式构建与云原生](#5.1 分布式构建与云原生)
  - [5.2 安全与权限管理](#5.2 安全与权限管理)
  - [5.3 可扩展性与可维护性](#5.3 可扩展性与可维护性)
- 六、最佳实践与避坑指南
- 七、总结与学习路径
- 八、学习资源

概述

Jenkins 是一个功能强大、高度可扩展的开源自动化服务器，基于 Java 开发。它已成为 持续集成（CI） 和 持续交付/部署（CD） 领域的事实标准，通过自动化构建、测试和部署流程，极大地提升了软件开发的效率与质量。

一、核心架构：Controller-Agent 模式深度解析

理解 Jenkins 的架构是掌握其精髓的第一步。其核心是分布式的主从架构，现官方称为 Controller-Agent 模式。

1. 核心概念

Controller (主节点) ：原称 Master。它是 Jenkins 的大脑，负责：
- 提供 Web UI 和 REST API。
- 管理和调度构建任务。
- 存储配置、作业历史和插件。
- 核心原则 ：Controller 应专注于调度和管理，不应执行重量级的构建任务，以保证其稳定性和响应速度。
Agent (从节点) ：原称 Slave。它是 Jenkins 的"手臂"，负责：
- 在 Controller 的指派下执行具体的构建任务。
- 可以是物理机、虚拟机、Docker 容器或 Kubernetes Pod。
- 支持异构环境（例如，在 Windows Agent 上构建 .NET 项目，在 Linux Agent 上构建 Java 项目）。
Job (任务)：一个独立的可执行单元，定义了一次完整的构建过程。
Pipeline (流水线) ：以代码（Jenkinsfile）的形式定义 CI/CD 流程，是现代 Jenkins 的核心和推荐用法。
Plugin (插件)：Jenkins 生态的灵魂，提供了与 Git、Maven、Docker、Kubernetes 等各种工具的集成能力。

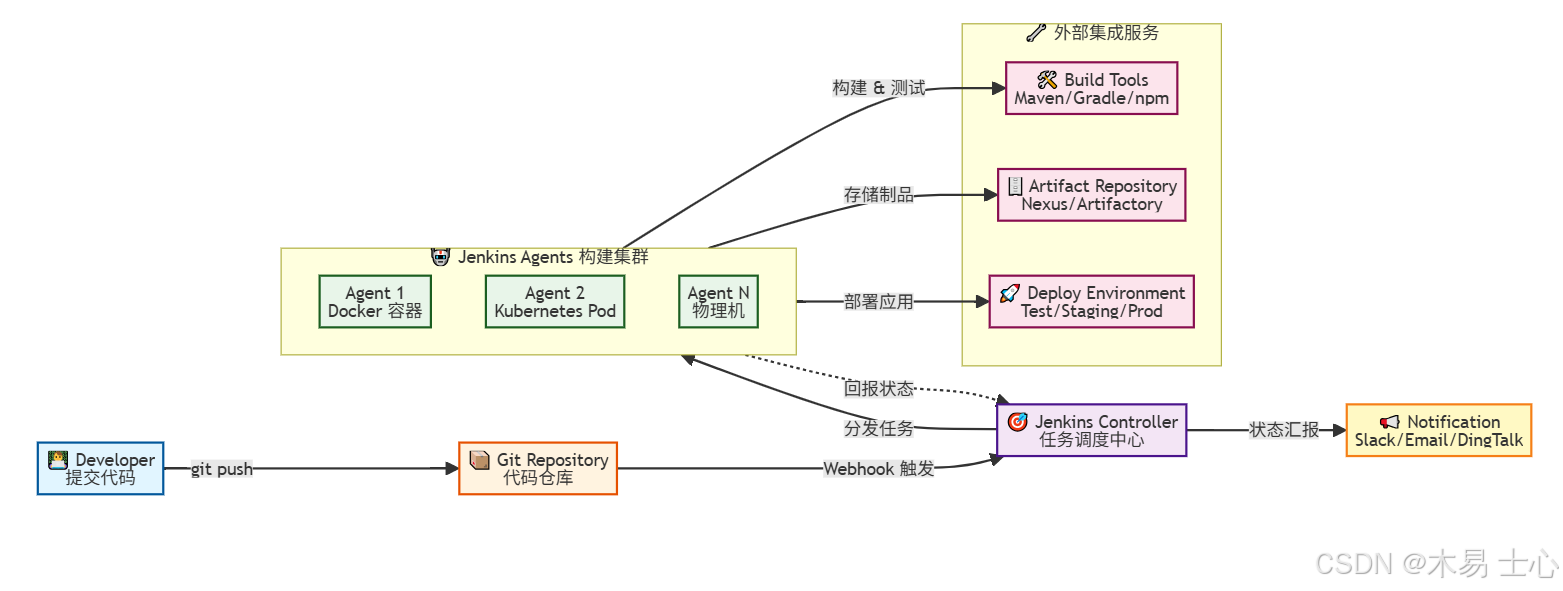

2. Jenkins 架构与工作流程（流程图）

下面的图表清晰地展示了 Controller-Agent 架构以及它们如何与外部系统交互，实现了从代码提交到部署通知的完整闭环。

以下是一个从代码提交到最终部署的完整流程：

阶段 1：代码提交
- 开发者在本地完成功能开发后，执行 git push 将代码推送到中央 Git 仓库。
阶段 2：持续集成
- 触发构建：Git 仓库的 Webhook 自动触发 Jenkins 中预先配置好的 Pipeline。
- 代码检出：Jenkins Agent 从 Git 仓库拉取指定分支的最新代码。
- 构建与单元测试：Agent 执行编译命令（如 mvn clean package）并运行单元测试。
- 静态代码分析：运行 SonarQube 等工具进行代码质量检查。
- 结果反馈：如果任何一步失败，Pipeline 立即终止并通知开发者；否则，继续下一步。
阶段 3：持续交付
- 打包：将应用及其依赖打包成可部署的格式（如 Docker 镜像、WAR 包）。
- 部署到测试环境：将打包好的制品自动部署到与生产环境隔离的测试服务器。
- 自动化测试：在测试环境中运行集成测试、端到端测试（E2E Test）。
- 人工审批（可选）：测试通过后，可以配置一个需要人工点击确认的"审批"阶段，再部署到生产环境。
阶段 4：持续部署
- 部署到生产环境：在获得批准后（或自动化流程中），Jenkins 将制品部署到生产环境。
- 健康检查与验证：部署后，自动执行健康检查，确保服务正常运行。
- 最终通知：向团队发送部署成功的通知。

二、CI/CD 工作流程：从代码提交到生产部署

一个典型的 Jenkins 驱动的 CI/CD 流程可以被分解为一系列明确的阶段，从开发者的代码提交开始，到最终应用上线为止。

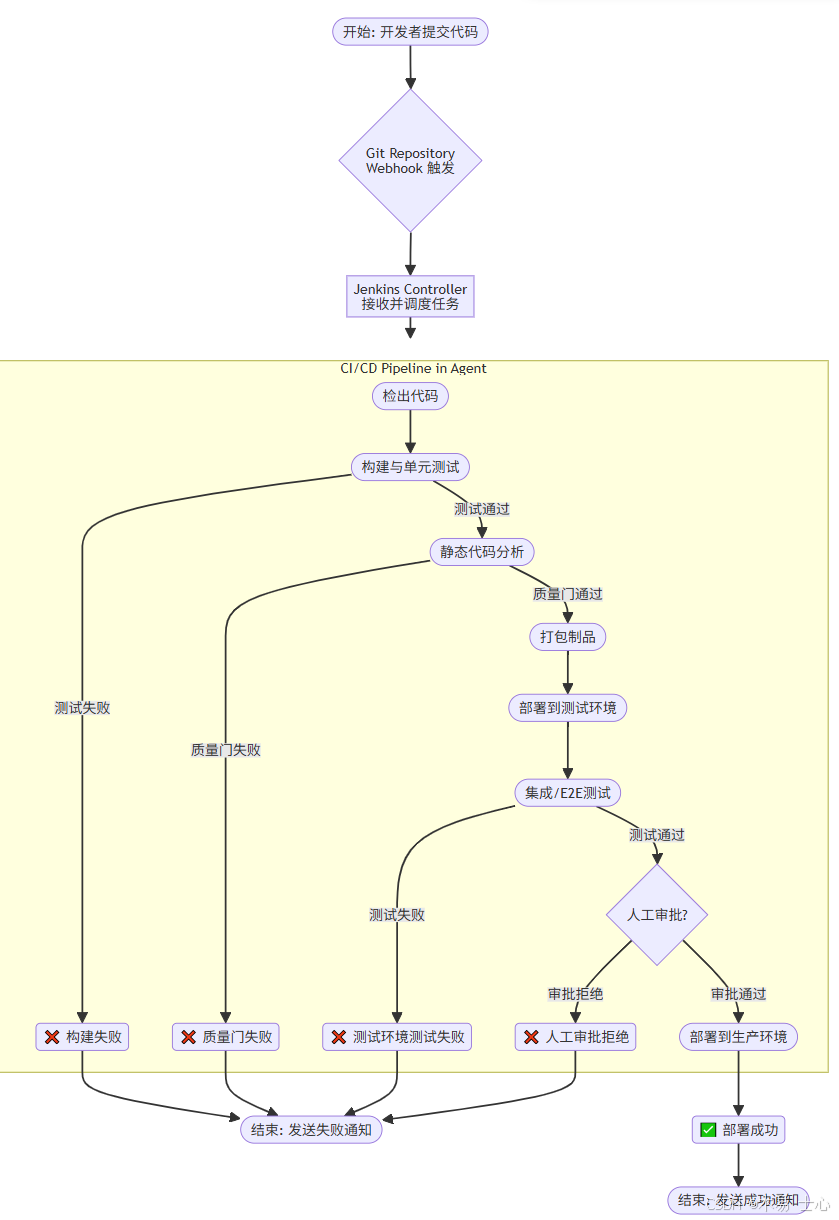

CI/CD 工作流程详解（优化版流程图）

触发：开发者将代码推送到 Git 仓库（如 GitHub, GitLab）。
通知：Git 仓库通过 Webhook 通知 Jenkins Controller 有新的代码变更。
调度：Jenkins Controller 接收到通知后，根据 Job 配置，将构建任务分配给一个或多个合适的、空闲的 Agent 节点。
执行：
- Agent 节点接收到任务后，首先从 Git 仓库拉取最新的源代码。
- 然后，Agent 根据在 Jenkinsfile 中定义的流程，依次执行构建、测试、打包等步骤。
- 构建完成后，Agent 会将产物（如 Jar 包、Docker 镜像）上传到制品库（如 Nexus, Artifactory）。
- 如果配置了部署，Agent 会将应用部署到指定的环境（如测试、生产环境）。
反馈：Agent 将每个步骤的执行状态和日志实时反馈给 Jenkins Controller。
通知：整个 Pipeline 执行完毕后，Controller 根据最终结果（成功或失败），通过邮件、Slack 等方式发送通知给相关人员。

三、Jenkins 安装与启动：Docker 部署最佳实践

使用 Docker 部署 Jenkins 是目前的主流选择，因为它提供了环境隔离、易于管理和快速部署的优势。

使用 `docker-compose` 进行部署

我们推荐使用 docker-compose 来管理 Jenkins 服务，因为它可以将所有配置项（端口、数据卷、环境变量）清晰地定义在一个文件中。
创建 docker-compose.yml 文件：

yaml 复制代码

# 定义 docker-compose 的版本
version: '3.8'
services:
  # 定义 Jenkins 服务
  jenkins:
    # 使用官方的 LTS（长期支持）版本镜像，并基于 JDK 11
    image: jenkins/jenkins:lts-jdk11
    # 为容器指定一个友好的名称
    container_name: jenkins
    # 设置容器始终重启，确保服务高可用
    restart: always
    # 端口映射：将主机的 8080 端口映射到容器的 8080 端口（Web UI）
    # 将主机的 50000 端口映射到容器的 50000 端口（Agent 通信端口）
    ports:
      - "8080:8080"
      - "50000:50000"
    # 数据卷挂载：实现数据持久化
    volumes:
      # 将名为 'jenkins_data' 的卷挂载到 Jenkins 的主目录，保存所有配置和作业数据
      - jenkins_data:/var/jenkins_home
      # 【关键】将主机的 Docker 守护进程 socket 挂载到容器内，
      # 这样 Jenkins 容器内部就可以直接使用主机的 Docker 命令来构建和管理镜像
      - /var/run/docker.sock:/var/run/docker.sock
    # 设置容器内的环境变量
    environment:
      # 【可选】设置 JVM 参数，例如增大内存
      - JAVA_OPTS=-Xmx2048m
      # 【可选】跳过首次启动的安装向导，适合自动化部署
      - JENKINS_OPTS=--httpPort=8080
# 定义顶层数据卷
volumes:
  jenkins_data:

启动 Jenkins ：

在 docker-compose.yml 文件所在目录执行以下命令：

bash 复制代码

# -d 参数表示在后台运行
docker-compose up -d

启动后，访问 http://localhost:8080。初始密码可以通过查看容器日志获取：

bash 复制代码

docker logs jenkins

四、Jenkins 核心使用：从自由风格到 Pipeline as Code

4.1 自由风格项目：快速上手

适合简单、一次性的任务，通过 UI 点选配置。但其缺点是：

配置不透明，难以版本控制。
复杂流程难以管理。
不推荐用于长期项目。

4.2 Pipeline：CI/CD 的黄金标准

Pipeline 将 CI/CD 流程定义为代码，通常存储在项目根目录的 Jenkinsfile 中。

进阶版 Declarative Pipeline 示例与详解

这个示例包含了并行执行、条件判断和环境变量等高级特性，并附有详细注释。

groovy 复制代码

// 使用 Declarative Pipeline 语法
pipeline {
    // 指定 Pipeline 的运行环境
    // 'label' 指定在带有 'docker-maven' 标签的 Agent 上运行，实现任务分发
    agent {
        label 'docker-maven'
    }
    // 定义全局环境变量，在整个 Pipeline 中都可以访问
    environment {
        // 设置 Maven 选项，指定本地仓库路径，避免每次都重新下载依赖
        MAVEN_OPTS = '-Dmaven.repo.local=./.m2/repository'
        // 定义一个动态的 Docker 镜像名称，包含构建号，便于追踪
        DOCKER_IMAGE = 'my-app:${BUILD_NUMBER}'
    }
    // 配置 Pipeline 的一些全局选项
    options {
        // 构建历史记录清理器：只保留最近10次构建
        buildDiscarder(logRotator(numToKeepStr: '10'))
        // 设置整个 Pipeline 的超时时间为60分钟，防止任务无限期卡住
        timeout(time: 60, unit: 'MINUTES')
    }
    // 定义 Pipeline 的所有阶段
    stages {
        // 阶段1：检出代码
        stage('Checkout') {
            steps {
                // 'checkout scm' 是一个内置步骤，用于拉取当前项目的源代码
                checkout scm
            }
        }
        // 阶段2：构建
        stage('Build') {
            steps {
                // 执行 Shell 命令进行 Maven 构建，-DskipTests 跳过测试以加快构建速度
                sh 'mvn clean package -DskipTests'
            }
        }
        // 阶段3：并行测试
        stage('Parallel Tests') {
            // 'parallel' 步骤允许并行执行多个子阶段
            parallel {
                // 子阶段：单元测试
                stage('Unit Tests') {
                    steps {
                        sh 'mvn test'
                    }
                    post {
                        // 无论成功或失败，都执行此块
                        always {
                            // 'junit' 步骤用于收集并解析 JUnit 格式的 XML 测试报告，在 Jenkins UI 中展示
                            junit 'target/surefire-reports/*.xml'
                        }
                    }
                }
                // 子阶段：集成测试
                stage('Integration Tests') {
                    steps {
                        // 执行 Maven 的 verify 阶段，并激活 'integration-tests' profile
                        sh 'mvn verify -P integration-tests'
                    }
                }
            }
        }
        // 阶段4：构建 Docker 镜像
        stage('Build Docker Image') {
            steps {
                // 'script' 步骤允许在 Declarative Pipeline 中嵌入更复杂的 Groovy 脚本
                script {
                    // 使用 Docker 插件提供的语法构建镜像
                    def app = docker.build("${env.DOCKER_IMAGE}")
                    // 将构建好的镜像推送到镜像仓库（需要预先配置好凭证）
                    app.push()
                }
            }
        }
        // 阶段5：部署到测试环境
        stage('Deploy to Staging') {
            // 'when' 指令提供了条件执行的能力
            when {
                // 当分支为 'main' 或 'develop' 时，才执行此阶段
                anyOf {
                    branch 'main'
                    branch 'develop'
                }
            }
            steps {
                // 执行部署脚本
                sh './deploy-staging.sh'
            }
        }
    }
    // 定义 Pipeline 执行完毕后的操作，无论成功或失败都会执行
    post {
        always {
            echo 'Pipeline execution finished.'
            // 'cleanWs()' 是 Workspace Cleanup 插件提供的步骤，用于清理工作空间
            cleanWs()
        }
        success {
            // 构建成功时发送邮件通知
            emailext (
                subject: "✅ Build Success: ${env.JOB_NAME} - ${env.BUILD_NUMBER}",
                body: "The pipeline for ${env.JOB_NAME} completed successfully. Check ${env.BUILD_URL} for details.",
                to: "${env.CHANGE_AUTHOR_EMAIL}"
            )
        }
        failure {
            // 构建失败时发送邮件通知
            emailext (
                subject: "❌ Build Failed: ${env.JOB_NAME} - ${env.BUILD_NUMBER}",
                body: "The pipeline for ${env.JOB_NAME} failed. Please check the logs at ${env.BUILD_URL}.",
                to: "${env.CHANGE_AUTHOR_EMAIL}"
            )
        }
    }
}

五、高级特性与企业级实践

5.1 分布式构建与云原生

静态 Agent：手动配置的长期运行的 Agent，适合固定环境。
动态 Agent (云原生) ：按需创建和销毁的 Agent，是现代 CI/CD 的核心。
- Kubernetes Plugin：允许 Jenkins 在 Kubernetes 集群中为每次构建动态创建一个 Pod 作为 Agent。构建完成后，Pod 被自动销毁，实现了资源隔离和弹性伸缩。
- Docker Pipeline Plugin ：在 Pipeline 中直接使用 docker.image('...').inside {} 来在临时容器中执行构建步骤。

5.2 安全与权限管理

凭据管理 ：使用 Jenkins 内置的凭据存储来管理用户名密码、SSH 密钥、API Token 等，严禁将敏感信息硬编码在 Jenkinsfile 中。
基于角色的策略 ：通过安装 Role-Based Strategy 插件，可以精细化控制不同用户或用户组对 Job、视图、Agent 等资源的访问权限。
脚本安全：对于 Pipeline 中使用 Groovy 脚本的部分，Jenkins 有一个脚本审批流程，以防止恶意代码执行。管理员需要在 "Manage Jenkins -> In-process Script Approval" 中审批不安全的脚本。

5.3 可扩展性与可维护性

多分支流水线 ：自动扫描 Git 仓库的所有分支，并为每个包含 Jenkinsfile 的分支创建和管理一个 Pipeline Job。完美适配 GitFlow 工作流。
共享库：将通用的 Pipeline 代码（如部署逻辑、通知方法）封装成 Groovy 库，版本化管理后，可在多个项目间复用，极大提升了代码的可维护性。
配置即代码 ：使用 JCasC (Configuration as Code) 插件，可以将 Jenkins 的全局配置（凭据、节点、插件列表、系统设置等）以 YAML 文件的形式进行版本控制，实现 Jenkins 的自动化部署和灾难恢复。

六、最佳实践与避坑指南

Pipeline as Code 是第一原则 ：始终将 Jenkinsfile 存放在代码仓库中。
保护 Controller：确保所有构建任务都在 Agent 上运行，避免压垮 Controller。
精细化权限控制：遵循最小权限原则，为不同团队配置合适的角色。
管理构建产物 ：定期清理旧的构建和历史记录，防止磁盘空间耗尽。使用 buildDiscarder 选项。
善用共享库：避免在多个项目中复制粘贴 Pipeline 代码。
监控与告警：集成 Prometheus 等监控系统，监控 Jenkins 的健康状态（队列长度、构建成功率、Agent 资源等）。
避免硬编码：所有敏感信息和可变配置都应通过凭据或参数化构建注入。

七、总结与学习路径

Jenkins 从一个简单的 CI 工具，已经演变成一个功能全面的 CD 平台和自动化编排引擎。掌握 Jenkins，不仅仅是学习其用法，更是理解现代软件工程中自动化、协作和效率的核心思想。
推荐学习路径：

基础：安装 Jenkins，创建一个简单的 Freestyle Job。
核心：学习编写 Declarative Pipeline，掌握 stages, steps, post 等核心语法。
进阶：实践参数化构建、多分支流水线和并行执行。
高级：探索共享库、与 Kubernetes 集成、配置即代码。
专家：深入 Jenkins 插件开发，参与社区贡献。

八、学习资源

官网：https://www.jenkins.io/
官方文档 ：https://www.jenkins.io/doc/
Pipeline 语法生成器 ：在 Jenkins UI 的 Pipeline Syntax 链接中，这是一个强大的学习工具。
插件中心 ：https://plugins.jenkins.io/
GitHub 示例 ：https://github.com/jenkinsci/pipeline-examples
