一、技术背景与应用场景
在现代便携式电子设备设计中，单节锂电池供电已成为主流选择。其标称电压3.7V（实际范围3.0V-4.2V）与设备中大量芯片、接口所需的5V标准电压之间存在天然差距。1A电流输出能力的5V电源，对应着5W的功率需求，这是移动电源、智能家居设备、便携仪器等诸多产品的典型要求。PW5300A正是针对这一应用场景专门优化的高性能升压转换芯片，它在效率、稳定性和灵活性之间实现了出色平衡，为5W级别的电源设计提供了理想的核心解决方案。
二、PW5300A芯片核心技术特性
PW5300A是一款采用先进同步整流架构的升压转换器，专为高效率、中等功率应用而设计。其输入电压范围为2.2V至5V，完美覆盖单节锂电池的完整工作电压范围，包括深度放电状态。该芯片支持5V输出，也可通过外部电阻网络在2.2V至5.5V范围内精密调节输出电压，为特殊电压需求的场景提供了灵活性。
在核心性能参数方面，PW5300A在5V/1A输出条件下的转换效率表现卓越。基于其优化的同步整流拓扑和低导通电阻的集成MOSFET，在典型工作条件（3.7V输入转5V/1A输出）下，效率可达92%以上，显著减少了能量损耗和发热。芯片工作于1.0MHz固定开关频率，这一频率选择在效率、元件尺寸和电磁干扰之间取得了良好平衡。
PW5300A的保护功能全面且可靠。它具备输入欠压锁定功能，可防止电池过放电；过温保护在芯片温度超过安全阈值时自动关断输出；
三、1A输出应用设计与优化策略

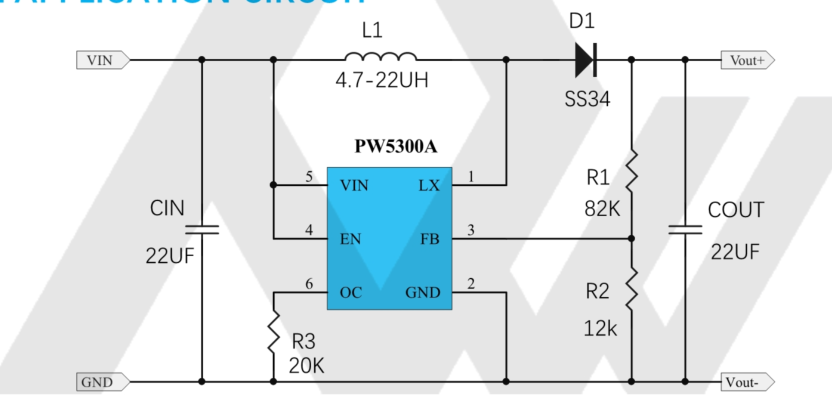

为充分发挥PW5300A在1A输出应用中的性能优势，外围元件的选择和电路布局至关重要。功率电感是影响效率的关键元件，推荐选用4.7μH至10μH的屏蔽式功率电感，其饱和电流应不低于2.5A，直流电阻最好控制在30mΩ以下。这种选择确保了电感在1A工作电流下不会饱和，同时最小化了传导损耗。
输入和输出电容的选择直接影响电源的稳定性和瞬态响应。输入端建议一颗22μF的低ESR陶瓷电容，以提供低阻抗的本地储能并滤除高频噪声。输出端则需要22μF至100μF的电容配置，以应对负载突变时的电流需求，保持输出电压稳定。所有电容应选用X5R或X7R材质，以保证在温度变化时的容量稳定性。
PCB布局对开关电源的性能有着决定性影响。PW5300A的应用布局应遵循几个基本原则：功率回路（输入电容正极→芯片VIN引脚→LX开关节点→电感→输出电容正极）的面积必须最小化，使用短而宽的走线以降低寄生电感和电阻；芯片的模拟地（AGND）与功率地（PGND）应在芯片下方单点连接，避免噪声耦合；反馈网络的走线应远离电感、开关节点等噪声源，以确保电压采样的准确性。
六、应用案例与选型对比
在实际应用中，PW5300A展现了广泛适用性。在便携式蓝牙音箱中，它为D类音频功放提供稳定的5V/1A电源，高效率转换保证了更长的播放时间；在智能家居网关中，它为Wi-Fi模块和主控芯片供电，优异的负载调整率确保了无线连接的稳定性；在工业传感器节点中，其可调输出电压特性可为不同传感器提供精准的供电电压。

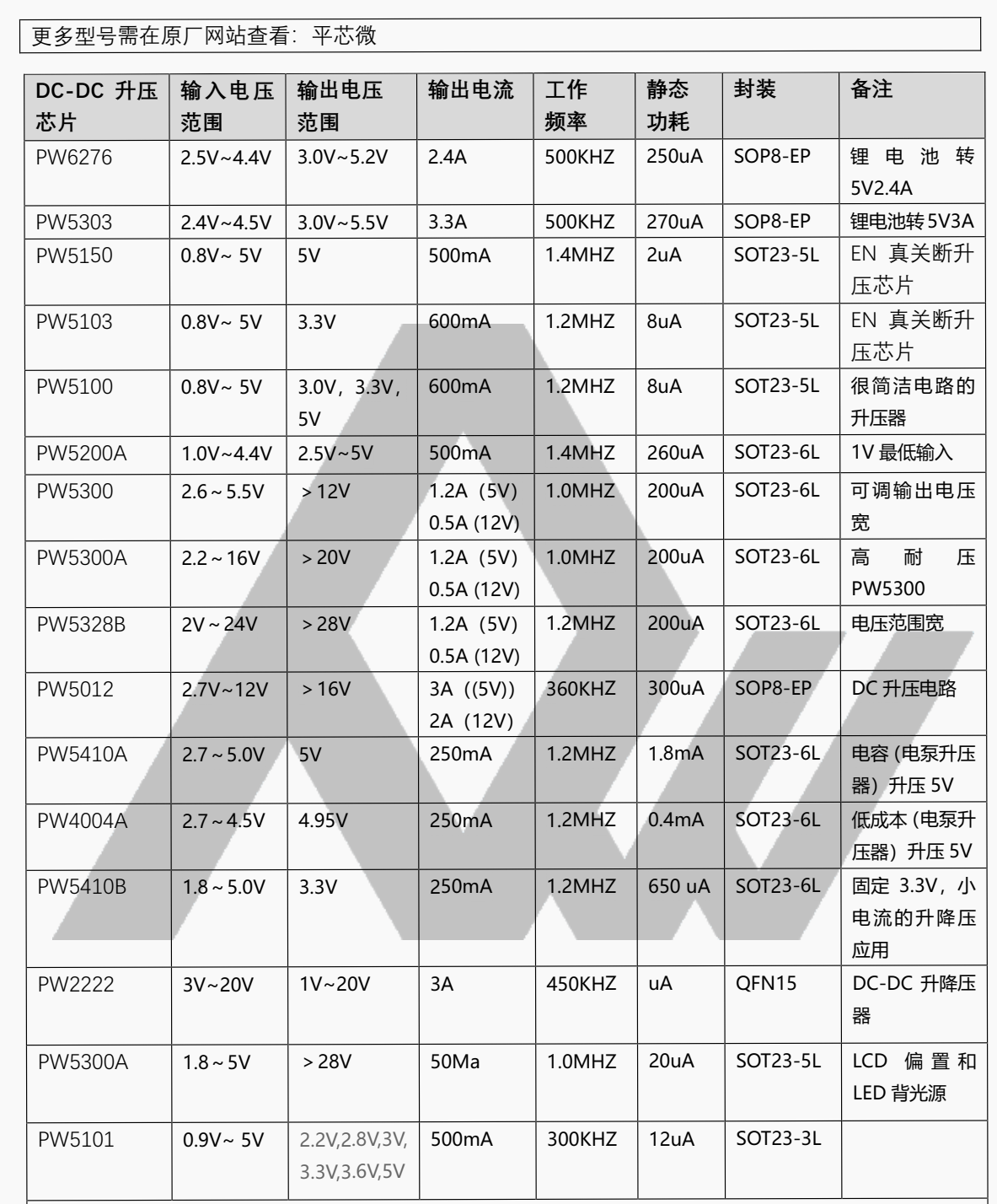

与同类型芯片相比，PW5300A在1A输出应用中表现出独特优势。相较于PW5100，它提供了更高的输出电流余量，确保在峰值负载时的可靠性；相比于PW6276，它在1A输出时的效率优势明显，更适合持续工作的应用场景。这种平衡使PW5300A成为1A输出应用的"甜点"选择，既避免了性能过剩的成本浪费，又保证了足够的性能余量。
