一、产品简介
ULN2803 是一款高性能的八通道达林顿晶体管阵列，专为满足各种复杂驱动控制需求而设计。它采用先进的半导体制造工艺，将八个 NPN 达林顿连接晶体管集成在一个芯片上，能够实现低逻辑电平数字电路（如 TTL、CMOS 或 PMOS/NMOS）与高电流 / 电压负载（如灯、继电器、打印机锤头等）之间的高效接口连接。
（一）产品特点
- 高电流驱动能力：每个通道可承受高达 500mA 的连续集电极电流，轻松驱动各类高电流负载设备，确保设备稳定运行。
- 高电压耐受性：输出电压可达 50V，输入电压范围为 0 - 30V，能够适应多种高电压应用场景，为系统设计提供更大的灵活性。
- 低饱和电压：在不同电流条件下，集电极 - 发射极饱和电压低至 0.85V（Ic = 100mA，Ib = 250µA），有效降低功耗，提高系统效率。
- 内置续流二极管：每个通道均配备续流二极管，可有效抑制感性负载产生的反向电动势，保护电路免受损坏，延长设备使用寿命。
- 多种封装形式：提供 DIP18、SOP18 和 CPC20 三种封装选项，满足不同客户在空间、散热和生产自动化等方面的需求。
- 宽工作温度范围：工作温度范围为 -40℃至 +85℃，存储温度范围为 -55℃至 +150℃，适用于各种恶劣环境条件下的应用。

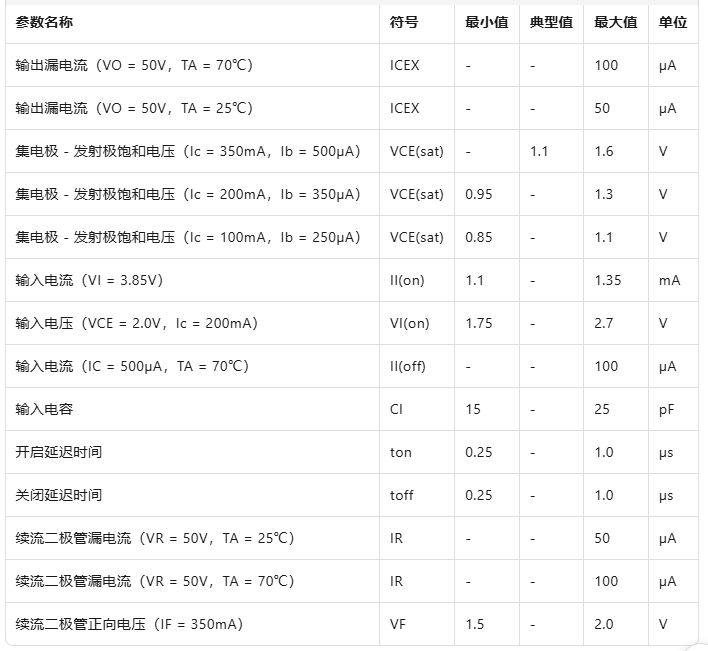

（二）电气参数
二、应用推广
（一）家电领域
在现代家电产品中，ULN2803 可广泛应用于电机驱动控制、电磁炉加热控制、洗衣机排水泵驱动等场景。例如，在洗衣机中，通过 ULN2803 驱动排水泵电机，能够实现精确的电机转速控制和可靠的启动 / 停止操作。其低饱和电压特性可有效降低电机驱动过程中的功耗，提高洗衣机的能效比；而内置续流二极管则能有效抑制电机产生的反向电动势，保护控制电路免受损坏，延长洗衣机的使用寿命。
（二）工业自动化
在工业自动化生产线中，ULN2803 可用于驱动各种电磁阀、继电器和小型步进电机等设备。例如，在自动化装配线上，通过 ULN2803 驱动电磁阀实现物料的精确输送和分配。其高电流驱动能力和高电压耐受性能够满足电磁阀在不同工作压力下的电流和电压需求，确保电磁阀的可靠动作；同时，ULN2803 的快速开关特性能够实现对电磁阀的精准控制，提高生产效率和产品质量。此外，在工业机器人中，ULN2803 可用于驱动小型步进电机，实现机器人的关节运动控制。其低饱和电压和低功耗特性有助于降低机器人的能耗，提高机器人的续航能力和工作效率。
（三）汽车电子
在汽车电子系统中，ULN2803 可应用于汽车座椅调节电机、车窗升降电机、雨刮器电机等的驱动控制。例如，在汽车座椅调节系统中，通过 ULN2803 驱动座椅调节电机，能够实现座椅的多方向调节功能。其高电流驱动能力和低饱和电压特性能够确保电机在不同负载条件下的稳定运行，同时降低电机驱动过程中的能量损耗，提高汽车的燃油经济性。此外，ULN2803 的宽工作温度范围使其能够适应汽车在各种恶劣环境条件下的运行，确保汽车电子系统的可靠性和稳定性。
（四）智能安防
在智能安防领域，ULN2803 可用于驱动监控摄像头的云台电机、报警器喇叭等设备。例如，在监控摄像头中，通过 ULN2803 驱动云台电机实现摄像头的水平和垂直转动，扩大监控范围。其高电流驱动能力和快速开关特性能够实现云台电机的精准控制，确保摄像头能够快速、准确地对准目标区域；同时，ULN2803 的低功耗特性有助于降低监控系统的能耗，提高系统的运行效率和可靠性。此外，在报警器系统中，ULN2803 可用于驱动报警器喇叭，实现报警声音的快速输出和高音量播放。其高电压耐受性和内置续流二极管能够有效保护喇叭电路，延长报警器的使用寿命。
（五）消费电子
在消费电子产品中，ULN2803 可应用于打印机、扫描仪、复印机等办公设备的驱动控制。例如，在打印机中，通过 ULN2803 驱动打印头电机和纸张输送电机，实现打印头的精确移动和纸张的顺利输送。其高电流驱动能力和低饱和电压特性能够确保电机在不同工作速度下的稳定运行，同时降低电机驱动过程中的能量损耗，提高打印机的打印质量和工作效率。此外，在扫描仪中，ULN2803 可用于驱动扫描头电机，实现扫描头的快速、准确移动，提高扫描图像的质量和清晰度。
总之，ULN2803 凭借其卓越的性能和广泛的适用性，已成为众多领域中不可或缺的驱动控制芯片。无论是在家电、工业自动化、汽车电子、智能安防还是消费电子等领域，ULN2803 都能够为用户提供高效、可靠、低功耗的驱动解决方案，助力客户实现产品的升级和创新。
如需了解更多关于 ULN2803 的详细信息和技术支持，欢迎访问 Silicore 芯谷科技官方网站 www.silicore.com.cn，或联系我们的技术支持团队。
