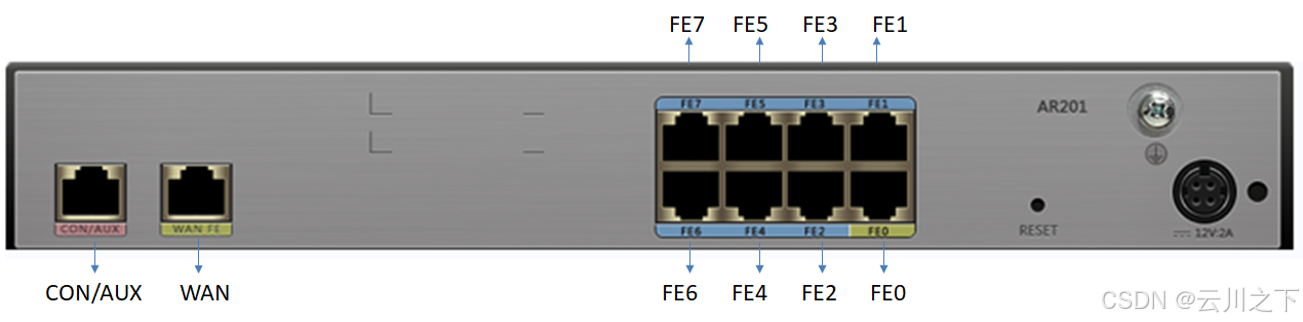

一、概览

二、 AR201 路由器接口：WAN口作用详解

核心定义 ：AR201路由器的WAN口是实现局域网与外部广域网连接的关键接口，是整个网络的入口和出口枢纽。

---

一、主要职责与核心作用

1. 网络接入

• 基本功能：连接上级网络设备。
• 常见连接对象 ：
  • 光猫（光纤调制解调器）
  • 公司上级交换机/路由器
  • 宽带运营商的接入线路（如ADSL线）

2. 数据转发枢纽

• 出站：所有从内部局域网发往互联网的数据包，必须通过WAN口转发。
• 入站：所有从外部网络返回的数据，通过WAN口接收并分发给内网对应设备。

3. 网络地址转换

• 关键功能 ：实现NAT。
• 工作过程 ：
  1. 内网设备使用私有IP（如 192.168.1.x）。
  2. WAN口获取一个公网IP（或运营商分配IP）。
  3. NAT技术将内部多个私有IP转换为WAN口的公网IP，实现共享上网。

4. 接收网络配置

• WAN口通过以下方式从外部网络获取参数：
  • 动态获取：DHCP
  • 静态设置：手动配置固定IP
  • PPPoE拨号：输入宽带账号密码

---

二、在 AR201 上的典型应用场景

场景	说明
企业宽带接入	WAN口连接企业光猫，通过PPPoE拨号或静态IP，为整个办公室提供上网。
分支互联	作为分支机构网关，WAN口通过专线、VPN连接到总部网络，实现安全互通。
备份链路	高级配置中，支持多WAN口（或组合接口），一主一备，提升网络可靠性。

---

三、WAN口 与 LAN口 对比

特性	WAN口	LAN口
角色	外向，面向外部公共网络	内向，面向内部私有网络
连接对象	光猫、上级网络、互联网	内部电脑、打印机、交换机、AP
IP地址	公网IP或运营商分配地址	私有IP段 （如 192.168.1.1）
数据流向	进出局域网的门户	内部设备间通信的桥梁
主要功能	接入、NAT、路由、VPN	交换、DHCP服务（为内网分配IP）

---

四、总结与配置提示

总结

AR201的WAN口是其作为 "网关设备" 的物理与逻辑标识。它不仅是物理接入点，更是执行 NAT、路由选择、安全策略 的关键。简言之，没有正确配置的WAN口，局域网就无法访问外部网络。

配置提示

在AR201的Web管理界面或命令行中，需根据运营商提供的方式对WAN口进行配置：

1. 选择接入类型：PPPoE、动态IP或静态IP。
2. 填写参数：账号/密码（PPPoE）或IP/网关/DNS信息（静态IP）。
3. 保存并应用，设备即可正常接入互联网。
