前言
本文介绍在软件中，制作水淹动画详细过程，使用的数据有：DOM、DEM、面要素类（表示水体）、线要素类（与DOM边界重合）。
一、 数据加载

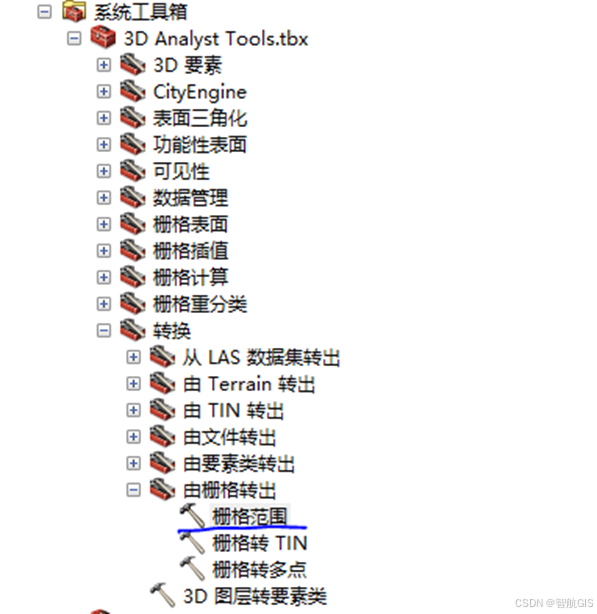

边界和水面可以使用【系统工具箱】>【3D Analyst Tools】>【转换】>【由栅格转出】>【栅格范围】工具获取。获取的边界和水面与DOM一致。

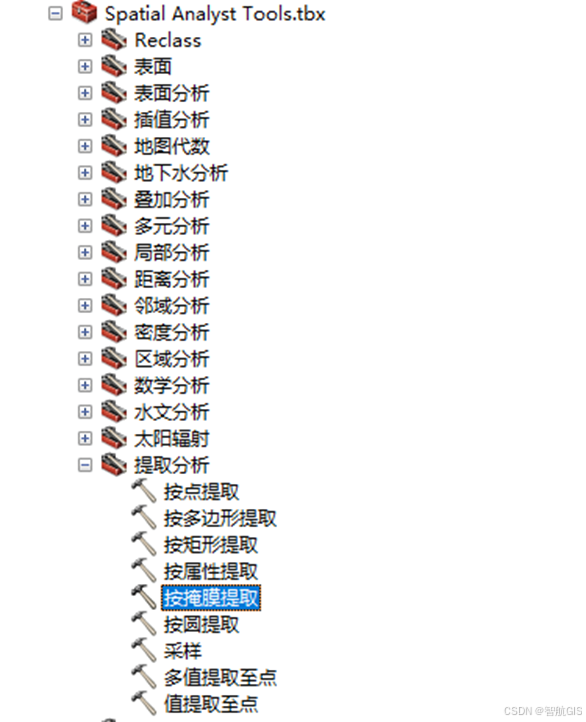

为保证DOM与DEM一致可以使用：【系统工具箱】>【Spatial Analyst Tools】>【提取分析】>【按掩膜提取】工具进行裁切。

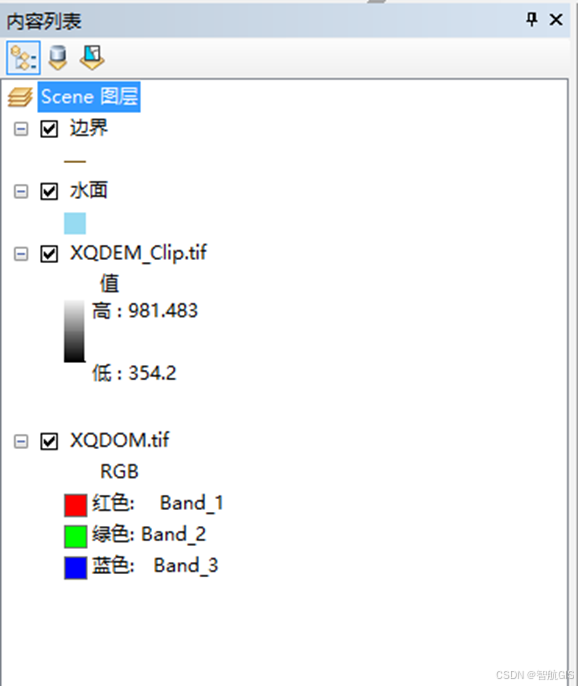

把需要用到的数据加入到ArcScene中，其中，如下图：
二、 边界设置

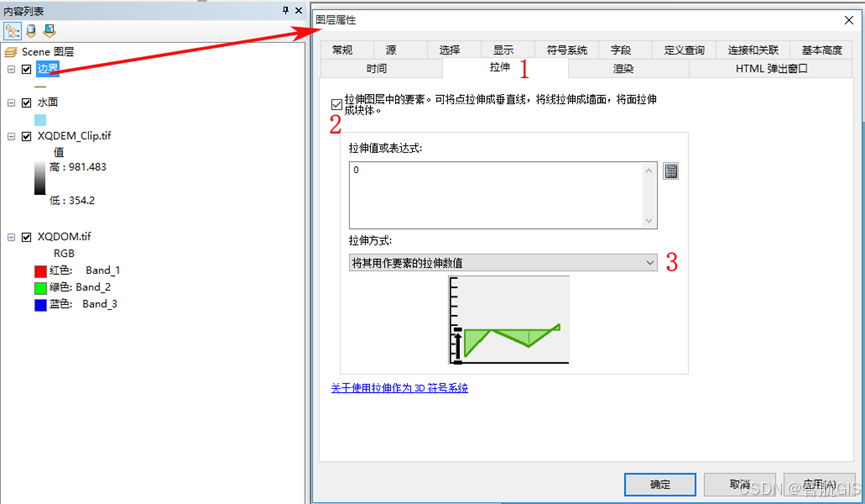

在边界图层上右键---属性---拉伸选项卡：
- 在拉伸图层要素前复选框打勾
- 拉伸方式选择：将其用作要的拉伸数值

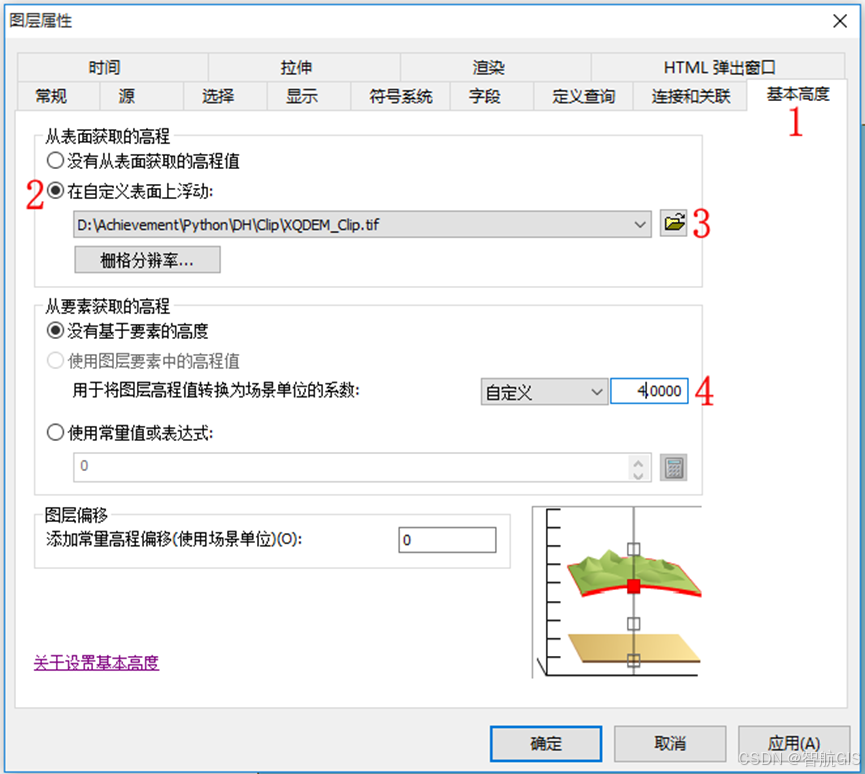

在基本高度选项卡：
- 从表面获取的高程：在自定义的便面上浮动，选择准备的DEM
- 从要素获取的高程：自定义输入4，数越大三维效果越明显。

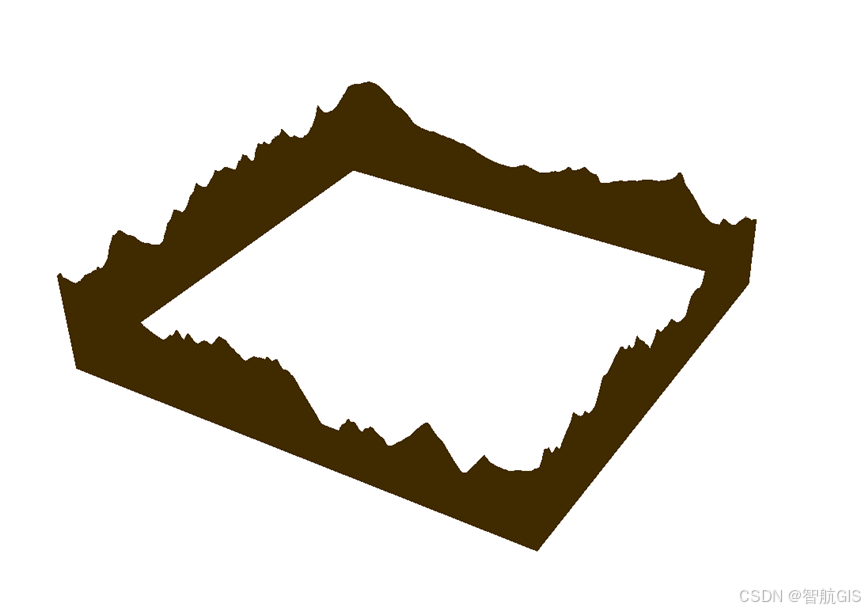

把边界图层颜色设置土黄色，设置好后的边界图层如下图：
三、 水面设置

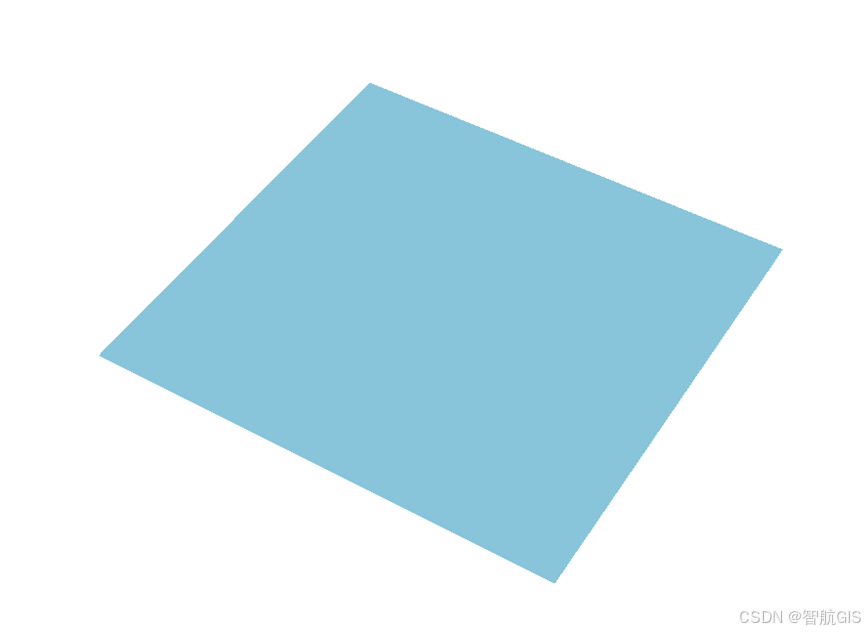

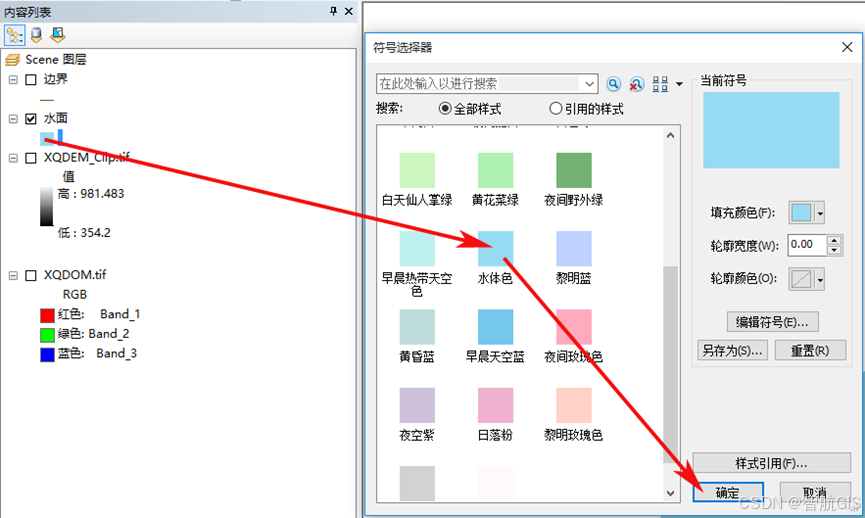

把水面图层颜色设置为水体色，如下图：
四、 DOM设置

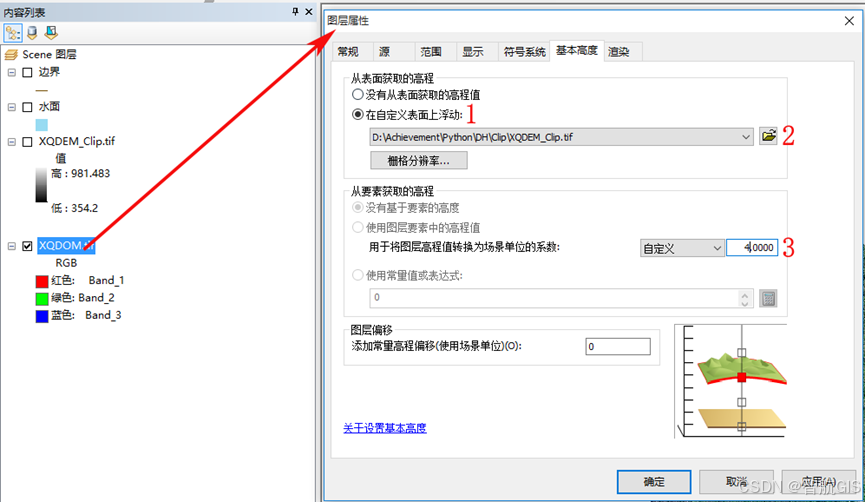

在DOM上右键属性---基本高度：
- 从表面获取的高程：在自定义的便面上浮动，选择准备的DEM
- 从要素获取的高程：自定义输入4，数越大三维效果越明显。
与边界图层"基本高度"设置一致。

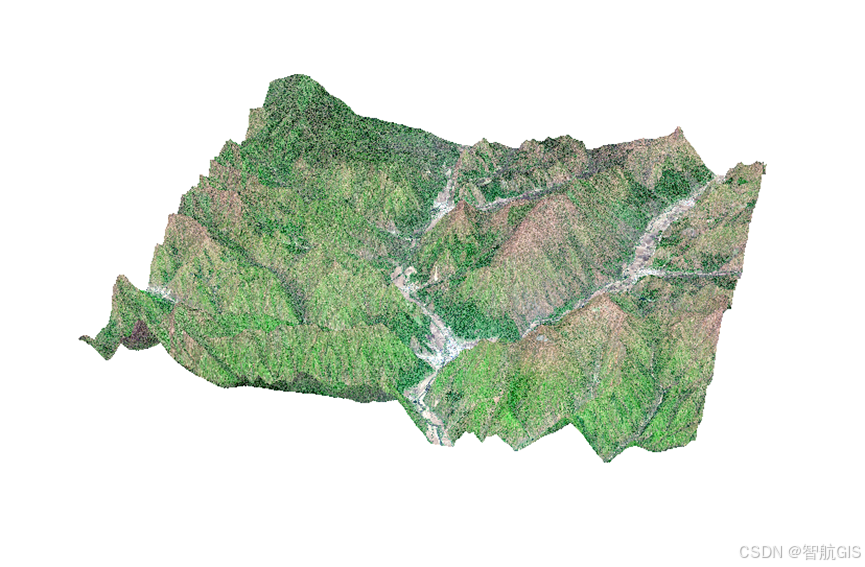

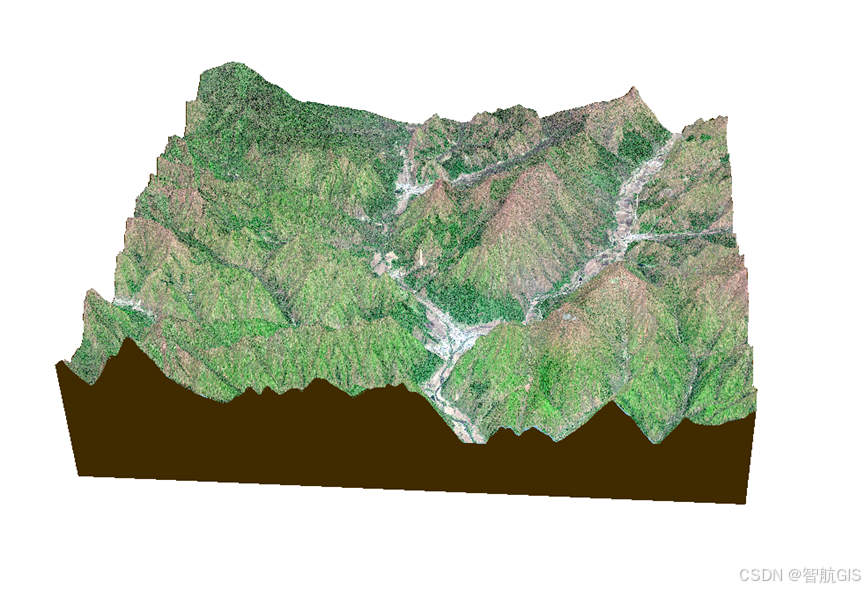

设置好后如下图：
把其他设置好的图层都打开的效果，如下图：
五、 动画制作

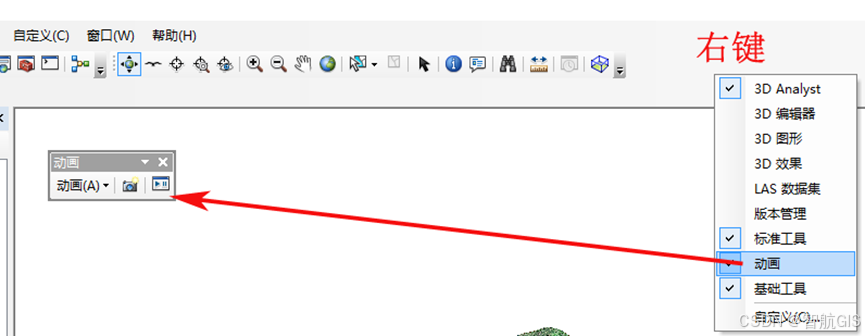

在菜单栏空白处右键---动画，弹出动画工具条。
-

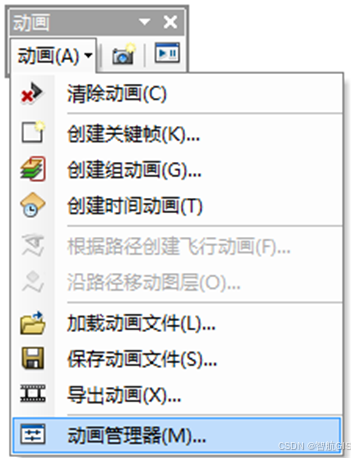

点击动画---动画管理器
-

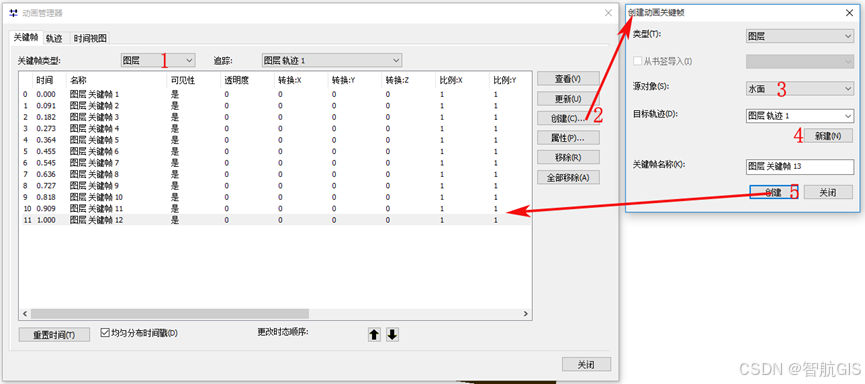

在动画管理器中，关键帧类型：图层，然后点击创建，在弹出的创建动画关键帧中，源对象选择水面，点击新建---创建，连续创建12个关键帧。
-

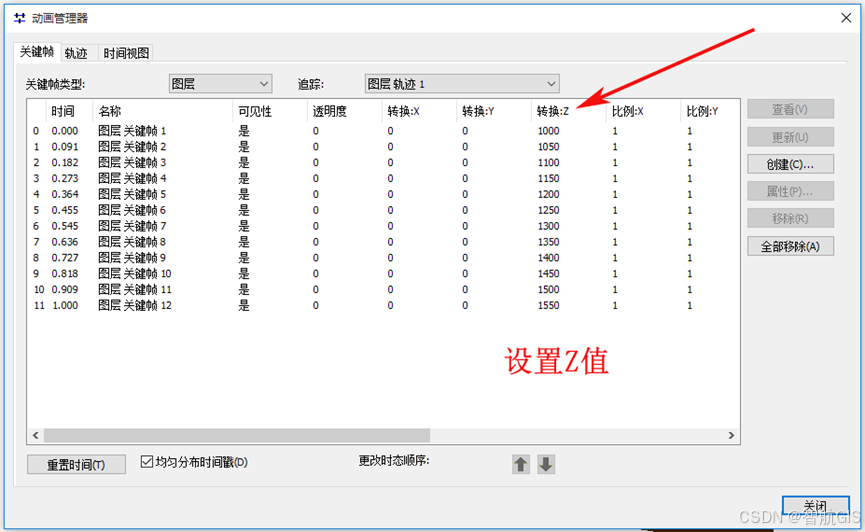

设置关键帧的Z值。注意：值不是统一的，需要根据实际情况调整，多次尝试找到合适的Z值变化范围。
-

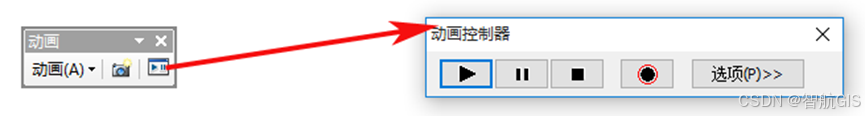

在动画工具条，点击动画控制器，点击三角形按钮。就能实现水淹动画的效果。
动画演示：
淹没动画
- 如果想要DOM转动的效果，可以使用动画工具条"捕获视图"即照相机符号的工具，
操作步骤：1. 调整好DOM姿态，点击"捕获视图"，2. 转动DOM,再次点击"捕获视图"。再播放动画，就有了转动的效果。
动画演示：
淹没动画旋转效果
总结
动画是对一个对象（如一个图层）或一组对象（如多个图层）的属性变化的可视化展现。通过对动作进行存储，并在需要时重新播放，动画使文档变得生动起来。借助动画，您可以对视角的变化、文档属性的变更和地理移动进行可视化处理。使用动画可以了解数据随时间而变化的情况，并可自动完成只能通过视觉动态效果查看的点的运动演示。
