汽车免拆案例|2015款玛莎拉蒂GT车80 km/h左右时有“嗡嗡”轰鸣声

上海欣车汇 熊渊庆

引导语

一辆15款玛莎拉蒂GT,加速至80 km/h左右时有"嗡嗡"轰鸣声,为此更换了4条轮胎,但故障依旧?熊老师教你用波形,快速识别NVH问题根源,极速解决豪车痛点!

故障现象

一辆2015款玛莎拉蒂GT车,搭载M139P发动机,累计行驶里程约为13万km。车主反映,车辆加速至80 km/h左右时有"嗡嗡"轰鸣声,为此更换了4条轮胎,但故障依旧。

故障诊断

连接虹科Pico NVH诊断设备,将三轴加速度传感器安装在驾驶人侧座椅导轨上,麦克风挂在车内后视镜上。进行路试,发现80 km/h左右时异响最明显,且只在加速时有,滑行时没有。采集的NVH 波形如图1所示,发现异响出现时麦克风信号波形(黄色)上会冒出一个尖峰,频率为586 Hz,声音强度为54.9 dB,并伴随有明显的振动。另外,该尖峰对应的频率与车速有关,车速稍微升高一点,尖峰右移,频率增大;车速稍微降低一点,尖峰左移,频率减小。

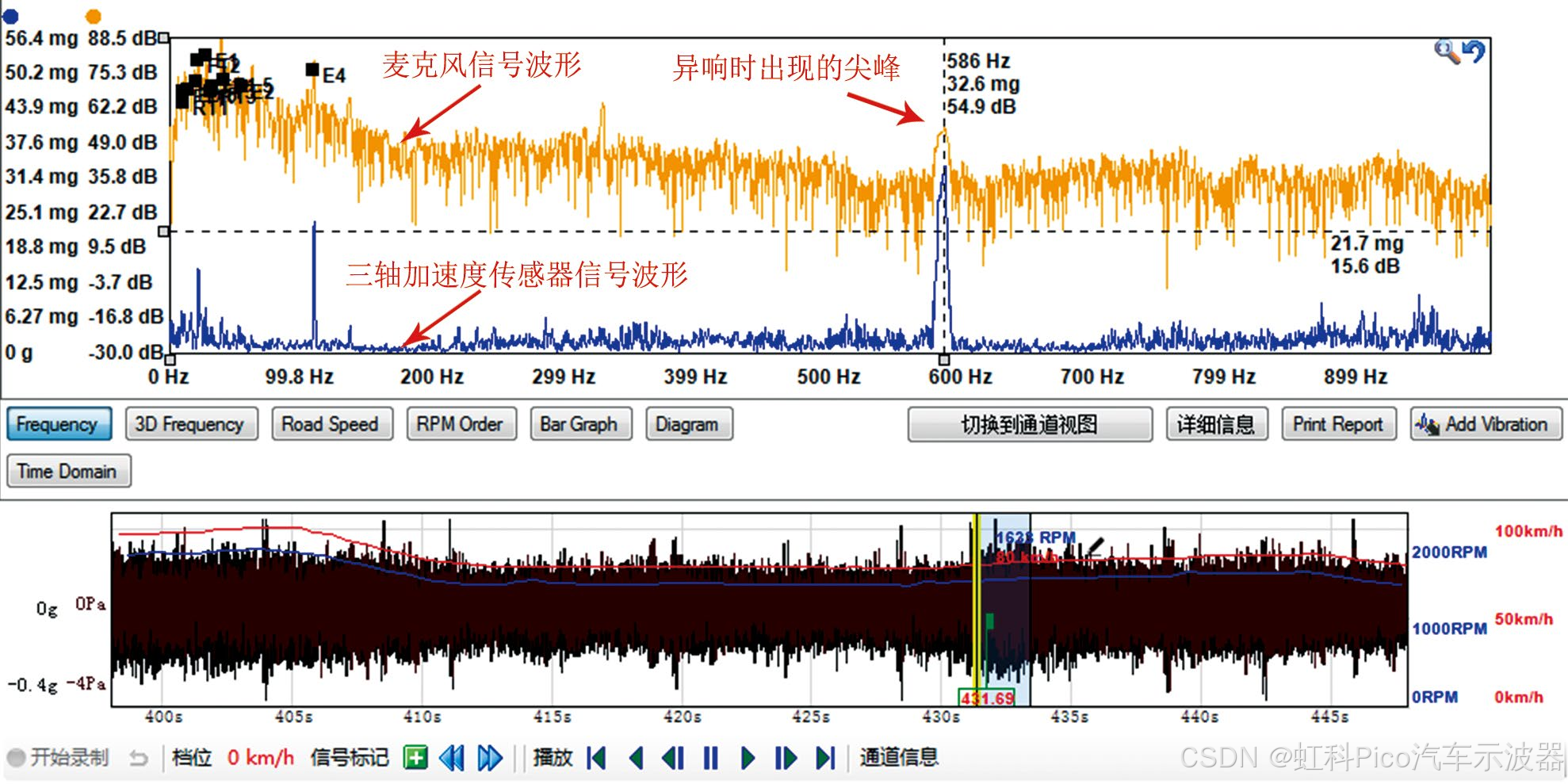

图1 NVH波形

那么频率为586 Hz左右的这个声音是不是车主反映的异响呢?使用过滤功能,选择"带通",只保留频率为520 Hz~610 Hz的声音,然后将麦克风信号导出为音频文件。播放音频文件(微信扫描图2收听),确认该频率段的声音与车主反映的异响一致。

图2 音频文件链接码

接着将三轴加速度传感器当麦克风使用,依次测量自动变速器、后差速器、传动轴过桥轴承及车轮轴承上的信号,通过对比,发现后差速器上的异响最明显(图3),由此推断异响是由后差速器发出的。

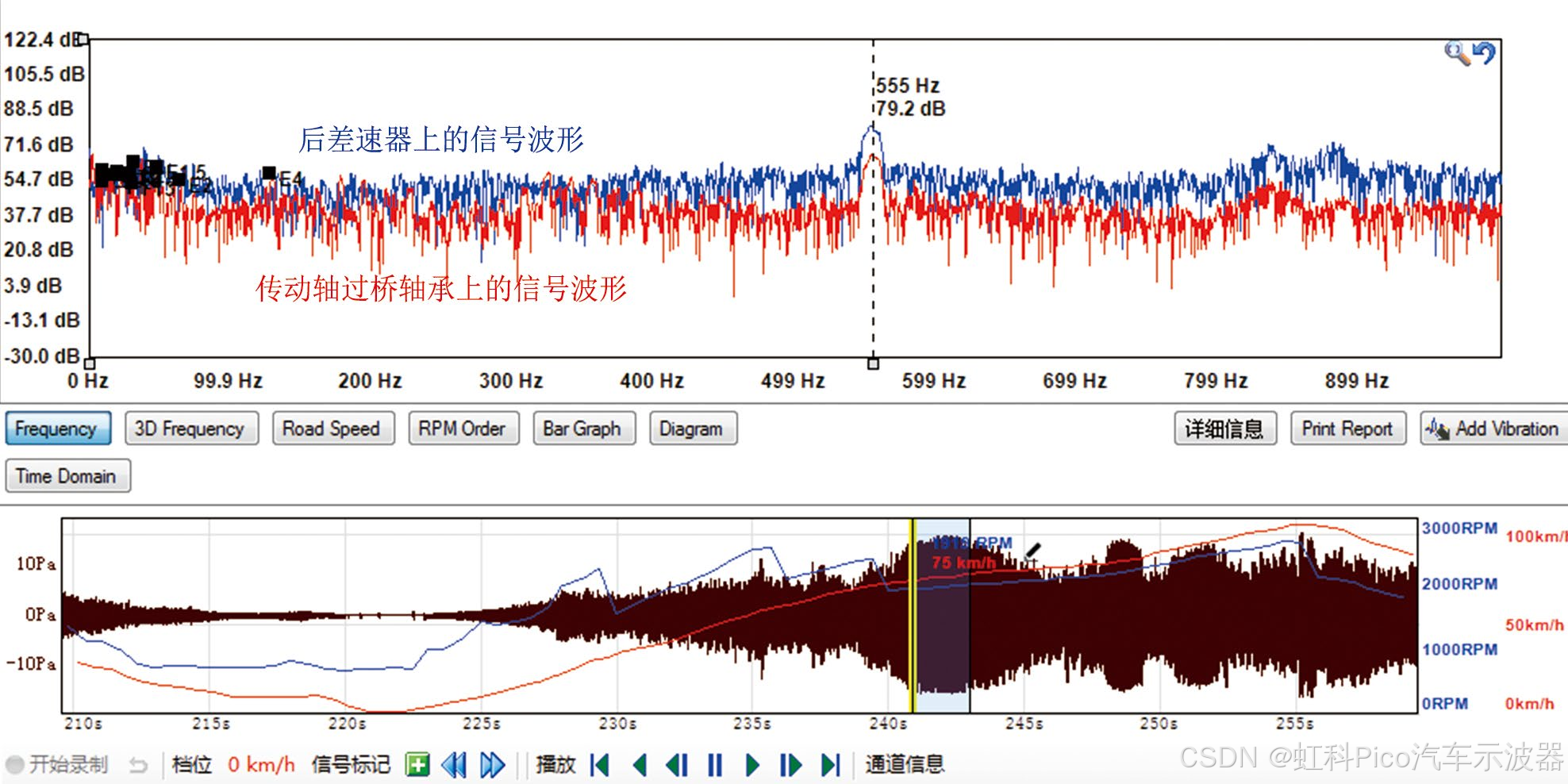

图3 后差速器和传动轴过桥轴承上的NVH波形

故障排除

更换后差速器总成后反复路试,"嗡嗡"的轰鸣声消失,故障排除。

****案例作者:****熊渊庆,Tech Gear汽车诊断学院实训老师,从事汽车维修工作16年,有9年的奔驰车维修经验。平时喜欢钻研波形诊断技术,深入解剖故障本质,从而不断提升自我。

案例出处:《汽车维护与修理》杂志 2025·10上半月刊
