CCD触发相机触发高速同步脉冲分配器

CCD触发相机触发高速同步脉冲分配器是一种用于工业视觉系统的设备，主要用于将单路脉冲信号（如来自编码器或触发源）同步分配到多个输出通道，以实现多台工业相机或同步设备的精确触发和协调控制。1 这类分配器在高速应用场景中至关重要，能确保脉冲信号的完整性、低时延和高可靠性，适用于高速计数、图像抓拍和运动控制等需求。2

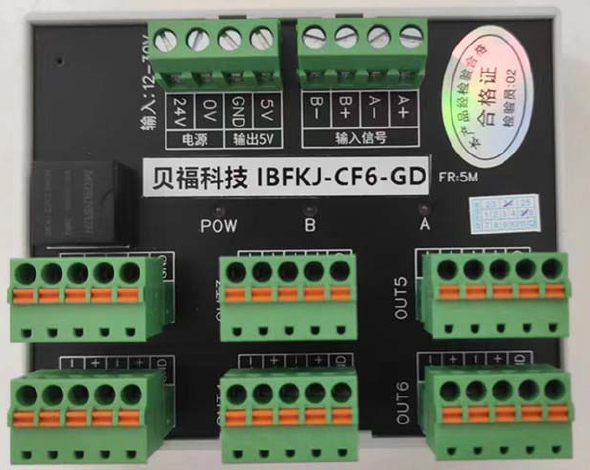

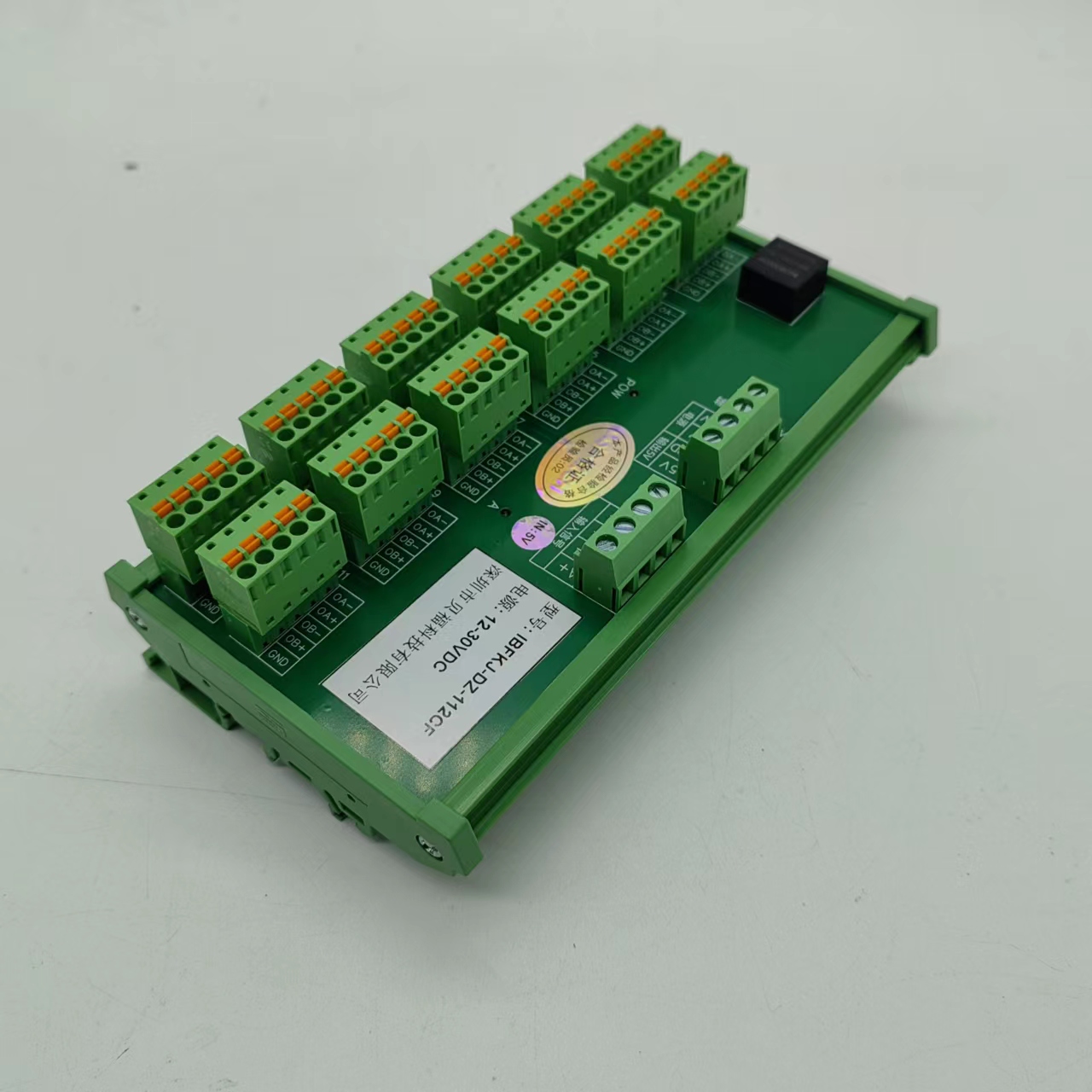

产品型号与规格

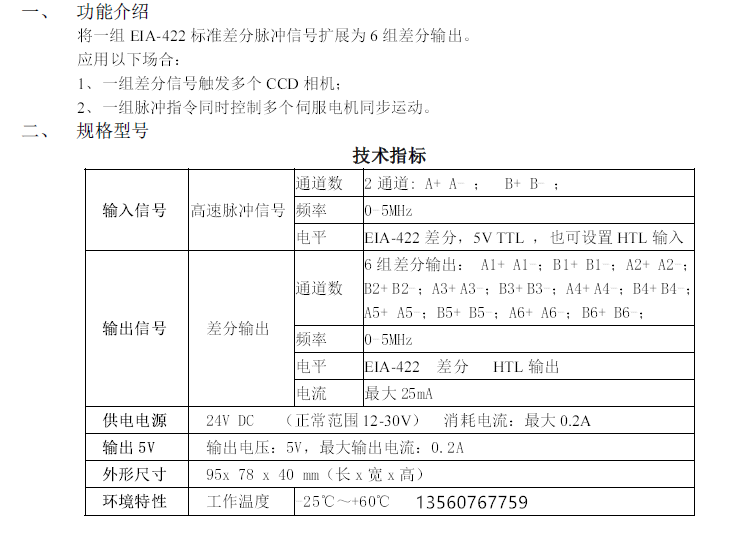

该类分配器通常提供多种输出路数配置，如1分2、1分4、1分6、1分8、1分12等，以满足不同系统规模的需求。34 例如，部分型号支持1路输入扩展为2、4、6、8或12路同步输出，输出信号可为推挽、差分（如RS422）或单端（如TTL）电平，输入频率范围可达数百kHz至2MHz，时延通常小于700ns。5 供电电压常见为5V或24VDC，工作温度范围覆盖-20℃至+50℃，部分产品支持定制化输出路数或电源配置。5

核心功能与技术特点

高速同步分配：通过多路同步分配技术，确保各输出通道脉冲信号的相位一致性和低抖动，适用于电机同步控制、高速图像采集等场景。5

信号兼容性：支持多种输入信号类型，如NPN、HTL、TTL或RS422差分信号，可适配不同编码器或触发源。5

高可靠性设计：采用隔离技术，具有高抗干扰能力，支持长期连续稳定工作，部分产品通过国军标质量认证。5

典型应用场景

工业视觉系统：多台工业相机协同工作时，通过脉冲分配器统一触发，实现高速序列图像抓拍和同步识别。2

运动控制与测量：与编码器或光栅尺配合，用于PLC无法直接处理的高速脉冲计数，扩展系统计数能力。2

自动化设备：应用于印刷、印染、检测流水线等需要多设备同步的场合，确保动作时序精确。
