精通GeoServer SLD：从静态样式到动态交互的完整指南

在地图服务领域，GeoServer作为开源GIS服务器的佼佼者，其强大的样式化能力一直是其核心优势。本文将系统性地介绍GeoServer的样式图层描述符（SLD）技术，涵盖从基础过滤器使用到高级动态参数替换的完整知识体系。

第一部分：SLD样式与过滤器基础

简介：为什么需要样式与过滤器？

地图不仅仅是数据的展示，更是信息的视觉传达。GeoServer中的过滤器让地图"智能化"------它们控制着哪些数据被显示、如何被强调。与SLD样式结合后，我们能够创建基于属性值或空间关系的定制化地图，使数据故事更加生动有力。

核心过滤器类型：

比较运算符：基于属性值的筛选
空间运算符：基于地理位置的筛选
逻辑运算符：复杂条件组合
算术运算符：数值计算与比例控制

重要提醒：本文示例基于GeoServer 2.22.4，但建议使用最新的2.25.x或2.26.x版本，确保安全性和功能完整性。

比较运算符：精准的数据筛选

比较运算符允许您基于要素的非空间属性进行精细筛选，是实现数据分层显示的基础工具。

二元比较运算符包括：

PropertyIsEqualTo / PropertyIsNotEqualTo（等于/不等于）
PropertyIsLessThan / PropertyIsLessThanOrEqualTo（小于/小于等于）
PropertyIsGreaterThan / PropertyIsGreaterThanOrEqualTo（大于/大于等于）

实战示例：人口少于100万的州

xml 复制代码

<ogc:Filter>
  <ogc:PropertyIsLessThan>
    <ogc:PropertyName>PERSONS</ogc:PropertyName>
    <ogc:Literal>1000000</ogc:Literal>
  </ogc:PropertyIsLessThan>
</ogc:Filter>

进阶：文本匹配与值比较

值比较运算符扩展了筛选能力：

PropertyIsLike：模糊匹配（如筛选名称含"new"的州）
PropertyIsNull：空值检测
PropertyIsBetween：范围筛选

模糊匹配示例：

xml 复制代码

<ogc:Filter>
	<ogc:PropertyIsLike  wildCard="%" singleChar="_" escape="!">
	  <ogc:PropertyName>STATE_NAME</ogc:PropertyName>
	  <ogc:Literal>%new%</ogc:Literal>
	</ogc:PropertyIsLike>
</ogc:Filter>

匹配结果：New York, New Jersey, New Hampshire, New Mexico

空间运算符：地理位置智能

空间运算符让地图"知道"要素在哪里，支持基于空间关系的动态样式。

常用空间运算符：

Within：在内部
Contains：包含
Intersects：相交
BBOX：边界框内

线串相交示例

xml 复制代码

<ogc:Filter xmlns:gml="http://www.opengis.net/gml">
	<ogc:Intersects>
	  <ogc:PropertyName>the_geom</ogc:PropertyName>
	  <gml:LineString>
		<gml:coordinates>-112.5,34.7 -106.8,36.7 -100.5,36.8 -97.4,42.4</gml:coordinates>
	  </gml:LineString>
	</ogc:Intersects>
</ogc:Filter>

逻辑运算符：复杂条件组合

当单一条件无法满足需求时，逻辑运算符让您构建复杂规则。

三大逻辑运算符：

AND：所有条件必须满足
OR：至少一个条件满足
NOT：条件不满足时应用

AND运算符实战：复合筛选

xml 复制代码

<ogc:Filter xmlns:gml="http://www.opengis.net/gml">
	<ogc:And>
	  <ogc:BBOX>
		<ogc:PropertyName>the_geom</ogc:PropertyName>
		<gml:Box>
		  <gml:coord>
			<gml:X>-105</gml:X> <gml:Y>35</gml:Y>
		  </gml:coord>
		  <gml:coord>
			<gml:X>-90</gml:X> <gml:Y>45</gml:Y>
		  </gml:coord>
		</gml:Box>
	  </ogc:BBOX>
	  <ogc:PropertyIsBetween>
		<ogc:PropertyName>PERSONS</ogc:PropertyName>
		<ogc:LowerBoundary>
		  <ogc:Literal>3000000</ogc:Literal>
		</ogc:LowerBoundary>
		<ogc:UpperBoundary>
		  <ogc:Literal>5000000</ogc:Literal>
		</ogc:UpperBoundary>
	  </ogc:PropertyIsBetween>
	</ogc:And>
</ogc:Filter>

筛选逻辑：既在指定边界框内，人口又在300万至500万之间的州。

算术运算符：数据驱动的可视化

算术运算符将原始数据转化为视觉变量，实现比例符号等高级效果。

可用运算符 ：Add（加）、Sub（减）、Mul（乘）、Div（除）

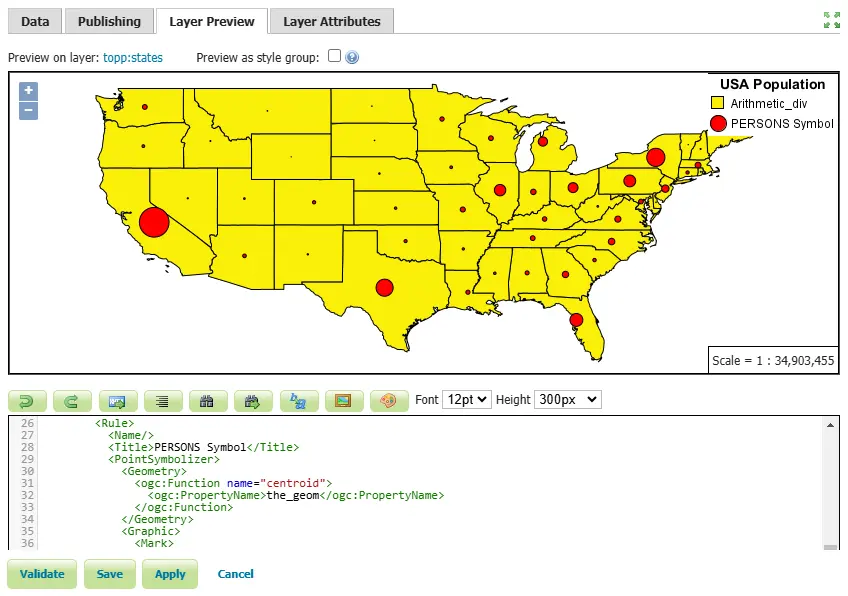

创建比例符号地图

xml 复制代码

<Rule>
	<Name/>
	<Title>PERSONS Symbol</Title>
	<PointSymbolizer>
	  <Geometry>
		<ogc:Function name="centroid">
		  <ogc:PropertyName>the_geom</ogc:PropertyName>
		</ogc:Function>
	  </Geometry>
	  <Graphic>
		<Mark>
		  <WellKnownName>circle</WellKnownName>
		  <Fill>
			<CssParameter name="fill">#FF0000</CssParameter>
		  </Fill>
		  <Stroke>
			<CssParameter name="stroke">#000000</CssParameter>
			<CssParameter name="stroke-width">1</CssParameter>
		  </Stroke>
		</Mark>
		<Size>
		  <ogc:Div>
			<ogc:PropertyName>PERSONS</ogc:PropertyName>
			<ogc:Literal>1000000</ogc:Literal>
		  </ogc:Div>
		</Size>
	  </Graphic>
	</PointSymbolizer>
</Rule>

设计亮点：

使用Centroid函数将符号置于各州中心
符号大小与人口成正比

第二部分：SLD动态参数替换

掌握了静态样式后，让我们进入更高级的动态世界。SLD变量替换（GeoServer 2.0.2+）让样式能够响应外部参数，实现真正的交互式地图。

动态样式的工作原理

请求端（WMS GetMap）：

复制代码

...&env=color:00FF00;shape:circle;size:12&...

样式端（SLD）：

xml 复制代码

<ogc:Function name="env">
  <ogc:Literal>size</ogc:Literal>
  <ogc:Literal>6</ogc:Literal>  <!-- 默认值 -->
</ogc:Function>

预定义变量：获取地图上下文

GeoServer自动提供请求上下文变量，实现自适应样式：

变量	用途示例
`wms_width` / `wms_height`	根据输出尺寸调整符号大小
`wms_scale_denominator`	比例尺相关样式切换
`wms_bbox`	视口范围感知的细节控制

完整示例：完全参数化的点样式

xml 复制代码

<PointSymbolizer>
  <Graphic>
    <Mark>
      <WellKnownName><ogc:Function name="env">
            <ogc:Literal>name</ogc:Literal>
            <ogc:Literal>square</ogc:Literal>
         </ogc:Function>
      </WellKnownName>
      <Fill>
        <CssParameter name="fill">
          #<ogc:Function name="env">
            <ogc:Literal>color</ogc:Literal>
            <ogc:Literal>FF0000</ogc:Literal>
         </ogc:Function>
        </CssParameter>
      </Fill>
    </Mark>
    <Size>
       <ogc:Function name="env">
          <ogc:Literal>size</ogc:Literal>
          <ogc:Literal>6</ogc:Literal>
       </ogc:Function>
    </Size>
  </Graphic>
</PointSymbolizer>

动态效果对比：

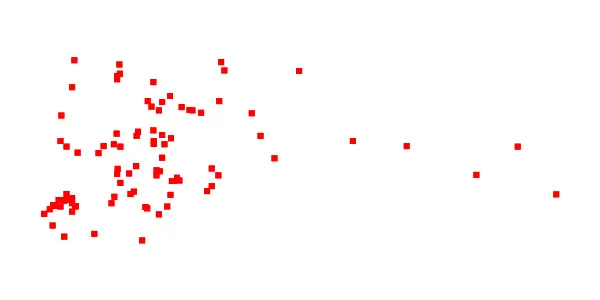

默认请求：红色正方形，大小6px

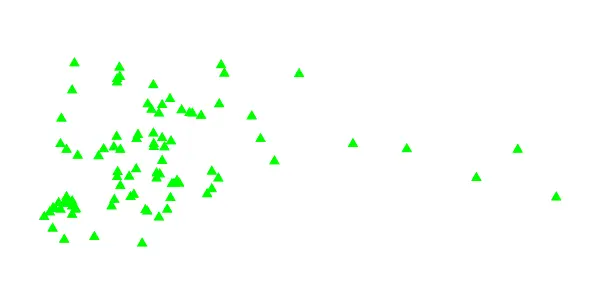

自定义请求 （&env=color:00FF00;shape:triangle;size:12）：绿色三角形，大小12px

动态过滤器：参数化的数据筛选

将变量替换与过滤器结合，创建可配置的数据视图：

xml 复制代码

<ogc:Filter>
  <ogc:PropertyIsGreaterThan>
    <ogc:PropertyName>POPULATION</ogc:PropertyName>
    <ogc:Function name="env">
      <ogc:Literal>population_threshold</ogc:Literal>
      <ogc:Literal>1000000</ogc:Literal>
    </ogc:Function>
  </ogc:PropertyIsGreaterThan>
</ogc:Filter>

应用场景：用户可通过界面滑块实时调整人口阈值，动态更新显示哪些城市。

综合应用场景与最佳实践

典型应用场景

多主题地图系统
- 基础数据 + 多个参数化样式
- 用户选择"人口主题" → 显示人口相关可视化
- 切换"经济主题" → 立即显示收入分布图
自适应地图服务

xml 复制代码

<Size>
 <ogc:Div>
   <ogc:PropertyName>IMPORTANCE</ogc:PropertyName>
   <ogc:Function name="env">
	 <ogc:Literal>detail_level</ogc:Literal>
	 <ogc:Literal>1000</ogc:Literal>
   </ogc:Function>
 </ogc:Div>
</Size>

结语

GeoServer的SLD样式系统是一个强大而灵活的工具集，从简单的数据过滤到复杂的动态可视化，它能够满足各种地图展示需求。通过本文介绍的技术，您可以：

✅ 创建智能过滤的地图 ------让数据自己"说话"

✅ 构建动态交互应用 ------响应用户输入实时更新

✅ 实现专业级可视化 ------满足最苛刻的制图要求

✅ 降低维护成本------一套样式，多种用途

无论是发布静态参考地图，还是构建复杂的GIS分析平台，SLD技术都能提供坚实的基础。
