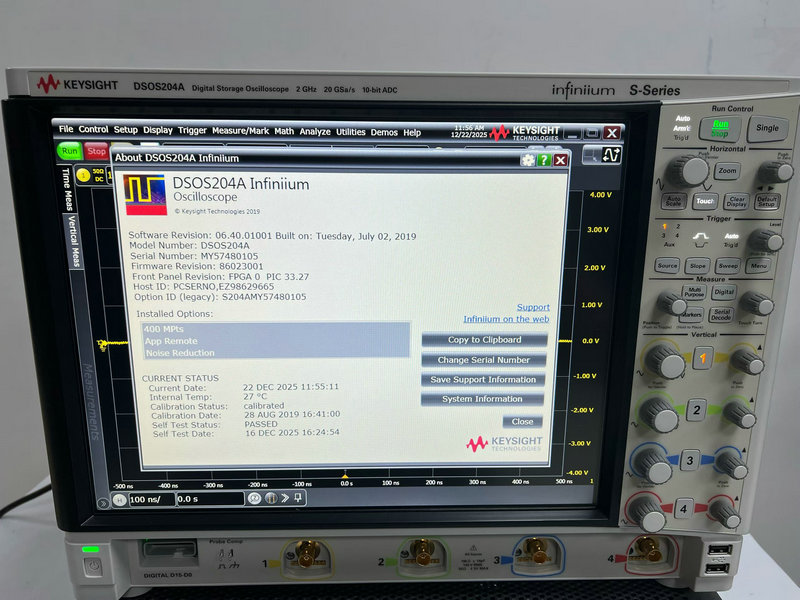

一、产品定位与技术革新 是德科技Infiniium S系列DSOS204A是一款面向高速数字设计与精密信号分析的高性能示波器，融合了10位ADC转换技术、超低噪声前端与智能化触发系统。其核心突破在于实现了2 GHz带宽、20 GSa/s采样率与100 Mpts/通道的深存储深度，支持PCIe 5.0、USB4等高速接口的物理层测试。设备采用模块化架构，支持通过USB 3.0与LAN接口实现远程控制，兼容SCPI及IVI-COM标准，满足工业4.0时代的智能化测试需求。
二、关键技术参数 参数类别 技术指标 带宽 2 GHz（可升级至8 GHz，需选件） 采样率 20 GSa/s（半通道），10 GSa/s（全通道） 存储深度 100 Mpts/通道（标配），支持扩展至1 Gpts/通道 通道数 4个模拟通道，16个数字通道（需MSO选件） 触发系统 支持边沿、脉宽、码型、序列及超时触发，分辨率达1 ps 接口 USB 3.0、LAN（LXI Core 2011）、GPIB（可选）、HDMI显示输出 物理特性 19英寸机架式设计（432×210×483 mm），重量15 kg，工作温度0℃至40℃ 三、核心功能解析 10位ADC与低噪声前端 采用10位垂直分辨率ADC，相比传统8位示波器信噪比提升4倍。 内置低噪声放大器，确保微弱信号检测能力，适用于电源完整性分析。 高级触发与协议解码 智能触发：支持脉宽、欠幅、逻辑组合等多条件触发，捕获复杂异常信号。 协议解码：内置PCIe 5.0、USB4、HDMI 2.1等高速总线解码库，支持眼图交叉点分析。 抖动与眼图分析 抖动分解：通过时间间隔误差（TIE）分析，分离随机抖动（RJ）与确定性抖动（DJ）。 眼图模板测试：支持自定义模板，评估信号质量余量（SQM）。 远程控制与自动化
