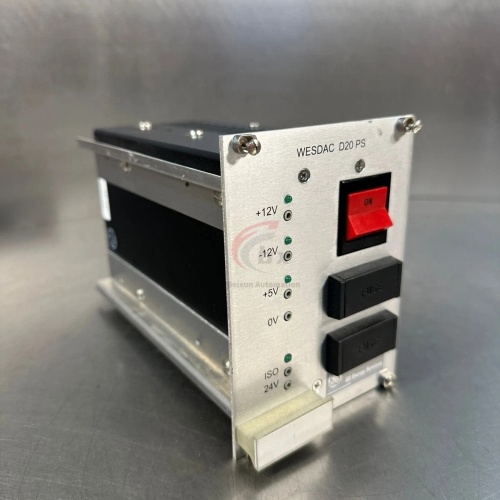

WESDAC D20 PS是GE旗下WESDAC D20系列工业级控制系统专用电源模块，专为工业自动化与过程控制系统的核心供电需求设计，核心功能是将现场输入的交流电压转换为稳定的直流电压，为D20系列控制系统的CPU模块、I/O模块、通信模块等核心组件提供持续可靠的供电支持。产品具备完善的过流、过压、过热及短路保护功能，支持冗余供电配置，符合IEC 61131-2工业控制设备标准及UL 508安全标准，采用工业级加固封装设计，可直接集成于WESDAC D20系列标准机架，适配高温、高湿度、多电磁干扰的工业现场环境，为电力、石油化工等行业的关键控制场景提供安全稳定的供电保障，确保控制系统连续无间断运行。
具体参数
品牌 GE（WESDAC系列）
产品系列 WESDAC D20系列控制系统电源模块
产品类型 工业级控制系统专用电源模块
型号 WESDAC D20 PS
输入电压 AC 110-240V ±10%
输出电压 DC 5V、DC 24V
输出功率 150W 额定功率
输出电流 DC 5V：20A；DC 24V：3A
供电方式 支持1+1冗余供电配置
工作温度范围 0℃ - 65℃
存储温度范围 -40℃ - 85℃
相对湿度 5% - 95% 非冷凝
防护等级 IP20（模块级）
电气隔离 输入与输出间2500V AC隔离（1分钟）
安装方式 WESDAC D20系列标准机架插槽安装
尺寸 108mm×225mm×82mm（长×宽×高）
重量 约1.5kg
认证资质 CE、UL、CSA、IEC 61131-2
保护功能 过流保护、过压保护、过热保护、短路保护、反接保护

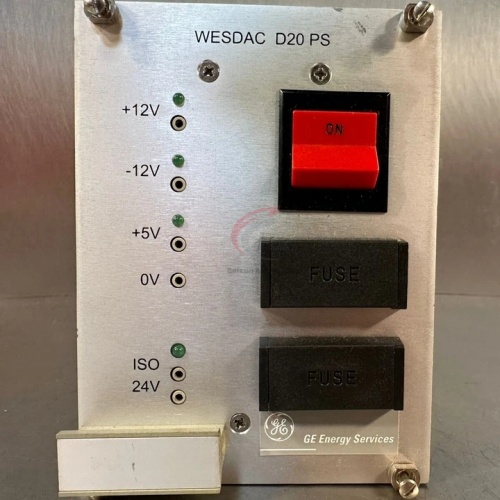

指示灯 电源运行指示灯、故障报警指示灯、冗余状态指示灯
产品性能
宽范围AC输入设计，兼容110-240V电压输入，适配不同地区及工业现场的供电环境，通用性强
双路稳定直流输出，精准匹配D20系列控制系统各模块供电需求，输出电压纹波小，供电稳定性优异
支持1+1冗余供电配置，冗余模块间无缝切换，确保单模块故障时系统供电不中断，大幅提升系统可靠性
集成多重安全保护功能，可快速响应过流、过压、短路等异常工况，有效保护电源模块及后端控制组件免受损坏
2500V AC高电气隔离强度，搭配工业级抗电磁干扰电路设计，可有效抵御现场电磁辐射与浪涌冲击，保障供电质量
0℃ - 65℃宽温工作范围，配合工业级加固封装，可在高温、高湿等复杂工业现场长期稳定运行，环境适应性强
与WESDAC D20系列控制系统深度兼容，即插即用，无需额外适配调试，简化系统集成与维护流程
配备多状态直观指示灯，可实时反馈电源运行状态、故障信息及冗余工作状态，便于运维人员快速排查问题
高可靠性设计，MTBF≥2,500,000小时，满足工业现场24小时不间断运行的严苛需求
应用领域
电力行业（电厂DCS控制系统、变电站自动化系统）
石油化工行业（化工生产过程控制系统、油气输送管线监控系统）
冶金行业（钢铁生产自动化系统、有色金属冶炼控制系统）
煤化工行业（气化炉控制系统、化工原料精制控制系统）
水处理行业（污水处理厂自动化系统、供水网络调度系统）
水泥行业（水泥生产工艺流程控制系统）
造纸行业（造纸生产线自动化控制系统）
同系列型号
GE WESDAC D20 PS-100
GE WESDAC D20 PS-200
GE WESDAC D20 PSM
GE WESDAC D20 PSR
GE WESDAC D20 PSS
GE WESDAC D20 PSW
