第1+1篇 KBD300A 通用键盘详解：DIP 开关与接口配置
KBD300A 是 Pelco 公司推出的一款通用控制键盘，广泛应用于安防监控系统。它能够操作 CCTV 摄像机、矩阵切换器（如 CM6700、CM6800）、接收器以及多路复用器，是监控中心的核心控制设备之一。其后板配备了一个 8 位 DIP 开关，用于配置键盘的地址、工作模式和特定功能；同时还提供 RJ45 接口，用于数据通信和供电。

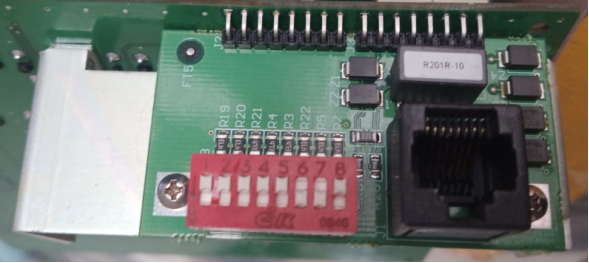

🔧 DIP 开关的访问与操作
- 位置：位于键盘后板 RJ45 接口旁边。
- 保护：通常有一个小盖板，需要拆下两颗 Phillips 螺丝才能访问。
- 生效时机：所有设置在设备上电时生效。上电过程中操纵杆必须保持中性位置，以确保正确初始化。
- 开关状态：二进制形式（ON/OFF），ON 通常对应向下位置。
🎛 DIP 开关功能详解
开关 1--4：键盘地址配置
- 用于设定键盘在多键盘系统中的唯一地址，范围 1--16。
- CM6700 支持地址 1--8；CM6800 支持最多 16 个。
- 地址采用二进制组合（OFF=0，ON=1），例如：
- 0000 → 地址 1
- 0010 → 地址 5
- 1111 → 地址 16
- 注意事项：每个键盘必须有唯一地址，否则会导致冲突。建议按升序分配，便于系统编程和维护。
📋 地址配置二进制组合表（DIP SW1--SW4）
| 地址号 | SW1 | SW2 | SW3 | SW4 | 二进制组合 |
|---|---|---|---|---|---|
| 1 | OFF | OFF | OFF | OFF | 0000 |
| 2 | ON | OFF | OFF | OFF | 1000 |
| 3 | OFF | ON | OFF | OFF | 0100 |
| 4 | ON | ON | OFF | OFF | 1100 |
| 5 | OFF | OFF | ON | OFF | 0010 |
| 6 | ON | OFF | ON | OFF | 1010 |
| 7 | OFF | ON | ON | OFF | 0110 |
| 8 | ON | ON | ON | OFF | 1110 |
| 9 | OFF | OFF | OFF | ON | 0001 |
| 10 | ON | OFF | OFF | ON | 1001 |
| 11 | OFF | ON | OFF | ON | 0101 |
| 12 | ON | ON | OFF | ON | 1101 |
| 13 | OFF | OFF | ON | ON | 0011 |
| 14 | ON | OFF | ON | ON | 1011 |
| 15 | OFF | ON | ON | ON | 0111 |
| 16 | ON | ON | ON | ON | 1111 |
🔎 使用说明
- OFF=0，ON=1，从 SW1 到 SW4 依次读取，形成二进制数。
- 地址范围为 1--16，其中地址 1 对应全 OFF，地址 16 对应全 ON。
- CM6700 系统支持地址 1--8；CM6800 系统支持地址 1--16。
- 在多键盘系统中，每个键盘必须有唯一地址，避免冲突。
开关 5：主要模式选择
- OFF → 标准矩阵模式（CM6700、CM6800 或 CM9760-MDA）。
- ON → Direct P、Direct D 或 ASCII 模式，用于独立或远程操作。
- 应用场景：
- 矩阵模式适合大型集中控制系统。
- Direct 模式适合直接控制摄像机或接收器，无需矩阵。
- ASCII 模式用于远程通信或与第三方系统集成。
开关 6：Turbo Pan 激活
- OFF → 禁用 Turbo Pan（标准速度）。
- ON → 启用 Turbo Pan（更快平移速度）。
- 说明：Turbo Pan 可提升兼容摄像机的平移速度，适合快速跟踪目标。此设置可在通电时调整，无需重启。
开关 7--8：模式子选择
与开关 5 配合使用，进一步细化操作模式：
- 标准矩阵模式：SW5=OFF，SW7=OFF，SW8=OFF。
- Direct P 模式：SW5=ON，SW7=OFF，SW8=OFF。
- Direct D 模式：SW5=ON，SW7=ON，SW8=OFF（固件 5.00+）。
- CM6700 ASCII 模式：SW5=ON，SW7=ON，SW8=OFF。
- CM6800 ASCII 模式：SW5=ON，SW7=ON，SW8=ON。
- CM9760-MDA 模式：SW5=ON，SW7=OFF，SW8=ON。
⚙️ 常见配置与应用场景
- 标准矩阵模式：最常见配置，支持完整系统编程（摄像机序列、区域创建、多路复用器控制）。
- Direct P/D 模式：无需矩阵切换器，直接控制接收器或球机，适合小型系统或临时部署。
- ASCII 模式：用于远程 RS-232/RS-422/RS-485 通信，适合拨号或联网控制，常见于跨区域监控。
- CM9760-MDA 模式：专用于主分配放大器编程。
🔌 RJ45 接口与布线详解
KBD300A 的 RJ45 接口是一种 8 针模块化连接器，既传输数据又提供电源。支持 RS-485/RS-422 差分通信，最大传输距离可达 4,000 英尺。
引脚定义
- Pin 1：Tx+
- Pin 2：Tx-
- Pin 3：12 VAC/DC 电源输入
- Pin 4：12 VAC/DC 电源输入（非极性）
- Pin 5：GND
- Pin 6：NC
- Pin 7：Rx-
- Pin 8：Rx+
连接方式
- 本地连接：直接插入矩阵控制单元的键盘端口，电源由 SCU 提供。
- 远程连接：需 KBDKIT 墙块和变压器，使用屏蔽双绞线布线。
- ASCII 模式：需 RS-232/RS-422 转换器，波特率 9600。
- Direct 模式：直接连接接收器，支持最多 16 个设备。
📌 使用与维护注意事项
- 确保每个键盘地址唯一。
- 使用屏蔽双绞线减少干扰，避免信号衰减。
- 上电初始化时操纵杆保持中性。
- 推荐固件版本 ≥ 5.00，以支持高级功能（如 ASCII 模式、两位数监视器支持）。
- 故障排查时，检查 RJ45 接口布线和 DIP 开关设置是否匹配。
