Altium Designer19 PCB文件与gerber文件的导出与导入

在实际PCB加工过程中，厂商往往会要求客户提供gerber文件来进行加工。使用AD来画版图的情况下，需要单独导出gerber文件，同时可能会存在需要导入gerber模板，并以此为基础进行PCB layout修改的情况，本文将以AD19为例，介绍AD中PCB layout与gerber文件如何交互。

从PCB导出gerber文件

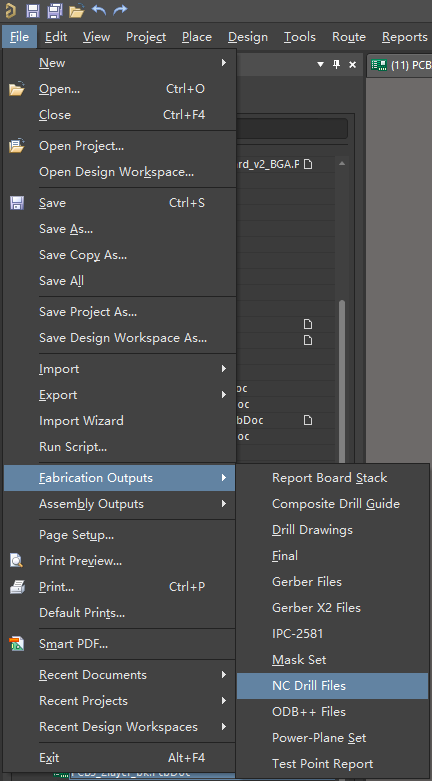

导出的gerber文件分三个种类，

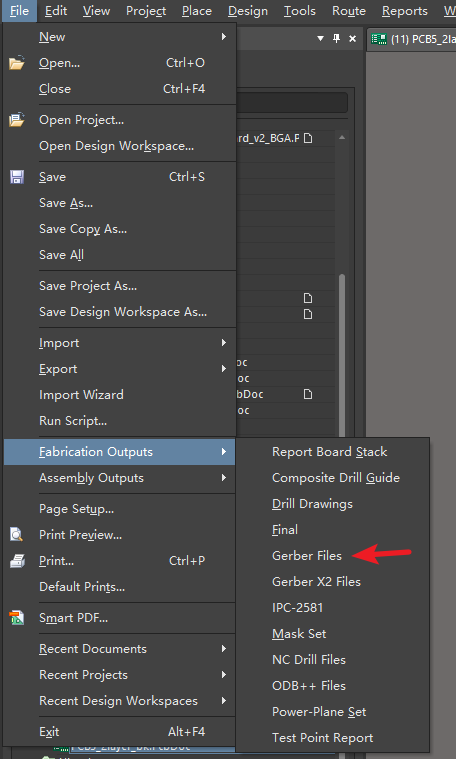

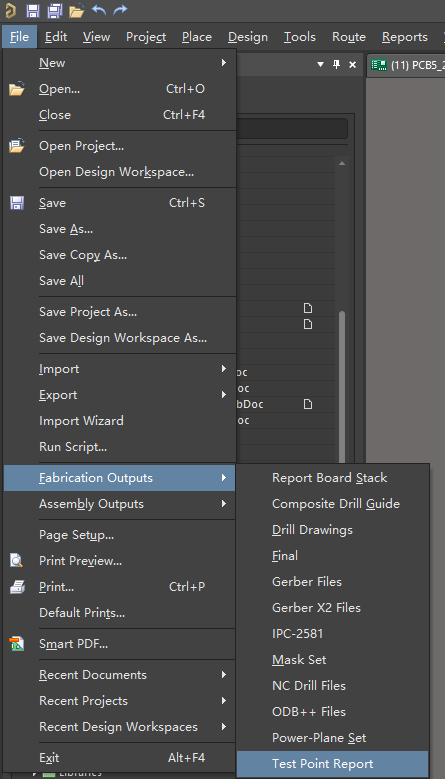

从File>Fabrication Outputs>Gerber Files

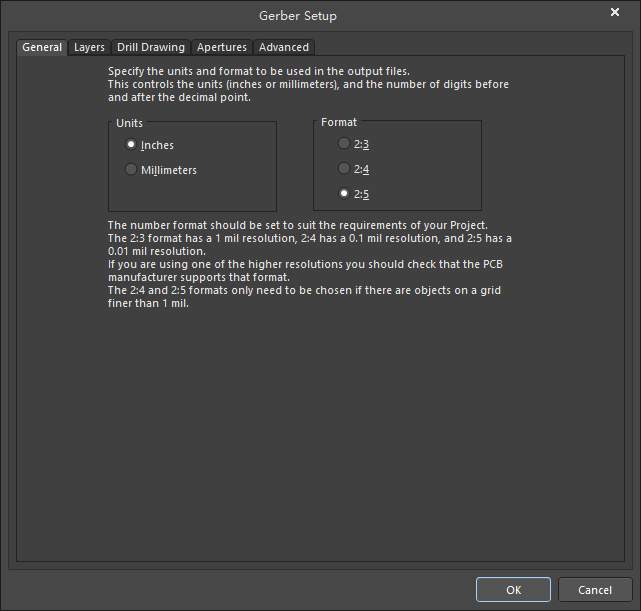

选择导出设定：General 选项中通常选择英制 Inches 2:5 格式，表示0.01 mil的精度。（其实这里选择哪一种都无所谓，只要保证导入和导出格式一致即可；但因为PCB生产商的光绘机大都是默认2:5的比例及英制，为了减少误差建议选择以上单位及比例）

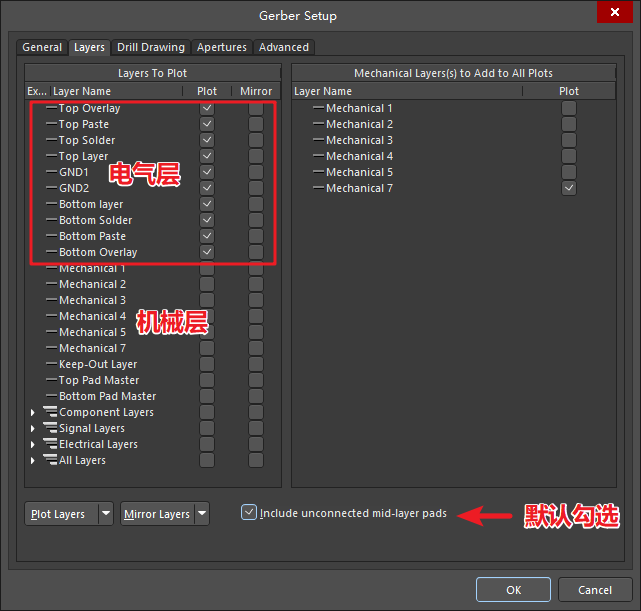

选择导出设定：Layers选项选择使用的实际层，可以所有层都在这一步中全部输出，也可由先输出电气层，后面再输出一次机械层。（注意:Mirror的选择框不要打钩，否则导出的文件将产生镜像，加工的图纸是反的）
如果要选中所有层，可以右键>Plot Layers> All On

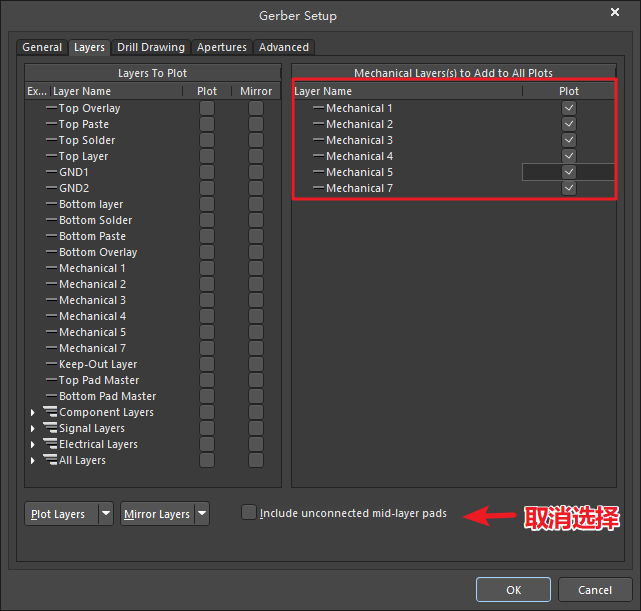

单独导出机械层的设置：

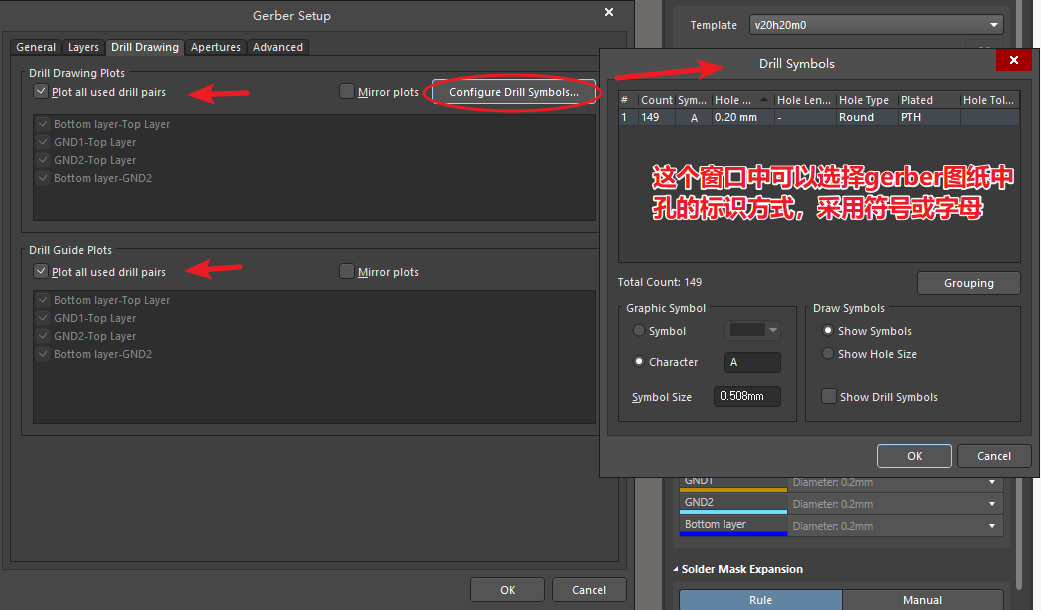

Drill Drawing 中勾选"Plot all used drill Pairs"及"Plot all used drill pairs"，表示对用到的钻孔类型都进行输出

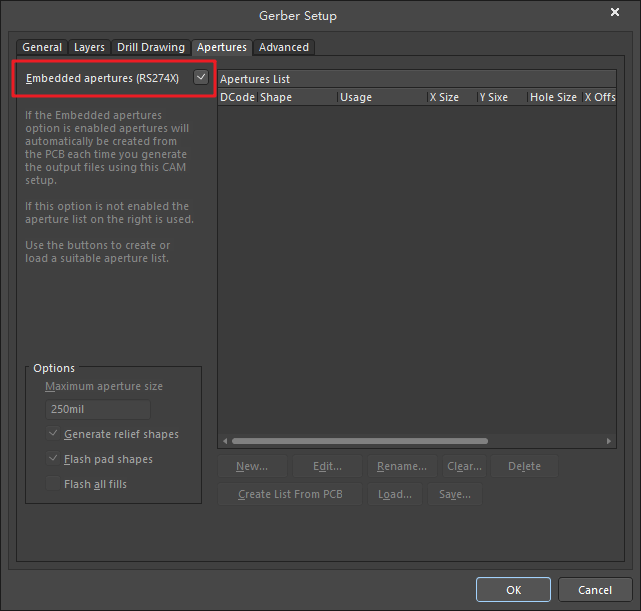

Apertures 默认设置，选择"RS274X"格式进行输出，如果后面要导入gerber，这个格式要保持一致

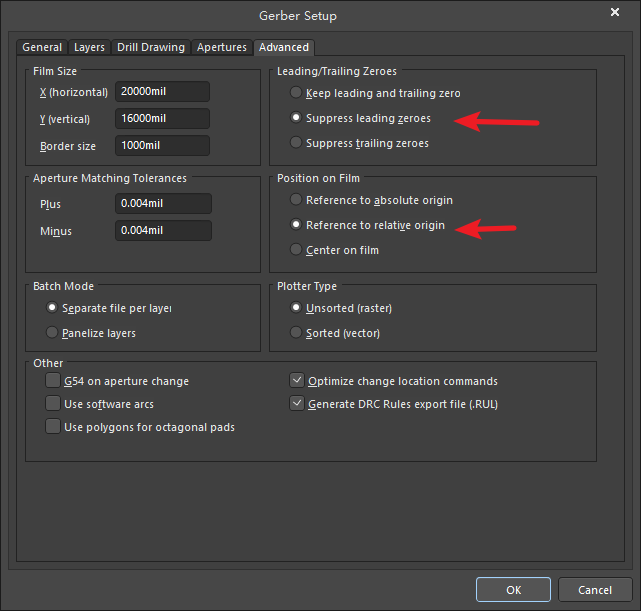

Advanced选项中，选择最通用的Suppress leading zeros防止孔径、线宽解析错误，选择Relative origin防止整体偏移或坐标异常。

最终点击OK即可导出。

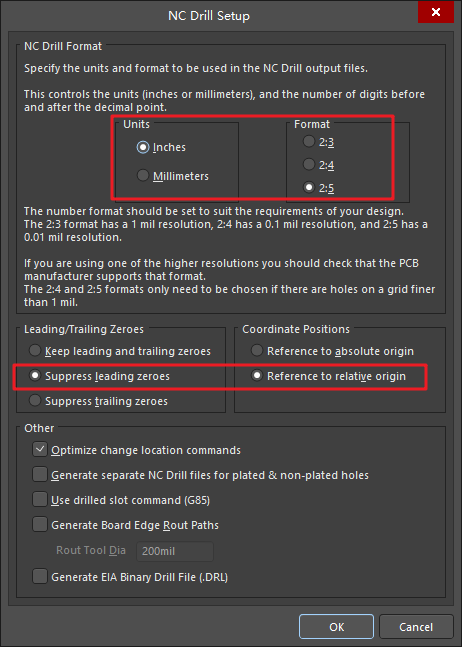

导出设置：

点击OK即可。自动生成的CAM窗口可以关闭，无需保存。

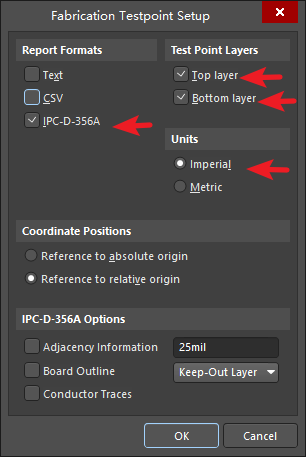

在提交Gerber文件给板厂时，同时生成IPC网表给厂家核对，那么在制板时就可以检查出一些常规的开短路问题，可避免一些损失。同时在后续Gerber文件导出为PCB文件时，也可以选择导入这一步生成的网表。

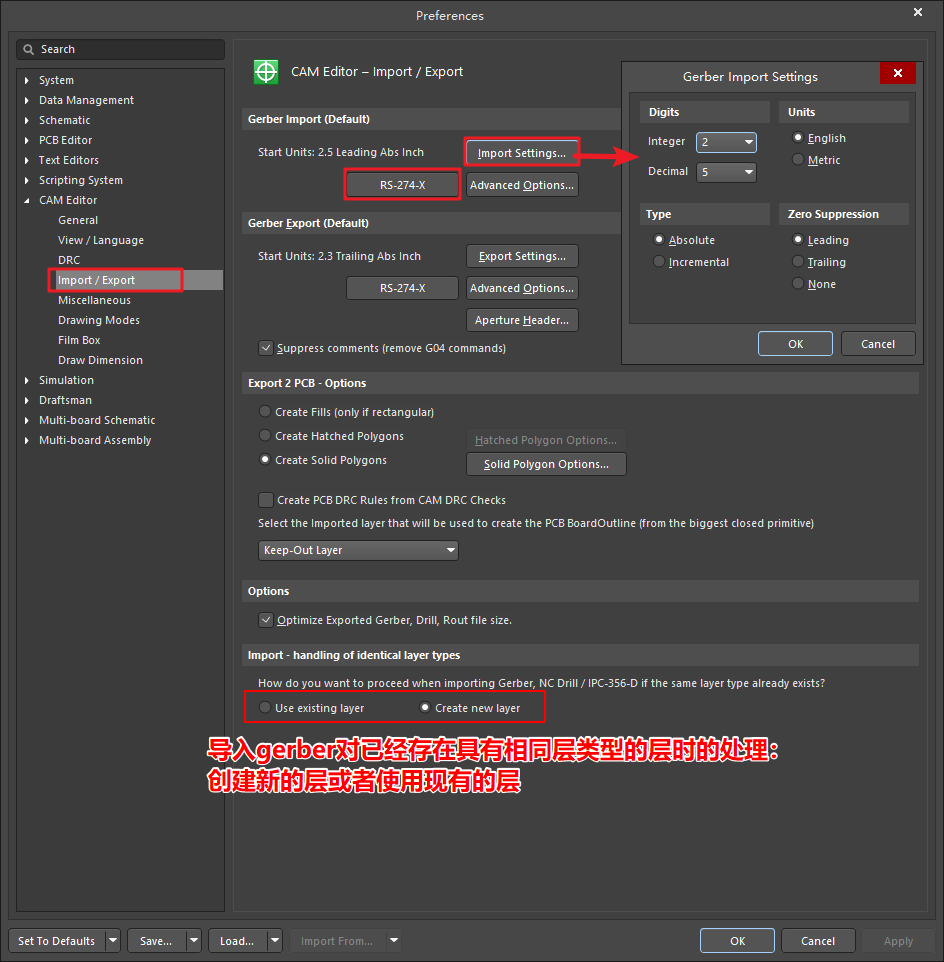

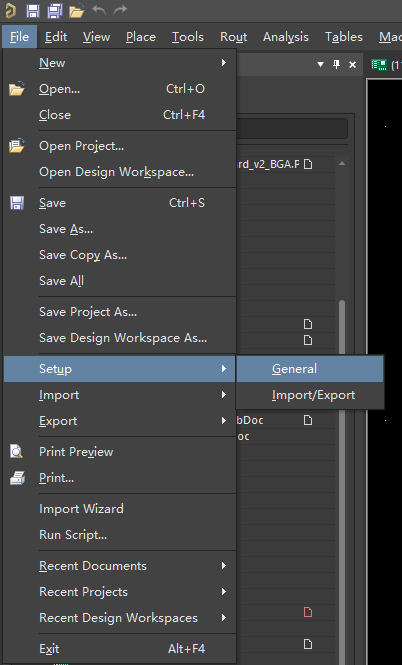

新建CAM文件后，通过File>Setup>General进入导入gerber文件的设置

Import Setting中格式的设置要与导出gerber时的一致。

English → 表示 Gerber 坐标单位是 inch

Metric → 表示 Gerber 坐标单位是 mm

同时最后建议选择Use existing layer，以便将加载的PCB板汇总到同一个CAM面板上，即多步骤面板化。

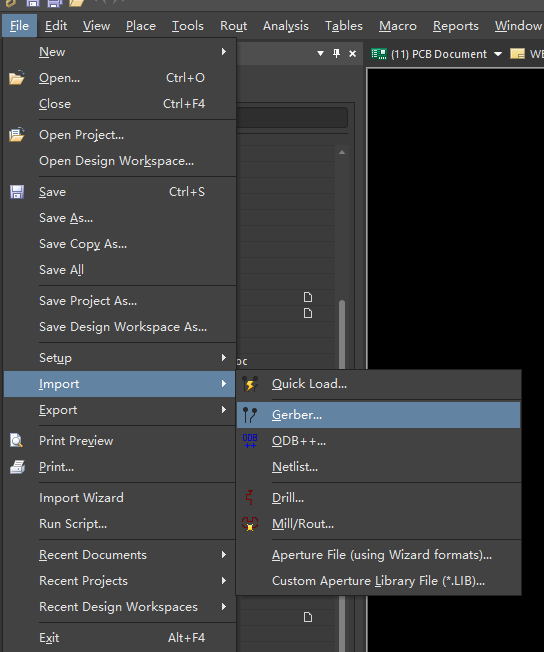

导入Gerber文件，从File>Import>Gerber菜单进入，找到gerber文件目录，全部导入

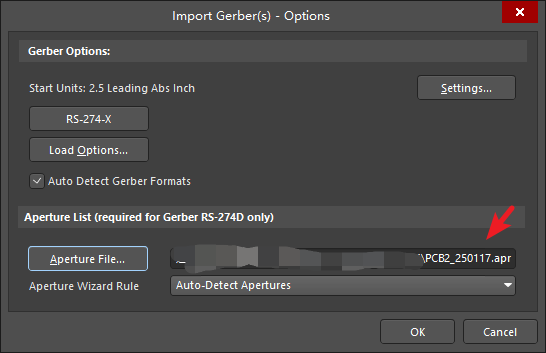

选择Aperture文件

点击OK之后，会弹出logs文件，检查没有Error后直接关闭。

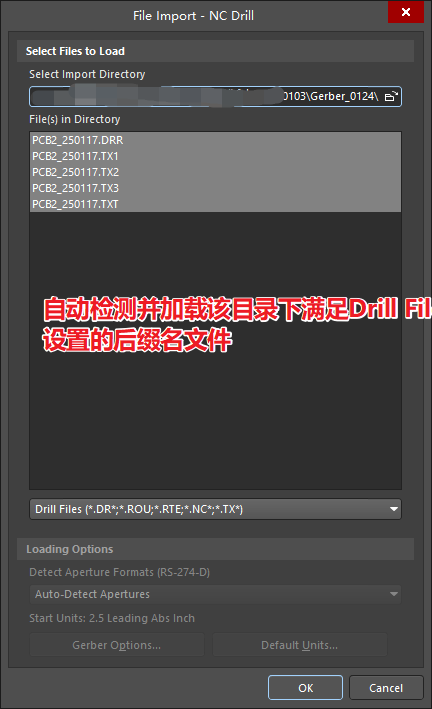

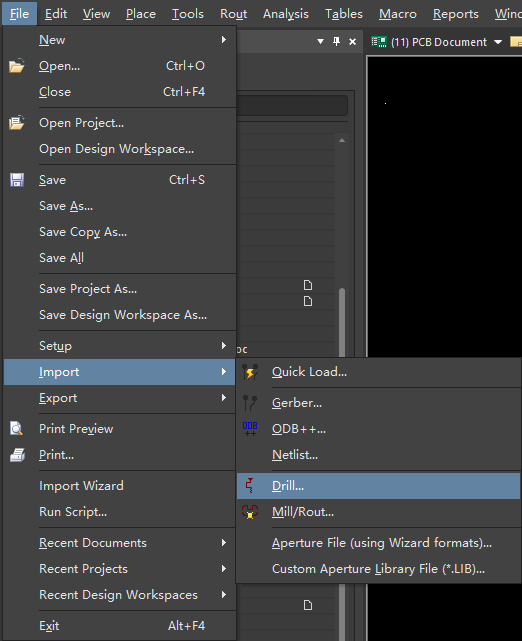

导入钻孔文件：从File>Import>Drill菜单进入，找到gerber文件目录，全部导入

点击OK后，确认logs文件无误。

CAM编辑窗口中确认导入文件图形无误。

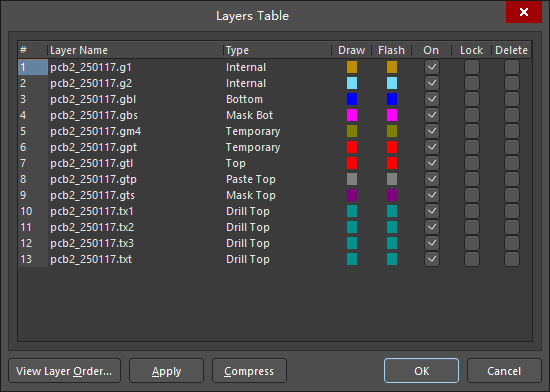

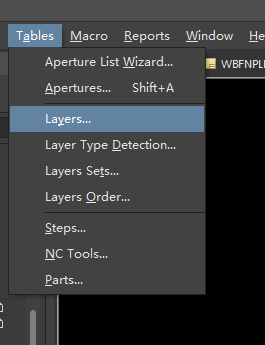

通过Tables>Layers可查看层关系是否正确

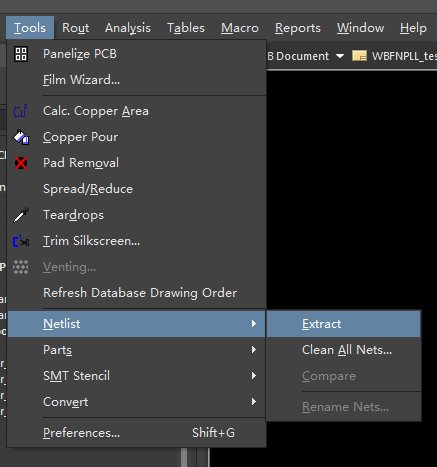

提取网格表：Tools>Netlist>Extract

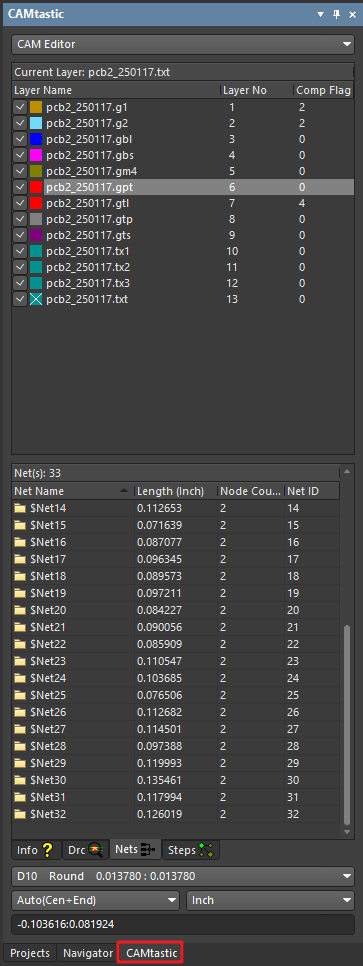

网表可以在CAMtastic中查看：

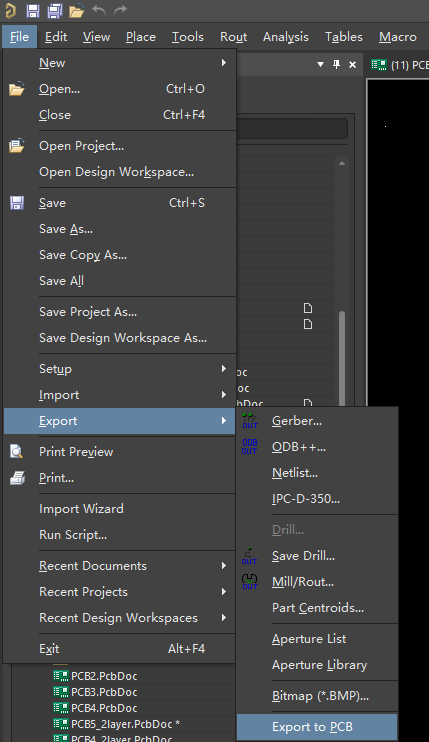

导出PCB文件，根据File>Export>Export to PCB可以自动根据CAM文件中的图形和网表生成PCB。
