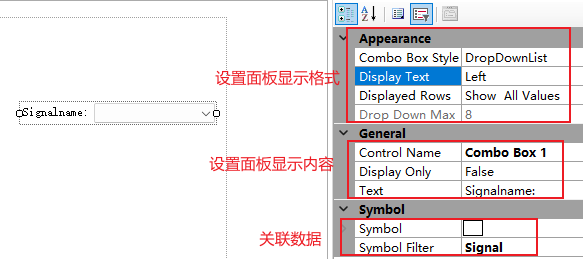

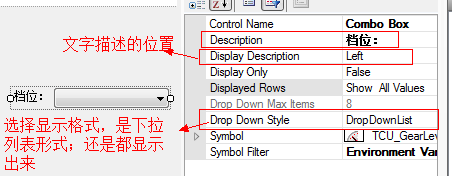

- [3.8 Combo Box](#3.8 Combo Box)
- [3.9 Compass](#3.9 Compass)
- [3.10 Complex Data Control](#3.10 Complex Data Control)

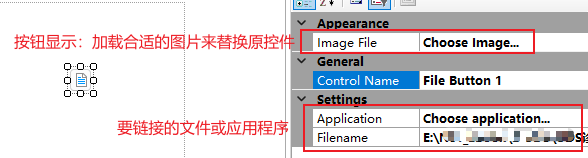

- [3.11 File Button](#3.11 File Button)

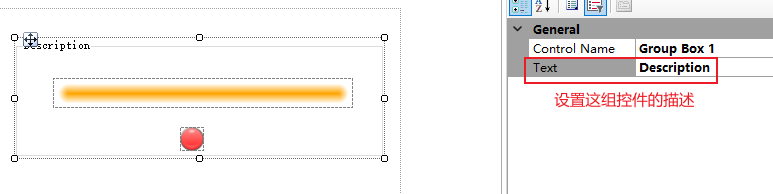

- [3.12 Group Box](#3.12 Group Box)
- [3.13 Hex/Text Editor](#3.13 Hex/Text Editor)

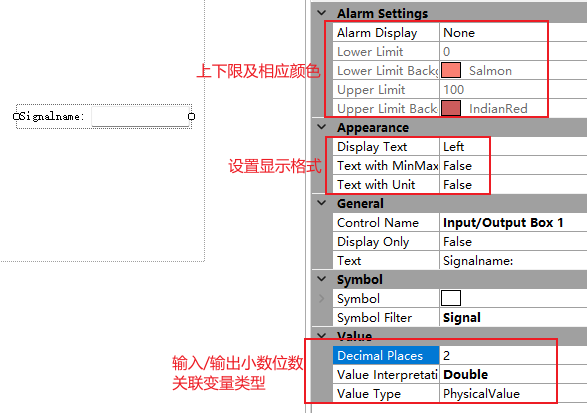

- [3.14 Input/Output Box](#3.14 Input/Output Box)

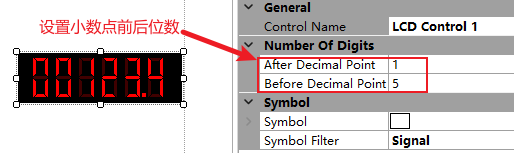

- [3.15 LCD Control](#3.15 LCD Control)

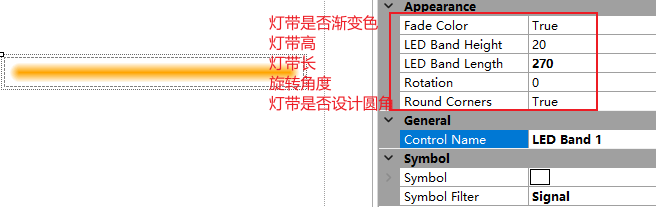

- [3.16 LED Band](#3.16 LED Band)

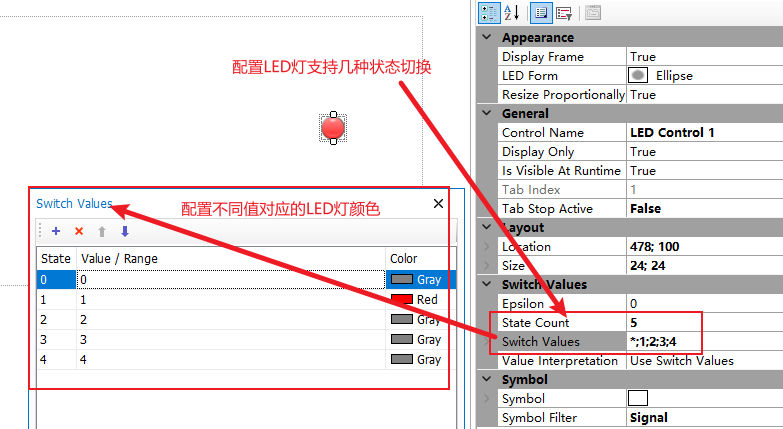

- [3.17 LED Control](#3.17 LED Control)

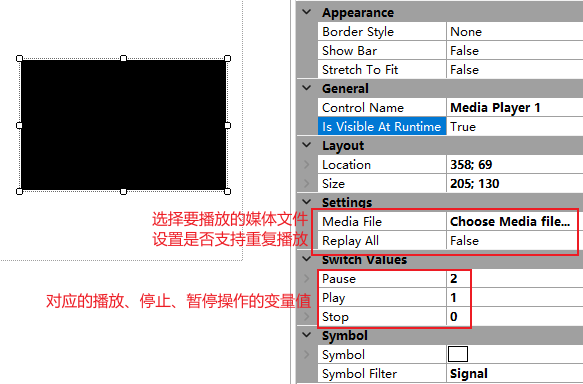

- [3.18 Media Player](#3.18 Media Player)
- [3.19 Media Stream Control](#3.19 Media Stream Control)
- [3.20 Meter](#3.20 Meter)
- [3.21 Method Call Control](#3.21 Method Call Control)
- [3.22 NM Control](#3.22 NM Control)

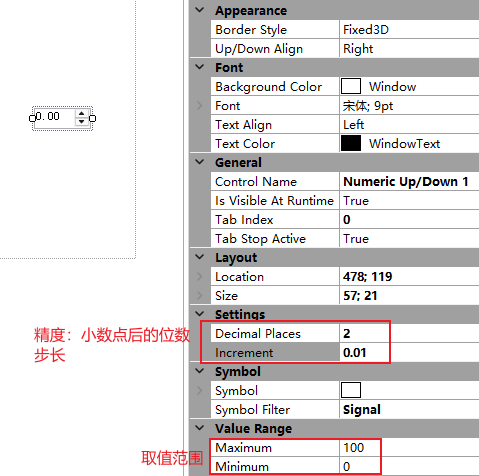

- [3.23 Numeric Up/Down](#3.23 Numeric Up/Down)

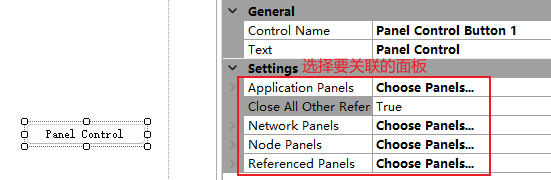

- [3.24 Panel Control Button](#3.24 Panel Control Button)

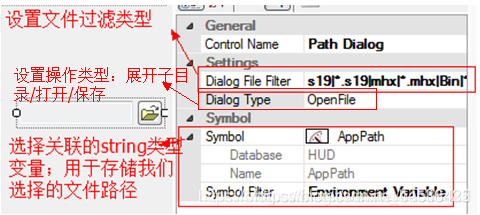

- [3.25 Path Dialog](#3.25 Path Dialog)

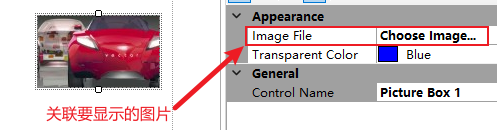

- [3.26 Picture Box](#3.26 Picture Box)

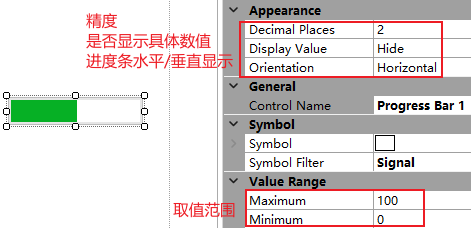

- [3.27 Progress Bar](#3.27 Progress Bar)

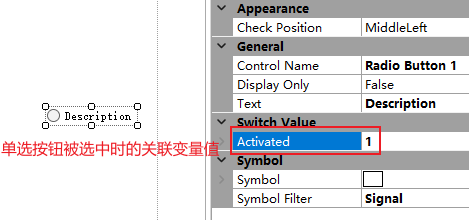

- [3.28 Radio Button](#3.28 Radio Button)

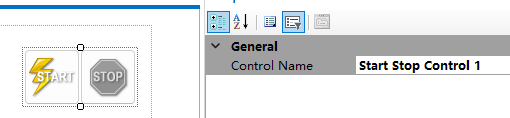

- [3.29 Start Stop Control](#3.29 Start Stop Control)
- [3.30 Static Text](#3.30 Static Text)

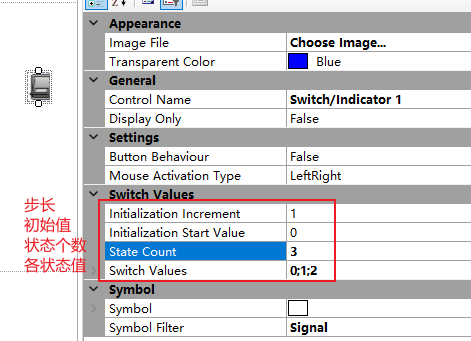

- [3.31 Switch/Indicator](#3.31 Switch/Indicator)
- [3.32 Tab Control](#3.32 Tab Control)

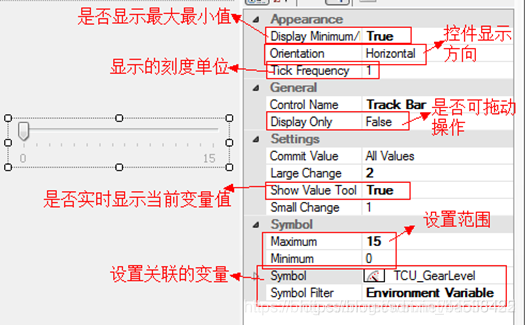

- [3.33 Track Bar](#3.33 Track Bar)

1. 简介

CANoe 为我们提供了制作交互面板的功能------Panel Designer，通过该工具我们可以创建面板、为控件关联信号或变量。当我们对控件进行操作时，会相应改变该控件关联的变量值，也可以通过 CAPL 脚本获取控件关联的变量值。

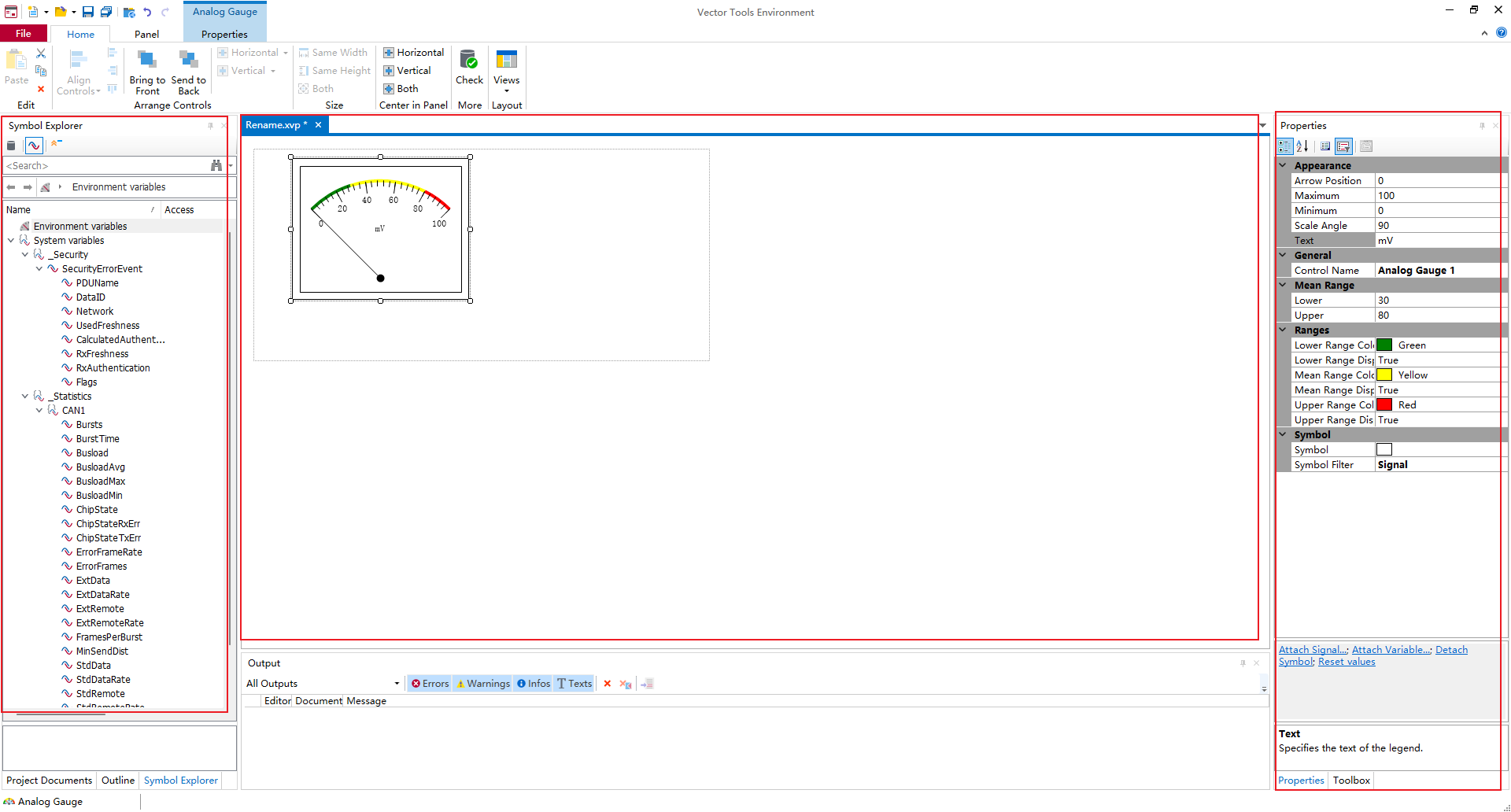

Panel Designer 的操作界面如下，左侧为控件可关联的信号或变量，中间是控件的放置界面（该区域大小或控件大小都可以通过对角拉缩改变），右侧用于控件参数配置。
一般情况下，参数 Symbol Filter 用于选择该控件关联的数据类型，如信号、环境变量、系统变量等。然后，再在参数 Symbol 中选择具体的信号或变量进行关联。这样，就将控件的状态与 CANoe 联系起来了，当我们对控件进行操作时，会间接改变其关联的变量或信号值，可继续通过 CAPL 编程获取该变量的值进行下一步动作。

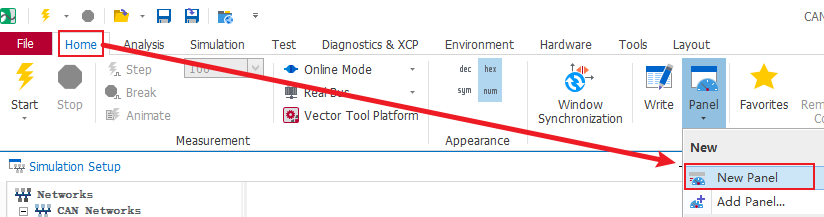

新建 Panel 面板：

2. 添加/删除/重命名 Panel 面板

2.1 添加 Panel 面板

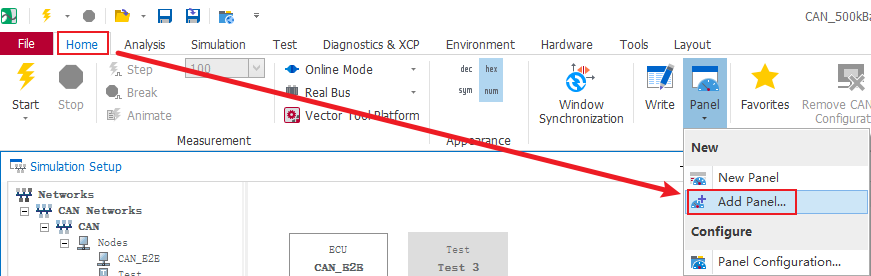

方法 1，直接加载（.xvp文件）：

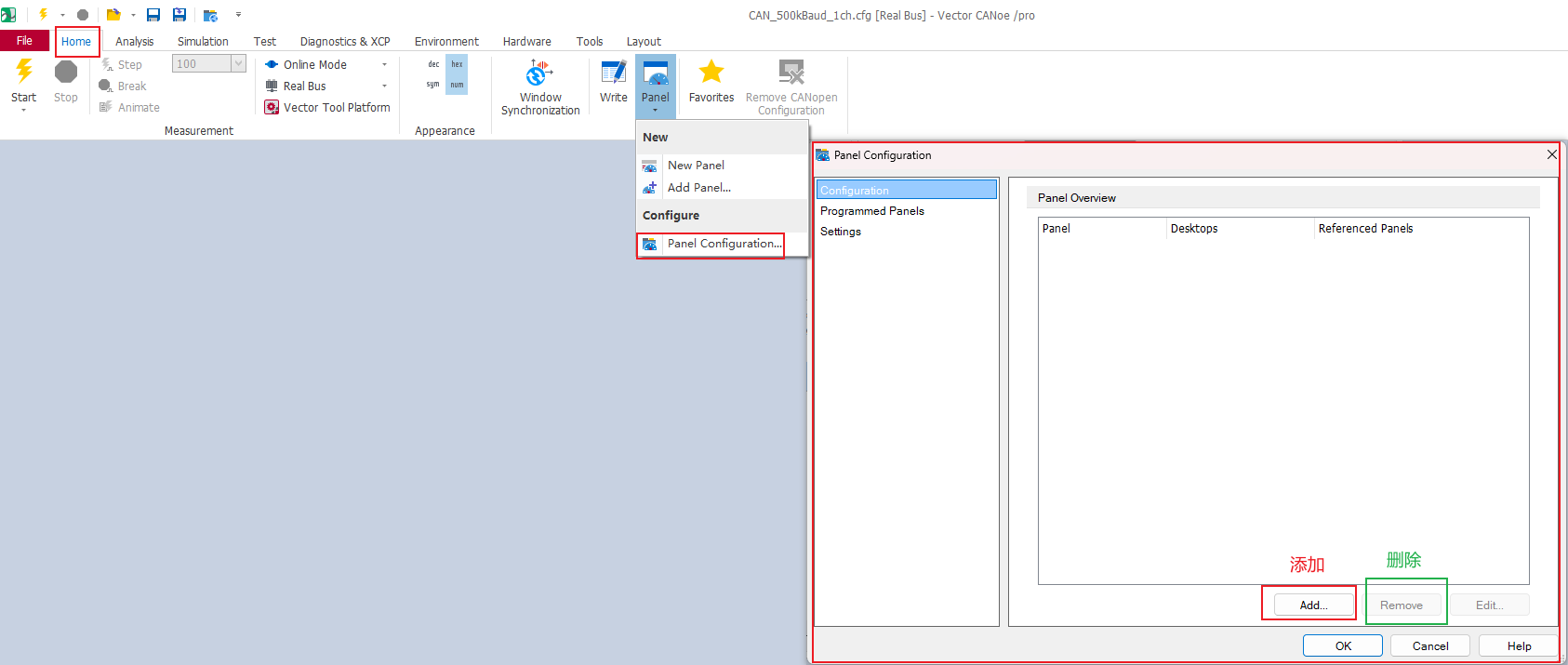

方法 2，通过 Panel Configuration 界面加载：

2.2 删除 Panel 面板

例如删除下图中的面板 Panel1，先打开 Panel Configuration：

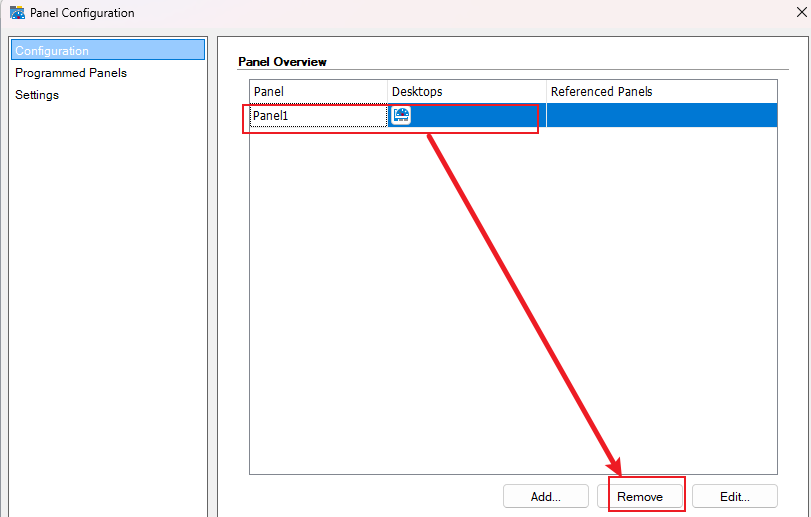

选中需要删除的面板，点击 Remove 完成删除：

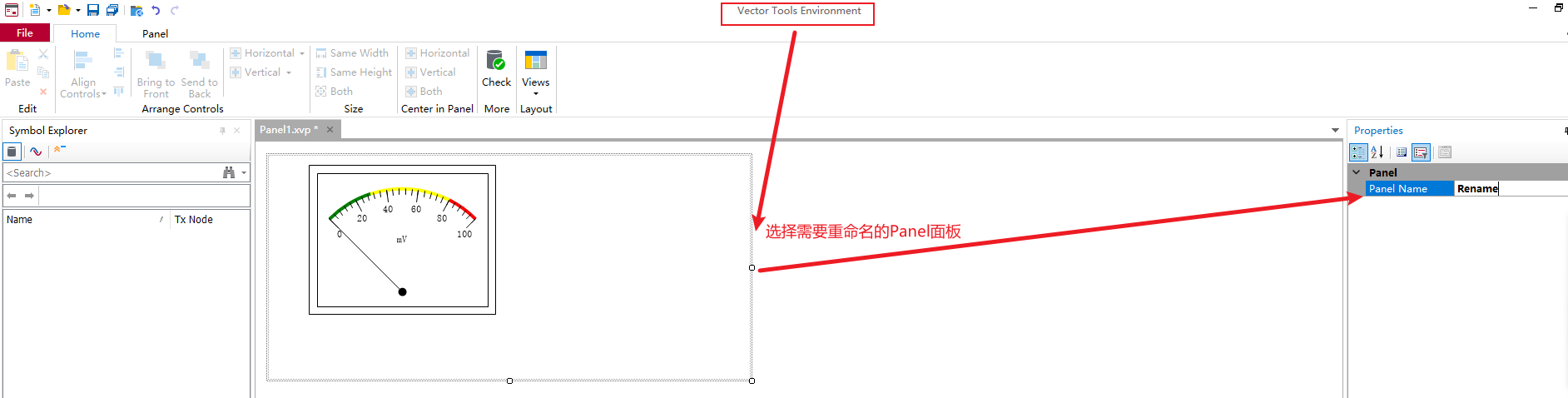

2.3 重命名 Panel 面板

3. 控件功能

3.1 Pointer

等待更新...

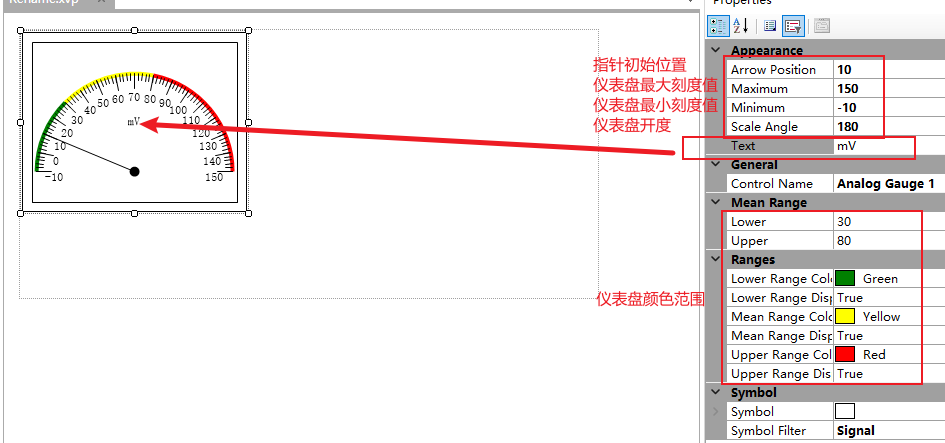

3.2 Analog Gauge

用于将数据的数值以仪表盘的形式显示（一般用于显示车速、转速等信号值），主要设置的参数有：关联的变量、变量值范围及扇形角度、单位等。

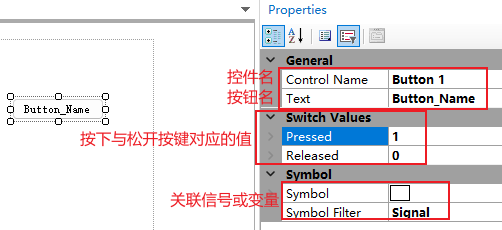

3.3 Button

开关按钮，按钮按下时与松开时的值不同。主要设置的参数有：按下与松开按键对应的值、关联的变量、按键名。

3.4 CAPL Output View

等待更新...

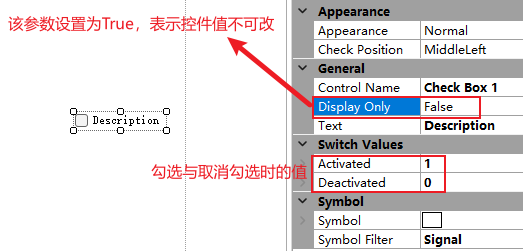

3.5 Check Box

其作用与前面的 Button 按钮相似，只不过 Button 控件的状态只在按下时才改变，无法将状态锁住，而控件 Check Box 在勾选后会锁住当前状态。主要设置的参数有：勾选与取消勾选时的值、关联的变量。

3.6 Clinometer

等待更新...

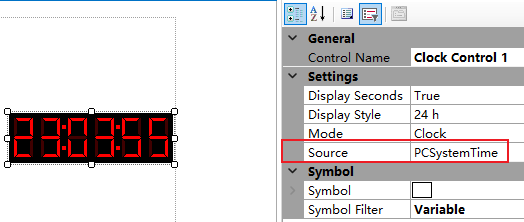

3.7 Clock Control

用于时间显示，可以指示工程的运行时间（需要在 CAPL 中编程实现，在参数 Source 处选择 CAPL），或对当前实际时间进行显示（在参数 Source 处选择 PCSystem Time），主要设置的参数为时间的输入源。
在 CAPL 编程中，对该控件时间进行设置的函数是：

c 复制代码

setClockControlTime("Pane名", "控件名", 要设置的数值);

此外，若要指示当前工程的工作时间，需要定义一个 1s 的定时器和一个用于指示时间的变量，每 1s 将变量自加 1，并通过上面的函数进行时间更新显示。CAPL 代码如下：

c 复制代码

Variables	 			/*全局变量定义*/
{
  int gTimeDownloadSec = 0;
  timer CountTime;
}

on start      			/*系统事件，工程开始时执行*/
{
   setTimer(CountTime, 1);
}

on timer CountTime  	/*CountTime为每秒运行一次的时间事件*/
{
  gTimeDownloadSec++;
  setClockControlTime("temp", "Clock Control", gTimeDownloadSec);
  setTimer(CountTime, 1);
}
