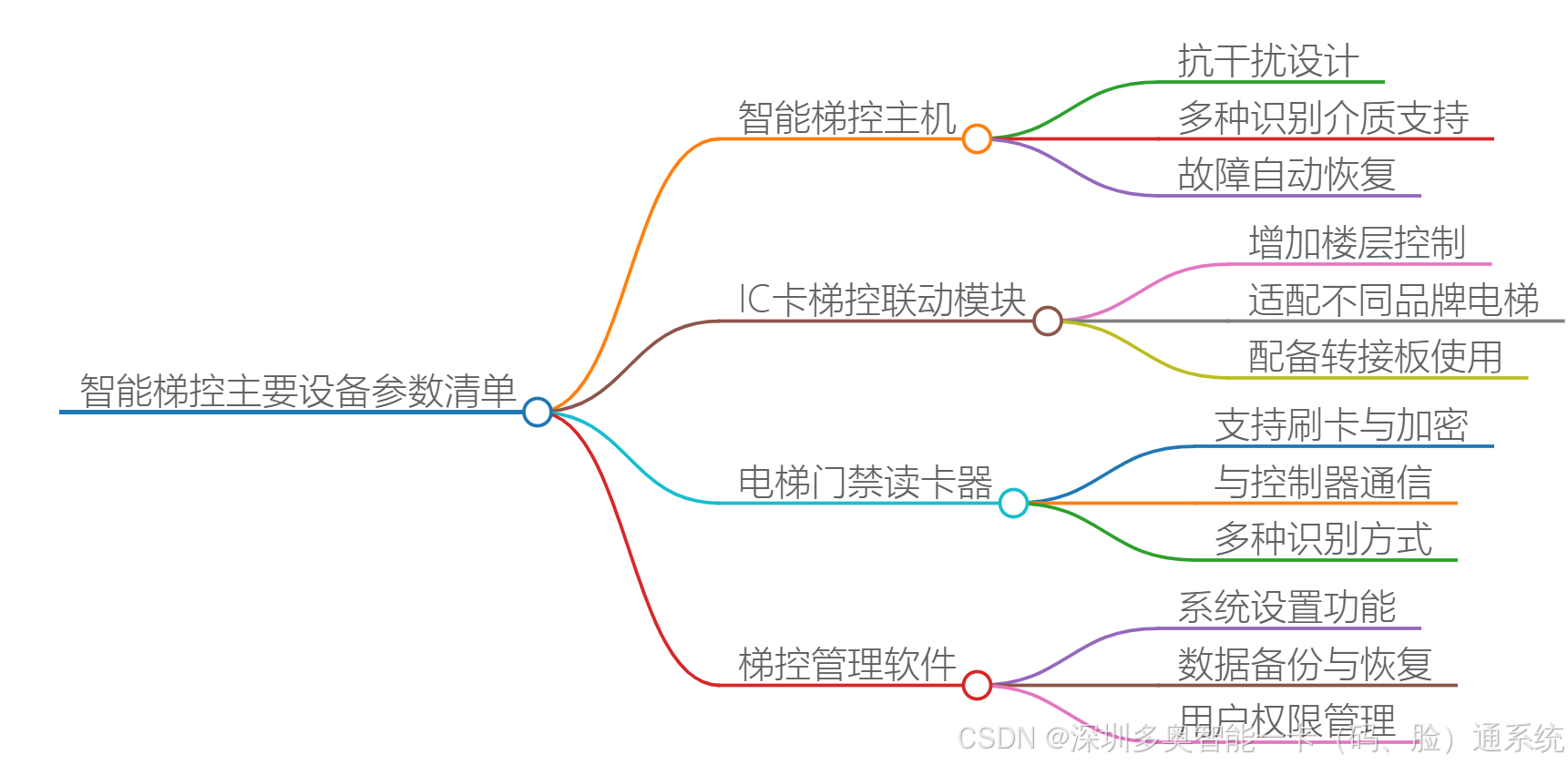

智能梯控主要设备参数清单，整合了核心电气、功能、环境与适配参数，便于项目选型与实施。
智能梯控主机（DAIC - DT - MB）
| 参数类别 | 具体参数 | 备注 |
|---|---|---|
| 电气参数 | 输入电压：DC 12V（宽压 5-30V）；工作电流：＜150mA | 功耗低，适配电梯轿厢供电环境 |
| 通信接口 | 1 个 RS485（9600bps）、1 个 TCP/IP 网口 | 支持脱机运行与联网管理 |
| 环境参数 | 工作温度：-20℃ ~ 70℃；工作湿度：15% - 95%（无凝露） | 适应电梯井道与轿厢顶部恶劣环境 |
| 控制能力 | 自带 32 个楼层按键控制；接扩展板后最多控制 64 层 | 无源干触点输出，与电梯系统隔离 |
| 存储容量 | 脱机存储 10000 张卡片数据、10000 条通行记录 | 脱机模式下用户卡数量无限制 |
| 核心功能 | 抗电磁干扰；故障 / 断电自动脱离恢复电梯原状态；支持 CPU 卡防复制；消防联动；可扩展二维码、人脸等识别介质 | 消防信号需接入对应接口才生效 |

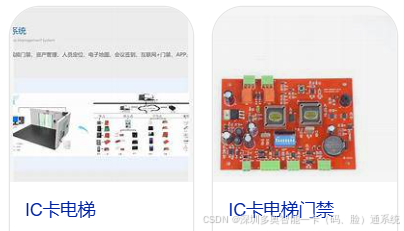

IC 卡梯控联动模块（DAIC - DT - K）
| 参数类别 | 具体参数 | 备注 |
|---|---|---|
| 电气参数 | 输入电压：DC 12V；工作电流：200mA | 可定制 24V 电压版本 |
| 控制能力 | 单块扩展 16 个楼层按键，读卡后自动登记 | 需搭配按键转接 / 转接线板 |
| 适配性 | 支持断电恢复；三菱、迅达电梯需专用转接板 | 按项目电梯品牌与楼层数选配 |
| 触点特性 | 无源干触点，导通电阻＜3Ω | 保障按键登记可靠 |

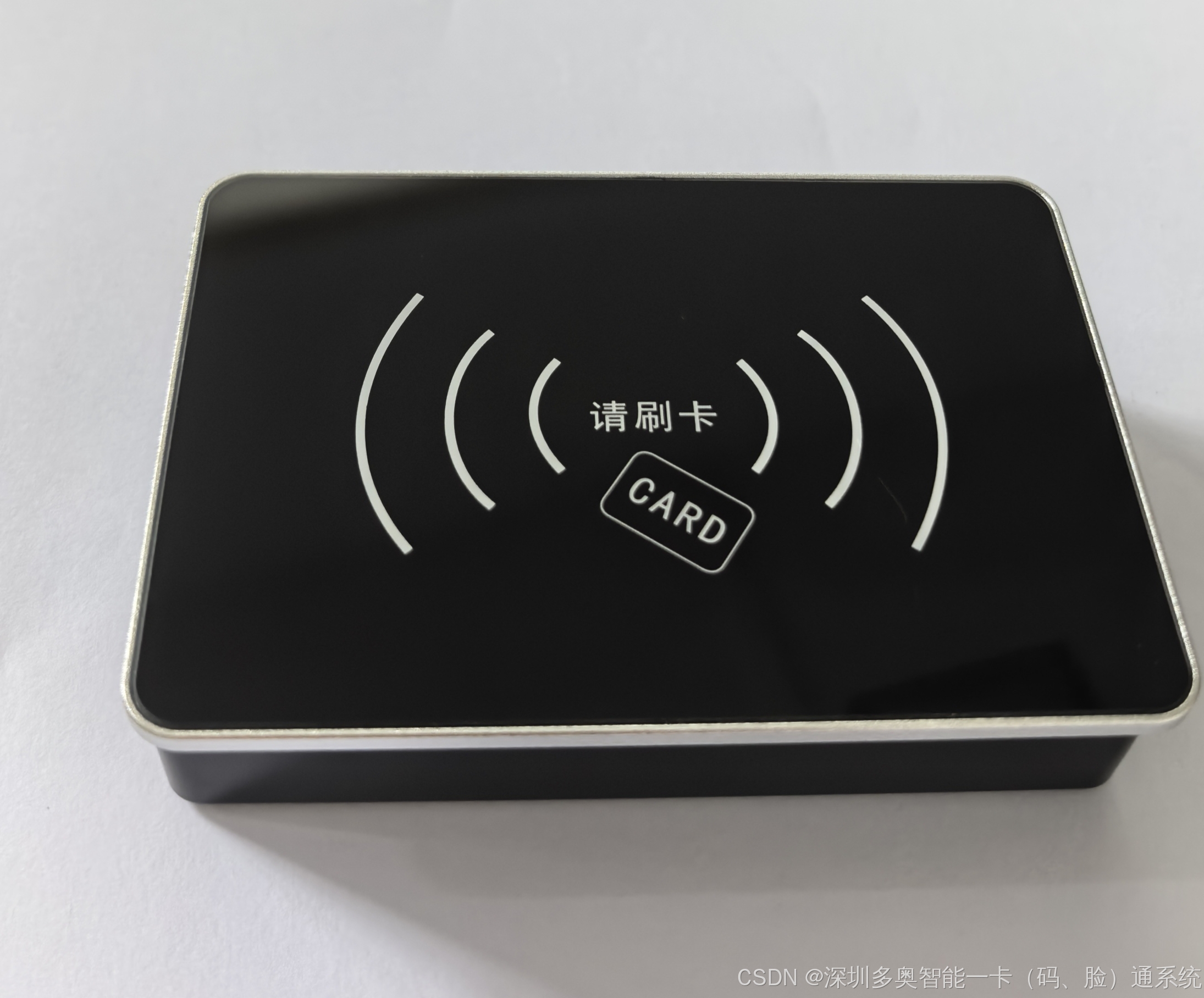

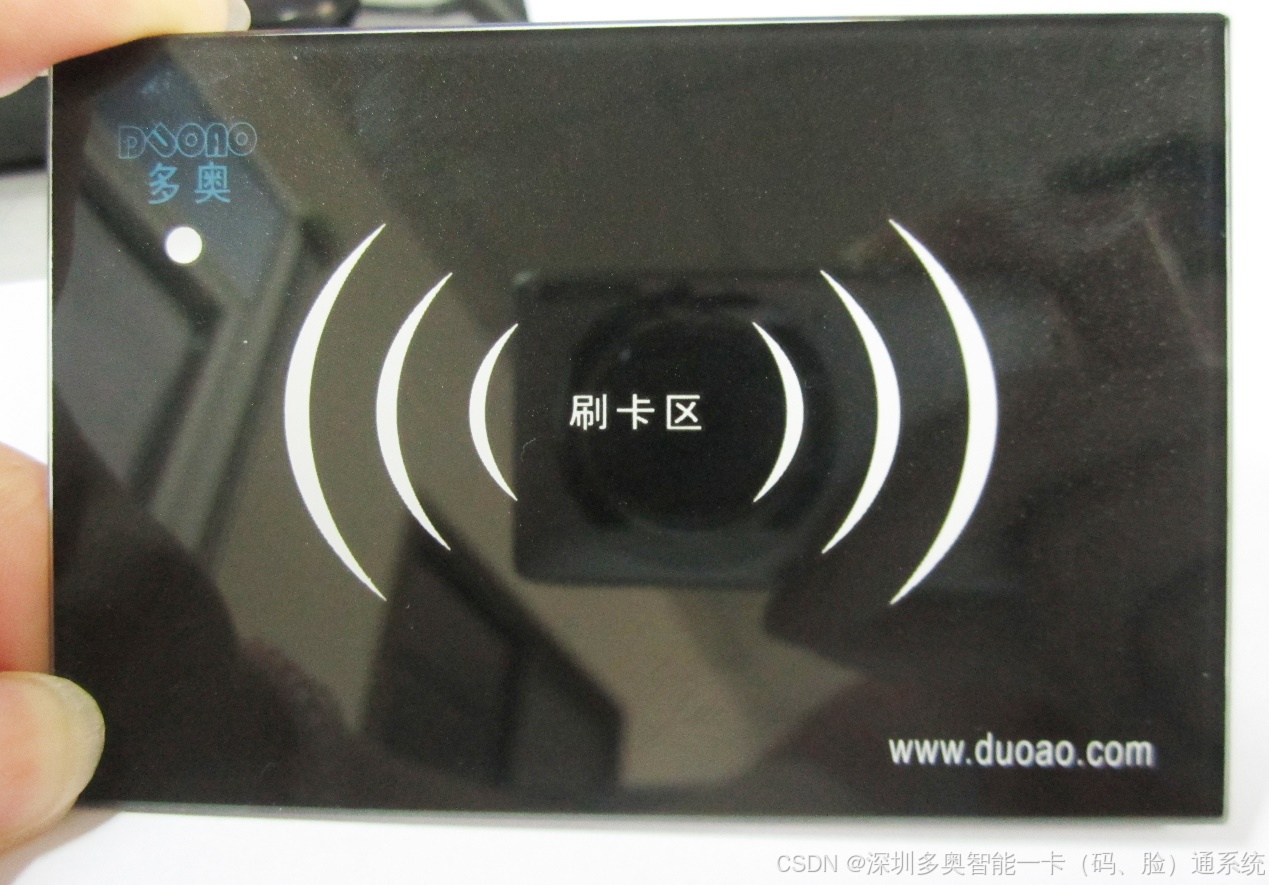

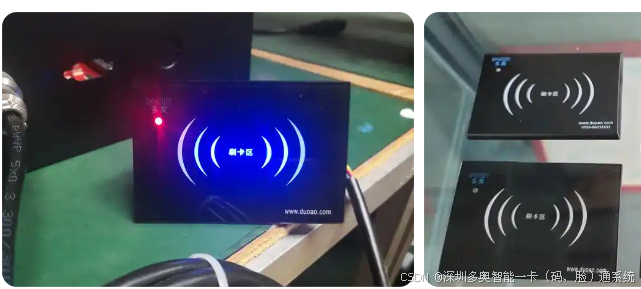

电梯门禁读卡器（DAIC - DT - RW）
| 参数类别 | 具体参数 | 备注 |
|---|---|---|
| 电气参数 | 输入电压：DC 9-15V（推荐 12V）；工作电流：500mA | 宽电压适配，嵌入式安装 |
| 通信方式 | 与控制器通过 RS485 通信 | 传输稳定，适配电梯布线 |
| 卡片支持 | ISO/IEC14443A/B 协议，兼容 IC 卡、CPU 卡 | 可加密脱机使用，防复制 |
| 扩展功能 | 可选配二维码扫码、人脸识别模块 | 识别距离 5-30cm，读卡速度＜200ms |
| 外观尺寸 | 标准 86mm×86mm×15mm | 适配电梯轿厢 86 盒安装位 |
梯控管理软件（DAIC - DT - SF）
| 功能模块 | 核心功能 | 备注 |
|---|---|---|
| 系统配置 | 控制器端口、数量、编号、名称及安装位置设置 | 支持多控制器组网管理 |
| 设备管理 | 初始化控制器、校准时间、下载 / 清除黑名单、开放时区与节假日组 | 初始化将清除控制器主密钥等所有数据 |
| 数据管理 | 备份 / 恢复通行记录与参数；查询通行、用户、日志数据；IC 卡检测 | 含加密狗时间权限管理，支持收费功能 |
| 识别管理 | 适配刷卡、二维码、人脸识别等梯控场景 | 统一管理不同识别介质的权限 |
核心设备功能详解与选型要点
| 组件类别 | 设备名称/型号 | 核心功能与选型要点 | 在系统中的角色 |
|---|---|---|---|
| 控制大脑 | 智能梯控主机 DAIC-DT-MB | 核心特性 ： 1. 安全隔离 ：与电梯采用无源干接点 连接，故障/断电自动脱离。 2. 消防联动 ：必须接入消防信号，火灾时强制释放控制。 3. 高安全性 ：支持CPU卡防复制 ，可扩展人脸、二维码。 4. 强大带载 ：主控32层，扩展后达64层。 选型关键：根据电梯总层数确定是否需要扩展板。 | 系统中枢，负责权限验证、逻辑处理、安全控制。 |
| 执行四肢 | 梯控扩展板 DAIC-DT-K | 核心功能 ：接收主机指令，安全控制电梯按键。单板控制16层 。 关键警告 ：三菱、迅达等品牌需专用转接板，订货前务必确认电梯品牌型号。 | 控制指令的执行终端，通过无源方式安全"按下"电梯按钮。 |
| 感知器官 | 电梯门禁读卡器 DAIC-DT-RW | 核心功能 ：嵌入式安装，支持IC卡 ，可选配二维码、人脸模块。 工作模式 ：RS-485通讯，支持脱机运行 （权限存储于读卡器或主机）。 选型：根据安全需求和用户体验，选择对应识别模块（卡/码/脸）。 | 采集用户身份信息的前端设备。 |
| 管理中枢 | 梯控管理软件 DAIC-DT-SF | 核心功能 ： 1. 权限管理 ：人员、楼层、时间段精细授权。 2. 设备配置 ：控制器、扩展板、读卡器参数设置。 3. 高级策略 ：开放时区、节假日组、黑名单 管理。 4. 记录与审计 ：全量通行记录查询，IC卡检测。 5. 增值功能 ：支持IC卡收费、权限时效管理。 | 系统的"指挥所"，实现所有软性功能的配置、监控与数据分析。 |

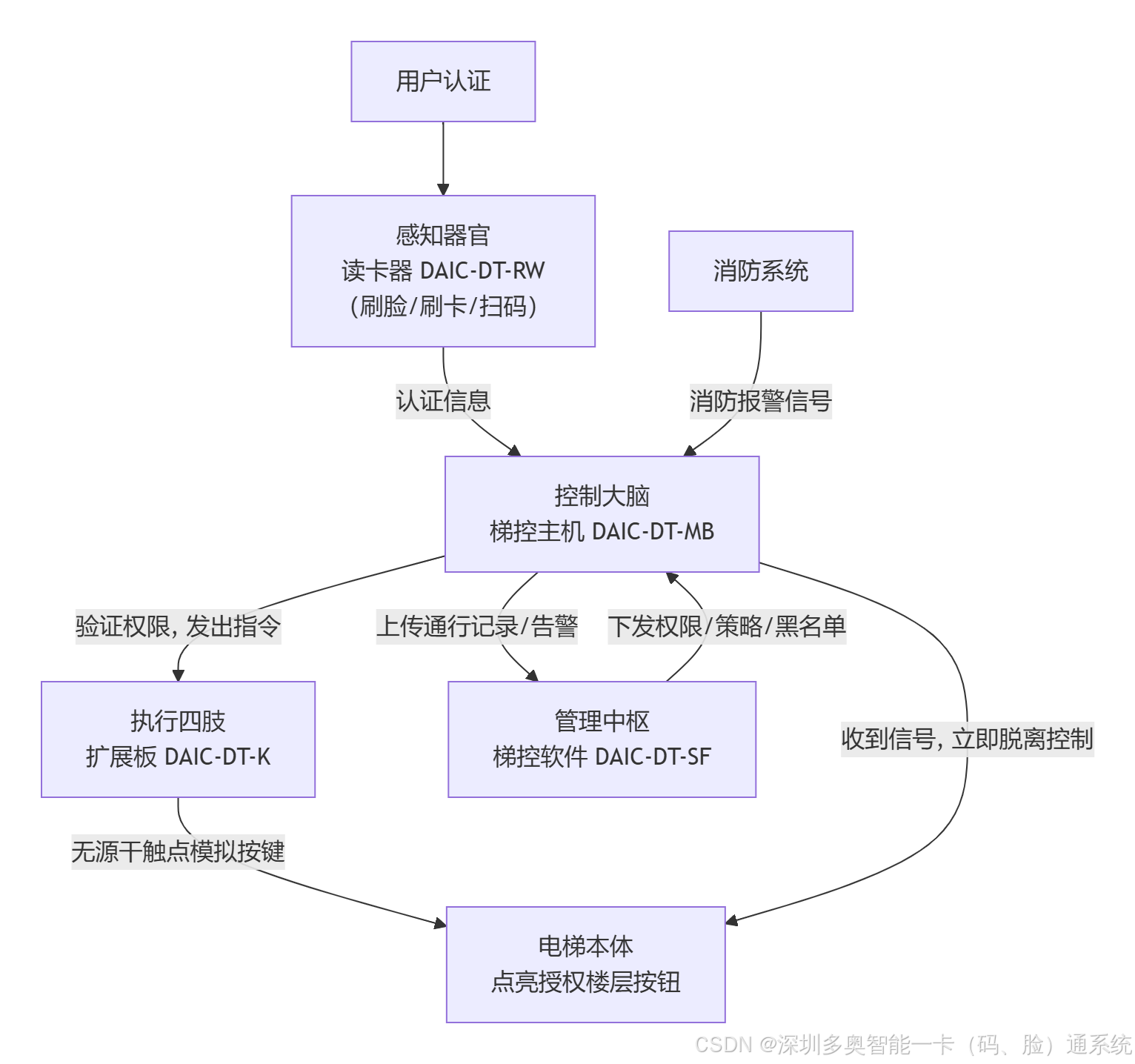

flowchart TD
A[用户认证] --> B[感知器官<br>读卡器 DAIC-DT-RW<br>（刷脸/刷卡/扫码）]
B -- 认证信息 --> C[控制大脑<br>梯控主机 DAIC-DT-MB]
C -- 验证权限, 发出指令 --> D[执行四肢<br>扩展板 DAIC-DT-K]
D -- 无源干触点模拟按键 --> E[电梯本体<br>点亮授权楼层按钮]
F[管理中枢<br>梯控软件 DAIC-DT-SF] -- 下发权限/策略/黑名单 --> C
C -- 上传通行记录/告警 --> F
G[消防系统] -- 消防报警信号 --> C
C -- 收到信号, 立即脱离控制 --> E
- 核心功能模块：
| 功能类别 | 具体功能 | 说明 |
|---|---|---|
| 系统配置 | 控制器端口/数量/编号/名称/位置设置 | 完整定义系统拓扑结构与设备属性 |
| 身份认证管理 | 初始化控制器 | 清除主密钥、通信数据、所有参数，恢复出厂状态 |
| 运行控制 | 下载系统时间 | 校准所有控制器本地时钟，确保时区策略同步 |
| 下载/清除黑名单 | 实时管控非法卡或人员通行权限 | |
| 下载开放时区 | 设置常开时间段，期间无需刷卡即可通行；超时自动恢复门禁状态 | |
| 下载节假日组 | 定义法定节假日，自动启用预设开放策略，覆盖常规周时区规则 | |
| 数据管理 | 读取运行记录 | 查询历史通行日志，支持按时间、用户、楼层筛选 |
| 数据备份与恢复 | 完整备份用户数据与系统配置，用于灾难恢复 | |
| 查询与审计 | 通行记录查询 | 查看人员进出时间、楼层、设备ID |
| 用户资料查询 | 管理持卡人信息、权限等级、有效期 | |
| 系统运行日志查询 | 监控设备状态、异常事件、通信错误 | |
| IC卡检测 | 实时识别卡片有效性、加密状态、使用次数 | |
| 收费与权限 | 加密狗时间权限管理 | 通过硬件加密狗控制软件功能授权周期，支持按需付费模式 |
所有设备均基于**多奥（DAIC）** 产品线设计，参数完整覆盖从硬件控制、通信协议到软件管理的全栈体系，适用于中高端住宅、写字楼、医院等对安全与合规性要求严格的场景。
智能梯控系统核心设备参数总览
| 设备名称 | 型号 | 核心功能与参数 | 关键解读 |
|---|---|---|---|
| 智能梯控主机 (电梯门禁主板) | DAIC-DT-MB | 1. 安全隔离 ：与电梯系统隔离连接，无电气影响。 2. 安全认证 ：支持CPU卡防复制 ，可扩展二维码、人脸等。 3. 故障脱离 ：断电或故障时自动恢复 电梯原状态。 4. 消防联动 ：接入消防信号后强制脱离 ，符合法规。 5. 控制规模 ：标配32层 ，扩展后最多64层。 | 系统的"大脑"与"安全基石" 。其故障自动脱离 和消防联动 功能是确保电梯原厂安全不受影响、通过验收的法律与技术关键。 |
| IC卡梯控联动模块 (按键触点扩展板) | DAIC-DT-K | 1. 扩展能力 ：每块可增加控制16个楼层 按键。 2. 品牌适配 ：三菱、迅达等品牌需专用转接板 。 3. 必备配件 ：必须配备按键转接线/板使用。 | 系统的"延展手臂" 。用于实现超过32层的控制或更灵活的布线。特别注意不同电梯品牌可能需要不同的专用转接配件。 |
| 电梯门禁读卡器 | DAIC-DT-RW | 1. 安装方式 ：支持嵌入式安装 ，美观。 2. 工作模式 ：支持脱机加密 验证。 3. 识别介质 ：基础为刷卡，可选配 二维码、人脸模块。 4. 通讯方式 ：与控制器通过RS-485总线通讯。 | 系统的"交互界面" 。485通讯保证了稳定性，脱机功能确保网络中断时已授权卡仍可使用。选配功能提供了升级灵活性。 |
| 梯控管理软件 | DAIC-DT-SF | 1. 全面配置 ：控制器、端口、时间等系统设置。 2. 权限管理 ：核心功能，包括黑名单、时区、节假日 权限。 3. 数据维护 ：通行记录查询、数据备份与恢复。 4. 高级功能 ：支持收费管理、时间权限（依赖加密狗）。 | 系统的"指挥中心" 。所有权限策略在此制定并下发。时区与节假日组功能对于办公楼、酒店等场景的灵活管理至关重要。 |
📋 智能梯控系统设备参数清单
1. 核心控制设备
表格
| 设备名称 | 型号 | 关键参数与技术特性 |
|---|---|---|
| 智能梯控主机 (电梯门禁主板) | DAIC-DT-MB | 系统核心 ：ARM 32位处理器，支持TCP/IP及RS485通讯。 安全隔离 ：采用无源干接点设计，与电梯控制系统完全电气隔离，无电磁干扰。 权限管理 ：支持CPU卡安全认证码模式，防复制；支持扩展二维码、人脸识别、指纹等多种识别介质。 故障自恢复 ：断电或故障时自动脱离，电梯恢复原始状态。 消防联动 ：接入消防信号后，强制解除控制，电梯直达首层。 楼层控制：标配控制32层，扩展后可达64层（需加扩展板）。 |
| 楼层触点扩展板 (联动模块) | DAIC-DT-K | 扩展能力 ：单板扩展16个楼层按键，支持级联。 兼容性 ：针对不同电梯品牌（如三菱、迅达）需配置专用转接板，避免破线安装。 断电保护：支持断电数据保存，恢复供电后自动同步状态。 |
2. 身份识别设备
表格
| 设备名称 | 型号 | 关键参数与技术特性 |
|---|---|---|
| IC卡梯控读卡器 (联动模块) | DAIC-DT-RW | 安装方式 ：嵌入式安装，针对金属环境优化，降低干扰。 运行模式 ：支持脱机使用，无需实时联网即可验证。 通讯方式 ：通过RS485与控制器通讯。 扩展性：基础为IC卡，可选配支持二维码扫码、人脸识别等功能。 |
3. 电源与防护设备
表格
| 设备名称 | 型号 | 关键参数与技术特性 |
|---|---|---|
| 梯控专用电源 | DAIC-DT-P | 输入电压 ：AC 110V-240V。 输出电压 ：DC 12V/5A。 特性：具备短路、过载保护；工业级设计，适应电梯机房或轿厢顶的恶劣环境（防尘、抗干扰）。 |
| 层控机箱 | DAIC-DT-JX | 尺寸 ：通常为350×350×110mm或390×300×110mm。 材质：全金属工业级设计，具备良好的散热及电磁屏蔽能力。 |
4. 管理软件系统
表格
| 设备名称 | 型号 | 关键参数与技术特性 |
|---|---|---|
| 梯控管理软件 | DAIC-DT-SF | 系统设置 ：支持控制器端口、数量、编号及安装位置的自定义设置。 数据管理 ：支持初始化控制器、下载系统时间、下载/清除黑名单、下载开放时区（如节假日自动常开）。 记录查询 ：支持读取和查询通行记录、用户资料、系统运行日志。 数据安全 ：具备数据备份与恢复功能，防止数据丢失。 扩展功能：支持IC卡检测、收费管理及时间权限管理。 |
💡 重点说明与建议
- 消防联动（强制要求） ：
- 参数中明确提到"消防联动"功能。在实际安装时，必须将电梯控制系统的消防接口与大楼的消防报警系统连接。
- 注意：如果不接入消防信号线，当火灾发生时，梯控系统将无法自动释放电梯，这不符合消防安全规范。
- 电梯品牌兼容性 ：
- 虽然系统宣称与大多数品牌电梯兼容，但三菱、迅达等特定品牌往往需要专用的"按键转接板"。
- 建议在采购前，确认现场电梯的品牌和型号，以便选配正确的扩展板和转接线，避免施工时无法安装。
- 脱机运行优势 ：
- 该系统支持"脱机运行"。这意味着即使网络断开，已下发权限的卡片、二维码或人脸信息依然可以正常使用，保证了电梯在弱网环境下的通行效率。
- 防复制安全 ：
- 建议优先使用CPU卡 或国密卡方案，配合安全认证码发卡，能有效防止市面上常见的IC卡复制器进行非法复制，提升小区或楼宇的安全等级。
希望这份清单能帮助你清晰地了解智能梯控系统的构成！如果有具体的安装环境（如电梯品牌）需要确认，我可以帮你进一步分析。
