AH6304X是一款集成功率开关的多模式DC-DC LED恒流驱动芯片，支持降压、升压及升降压三种工作模式，输入输出电压范围3.0~60V，适用于智能调光LED灯、宽范围LED灯驱等场景。提供SOT23-5（每卷3000颗）与增强散热的ESOP8（每卷4000颗）两种封装，工作结温-40℃~125℃，所有端口具备±2000V（HBM）ESD防护，可靠性优异。
芯片内置350mΩ低侧MOSFET，峰值电流2A，输出电流通过外部采样电阻精准设定（典型0.2V采样电压），适配10mA~800mA多种LED负载需求。分为两个型号：AH63040支持0.6~1.2V模拟调光及100Hz~1KHz PWM调光，AH63042支持100Hz~100KHz高频PWM调光，调光比高达25000:1，无屏闪困扰，PWM调光不改变LED色度。
具备完善保护机制：内置软启动（开关频率降为1/4）、逐周期峰值限流（1.5~2.1A）、150℃热关断保护（120℃恢复）、3.0V输入欠压锁定（2.6V关断阈值）；ESOP8封装配备OVP过压保护引脚（触发阈值1V），可实现LED开路保护，SOT23-5封装无OVP引脚。SKIP跳脉冲模式在轻载时降低开关损耗，静态工作电流180μA，关机电流10μA，功耗控制出色。

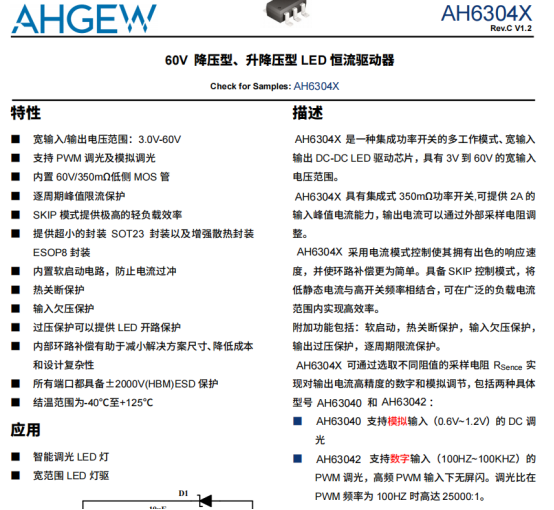

一 AH6304X的特性
宽输入/输出电压范围:3.0V-60V
支持PWM调光及模拟调光
内置60V/350mg低侧MOS管
逐周期峰值限流保护
SKIP模式提供极高的轻负载率
提供超小的封装SOT23封装以及增强散热封装
ESOP8封装
内置软启动电路,防止电流过冲
热关断保护
输入欠压保护
过压保护可以提供LED开路保护
内部环路补偿有助于减小解决方案尺寸、降低成本
和设计复杂性
所有端口都具备±2000V(HBM)ESD保护
结温范围为-40°C至+125°C
二 AH6304X的应用信息

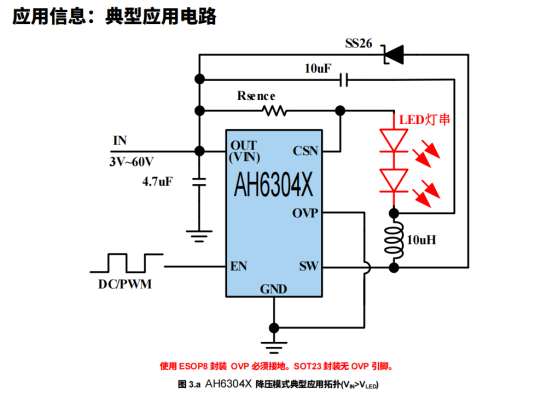

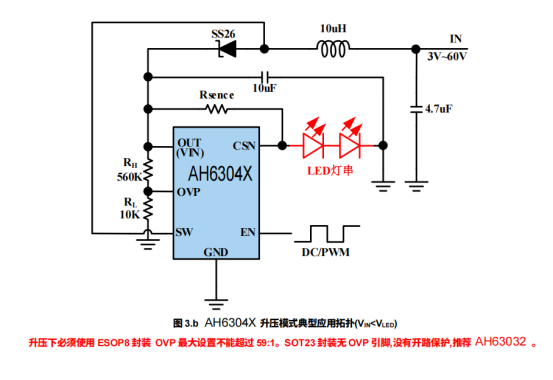

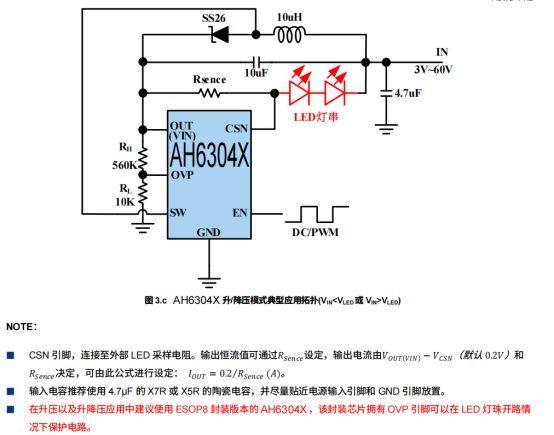

1 典型应用图

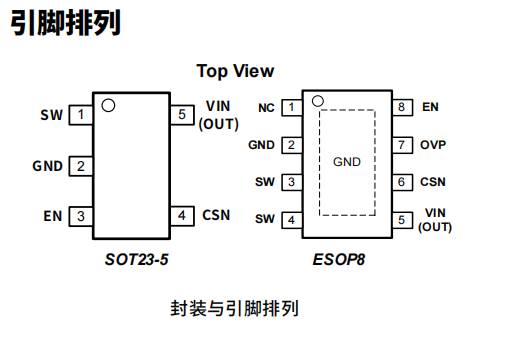

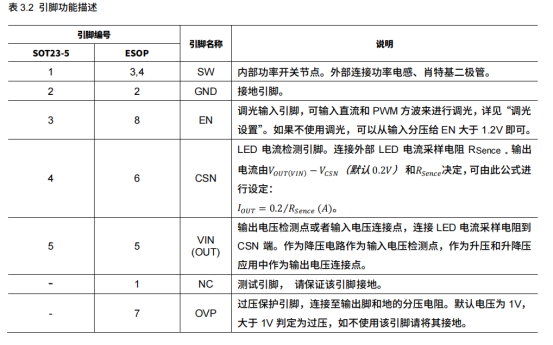

2 引脚排列及定义

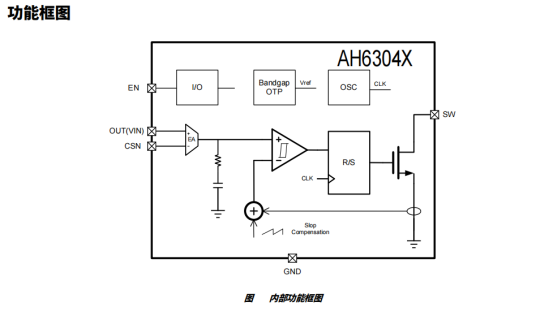

3 功能框图

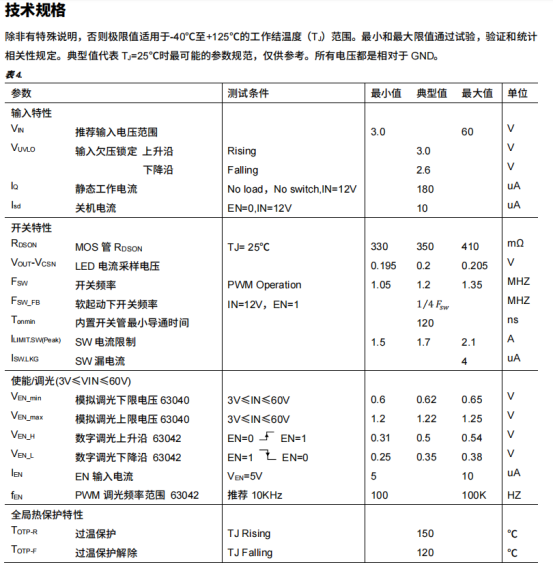

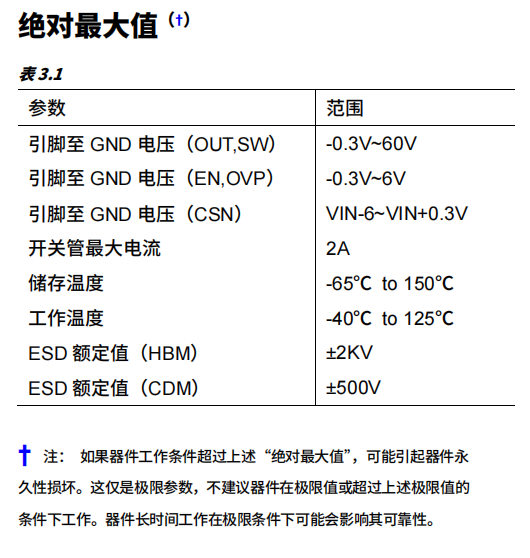

4 基础参数
