低功耗蓝牙建立连接过程-详解

好的，我们来深入剖析低功耗蓝牙（BLE）的连接建立过程。这是一个从"陌生人"到"建立稳定通话规则"的精密握手过程。

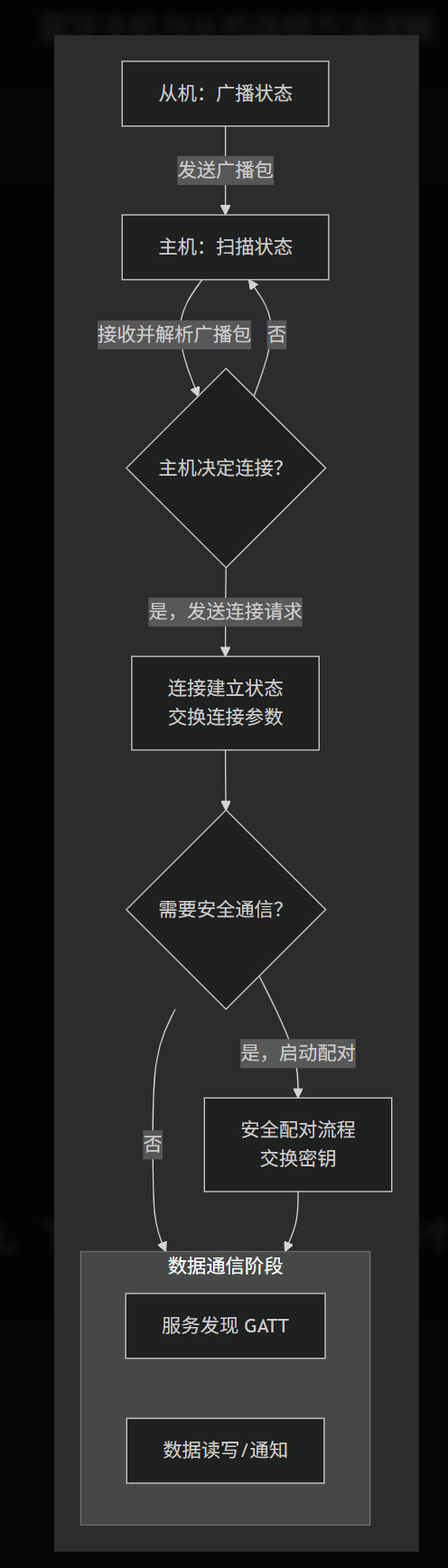

为了全局理解，我们先看一张核心流程图，它概括了从"发现"到"通信"的全过程：

上图清晰地展示了BLE连接的核心阶段。下面，我们来逐一拆解每个关键环节的细节。

阶段一：广播与扫描（发现阶段）

这是连接的前提，对应流程图的起始部分。

• 从机（外设） - 广播者：

  • 从机周期性地在3个广播信道 （37, 38, 39）上发送小小的广播包。

  • 广播包内容至关重要，通常包含：

    • 设备地址： 类似MAC地址，用于唯一标识。

    • 设备名称： 可供人识别的名字。

    • 广播数据/扫描响应数据： 可以携带一些额外信息，例如它是什么类型的设备（如心率仪）、提供了哪些主服务（UUID）等。扫描响应数据是在主机主动询问时才发送，能携带更多信息。

  • 广播间隔： 两次广播之间的时间。间隔短则被发现快，但功耗高；间隔长则省电，但被发现慢。

• 主机（中央设备） - 扫描者：

  • 主机在同样的3个广播信道上监听广播包。

  • 扫描方式：

    • 被动扫描： 只监听，不询问。功耗低。

    • 主动扫描 ： 收到广播包后，主动在扫描响应信道上发送扫描请求，从机会回复一个扫描响应包（可携带更多信息）。这能让主机获取更完整的设备信息。

当主机在广播信道上捕获到从机的广播包并决定连接时，连接过程便正式开始。

阶段二：连接建立（链路层握手）

当主机决定连接某个从机时，它会向该从机发送一个 "连接请求" （也称为"CONNECT_IND" PDU）。这个请求不是一个简单的"嗨"，而是一份详细的 《通信规则合同》草案，包含了所有关键的连接参数：

1. 连接间隔 ： 这是最重要的参数。指两个设备之间进行数据交互的"时间窗口"打开的周期（单位1.25ms）。例如，连接间隔为20（即25ms），意味着主机和从机每25ms会在同一个数据信道上"碰头"一次，看看对方有没有数据要传。间隔越短，延迟越低，速度可能越快，但功耗越高。

2. 从机延迟： 允许从机跳过多少个连接事件。如果设置为 n，从机最多可以连续跳过 n 个连接事件而不必醒来监听，期间主机也不会发数据。这极大地节省了从机功耗（例如，传感器大部分时间在睡觉，只在有数据时才在连接事件中醒来上报）。

3. 监督超时： 连接失败判定时间。如果在这么长的时间内（单位10ms）没有成功通信，链路则被认为已断开。通常设置为连接间隔的10倍以上。

从机收到这份"合同"后，没有拒绝的权利 （在标准连接过程中），它会立即应用这些参数，切换到一个特定的数据信道上，并与主机保持同步。从此，双方进入连接状态，开始使用37个数据信道进行跳频通信，以抗干扰。

阶段三：安全与配对（信任建立）

连接建立后，如果应用需要安全通信（比如智能锁、健康数据），就需要进行配对。配对是一个"协商共享密钥"的过程，对应流程图中的判断和分支。

BLE 配对采用三个阶段模型：

1. 特征交换：

   • 双方交换各自的安全需求 （是否要加密？是否要防中间人攻击？）和身份识别能力（比如：我的设备没有屏幕，但有按键）。

2. 密钥生成：

   • 根据双方的能力，选择一种配对方法来共同生成一个短期密钥（STK）或长期密钥（LTK）。常用方法有：

     • Just Works ： 无需用户操作，自动连接。不防中间人攻击，适用于风险低的应用（如连接温湿度计）。

     • Passkey Entry： 一个设备显示6位数字，用户在另一个设备上输入。这是最常见的用户交互方式（如手机连接耳机时弹出的输入框）。

     • Numeric Comparison： 双设备都显示6位数字，用户确认两者是否一致（用于双方都有屏幕的场景）。

     • Out of Band： 使用NFC或二维码等外部方式交换信息。

3. 密钥分发：

   • 生成LTK后，双方可以交换更多的密钥，用于长期加密通信、身份解析等。这个过程称为绑定 。绑定信息（密钥、设备地址信息）会存储起来，下次重连时无需再次配对，直接使用存储的密钥加密链接，实现安全快速重连。

阶段四：服务发现与通信（应用层交互）

安全链路建立后，主机需要通过 GATT 协议来了解从机究竟能做什么。这就是服务发现，对应流程图的最后一个阶段。

• GATT定义了一个分层数据结构：

  • 服务： 一个独立的功能单元（例如："电池服务"、"心率服务"）。

  • 特征： 服务下的具体数据点或操作点（例如：心率服务下的"心率测量值"特征）。每个特征都有：

    • 属性值： 实际的数据（如心率值 72）。

    • 描述符 ： 描述特征的属性，最重要的是 CCC Descriptor，用于启用/禁用通知功能。

• 发现过程： 主机会向从机发送一系列请求，获取其GATT数据库的完整"地图"。找到所需的服务和特征后，就可以进行：

  • 读： 读取特征值（如读取电量）。

  • 写： 向特征写入数据（如向LED特征写入指令以改变颜色）。

  • 通知/指示： 从机可以主动向主机发送数据（无需主机不断询问），这是BLE中最省电、最常用的数据推送方式（如心率仪持续上报心率）。

关键总结与调优点

• 连接参数是功耗和性能的杠杆：

  • 高数据量、低延迟应用（如游戏手柄）： 使用较短的连接间隔（如15-30ms），从机延迟设为0。

  • 极低功耗、间歇上报应用（如温度传感器）： 使用较长的连接间隔（如1-2秒），并设置较高的从机延迟（如允许跳过9个事件），让传感器几乎一直睡眠。

• 安全配对是可选但重要的： 根据数据敏感度选择合适的配对方法。

• 服务发现是GATT通信的必需前置步骤。

• 通知机制是实现低功耗数据流的关键。

整个BLE连接过程设计精巧，在提供必要功能的同时，将"省电"理念贯彻到了每一个环节。
