《PCI EXPRESS体系结构导读》---(1)基本概念

BAR寄存器记录的是PCI地址空间的物理基地址，我们称之为BAR空间，这个地址不是存储器DDR的物理地址。
BAR空间 即PCI地址空间的物理地址可以存放IO地址空间，也可以存放存储器地址空间。
ARM处理器访问IO地址空间时，将PCI设备使用的IO地址空间映射为处理器的存储器DDR地址空间（所以PCI的地址空间会成为DDR地址空间的一部分）；当处理器访问这个DDR地址时，主桥将DDR地址转换为PCI总线内的IO地址（封装为TLP包），然后通过PCI的IO总线事务对PCI设备的IO地址进行读写操作。
DDR读写事务与IO读写事务类似，ARM处理器将BAR空间映射到DDR地址空间吗，然后处理器通过DDR读写指令访问DDR地址空间，主桥将DDR的读写请求转换为PCI总线空间内的读写事务，再发送给目标。
PCI设备能直接使用的是PCI总线地址空间内的地址，PCI总线事务中出现的地址也是PCI地址域内的地址。但是处理器能直接使用的是DDR地址。
PCI总线空间地址和DDR地址的映射关系是有inbound 和outbound寄存器维系的。
PCI设备【配置空间的访问】，即配置读写总线事务，使用ID号进行寻址。ID号：总线号(bus id)+设备号(dev id)+功能号(func id)。
总线号是软件通过DFS深度优先算法扫描出来的，并且依次编号。
处理器使用iATU寄存器组维护DDR地址空间和PCI总线地址空间的相互映射。iATU有inbound和outbound寄存器组，分别维护的是PCI总线地址空间至DDR地址空间的映射，DDR地址空间至PCI总线地址空间。
只有当CPU的读写范围是在outbound寄存器组管理的地址空间内时吗，HOST主桥才能将这个读写访问转换为PCI总线域上的读写访问。
inbound和outbound窗口中两边寄存器中的地址常是相同的值，但是他们属于DDR域和PCI总线域，不是一个地址，只是数值相同。
inbound寄存器将PCI总线地址转换为DDR地址。当PCI设备进行DMA读写时，只有访问地址在inbound中，HOST主桥才能将读写请求转换为DDR读写请求。
关于配置空间，有3中。分别是PCI agent设备使用的配置空间、PCI桥使用的配置空间和cardbus桥使用的配置空间。
PCI配置空间中出现的地址都是PCI总线地址，属于PCI总线地址空间。
PCI桥作为一个特殊的PCI设备，具有独立的配置空间。PCI桥的配置空间可以管理其下的PCI设备。PCI桥的配置在软件便利总线树时进行配置，不需要专门的软件驱动进行设备。

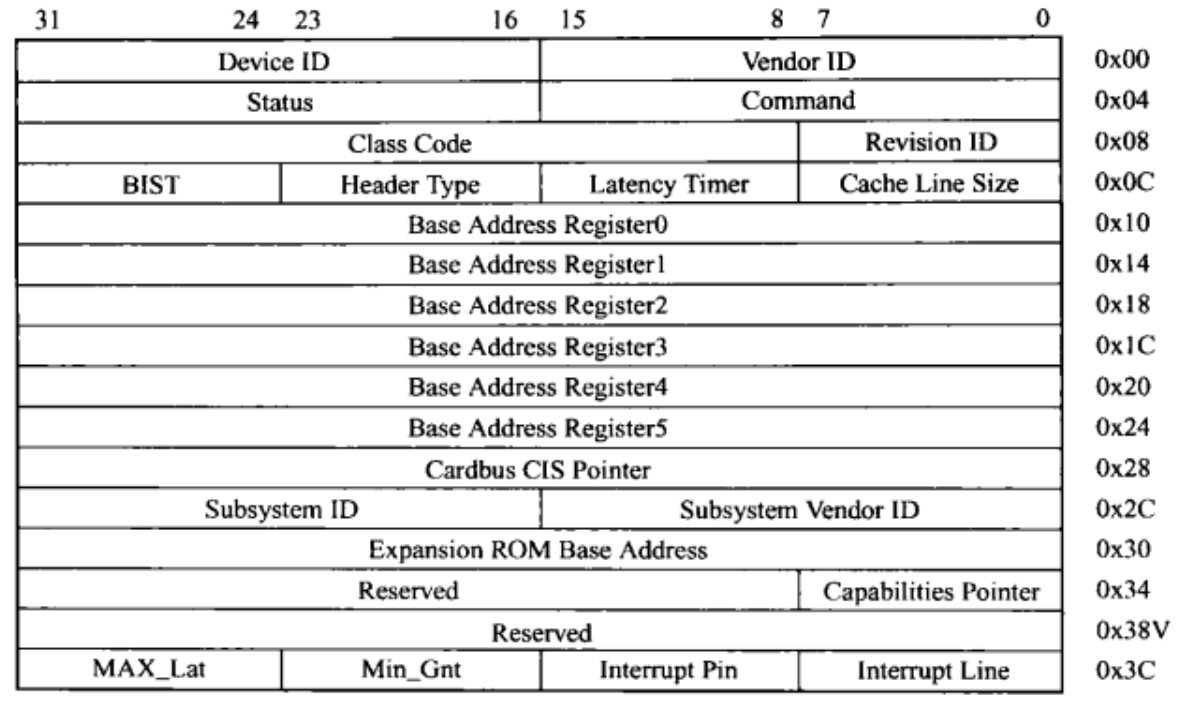

PCI设备配置空间，class id将PCI设备分类为显卡、网卡、pci桥等等。 header表明这个设备的类型是多功能设备还是单功能设备；以及配置空间的类型。interrupt line寄存器是软件配置时写入的，记录PCI设备使用的中断向量号。BAR0-5寄存器保存PCI设备使用的PCI总线空间内的基地址和大小。
BAR空间的访问，BAR寄存器中记录了PCI设备需要使用的PCI总线空间范围。当CPU想要访问这段空间时，需要将PCI总线地址转换为DDR地址进行访问。pci_dev->resource[bar].start参数保存了BAR空间基地址的DDR地址。

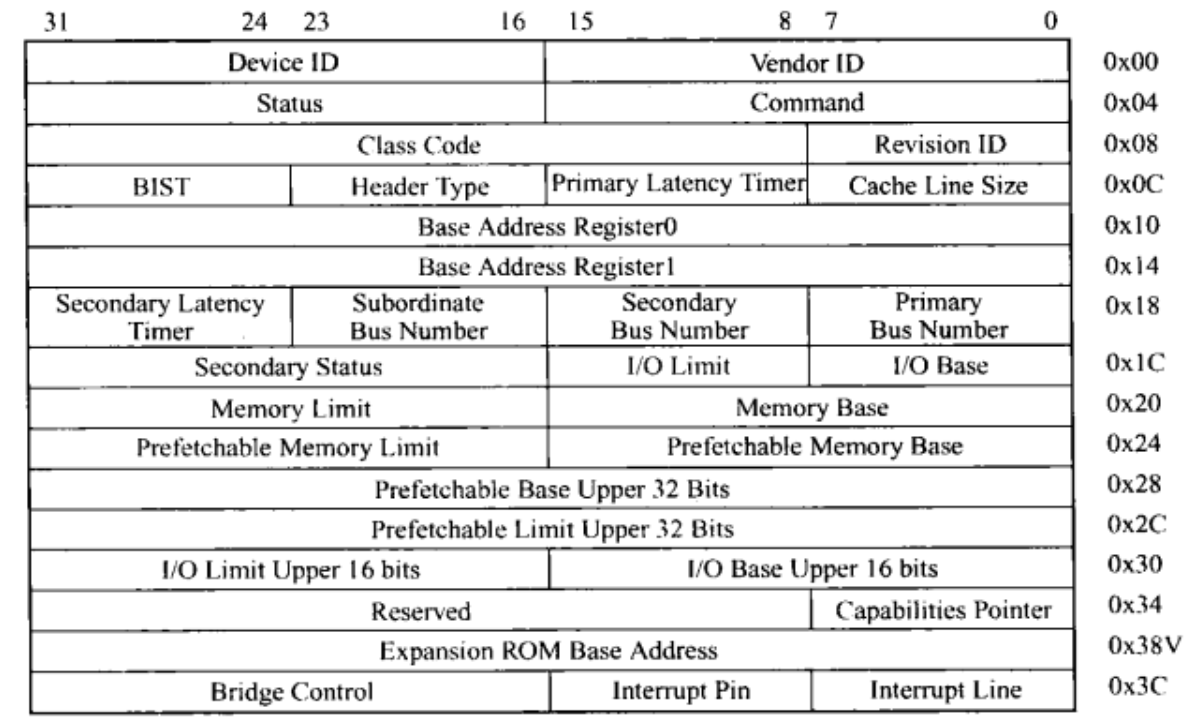

PCI桥的配置空间。与PCI设备不同的是，PCI桥只有两个BAR寄存器。secondary bus相关的寄存器；总线IO和存储器地址空间, IO/MEMORY BASE/LIMIT。可预读空间和不可预读空间，prefetchbale memory。
PCI总线的配置，分为两类，Type00h配置请求，Type01h配置请求。使用Type00h配置请求，来访问与主桥和PCI桥直接相连的PCI设备和PCI桥；而Type01h需要至少穿越一个PCI桥，访问没有与其直接相连的PCI设备或PCI桥，这个穿越的PCI桥会将Type01h转换为Type00h配置请求。
