Vue + springboot实现拼图人机验证
接上个文章，我们扩展拼图人机验证功能。
一、实现方法
功能实现
- 前端请求后端返回拼图验证码
- 后端随机选择图片，随机扣图片的部分分为背景与图块
- 将抠图的位置信息保存在redis中，并且将两类图片返回
- 前端获得图片资源，将用户的拼图结果发给后端进行对比
- 后端返回对比结果（这里也可以加上imageToken在登录时使用，更规范安全）
进阶（防脚本）
- 后端抠图时扣两个不同位置的（一个真的一个假的），可以有效防止。
具体实现方式：
抠图时，redis只记录其中一个，且只保留这一个洞的拼图图片，返回给前端。
- 轨迹校验
具体实现方式：
前端记录拼图的滑动轨迹，返回给后端校验人机。
二、实现依赖
<dependency>
<groupId>cn.hutool</groupId>
<artifactId>hutool-all</artifactId>
<version>5.8.25</version>
</dependency>三、后端实现
抠图：
@GetMapping("/puzzle")
public Map<String, Object> puzzle() throws IOException {
// 选择背景图
String[] bgList = {"static/bg1.png", "static/bg2.png", "static/bg3.jpg"};
String bgPath = bgList[ThreadLocalRandom.current().nextInt(bgList.length)];
InputStream is = Thread.currentThread()
.getContextClassLoader()
.getResourceAsStream(bgPath);
if (is == null) {
throw new RuntimeException("未找到图片资源：" + bgPath);
}
BufferedImage bgOriginal = ImageIO.read(is);
// 缩放到前端显示大小
BufferedImage bg = new BufferedImage(
BG_WIDTH,
BG_HEIGHT,
BufferedImage.TYPE_INT_ARGB
);
Graphics2D gResize = bg.createGraphics();
gResize.drawImage(bgOriginal, 0, 0, BG_WIDTH, BG_HEIGHT, null);
gResize.dispose();
// 真的位置
int realX = ThreadLocalRandom.current()
.nextInt(60, BG_WIDTH - BLOCK_SIZE - 20);
int realY = ThreadLocalRandom.current()
.nextInt(20, BG_HEIGHT - BLOCK_SIZE - 20);
// 生成假洞位置
int fakeX;
int fakeY;
do {
fakeX = ThreadLocalRandom.current()
.nextInt(60, BG_WIDTH - BLOCK_SIZE - 20);
fakeY = ThreadLocalRandom.current()
.nextInt(20, BG_HEIGHT - BLOCK_SIZE - 20);
} while (Math.abs(fakeX - realX) < BLOCK_SIZE
&& Math.abs(fakeY - realY) < BLOCK_SIZE);
// 背景图挖两个洞（真 + 假）
BufferedImage bgHole = new BufferedImage(
BG_WIDTH,
BG_HEIGHT,
BufferedImage.TYPE_INT_ARGB
);
Graphics2D g = bgHole.createGraphics();
g.drawImage(bg, 0, 0, null);
// 开启透明抠除模式
g.setComposite(AlphaComposite.Clear);
// 真洞
g.fillRect(realX, realY, BLOCK_SIZE, BLOCK_SIZE);
// 假洞
g.fillRect(fakeX, fakeY, BLOCK_SIZE, BLOCK_SIZE);
g.dispose();
// 生成真洞对应的拼图块
BufferedImage block = new BufferedImage(
BLOCK_SIZE,
BLOCK_SIZE,
BufferedImage.TYPE_INT_ARGB
);
Graphics2D g2 = block.createGraphics();
g2.drawImage(bg, -realX, -realY, null);
g2.dispose();
// 保存图片
String captchaId = UUID.randomUUID().toString();
String bgFile = CAPTCHA_TEMP_DIR + captchaId + "_bg.png";
String blockFile = CAPTCHA_TEMP_DIR + captchaId + "_block.png";
ImageIO.write(bgHole, "png", new File(bgFile));
ImageIO.write(block, "png", new File(blockFile));
// Redis 保存真的
redisTemplate.opsForValue().set(
"captcha:" + captchaId,
String.valueOf(realX),
2,
TimeUnit.MINUTES
);
// 返回前端
return Map.of(
"captchaId", captchaId,
"bgUrl", fileurl + "/imageCaptcha/image?file=" + captchaId + "_bg.png",
"blockUrl", fileurl + "/imageCaptcha/image?file=" + captchaId + "_block.png",
"blockY", realY
);
}校验：
@PostMapping("/verify")
public Result<?> verify(@RequestBody CaptchaVerifyVO dto) {
if (dto.getCaptchaId() == null || dto.getCaptchaId().length() > 64) {
return Result.error("250","参数非法");
}
String key = "captcha:" + dto.getCaptchaId();
String realX = redisTemplate.opsForValue().get(key);
if (realX == null) {
return Result.error("250","验证码已过期");
}
int moveX = dto.getMoveX();
int targetX = Integer.parseInt(realX);
boolean positionOk = Math.abs(moveX - targetX) <= 5;
boolean trackOk = checkTrack(dto.getTrack());
if (!positionOk || !trackOk) {
return Result.error("250","验证失败");
}
redisTemplate.delete(key);
// // 生成令牌
// String token = UUID.randomUUID().toString();
// redisTemplate.opsForValue().set(
// "captcha:token:" + token,
// "1",
// 5,
// TimeUnit.MINUTES
// );
return Result.success();
}轨迹检查方法
// 检查轨迹
private boolean checkTrack(List<TrackPoint> track) {
if (track == null || track.size() < 8) return false;
int forward = 0;
int backward = 0;
for (int i = 1; i < track.size(); i++) {
int diff = track.get(i).getX() - track.get(i - 1).getX();
if (diff > 0) forward++;
if (diff < 0) backward++;
}
// 大部分向前
if (forward < track.size() * 0.6) return false;
// 少量回拉
if (backward > track.size() * 0.3) return false;
return true;
}图片获取：
@GetMapping("/image")
public void getImage(@RequestParam String file, HttpServletResponse response) throws IOException {
File f = new File(CAPTCHA_TEMP_DIR + file);
if(!f.exists()) throw new RuntimeException("图片不存在");
response.setContentType("image/png");
try(FileInputStream fis = new FileInputStream(f)) {
fis.transferTo(response.getOutputStream());
}
}- 前端实现
子组件
<template>
<div class="captcha-container">
<div class="captcha-bg">
<img :src="bgImage" class="bg-img" />
<div
class="block-img"
:style="{
left: blockLeft + 'px',
top: blockY + 'px',
width: blockSize + 'px',
height: blockSize + 'px',
backgroundImage: 'url(' + blockImage + ')'
}"
@mousedown.prevent="startDrag"
@touchstart.prevent="startDrag"
></div>
</div>
<div class="slider-bar">
<div
class="slider-tip"
v-show="!dragging"
>
滑动完成人机校验
</div>
<div
class="slider-btn"
:style="{ left: blockLeft + 'px', width: blockSize + 'px' }"
@mousedown.prevent="startDrag"
@touchstart.prevent="startDrag"
>
➤
</div>
</div>
<button class="refresh-btn" @click="refreshCaptcha">刷新验证码</button>
</div>
</template>加载图片：
// 加载验证码
async function loadCaptcha() {
try {
const res = await request.get("/imageCaptcha/puzzle");
captchaId.value = res.data.captchaId;
bgImage.value = res.data.bgUrl;
blockImage.value = res.data.blockUrl;
blockY.value = res.data.blockY;
blockLeft.value = 0;
} catch (err) {
console.error("加载验证码失败", err);
}
}起始拖动：
function startDrag(e) {
dragging = true;
// 记录拖动起始点
startX = e.type.includes("mouse")
? e.clientX
: e.touches[0].clientX;
// 记录拖动前滑块位置
initialLeft = blockLeft.value;
// 每次拖动开始时，清空轨迹
track.value = [];
// 初始化时间戳
lastRecordTime = Date.now();
document.addEventListener("mousemove", onDrag);
document.addEventListener("mouseup", endDrag);
document.addEventListener("touchmove", onDrag);
document.addEventListener("touchend", endDrag);
}拖动时：
function onDrag(e) {
if (!dragging) return;
// 当前鼠标 坐标
const currentX = e.type.includes("mouse")
? e.clientX
: e.touches[0].clientX;
// 位移
const deltaX = currentX - startX;
// 计算新的滑块位置
const newLeft = Math.max(
0,
Math.min(BG_WIDTH - BLOCK_SIZE, initialLeft + deltaX)
);
// 更新滑块位置
blockLeft.value = newLeft;
// 轨迹采集
const now = Date.now();
// 每 20ms 记录一次，模拟真人拖动
if (now - lastRecordTime >= 20) {
track.value.push({
x: Math.round(newLeft), // 当前滑块
t: now // 时间戳
});
lastRecordTime = now;
}
}结束拖动：
async function endDrag() {
if (!dragging) return;
dragging = false;
document.removeEventListener("mousemove", onDrag);
document.removeEventListener("mouseup", endDrag);
document.removeEventListener("touchmove", onDrag);
document.removeEventListener("touchend", endDrag);
// 提交验证
try {
const res = await request.post("/imageCaptcha/verify", {
captchaId: captchaId.value,
// 最终滑块位置
moveX: Math.round(blockLeft.value),
// 提交轨迹数组
track: track.value
});
if (res.data.code === "200") {
ElMessage.success('校验成功')
// 验证成功，通知父组件
emit("success");
} else {
ElMessage.error('校验失败')
emit("error")
}
} catch (err) {
alert("验证失败，请重试！");
blockLeft.value = 0;
await loadCaptcha();
}
}父组件
<div v-if="showCaptcha" class="captcha-mask">
<!-- 拼图验证码 -->
<CaptchaSlider
v-if="showCaptcha"
ref="slider"
@success="onCaptchaSuccess"
@error="onCaptchaError"
/>
</div>
// 验证成功
const onCaptchaSuccess = () => {
showCaptcha.value = false
doLogin() //这里是登录逻辑
}
const onCaptchaError = () => {
showCaptcha.value = false
}四、注意

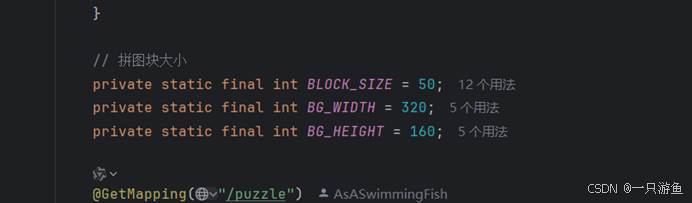

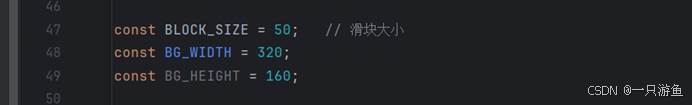

后端生成的拼图的大小要和前端的一样，否则会出现错位的问题。
