hysAnalyser --- 常见MPEG-TS问题指南

前言

本文详细介绍 MPEG-TS 常见的一些问题，并列举了部分实际案例，加深读者对这些问题的理解和掌握。这些问题 hysAnalyser 在分析之后均显著提示，便于用户直观感知，从而有利于快速定位和排除问题，提升工作效率。

诚然，这也是hysAnalyser 的 开发宗旨 之一，开发宗旨如下：

1）分析异常尽可能的显著提示；
2）时间戳，码率等数据采用图像曲线，方便直观跟踪变化；
3）带类型过滤的逐包分析；
4）及时支持新的音视频编码格式，支持为用户定制化开发所需的功能；

一、常见问题概述

在MPEG-TS业务中，常见的播放问题有黑屏，花屏，视频马赛克，无声音，声音啸叫，声画卡顿、声画不同步，切台黑屏，缺失预期的频道节目等等。

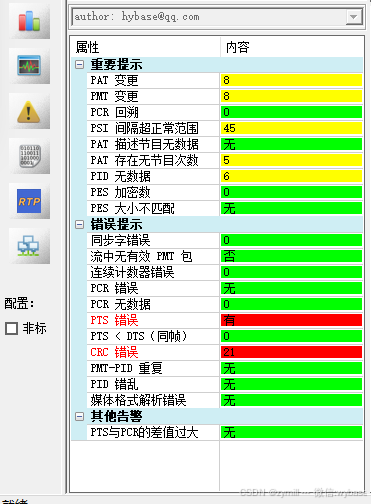

通常这些问题和PAT、PMT、时间戳、音视频格式、ES加密等相关，基于对业务的影响，笔者把它们分为了三小类，如下图所示。

二、重要提示类别

通常这种问题，可能是 MPEG-TS 语法允许的，不算错误。但是在出现时，经常会影响业务的正常运行，不深入分析，这类问题经常还不容易快速定位。

具体如下：

1. PAT 变更

在广电的MPTS直播常见，节目变更：变更后，可能造成节目缺失等

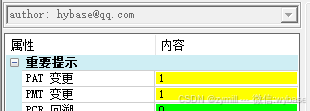

告警图示

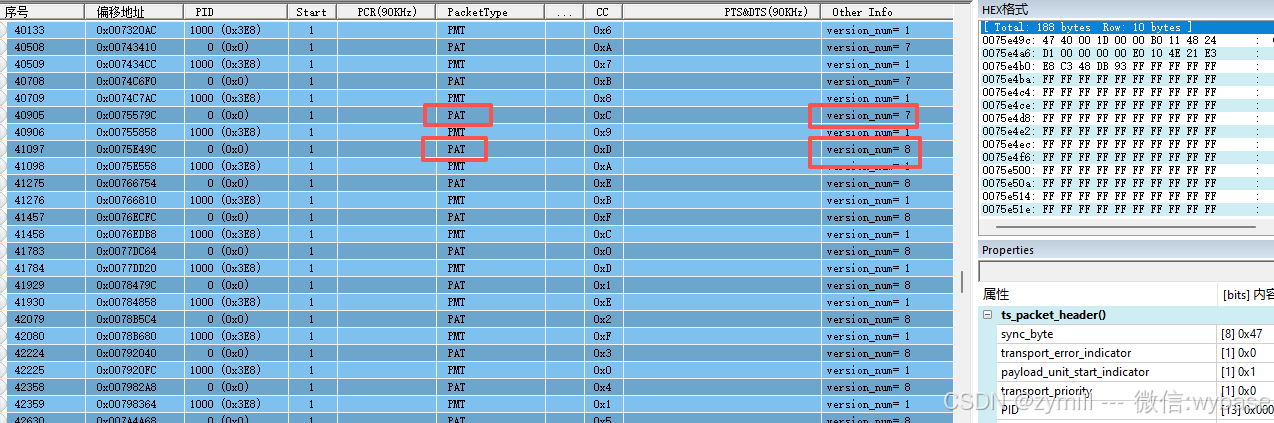

逐包分析结果

2. PMT变更

在广电的MPTS直播常见，节目变更：变更后，可能造成节目缺失，音视频异常等；

（同上）

3. PCR回溯

在广电和OTT直播节目中，因PCR周期出现常见
在PCR处理错误的节目中，因复用PCR错误，如小于前面的PCR值而出现
（常见，不提供案例图）

4. PSI间隔超正常范围

TR 101290的统计指标结果，可能造成切台慢，节目信息不及时等

（常见，不提供案例图）

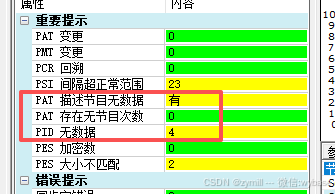

5. PAT描述节目无数据

节目处理异常时，可能出现。可能造成节目缺失，播放黑屏

告警图示

PID统计结果

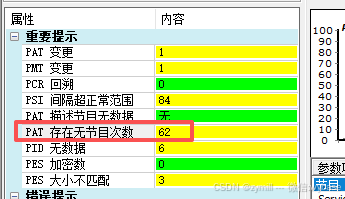

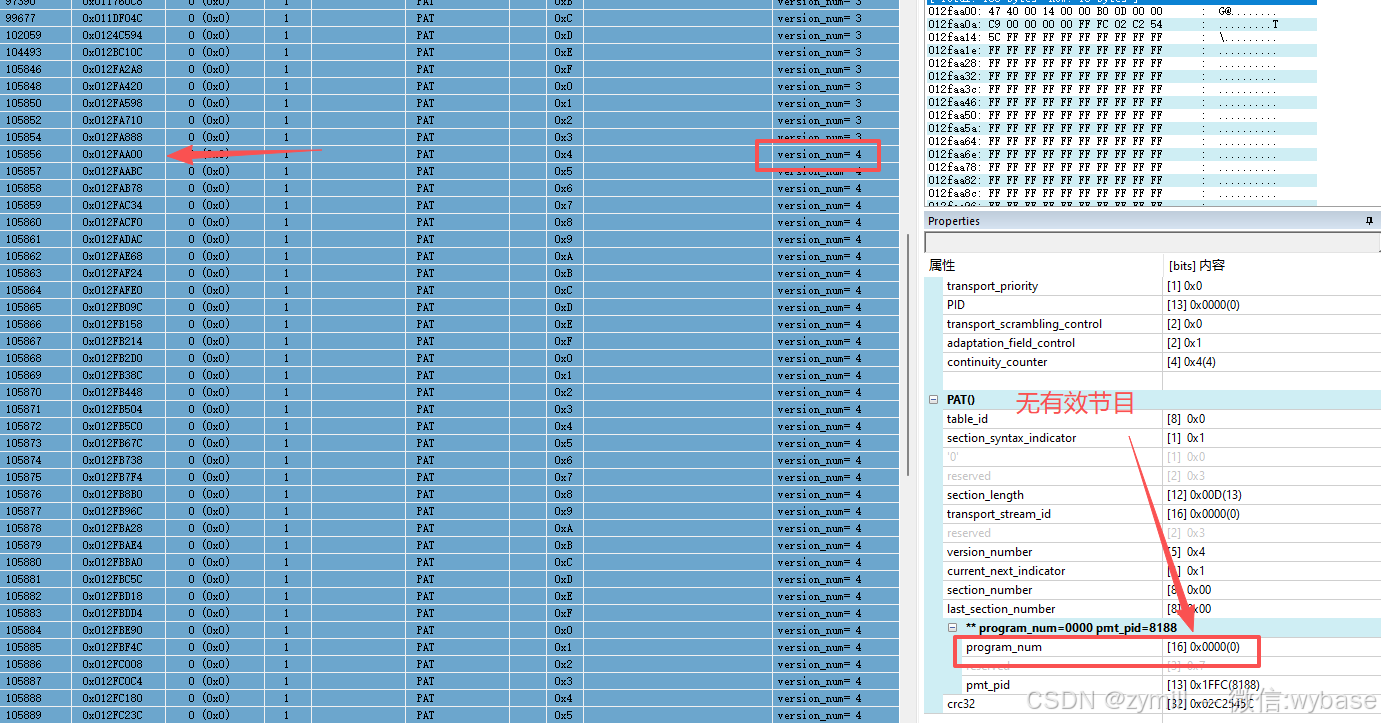

6. PAT存在无节目次数

PAT复用处理错误，可能因无法解析PAT，出现切台后黑屏过长，甚至无法播放

告警图示

逐包分析结果

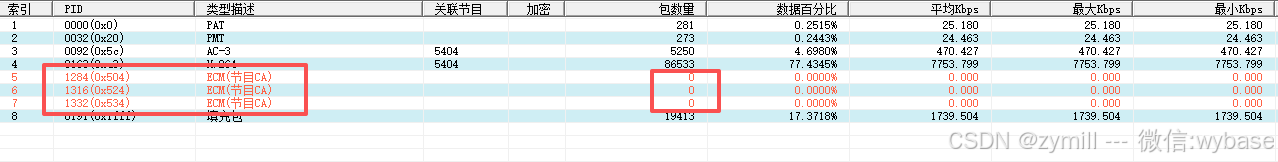

7. PID无数据

复用丢失PID数据，可能造成无声音，无视频等情况

告警图示

PID统计结果

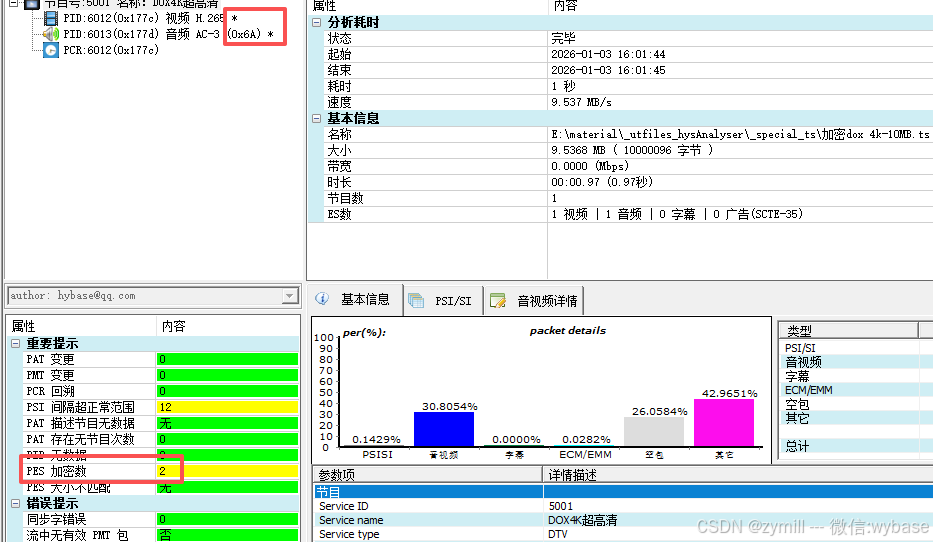

8. PES加密

加密节目，常常对应CA解扰失败，从而引起播放失败。

告警图示

9. PES大小不匹配

复用错误
数据丢失
文件不完整等
（常见，不提供案例图）

三、严重错误类别

通常这种问题不是 MPEG-TS 语法允许的，是重要错误。在出现时，必然会影响业务的运行。

具体情况不再赘述，直接参考实际案例。

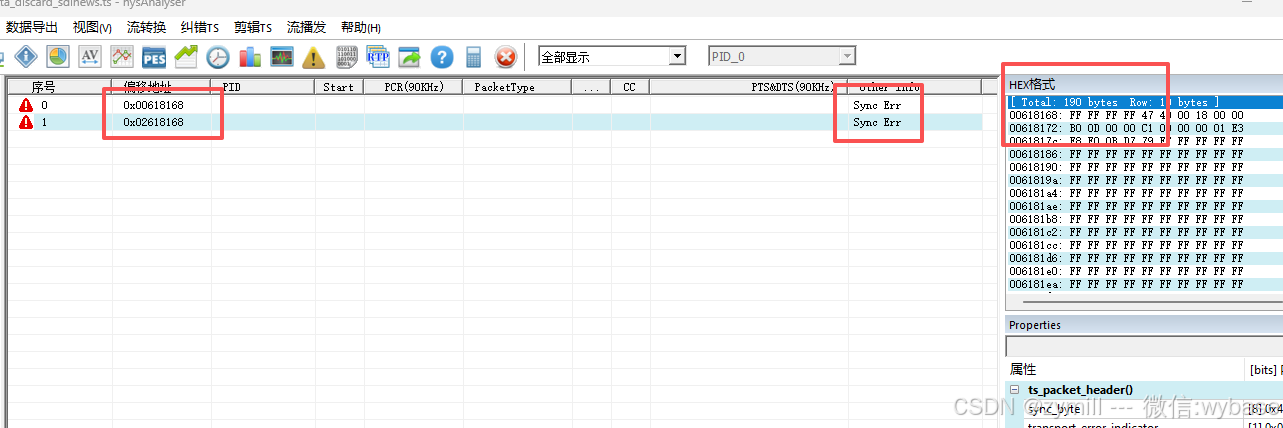

1. 同步字错误

数据丢失造成
数据源本身不是正常的TS数据

告警图示

逐包分析结果

2. 流中无有效 PMT 包

数据复用时缺失PMT包

告警图示

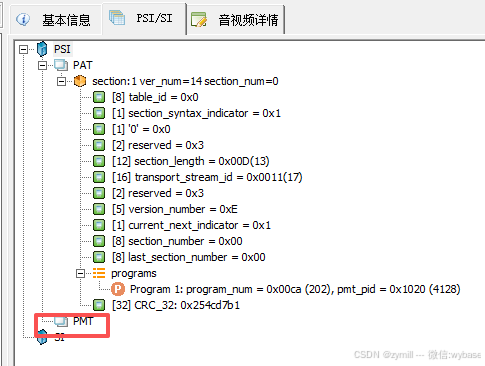

PSI/SI 统计

3. 连续计数器错误

数据丢包现象
（常见错误， TR 101290 重要指标）

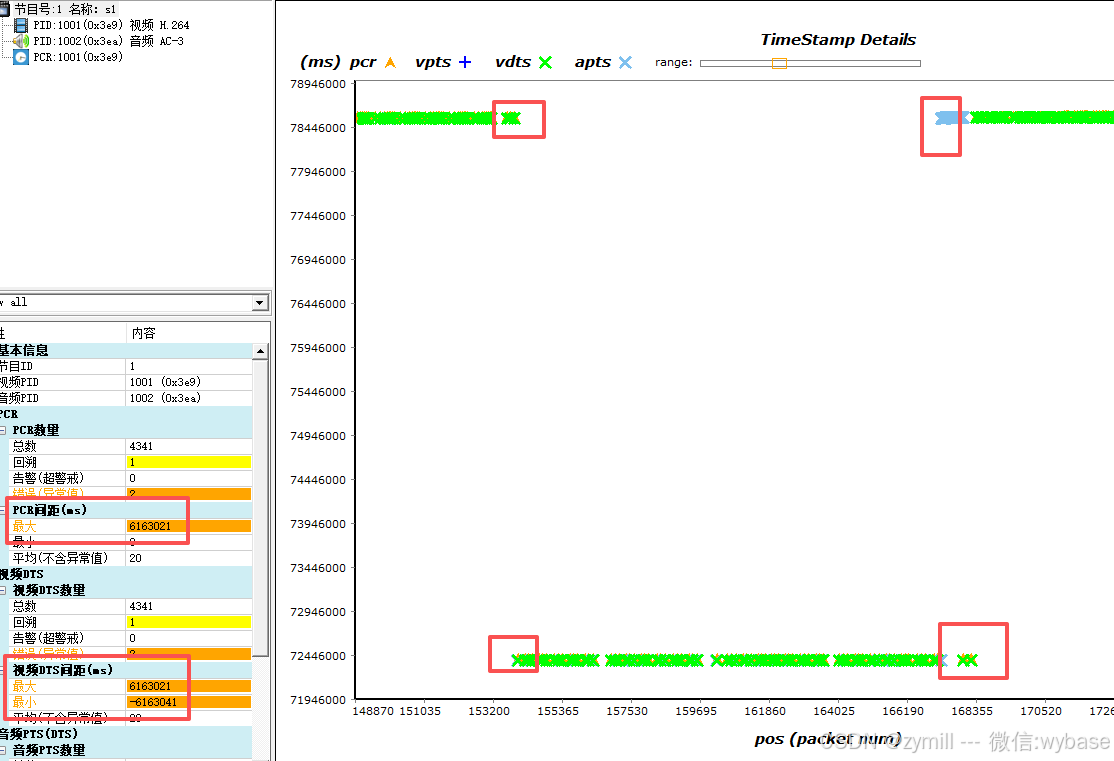

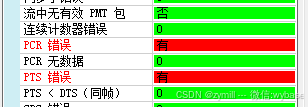

4. PCR 错误

PCR非线性增长，出现不规整的跳变，反转等

告警图示

时间戳曲线图示

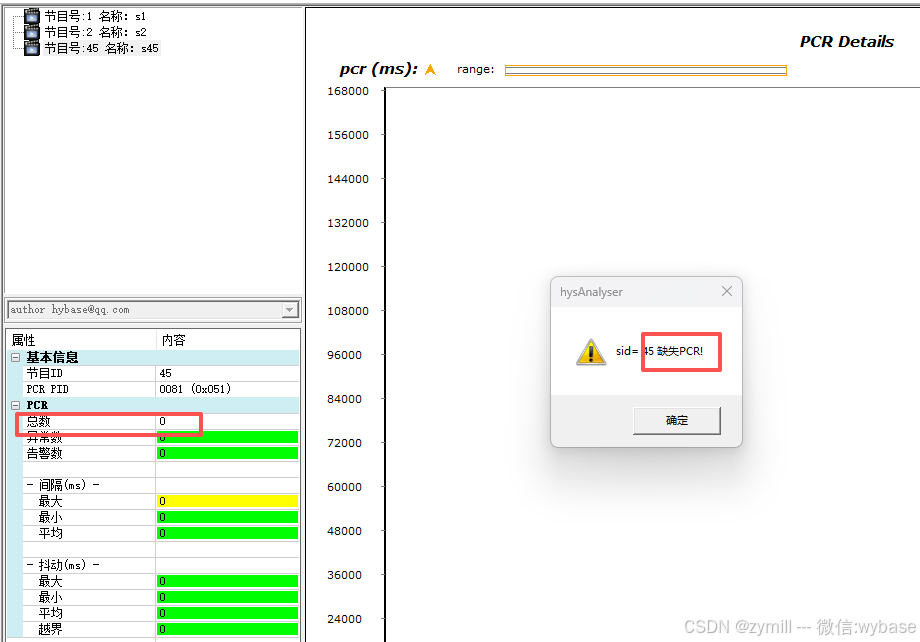

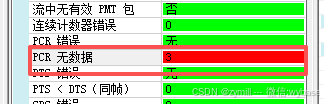

5. PCR 无数据

流中无PCR数据

告警图示

PCR曲线图示

6. PTS 错误

PTS或DTS错误，主要是非线性的增长，出现不规整的跳变、反转或缺失PTS、DTS等

告警图示

时间戳曲线图示

7. PTS < DTS (同帧)

同一帧音视频，通常要求 PTS >= DTS
（很少见，通常为源编码的时戳故障，遇到播放器时间戳严谨时，可能造成播放静帧）

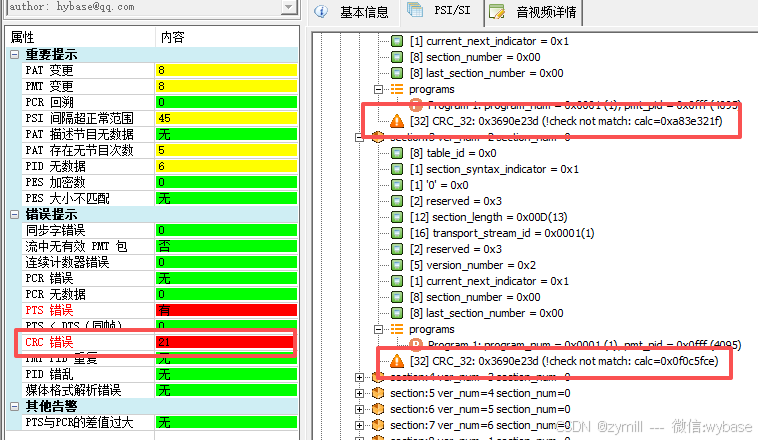

8. CRC 错误

PSI/SI section中的CRC错误，可能是数据错误或源复用打包错误

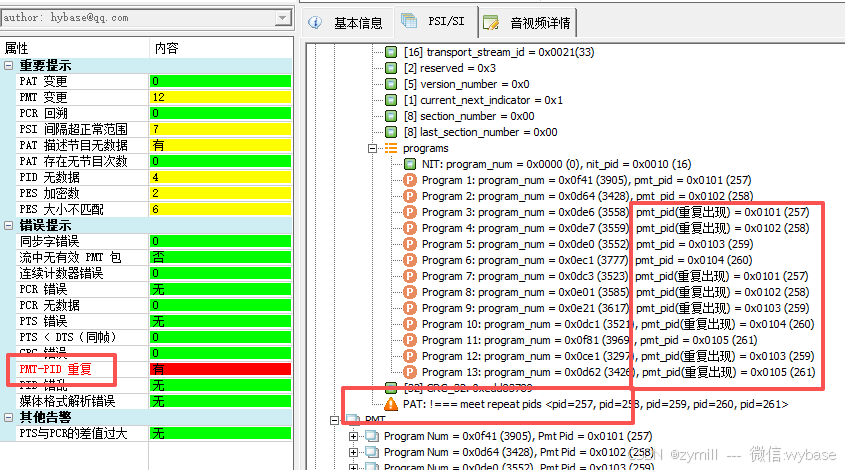

9. PMT-PID 重复

广电MPTS节目中不同节目出现PMT-PID重复，可能造成播放异常。

10. PID错乱

数据源大规模异常：可能是加密等其他异常造成

告警图示

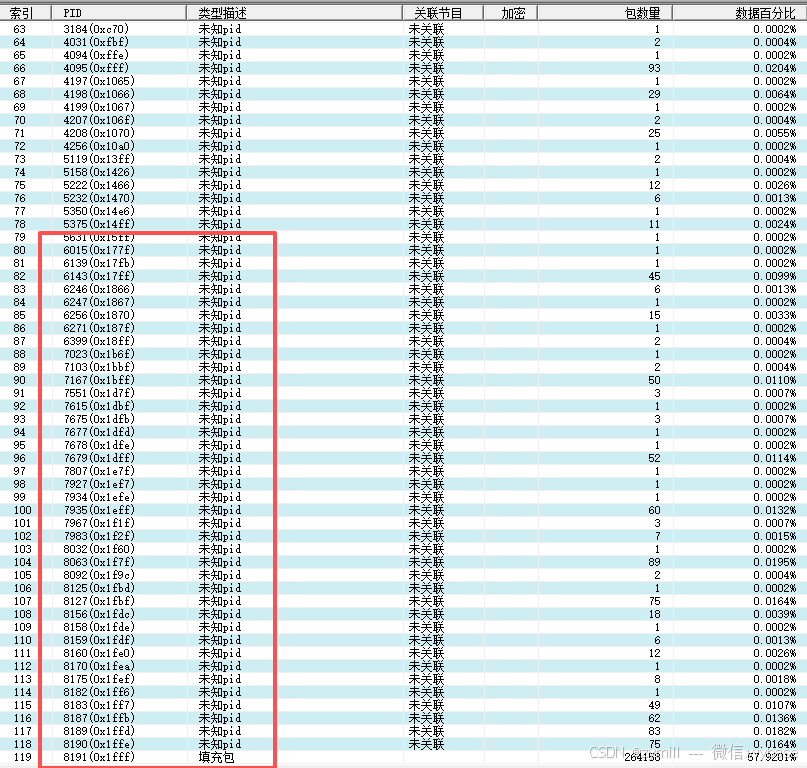

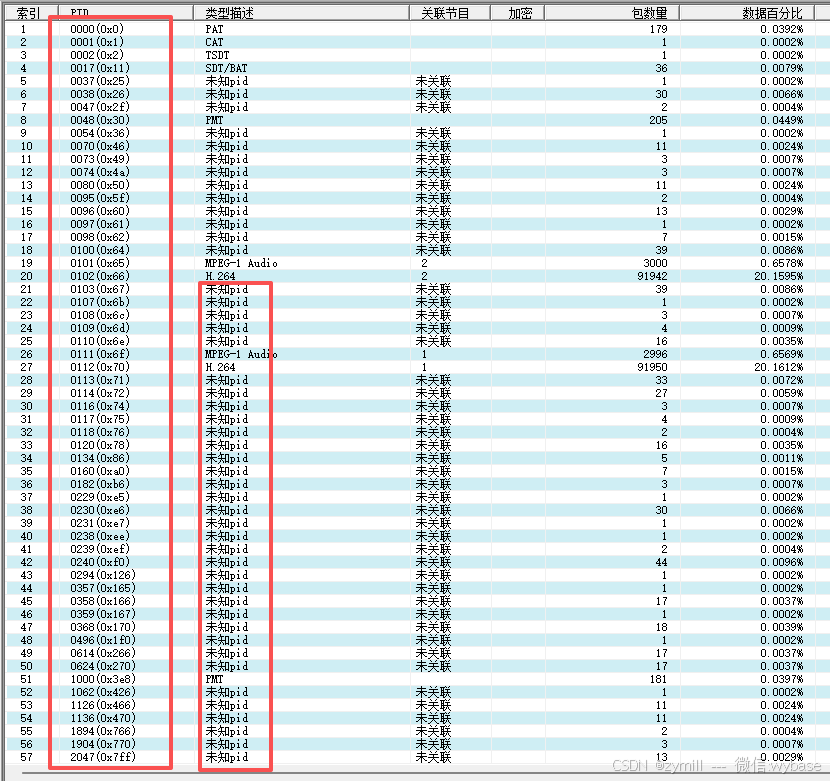

出现大量的无关联的PID：

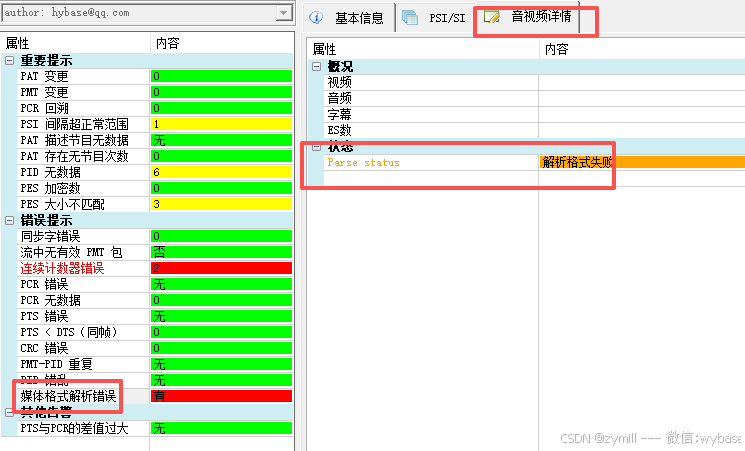

11. 媒体格式解析错误

数据源PES加密，造成不能解析到音视频格式
数据源非正常音视频，字幕数据，造成解析异常

告警结果

四、其他告警类别

通常这类问题，不一定影响业务，但对于一些对指标要求严谨的播放器或复用器，可能造成业务失败的情况。

这类告警，将继续根据需要完善和补充。

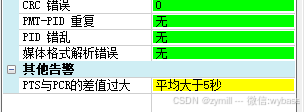

1. PTS与PCR的差值过大

数据源复用时，PTS和PCR差值过大

告警图示

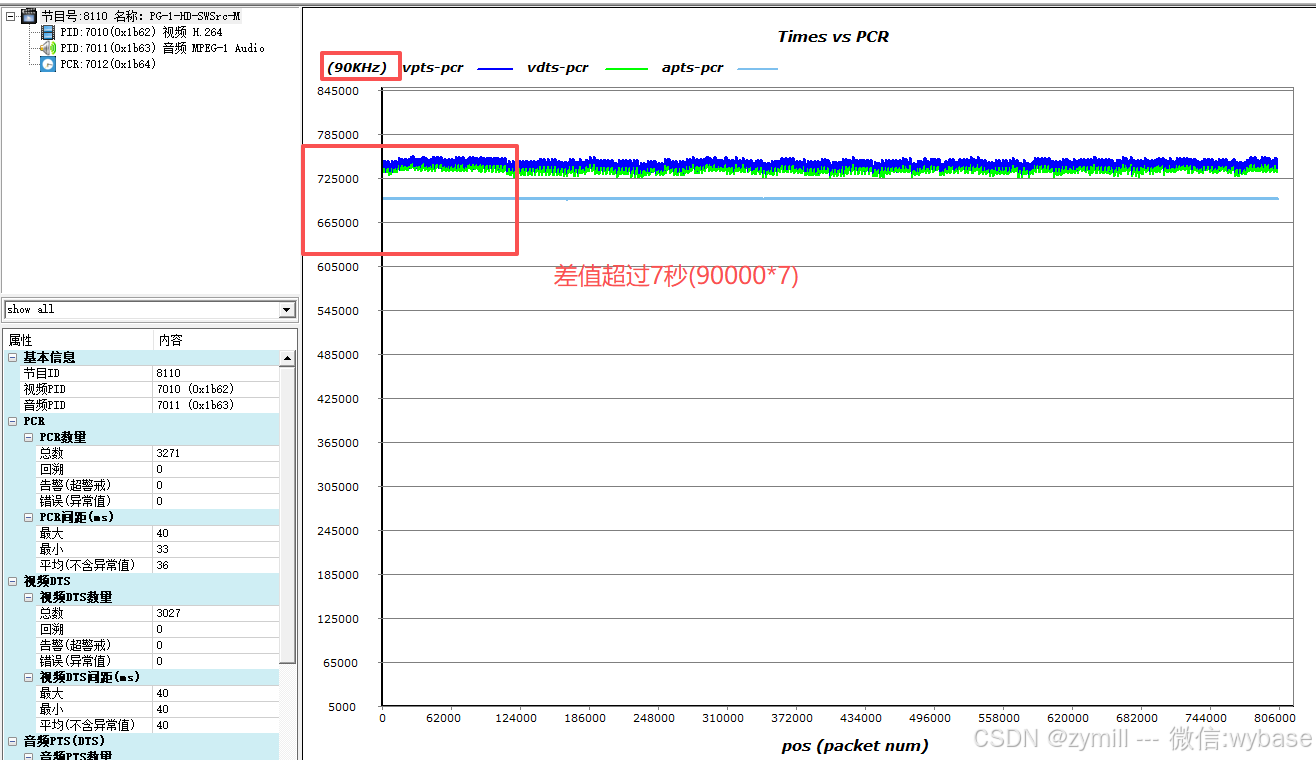

PTS与PCR差值曲线图示

下载地址

Github：https://github.com/zymill/hysAnalyser
百度盘：https://pan.baidu.com/s/15EtyxUBhvokfXC2rJp_smQ?pwd=mpts

功能概述

1）MPEG-TS离线文件分析（PSI/SI，时间戳、码率、音视频同步，PES列表，RTP封装包列表等）

2）HLS实时流接入（M3u8列表，分片缓存等分析）；

3）UDP实时流监测（实时码率曲线，PCR曲线，TR 101290统计, PSI/SI, 音视频详情）

4）支持MP1/MP2/MP3/AAC/AC3/EAC3, MPEG-1/2/4，H.264/AVC、H.265/HEVC、H.266/VVC，AVS1/AVS+/AVS2/AVS3, Audio Vivid(AV3A)等编码格式；

5）逐包分析：支持PAT/PMT/SDT/NIT/BAT/EIT/CAT/RST/TDT/TOT/DIT/SIT数据表解析, 可通过PID过滤和快速定位；

6）支持导出分析结果数据，包括PES(ES)、PCR，时间戳，码率，DTS间距等；

7）ES分析和导出：支持按PES格式或 ES格式导出数据；支持输出 H.264/HEVC/VVC/AVS1/AVS+/AVS2/AVS3 Nalunit/GOP/Picture List，更多 ES 详情可结合 flvAnalyser

8）流转换功能：从多节目流按需配置参数提取节目流, 单节目TS转存MP4/MKV;

9）高级功能：流编辑修改PID，修改时间戳，修改界面名称，删除指定PID数据；

10）流播发功能：TS按PCR周期播发 UDP 或 RTP(over UDP)，可作为直播源使用。

11）定制化功能：非 MPEG-TS/DVB 标准数据支持;

ES 分析功能在flvAnalyser 已具有，如果朋友们迫切需要，可以通过 flvAnalyser 做ES分析。后期笔者再逐步完善和补充。

（提示：部分功能需软件授权后才能使用，授权方法请参考GitHub或知乎）
