一、为什么 V4L2 是直播采集的总入口

做直播第一件事往往是插上一台 USB 摄像头。UVC 协议让这件事"免驱即插即用"，但很多人没意识到：UVC 解决的是"摄像头如何被操作系统识别"，而真正把视频流一帧帧搬进应用内存的，是 Linux 内核里的 V4L2 框架。

换句话说，UVC 让摄像头"被看见"，V4L2 让摄像头"被采集"。在 MEDAI V2 这类基于 RK3528 的嵌入式直播设备里，这条链路的起点一定是 V4L2：内核的 uvcvideo 驱动把 UVC 摄像头注册成一个标准的 V4L2 视频节点（典型如 /dev/video0），应用层再通过 V4L2 接口把这路信号拉起来、协商格式、取走每一帧。

而 UVC 摄像头对外能提供的格式通常就三种：H.264（摄像头端已编码）、MJPEG（帧内压缩）、YUYV（未压缩原始 YUV）。本文要讲清楚的就是：V4L2 框架如何用一套固定的 ioctl 状态机，把这三种格式"自动枚举、协商、获取"下来，并交给 RK3528 的硬件（VPU/MPP 与 RGA）完成解码与色彩转换，最终变成可加工、可推流的画面。

二、V4L2 框架技术解析

2.1 什么是 V4L2：统一视频设备抽象

V4L2（Video for Linux 2）是 Linux 内核为视频设备提供的统一用户态接口框架 。它的设计目标是：让应用程序无需关心底层是 USB 摄像头、MIPI 摄像头、采集卡还是电视 tuner，只要设备遵循 V4L2 规范，应用就能用同一套 open / ioctl / mmap 把它驱动起来。

在 MEDAI V2 上，UVC 摄像头、甚至部分内部视频源，最终都表现为 V4L2 设备节点。应用（采集进程）与内核驱动之间，所有"发现能力、设置格式、申请缓冲区、取帧"的交互，都通过一个 ioctl() 系统调用 + 不同的请求码（request code）完成。

2.2 五系统调用 + ioctl 目录的设计哲学

V4L2 一个常被称道的设计是：整套用户态接口只有 5 个系统调用 ------open、close、ioctl、mmap、read/write。之所以能用这么少的入口覆盖千差万别的设备，是因为几乎所有"设备相关的差异"都被塞进了 ioctl() 的参数结构体里，而不是新增系统调用。

ioctl() 携带的请求码构成了一份"目录"，常见的几类如下：

请求码	作用
`VIDIOC_QUERYCAP`	查询设备能力（是不是视频捕获设备、支持哪些缓冲方式）
`VIDIOC_ENUM_FMT`	枚举设备支持的像素格式（H.264 / MJPEG / YUYV ...）
`VIDIOC_ENUM_FRAMESIZES` / `VIDIOC_ENUM_FRAMEINTERVALS`	枚举某格式下的分辨率与帧率
`VIDIOC_S_FMT` / `VIDIOC_G_FMT` / `VIDIOC_TRY_FMT`	设置 / 读取 / 试设像素格式与分辨率
`VIDIOC_REQBUFS` / `VIDIOC_QUERYBUF`	申请 / 查询内核缓冲区
`VIDIOC_QBUF` / `VIDIOC_DQBUF`	缓冲区入队 / 出队（取走一帧）
`VIDIOC_STREAMON` / `VIDIOC_STREAMOFF`	启动 / 停止数据流（驱动 DMA 引擎）

这正是 V4L2 "小而稳"的精髓：应用开发者只要记住这套固定顺序，就能对接任意厂商的摄像头，无需为每种硬件写专用代码。

2.3 标准采集状态机：从打开设备到拿到一帧

一个最典型的 V4L2 采集程序，遵循如下固定状态机：

c 复制代码

int fd = open("/dev/video0", O_RDWR);          // 1. 打开 V4L2 采集节点
struct v4l2_capability cap;
ioctl(fd, VIDIOC_QUERYCAP, &cap);              // 2. 查询能力，确认是 VIDEO_CAPTURE

struct v4l2_fmtdesc f = { .type = V4L2_BUF_TYPE_VIDEO_CAPTURE };
while (ioctl(fd, VIDIOC_ENUM_FMT, &f) == 0) {  // 3. 枚举摄像头支持的格式
    printf("format: %s\n", f.description);     //    依次得到 H264 / MJPEG / YUYV
    f.index++;
}

struct v4l2_format fmt = { .type = V4L2_BUF_TYPE_VIDEO_CAPTURE };
fmt.fmt.pix.width  = 1920;
fmt.fmt.pix.height = 1080;
fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_MJPEG;  // 4. 请求 MJPEG（或 H264 / YUYV）
ioctl(fd, VIDIOC_S_FMT, &fmt);                 //    驱动返回"实际生效"格式
// 务必读回 fmt.fmt.pix.pixelformat 确认协商结果

struct v4l2_requestbuffers req = {
    .count = 4, .type = V4L2_BUF_TYPE_VIDEO_CAPTURE, .memory = V4L2_MEMORY_MMAP };
ioctl(fd, VIDIOC_REQBUFS, &req);               // 5. 申请 4 个 mmap 缓冲区
// ... VIDIOC_QUERYBUF 查询 + mmap 映射到用户空间 ...

struct v4l2_buffer buf;
ioctl(fd, VIDIOC_QBUF, &buf);                  // 6. 缓冲区入队
ioctl(fd, VIDIOC_STREAMON, &buf.type);         // 7. 启动数据流（驱动开始 DMA 写帧）

while (capturing) {
    ioctl(fd, VIDIOC_DQBUF, &buf);             // 8. 出队，取走一帧
    process_frame(buf);                        //    H264/MJPEG → MPP 硬解；YUYV → 直处理
    ioctl(fd, VIDIOC_QBUF, &buf);              // 9. 处理完重新入队
}

要点：

缓冲区一般申请 4 个（mmap 方式）。太少容易丢帧，太多增加延迟，4 个是嵌入式场景的经验值；
VIDIOC_STREAMON 只是启动驱动的 DMA 引擎，之前必须已把所有缓冲区 QBUF 入队 ，否则驱动无处写帧，首个 DQBUF 会一直阻塞；
取帧用 mmap 而非 read/write，避免每帧一次内存拷贝，这也是几乎所有现代 V4L2 驱动的内部实现方式。

2.4 格式协商的真相：S_FMT 返回的是"实际生效"

V4L2 有一个反直觉但极其关键的细节：你不显式设格式，驱动就用默认格式 （往往不是你想要的，比如 640×480 的 YUYV）；而即便你显式 VIDIOC_S_FMT，驱动返回的也未必等于你请求的。

原因是驱动可能在内部做格式对齐、分辨率裁剪，甚至格式转换。所以规范做法是：

调完 S_FMT 后必须读回 结构体里的 pixelformat / width / height，以"实际生效值"为准；
或用 VIDIOC_TRY_FMT 先探一下（不真正改变设备状态），确认能被接受再 S_FMT。

经典踩坑：请求 1920×1080 的 MJPEG，结果驱动返回了 1920×1080 的 YUYV（内部转码），程序还按 MJPEG 去解，画面直接花屏。因此 MEDAI V2 的采集进程在协商完成后，会依据"实际生效格式"决定后续走硬解还是直处理路径------这正是"自动获取"一词的工程含义。

三、UVC 与 V4L2：免驱摄像头如何变成 /dev/videoX

3.1 uvcvideo 类驱动把 UVC 暴露为 V4L2 采集节点

UVC（USB Video Class）是 USB-IF 制定的视频设备类标准，把"视频设备的通用语言"固化进操作系统。只要摄像头按规范描述自己能出哪些分辨率、帧率、格式，Windows / macOS / Linux / Android 的通用 UVC 驱动就能直接识别，免装任何第三方驱动。

在 Linux 内核里，这台摄像头由 uvcvideo 驱动 接管，并被注册成一个标准的 V4L2 视频捕获节点 （如 /dev/video0）。此时应用层完全不必关心"这是一台 OBSBOT 还是大疆"，它面对的只是一个标准的 V4L2 capture 设备------这就是 UVC 与 V4L2 的衔接点。

3.2 三种 UVC 载荷格式与 V4L2 四字码

UVC 摄像头内部原始传感器数据是 Bayer/RAW，对外封装成几种标准载荷。在 V4L2 体系中，每种载荷对应一个四字码（FourCC）：

UVC 载荷	V4L2 四字码	宏定义	数据形态	是否需要硬解
H.264	`'H264'`	`V4L2_PIX_FMT_H264`	摄像头端已编码的压缩流（UVC 1.1+）	是 → VPU / MPP 解码
MJPEG	`'MJPG'`	`V4L2_PIX_FMT_MJPEG`	每帧独立 JPEG 压缩（帧内）	是 → VPU / MPP JPEG 解码
YUYV	`'YUYV'`	`V4L2_PIX_FMT_YUYV`	未压缩 YUYV 4:2:2，16 bit/像素	否 → 直处理或 RGA 转 NV12

在命令行里用 v4l2-ctl -d /dev/video0 --list-formats-ext 查询一台真实 UVC 摄像头，输出往往就是这三行：

复制代码

[0]: 'YUYV' (YUYV 4:2:2)
[1]: 'MJPG' (Motion-JPEG, compressed)
[2]: 'H264' (H.264, compressed)

3.3 自动枚举：VIDIOC_ENUM_FMT 列出摄像头能力

所谓"自动获取三格式"，第一步就是 VIDIOC_ENUM_FMT：应用从 index=0 开始逐个枚举，直到驱动返回错误，即可拿到这台摄像头完整支持的格式清单。

这一步的本质是读取 UVC 描述符里摄像头自己上报的能力。兼容性由此确定------能出 4K 的摄像头，不代表主机一定收 4K，双方协商出彼此都支持的最高规格。MEDAI V2 正是先枚举出摄像头能力，再结合用户选择的 2160P/1080P 档位，自动挑定走 H.264 / MJPEG 还是 YUYV。

四、RK3528 上的 V4L2 采集链路

4.1 采集节点与 MPP / RGA 的衔接

RK3528 是一颗面向边缘多媒体设备的 SoC，内部与视频相关的硬件模块至少三块，各司其职：

模块	职责	在采集链路中的角色
VPU	视频编/解码硬件加速	H.264/H.265/MJPEG 硬解（解码端 4K@60）
GPU	图形渲染、OpenGL 特效	绿幕着色器、图像合成
RGA	2D 硬件加速	缩放、色彩空间转换（YUYV→NV12）、旋转镜像

应用通过 V4L2 把 UVC 码流/帧拉到用户态后，并不直接吃下它，而是交给上述硬件：

压缩流（H.264 / MJPEG） → 经 MPP（Media Process Platform，瑞芯微用户态媒体框架） 驱动 VPU 硬件解码；
原始帧（YUYV） → 经 RGA 做色彩空间转换（YUYV→NV12），或直接进入后续处理。

MPP 是夹在"应用程序"和"内核 VPU 驱动"之间的用户态框架，屏蔽芯片差异、提供统一 MPI 接口。解码时核心就是 mpp_init(MPP_CTX_DEC, ...) 后循环 decode_put_packet → decode_get_frame，输出默认 NV12 原始帧。

4.2 三格式各自的落地路径

把 V4L2 采集与 RK3528 硬件连起来，三种格式各自走一条清晰路径：

复制代码

[UVC 摄像头]
   │ USB 3.0 等时传输（协商出 H.264 / MJPEG / YUYV 之一）
   ▼
[ Linux uvcvideo + V4L2 采集 ]  → /dev/videoX
   │  VIDIOC_ENUM_FMT 枚举 → VIDIOC_S_FMT 协商（自动获取三格式之一）
   │
   ├─ H.264  ('H264') ──┐
   │                    ├──► [ RK3528 VPU 硬件解码 ] ◀── MPP(CodingAVC / CodingMJPEG)
   ├─ MJPEG  ('MJPG') ──┘         │  MppFrame (NV12)
   │                              │
   └─ YUYV  ('YUYV') ──► [ RGA 色彩转换 ] ──► NV12
                              （或直入后续处理）
                   └──────────────┬──────────────┘
                                  ▼
                        [ NV12 原始帧统一汇入处理 ]
                   Scaler 缩放 → 叠加/绿幕/水印 → VPU 重新编码 H.264/H.265
                                  │
              ┌───────────────────┼────────────────────────┐
              ▼                   ▼                        ▼
        [RTMP/RTSP/        [本地 MP4 录制]          [NDI / HDMI 输出]
         SRT/HLS/
         HTTP/NDI
         六协议服务]

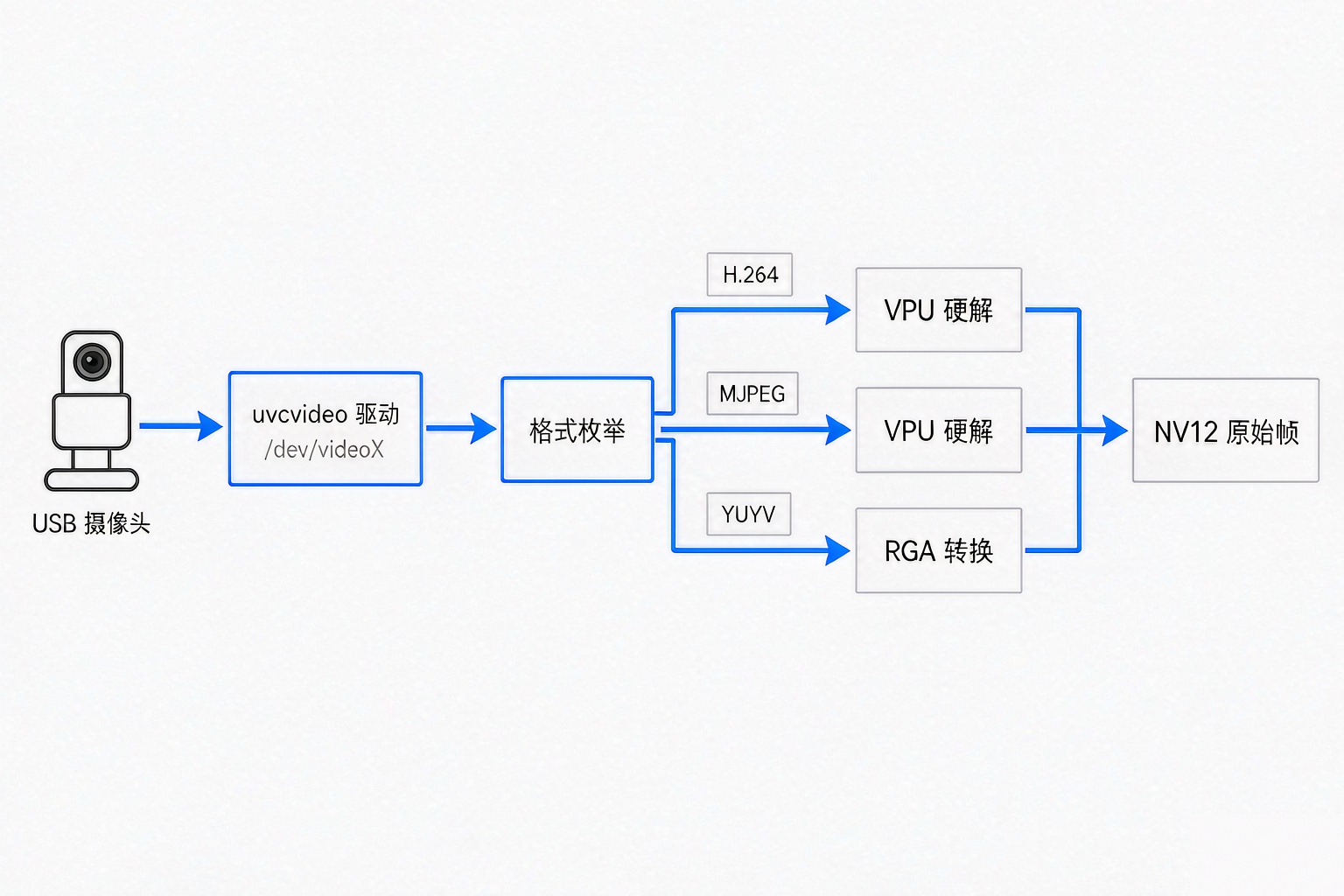

图1：V4L2 采集节点自动枚举并协商 H.264 / MJPEG / YUYV，压缩流经 VPU/MPP 硬解、原始帧经 RGA 转换，最终统一为 NV12 帧进入处理链路

要点归纳：

decode_put_packet() 消费压缩码流，decode_get_frame() 产出解码帧，二者通过 MPP 内部队列异步衔接，硬解几乎不占 CPU、延迟仅单帧到数帧（十毫秒级）；
YUYV 是唯一无需解码的格式，但数据量巨大，通常只在低分辨率或 USB 2.0 场景出现；
无论哪条路径，最终都收敛到 NV12------这是视频处理与编码链路最喜欢的 4:2:0 半平面格式，且 MPP 输出常由 DMA-BUF 支撑，可零拷贝交给 RGA / 编码端 / GPU。

4.3 带宽账：高分辨率为什么必须压缩

YUYV 每像素 2 字节，带宽账一算便知：

复制代码

1080P@30 YUYV = 1920×1080×2×30 ≈ 1.5 Gbps
4K@30   YUYV = 3840×2160×2×30 ≈ 6.0 Gbps
对照：USB 2.0 = 480 Mbps，USB 3.0 = 5 Gbps

结论非常清晰：

USB 2.0 上未压缩 YUYV 最多跑 720P30；想传 1080P 必须切 MJPEG；
4K@30 未压缩约 6 Gbps，已超出 USB 3.0 的 5 Gbps，4K UVC 摄像头几乎都以 MJPEG / H.264 传输 4K，把带宽压到数百 Mbps 甚至十几 Mbps；
黄金法则：高分辨率场景，一看主机是不是 USB 3.0 口，二看摄像头是否支持 MJPEG / H.264 压缩格式------而这恰好决定了 V4L2 拿到的是哪一路，以及后续是否要硬解。

五、MEDAI V2 实战：UVC 自动获取三格式

5.1 物理接入：USB 3.0 专属通道

MEDAI V2 在接口规划上把 UVC 摄像头放在最高优先级通道：设备背面的 USB 3.0 接口专门用于接入 UVC 摄像头，USB 2.0 接口则留给无线 MIC 和 U 盘，4K 摄像头务必确认插的是 USB 3.0 口------插错 USB 2.0 口，轻则只能协商到低分辨率，重则无法出图。

5.2 UVC 配置：2160P / 1080P 双档位

进入 USB 配置 → UVC 配置 页面，可按摄像头能力选择 2160P（4K）或 1080P 两档：

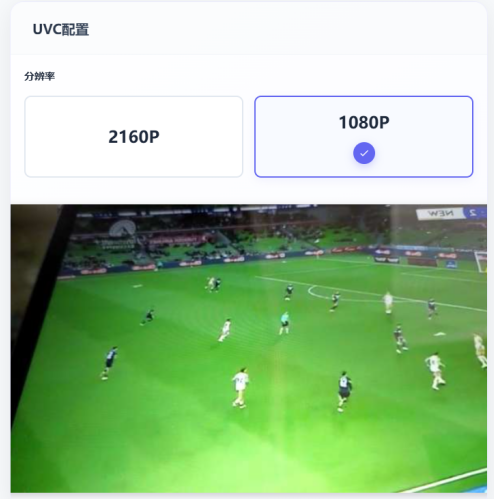

图3：2160P/1080P 双档位，页面下半部分实时回显当前摄像头画面，所见即所得

USB 摄像头为 4K 时，选择 2160P，此时获取到的 UVC 信号为 3840×2160 分辨率；
选择 1080P 时，获取到的 UVC 信号为 1920×1080 分辨率；
可据实际需求选择要拉起的分辨率。

⚠️ 注意：切换分辨率后需重启设备生效 ，目的是让设备按新规格重新完成 UVC 协商握手，并重新执行 V4L2 的格式枚举与 S_FMT。

5.3 信号配置：指定 UVC 为主输入源

进入 编码配置 → 信号配置 ，在"视频输出"中选择 UVC 为输入源；音频输入可"跟随视频"（摄像头自带麦克风）或切到无线 MIC：

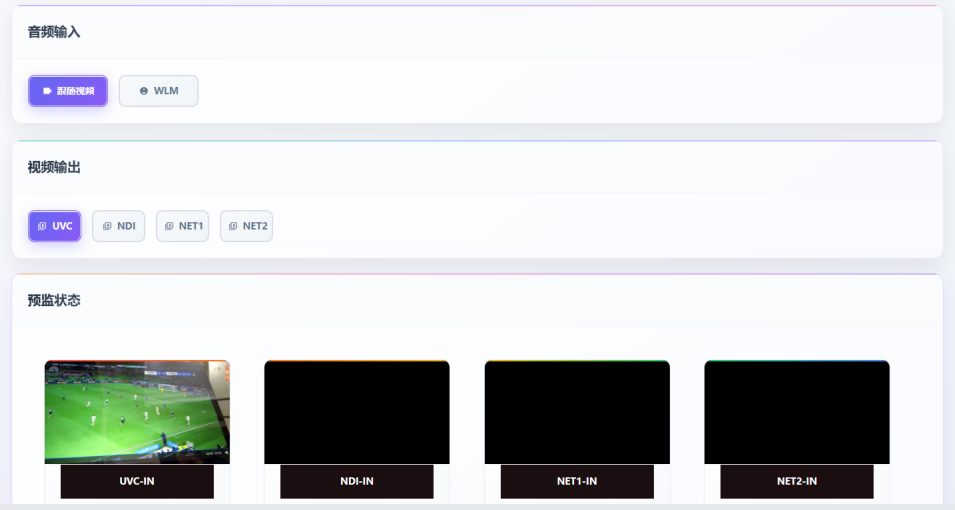

图4：信号配置中将 UVC 指定为视频输入源，音频可跟随视频或切无线 MIC

5.4 系统状态：确认 UVC 接入规格

UVC 是否被正确识别、协商到了什么规格，在系统状态主页输入状态 区的 UVC 卡片一目了然，显示连接状态与接入分辨率（如 1920x1080@30，绿点表示已连接）：

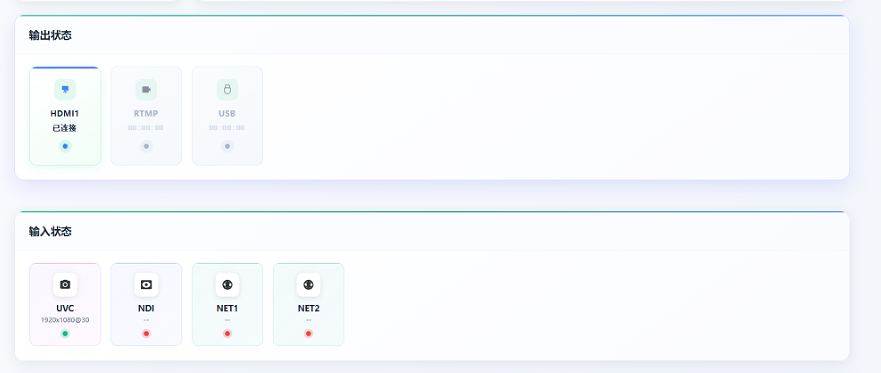

图5：UVC 卡片显示当前分辨率与帧率，指示灯 + 分辨率 + 画面三者互证，排障不再靠"猜"

页面底部预监区实时显示 UVC-IN 画面，确认信号已进入编码链路（此时画面已是经 VPU/MPP 解码或 RGA 转换后的统一 NV12 帧）：

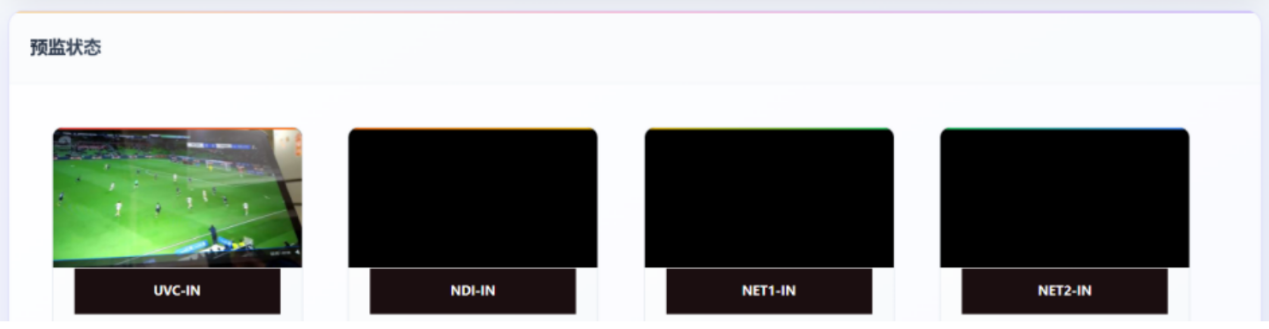

图6：预监 UVC-IN 实时画面，证明采集帧已成功进入处理链路

5.5 自动识别与路由逻辑

把前面几章串起来，MEDAI V2 上"UVC 自动获取三格式"的内部逻辑就是：

枚举：摄像头插入后，uvcvideo 注册 V4L2 节点，采集进程用 VIDIOC_ENUM_FMT 读回摄像头能力清单（H.264 / MJPEG / YUYV）；
协商：结合用户选择的 2160P/1080P 档位与摄像头能力，自动 VIDIOC_S_FMT 挑定一档传输格式------高分辨率优先 H.264/MJPEG 以压住 USB 带宽，低分辨率/USB2.0 才可能落 YUYV；
路由：
- 拿到 H.264 / MJPEG → 送 VPU/MPP 硬件解码 → NV12；
- 拿到 YUYV → 送 RGA 色彩转换（或直接进处理）→ NV12；
统一加工：所有路径收敛到 NV12，经 Scaler 缩放 → 叠加/绿幕/水印 → VPU 重新编码 H.264/H.265 → 六协议服务 + 5 路 RTMP + 本地 MP4 多端分发。

对用户而言，这套"枚举---协商---路由"全自动完成，只需插上摄像头、选好分辨率、指定 UVC 主输入源即可。这正是 V4L2 框架"统一抽象 + 格式协商"价值在 MEDAI V2 上的落地。

六、三格式对比与选型建议

维度	H.264（压缩）	MJPEG（帧内压缩）	YUYV（原始）
V4L2 四字码	`V4L2_PIX_FMT_H264`	`V4L2_PIX_FMT_MJPEG`	`V4L2_PIX_FMT_YUYV`
USB 带宽占用	最低（约 3~12 Mbps@1080P）	低（约 100~200 Mbps@1080P）	极高（1080P≈1.5 Gbps）
主机处理开销	VPU 硬解（CPU≈0）	VPU 硬解（CPU≈0）	无解码，但需 RGA 转 NV12
支持分辨率上限	USB 3.0 可稳跑 1080P/4K	USB 3.0 可稳跑 1080P/4K	USB 2.0 仅 720P
画质	轻微损失（可接受）	轻微损失（可接受）	最佳（无损）
典型场景	4K/高码率远程推流	绝大多数会议/示教直播	短距离高画质特写

经验法则：要上 1080P/4K 或线长受限，就让摄像头出 H.264/MJPEG，交给 VPU 硬解；只在短距离高画质、且 USB 3.0 仍塞得下原始数据时，才用 YUYV。

七、排障速查表

现象	可能原因	处理路径
UVC 卡片红色/无识别	未插 USB 3.0 口、摄像头非标准 UVC	换到 USB 3.0 口；PC 上先验证 UVC 兼容性
分辨率低于预期（如 4K 只出 1080P）	UVC 配置档位不对 / 未重启	选 2160P 并重启设备；确认摄像头支持 4K
切分辨率后无画面	未重启生效	保存后重启设备重新协商
高分辨率黑屏但低分辨率有	USB 带宽不足 / 摄像头只支持 MJPEG 的 4K	确认 USB 3.0 + 摄像头开启 MJPEG/H.264 压缩
协商到 YUYV 后带宽爆	USB 2.0 上请求了高分辨率原始流	改选 MJPEG/H.264；或换 USB 3.0
画面花屏/颜色异常	误把 YUYV 当 MJPEG 解（S_FMT 未读回实际值）	以 `VIDIOC_G_FMT` 实际格式为准路由
画面卡顿/掉帧	解码后处理过载（叠加+编码并发）	降低输出分辨率/帧率；关闭非必要特效
预监有画面但推流无画面	编码/推流未启用或地址错误	检查信号配置与 RTMP 推流地址

八、总结

UVC 协议让千差万别的 USB 摄像头"免驱被识别"，而真正把视频流一帧帧搬进应用内存的，是 V4L2 框架 ------它用"五系统调用 + ioctl 目录"的统一抽象，把摄像头变成 /dev/videoX，再用 VIDIOC_ENUM_FMT → VIDIOC_S_FMT 的固定状态机完成格式枚举与协商。

在 MEDAI V2 上，这套机制直接回答了"UVC 接口如何自动获取 H.264 / MJPEG / YUYV 三格式"：

H.264 / MJPEG（压缩流） ：V4L2 拉起后送 RK3528 VPU 经 MPP 硬件解码成 NV12（CPU 几乎零负担，延迟十毫秒级）；
YUYV（原始帧） ：送 RGA 色彩转换或直接进处理，同样收敛到 NV12；
三路最终统一为 NV12 原始帧 → Scaler 缩放 → 叠加/绿幕/水印 → VPU 重新编码 H.264/H.265 → 六协议服务 + 5 路 RTMP + 本地 MP4 多端分发。

从底层看，这条链路的稳定核心就是 V4L2 的格式协商 + VPU/RGA 的硬件处理：它让四核 A53 级别的嵌入式设备，也能从容把任意 UVC 摄像头的三种格式，实时变成"可加工、可分发"的直播素材。
