Cadence Virtuoso导入版图记录

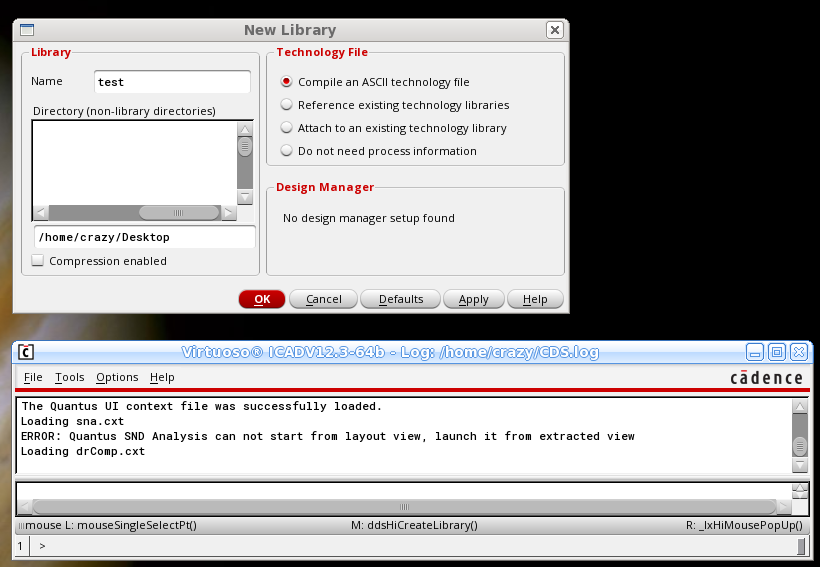

1、File→New→Library，建立一个新的库，命名为test，选择Compile an ASCII technology file：

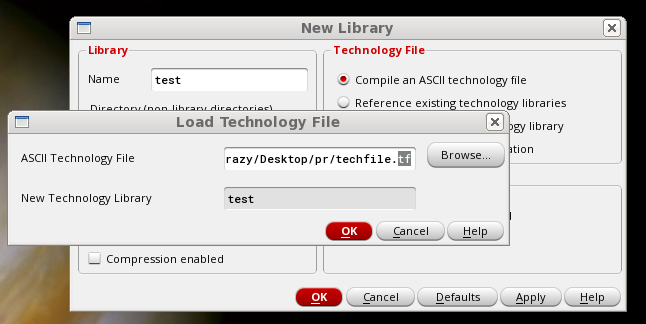

2、选择techfile.tf文件：

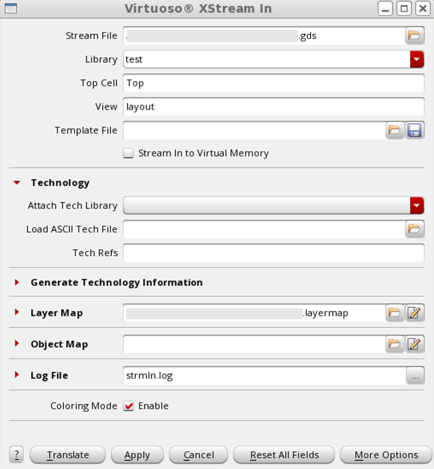

3、File→import→Stream，Library设置为之前建立的库，Top cell这里设置为设计顶层模块Top。设置.layermap文件，之后translate：

4、File→open，Library选择之前建立的库test，在库中选择单元Top（建议在这之前merge display.drf文件）：

5、shift+f显示版图器件层，导入完成。
