【Virtuoso】PVT工艺角配置问题

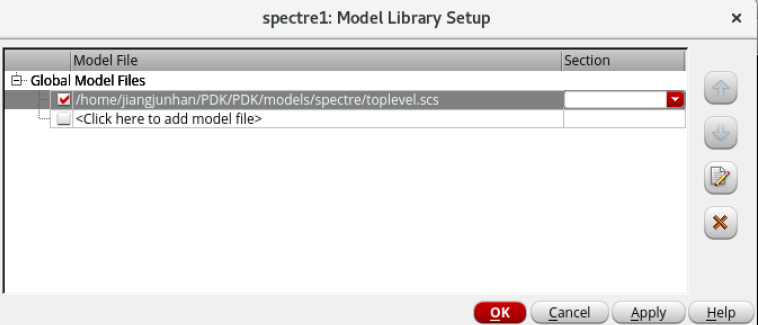

本人在进行PVT仿真时遇到过以下问题：

知乎这篇帖子写的很详细，可以参考这篇

针对以上问题，现在进行指导

首先要知道的一点是，工艺角文件都是存储在路径：

PDK-models-spectre 里面，后缀为scs

注意：

这个格式Windows双击打不开，要把后缀改成txt之后才能打开（无损的不用担心）

但是Linux能直接双击打开（至少Centos7版本可以）

好的，大致文件找到了，哪个才是真的呢？

其实都是。

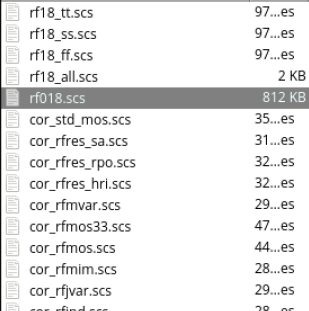

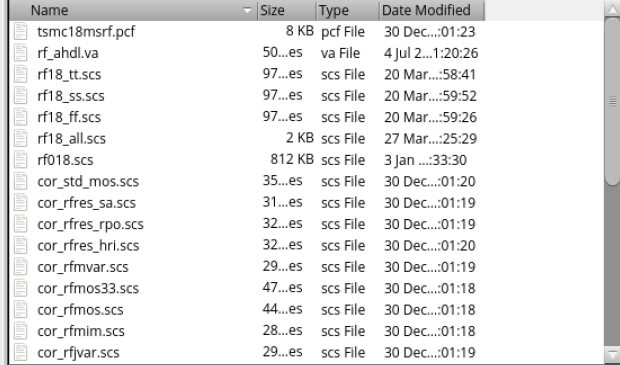

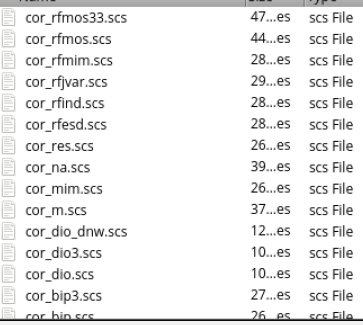

大家可以看到，上图的文件名称里面有很多熟悉的身影：res(电阻缩写)、rfmos(射频MOS管)、dio(二极管)等，所以可以推测的是，这些是对应器件的独立的工艺角模型文件

那么现在的问题变成了------哪个才是整合的工艺角文件？

博主认为名字比较鹤立鸡群的就是top(顶层)文件，包含所有器件的工艺角，这个方法大差不差，实在不行一个一个点开看也能看出个大概，这个以后再说。

博主本人在这一步被卡了好久，但是现在复现不出来了，而且搜了很多资料都没有我这种问题，所以当时还是很崩溃的，于是打算写这篇帖子来供参考。

首先得确保你导入的是正确的top工艺角文件，然后打开查看里面的内容，

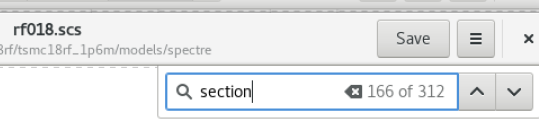

首先ctrl F搜索section，然后会发现有很多section(模块)

这里拿非top(顶层)PVT文件举例

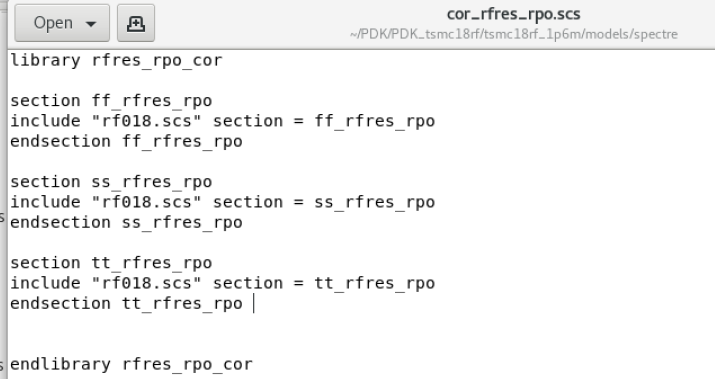

大家可以看到，一个section模块里面include了top文件的section，约等于一个复用，这也能侧面印证刚刚说的一个一个点开看查看top文件的方法。

而对应的"rf018.scs"文件的部分如下图

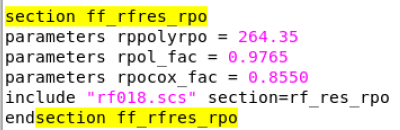

可以看到这里有很多内定好的参数，就是PDK提供厂对实际物理器件在真实工作条件下的数学化定义。

铺垫了这么多就是想读者对工艺角文件有一个基本的认识，其实就是规定一些常熟，然后带入仿真器来计算，加上学习工艺角文件的代码模板，为接下来的问题做好准备。

所以可以发现，top工艺角文件大概有两种种出现形式：

section tt

parameters tt_res = 111

parameters tt_mos = 222

endsection
library tt_bio

section tt_bio

include XXX

endsection

endlibrary

而对于问题"没有下拉菜单"可以理解成，该文件......嗯，刚刚博主去检查了下自己出现的问题，发现是因为中途改过PDK目录......而CIW没有提示，所以没有菜单......所以可以理解成博主失误把自己困住了

不过现在学会了如何编写工艺角文件之后，现在更进一步的就要提高仿真效率了

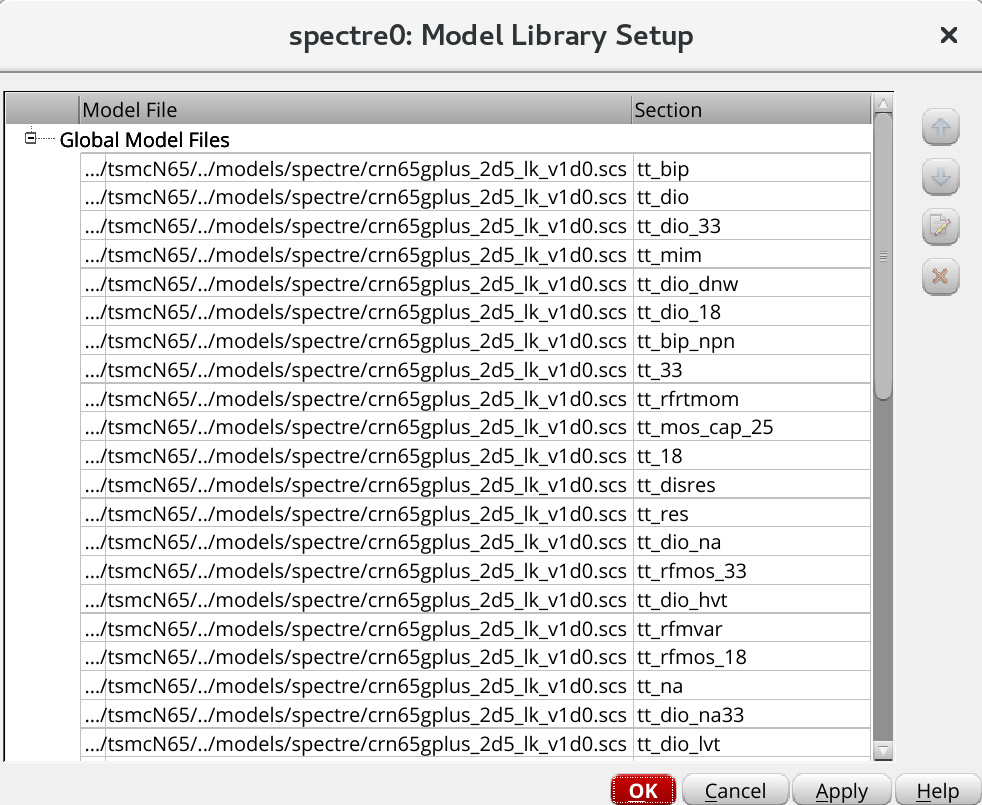

首先要说的是，打开virtuoso的ADE L仿真器时，系统默认加载的是全部scs文件，这意味着如果我们需要调整工艺角来仿真的话，该操作会变得非常麻烦。
这里借用了别的博主的图，我的已经修改好了不方便改回去

所以我们需要以下两部操作：

一：一个整合了所有tt、ff、ss的工艺角文件

二：改变仿真器的默认加载的scs文件

再次声明，这个up对这里的问题有更详细的表述，可以自行前往学习：

操作一：

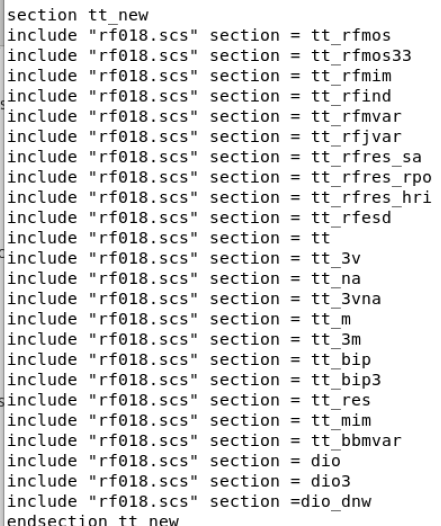

打开刚刚提到的top文件，然后搜索全部带tt_的section，对照默认加载的scs文件列表一个一个复制整合到新文件里面，格式如上文所说

然后保存，导入，一个比最初更自动的tt工艺角就设置好了，如果不放心可以使用append对同一个结果plot波形图对比一下。

注意：如果include的文件里面有同名的section，如上图的tt（本来我也想命名成tt），那么你新定义的section要改名！否则会出现最常用的循环引用的问题，希望这里不过多解释读者也能明白

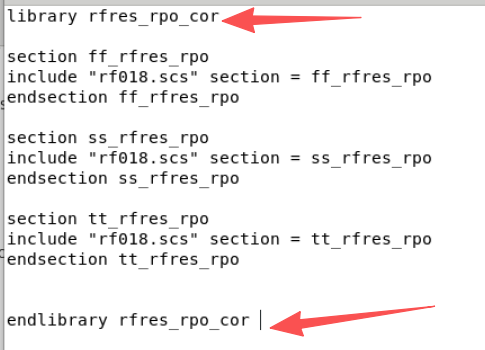

博主报错的地方在于，如果一个文件里面有很多个section，那么一定要自己定义一个library，不然系统识别不了

操作二：变换默认加载的scs文件

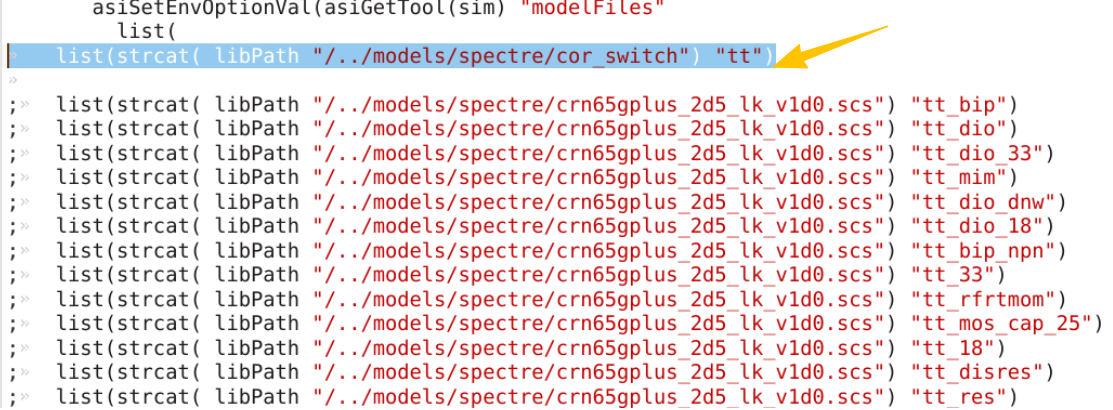

找到libInit.il 文件里面的这几行，注释掉然后放上自己自定义的文件
