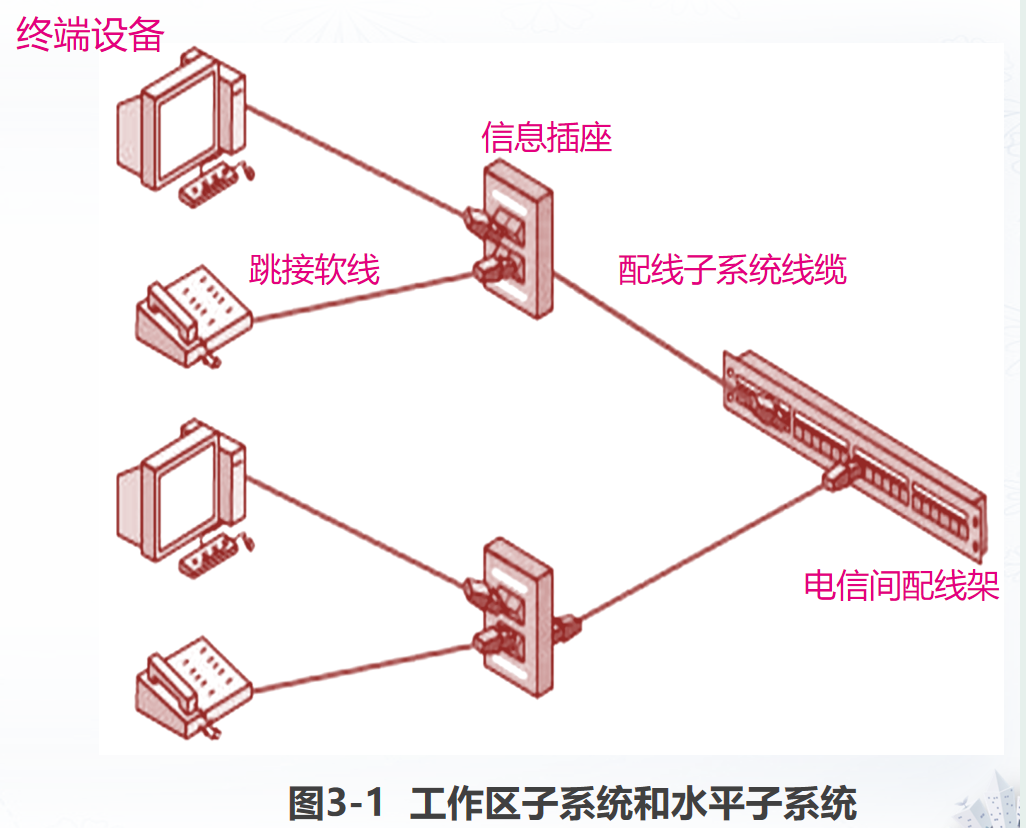

第三章：综合布线技术 —— 工作区子系统的设计与施工

需求分析：与建筑技术 / 项目负责人沟通，明确各工作区用途、设备位置、工作台尺寸等，规划信息点数量和类型。
阅读图纸：掌握土建结构、强弱电路径，避开强电设备和暗埋管线，合理规划信息插座位置。
初步设计
- 工作区面积划分：按建筑功能确定，网管中心 / 呼叫中心 3～5m²/ 个，办公区 5～10m²/ 个，体育场馆 20～100m²/ 个。
- 信息点配置：每个工位至少 1 个数据点 + 1 个语音点，特殊区域（会议室、收银区）按需增加 TV 或物联网信息点。
- 信息点点数统计表：用 Excel 制作，按楼层、房间统计数据、语音、TV 信息点数量，逐层汇总总点数。
- 信息点命名：由楼层号、房间号、设备类型代码、机柜编号、配线架编号、端口号组成，清晰标识位置和用途。
工程造价概算：分项造价 = 信息点数量 × 单个信息点造价（数据点约 200 元 / 个，语音点约 120 元 / 个）。
方案确认：信息点点数统计表和造价概算需用户签字盖章，双方各存档 2 份。
正式设计
- 固定区域（教学楼、住宅楼）：信息点宜装在非承重隔墙，靠近设备使用位置。
- 可二次分割区域（写字楼、大厅）：信息点装在四周墙面或立柱，地面收银区预留足够插座，方便扩容。
- 特殊位置：门口设计门警系统信息点，门厅设计考勤机 / 电子屏幕信息点，会议室主席台、投影机位置预留信息点。

三、工作区子系统设计实例

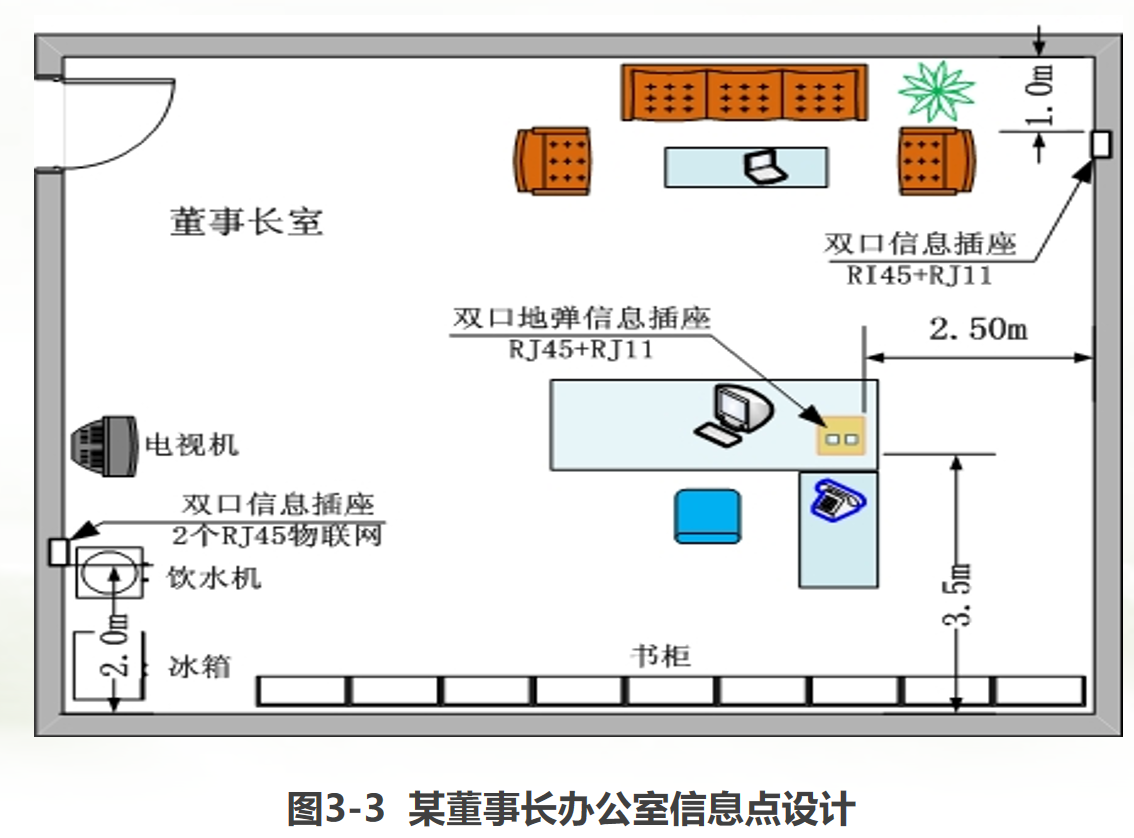

（一）单人办公室（经理室 / 董事长室）

信息点配置：2 个数据点 + 2 个语音点，配 2 个双口信息插座（RJ45+RJ11）。
安装位置：办公桌旁墙面（距地 300mm）、沙发旁墙面（距门口 1.0m），董事长室可增加地弹插座和物联网信息点。
材料清单：86 系列金属底盒 2 个、双口白色塑料面板 2 个、六类 RJ45 模块 2 个、RJ11 语音模块 2 个。

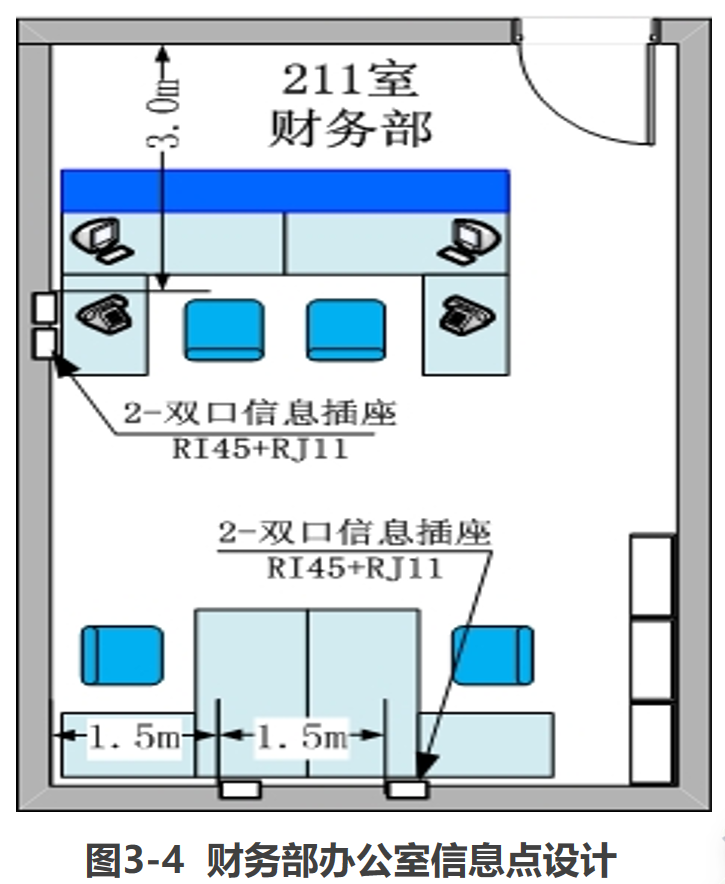

（二）多人办公室（2-4 人，财务部 / 采供部）

信息点配置：每人 1 个数据点 + 1 个语音点，4 人办公室配 4 个双口信息插座。
安装位置：出纳工位靠门口墙面，会计工位靠里侧墙面，距地 300mm。
材料清单：86 系列金属底盒 4 个、双口面板 4 个、六类 RJ45 模块 4 个、RJ11 模块 4 个。

（三）集体办公室（34 人，销售部）

信息点配置：每人 1 个数据点 + 1 个语音点，34 个双口插座（68 个信息点）。
安装位置：16 个靠墙工位配墙面双口插座，18 个中间工位配地面双口地弹插座。
材料清单：86 系列金属底盒 16 个、120 系列地面金属底盒 18 个、双口墙面面板 16 个、双口地弹面板 18 个、六类 RJ45 模块 34 个、RJ11 模块 34 个。

（四）会议室（小型圆桌 / 大型课桌式）

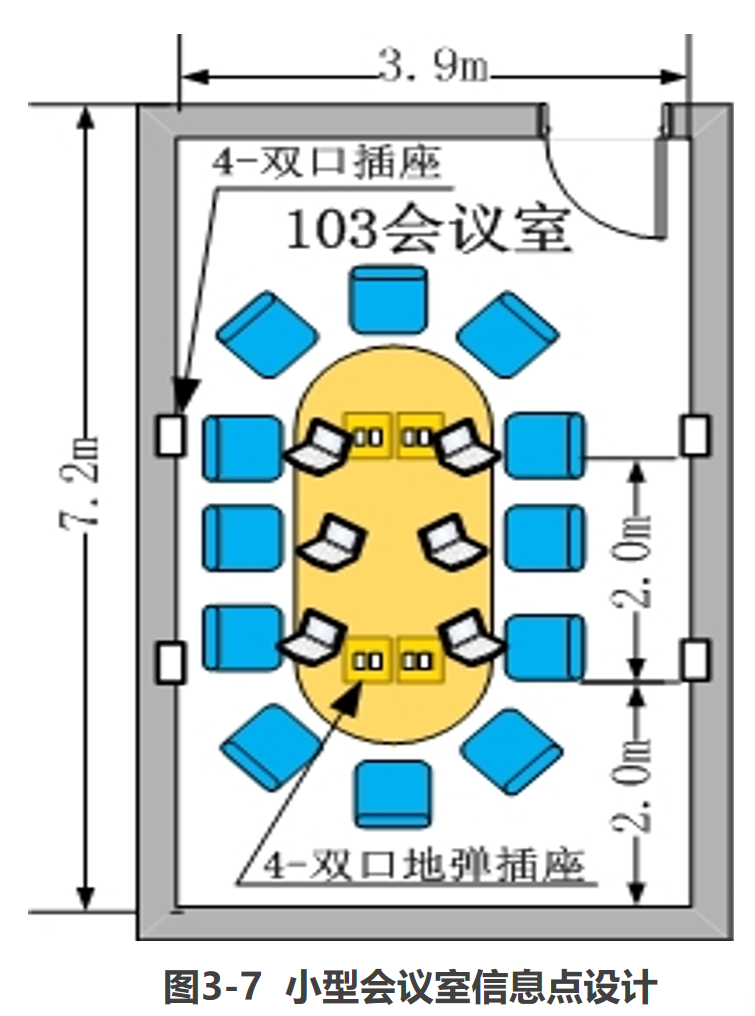

小型会议室（12 人）：8 个双口插座（14 个数据点 + 2 个语音点），墙面装 4 个、会议桌下装 4 个地弹插座。
大型会议室：主席台两侧装 2 个双口插座，墙面装 2 个投影机专用插座，听众席不设信息点。

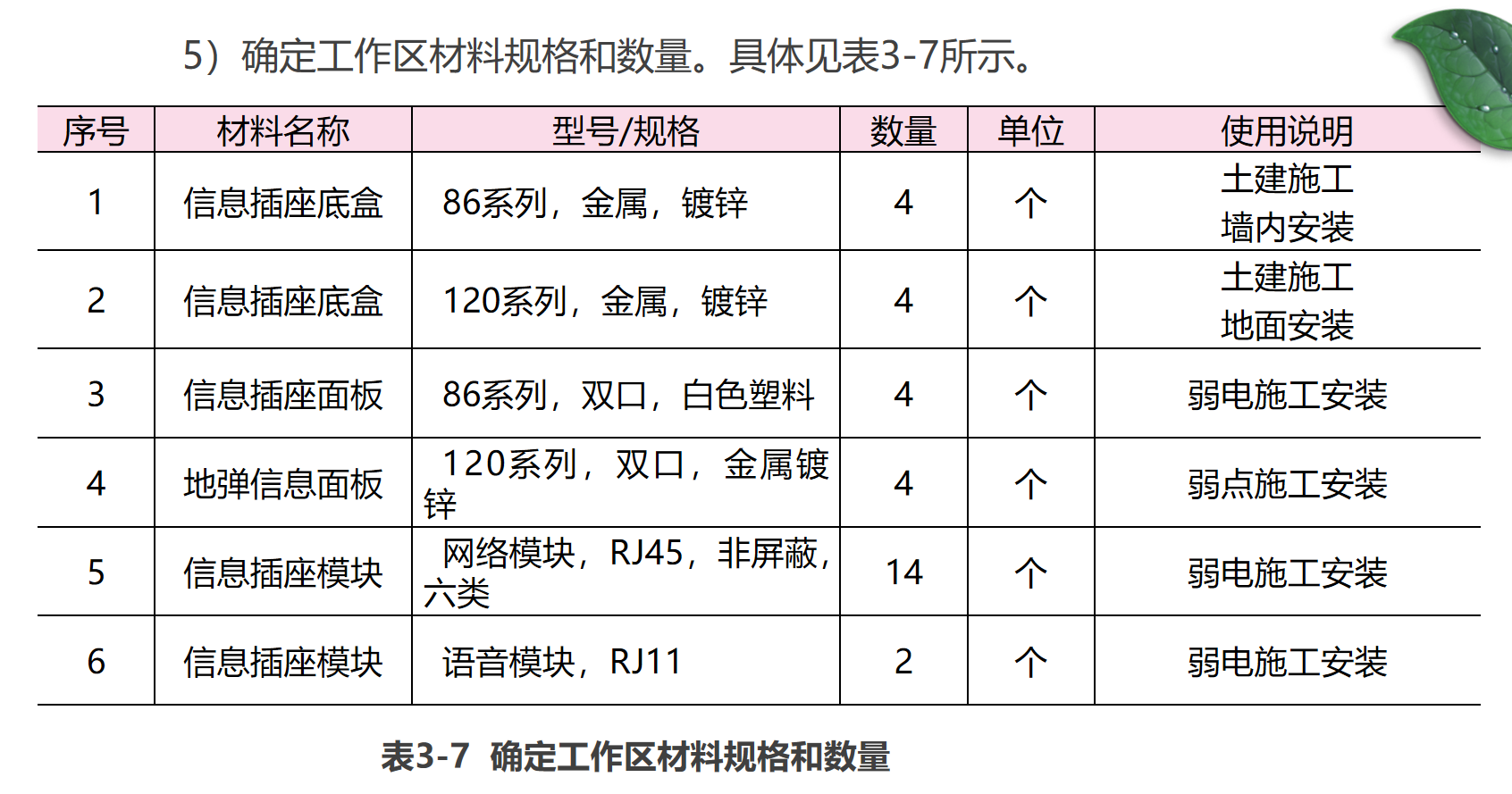

材料清单：86 系列底盒 4 个、120 系列地面底盒 4 个、双口墙面面板 4 个、双口地弹面板 4 个、六类 RJ45 模块 14 个、RJ11 模块 2 个。

四、工作区子系统工程施工

（一）施工标准要求

遵循 GB 50311---2007 规范，地面接线盒防水抗压，墙面 / 立柱信息插座底盒距地 300mm，电源插座带保护接地，零地严格分开。

（二）底盒安装

底盒类型
- 明装底盒：白色塑料，86×86×35mm，用于改扩建工程明装布线，通过膨胀螺丝固定墙面。
- 暗装底盒：分塑料（80×80×50mm）和金属款，新建工程预埋墙内 / 立柱内，外沿低于墙面 10mm，与穿线管通过专用接头连接。
- 地面底盒：120 系列金属款，安装后低于装修地面 10～20mm，配套防水抗压面板。
安装步骤：检查产品→取掉预设孔挡板→固定底盒（明装用膨胀螺丝，暗装用水泥砂浆 / 膨胀螺丝）→成品保护（螺孔、管口塞纸团防堵塞）。

（三）信息模块安装（以 RJ45 为例）

准备工具：剥线钳、110 打线工具。
施工步骤
- 清理底盒：去除灰尘、水泥砂浆等杂物，重新标记双绞线编号（距管口 60～80mm）。
- 裁剪线缆：剪掉受损端头，预留 100～120mm 长度用于压接和检修。
- 剥线：剥除 15～30mm 外护套，不损伤芯线绝缘层。
- 压线：按选定线序（T568A/B）将线芯压入对应线槽，不提前拆开线对。
- 打线：110 打线工具刀口向外，垂直插入槽位冲击，听到 "咔嗒" 声即压接到位，金属夹子咬合芯线。
- 保护：盖好防尘盖，及时安装面板；若暂不安装，套塑料袋防护。

（四）面板安装

模块卡接：双口面板按 "左数据、右语音" 安装，有标记的按标记对应；将模块卡入面板卡口。
固定面板：掰开面板遮罩板，对准底盒孔位，用螺丝固定。
成品整理：盖回遮罩板，在面板贴信息点标签（注明编号、用途）。

五、工作区子系统工程技术实训

（一）实训 1：设计工作区信息点

实训目的：掌握信息点点数统计表设计、端口编号、项目概算方法。
实训模型：模拟 3 层楼宇，房间编号 101～305，按人数确定信息点配置（1 人 = 2 语音 + 2 数据 + 1TV；2-4 人 = 每人 1 语音 + 1 数据 + 1 房间 TV；5-6 人 = 2 数据 + 1TV）。
实训步骤
- 编制信息点点数统计表：按楼层、房间统计数据、语音、TV 信息点总量。
- 编制端口对应表：编号规则为 "房间编号 - 插座插口编号 - 机柜编号 - 配线架编号 - 端口号"（如 101-01S-FD1-W1-01）。
- 制作材料统计表：列出底盒、面板、模块等材料的型号、数量，进行工程概算。
实训报告：提交统计表、端口对应表、材料清单及概算、工程经验总结。

（二）实训 2：安装信息插座

实训目的：熟练掌握信息插座施工方法，规范材料 / 工具管理。
实训要求：以 4 人房间为例，设计信息点位置并绘图，独立完成材料 / 工具领取、插座安装。
实训材料与工具：86 系列明装底盒、单 / 双口面板、RJ45/RJ11 模块、双绞线、螺丝刀、剥线钳、打线工具。
实训步骤：设计方案→列材料 / 工具清单→领取物资→安装底盒→穿线端接模块→安装面板→标记。
实训报告：提交设计图、材料 / 工具表、施工步骤、安装注意事项、操作技巧。

六、工作区子系统工程经验

安装时间：待土建墙面粉刷完成后再安装模块和面板，避免施工损坏或丢失。
螺丝准备：土建预埋底盒深度不一，提前准备 50mm 长螺丝备用。
高效施工：多信息点集中安装时携带小马扎，减轻体力消耗；按施工场景整理工具包（新建建筑带模块、标签、剥线钳等；已建成建筑额外带电锤、钻头、木楔子）。
成品保护：底盒安装后用纸团封堵螺孔和管口，防止水泥砂浆堵塞；模块压接后立即安装面板，暂不安装时套塑料袋防污染。
标签标识：安装完成后在面板贴清晰标签，标注信息点编号和用途，方便后续维护。

七、补充知识点

（一）信息点扩容技巧

预留扩容空间：写字楼、开放式办公区按 "当前需求 + 30% 扩容量" 设计信息点，地面预留地弹插座安装位。
模块化扩展：采用双口 / 四口面板，预留空模块位，后期新增业务时直接加装模块，无需重新布线。

（二）特殊场景设计要求

机房 / 网管中心：信息插座距机柜≤3m，采用屏蔽模块和跳线，电源插座与信息插座间距≥300mm，避免强干扰。
医疗场所：信息插座需具备防溅水、防腐蚀功能，电源插座带漏电保护，与医疗设备间距≥500mm。
潮湿环境（浴室、茶水间）：采用防水等级 IP54 以上的面板和底盒，信息插座距水源≥1m。

（三）常见故障排查

无网络连接：检查模块打线是否到位（线芯未咬合）、水晶头压接不良、线序错误，用测试仪逐芯检测。
传输速率低：双绞线外护套剥除过长（损伤线对绞合）、信息插座与强电距离过近，重新端接或调整插座位置。
模块松动：底盒固定不牢或面板螺丝未拧紧，重新固定底盒并紧固面板。

（四）新型信息插座应用

组合插座：集成 RJ45、USB 充电、HDMI 接口，满足多媒体终端需求。
无线信息插座：内置 Wi-Fi 6 模块，支持无线 + 有线双模连接，适配移动办公场景。
物联网插座：带蓝牙 / Wi-Fi 模块，可远程监控设备供电状态，适用于智能办公 / 家居。

（五）验收关键指标

物理连接：模块与线缆接触良好，无松动；面板安装平整，与墙面贴合。
电气性能：用认证测试仪检测衰减、串扰等参数，符合对应线缆等级标准（超 5 类 / 6 类）。
标识规范：信息点编号与统计表一致，标签清晰、不易脱落。
