在现代高密度开关电源设计中，耦合电感凭借其紧凑的结构和高效的能量传输能力，成为反激、SEPIC、Ćuk等拓扑电路的关键元件。美国线艺Coilcraft的LPD3015系列是该领域的经典产品，而国产先锋TONEVEE推出的CDD3015系列则展现了强大的技术实力。本文基于线艺官方规格书及深圳捷比信提供的TONEVEE CDD3015系列资料，对这两款尺寸相同（3.0×3.0×1.4mm）的耦合电感进行客观测评，为工程师提供专业的选型参考。

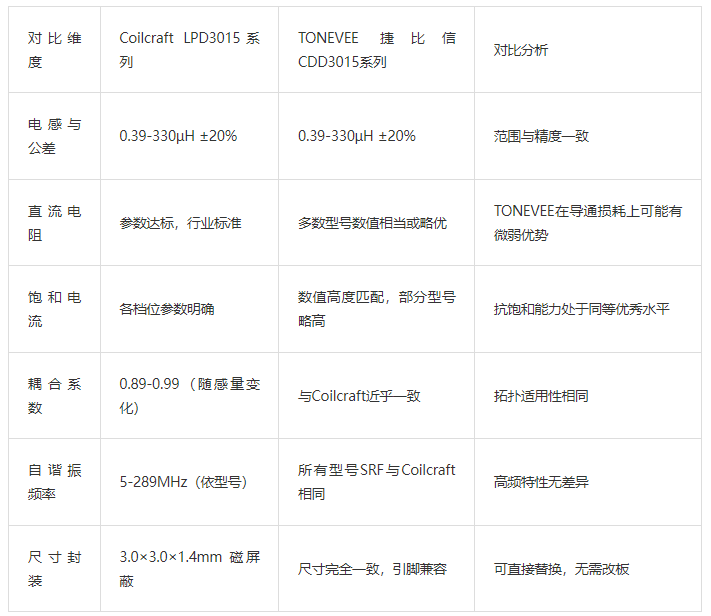

一、 核心电气性能对标分析
电感值与公差范围
两款产品系列覆盖了从0.39µH至330µH的宽电感值范围，完全满足从低电压大电流到高电压小电流的各种应用场景。所有型号均采用±20%的标准电感公差，在基础参数上保持了一致性，确保了在同类拓扑电路中的直接替换可行性。
直流电阻（DCR）与效率影响
直流电阻直接关系到导通损耗和整体效率。对比典型型号（以1.5µH为例）：Coilcraft LPD3015-152MR的DCR最大值为0.204Ω，而TONEVEE CDD3015-152M的DCR最大值为0.200Ω。国产型号在该关键参数上表现略优，意味着在相同电流下可能产生更低的热损耗。这一优势在多个电感值型号的对比中均有体现，显示出TONEVEE在绕组工艺上的成熟度。
饱和电流与抗直流偏置能力
饱和电流（Isat）是衡量电感在直流偏置下保持感量能力的关键指标。以10µH型号为例，在电感量下降10%的条件下：Coilcraft的饱和电流为0.58A，TONEVEE为0.60A。在20%和30%压降条件下，两者数值也极为接近。这表明两款产品在抗磁饱和特性上处于同一水平，都能在额定电流范围内保持稳定的滤波或储能性能。
耦合系数与拓扑适应性
耦合系数（K）决定了两个绕组之间的能量传输效率，对SEPIC等耦合电感拓扑至关重要。在全部22个型号中，两款产品的耦合系数标称值完全一致：小感量型号（如0.39µH）约为0.89，随感量增加迅速升至0.99。这种高度一致的性能参数，确保了国产型号在复杂的多拓扑应用中可以提供与原型号相同的电路特性。
二、 频率特性与高频表现
自谐振频率（SRF）
SRF定义了电感可作为纯感性元件使用的频率上限。对比数据显示，在所有对应型号中，两款产品的SRF典型值完全相同。例如，100µH型号的SRF均为11MHz，0.39µH型号均为289MHz。这证明两者在绕组结构和高频分布参数控制上达到了同等技术水平。
温升电流与热性能
温升电流（Irms）关系到实际工作的热设计余量。以双绕组同时工作为例，对于1.0µH型号：Coilcraft的Irms为1.08A，TONEVEE为1.10A。TONEVEE在多数型号上显示出相等或略高的电流承载能力，为电源的散热设计提供了相同或更优的基准。
三、 结构设计与应用兼容性
机械尺寸与安装兼容

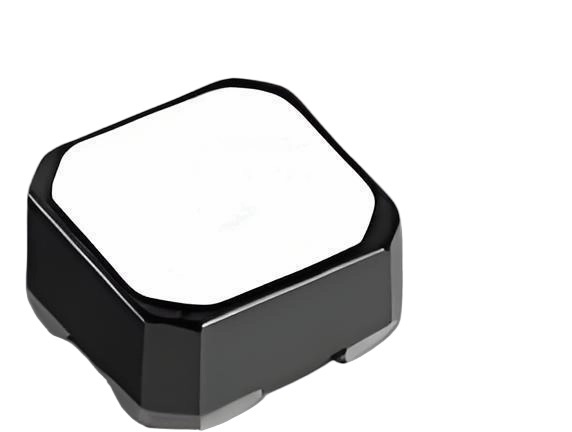

两款产品均采用3.0×3.0×1.4mm的标准化封装，扁平磁屏蔽结构有效减少了电磁干扰（EMI）。这种物理尺寸的完全一致，使得在PCB布局上可以实现直接替换，无需修改焊盘设计，大幅降低了替代方案的实施难度和风险。
工艺与可靠性考量
Coilcraft LPD3015提供了完整的可靠性数据，包括AEC-Q200车规适应性、MSL 1级湿度敏感等级以及详细的焊接曲线，这使其适用于汽车电子等高可靠性领域。TONEVEE CDD3015虽然在其提供的参数表中未详尽列出所有可靠性测试标准，但其核心电气参数的对齐表明，该产品在常规工业、通信和消费电子应用中具备坚实的性能基础。
四、 应用场景与选型建议
这两款耦合电感均主要针对以下应用场景进行优化：
SEPIC升降压转换器：利用其高耦合系数实现高效的单电感升降压拓扑。
多输出降压转换器：为辅助输出绕组提供紧凑的解决方案。
反激式转换器：在需要隔离或更高电压增益的场合。
Ćuk和Zeta转换器：用于输入输出电流连续、低噪声的电源设计。
总结与选型建议
Coilcraft LPD3015系列作为市场标杆，其优势在于长期验证的可靠性、详尽的应用文档和全球供应链支持，特别适合对供应商资质和长期稳定性有严格要求的高端或车规项目。
TONEVEE CDD3015系列的推出，标志着国产耦合电感在核心性能上达到了国际水平。其在关键电气参数（电感范围、公差、耦合系数、SRF）上与标杆产品保持一致，并在直流电阻和部分饱和电流参数上展现出相当或略微的优势。对于绝大多数工业电源、网络通信设备、消费电子及需要成本优化的项目而言，TONEVEE CDD3015不仅是一个可行的替代方案，更是一个在性能参数上经过对标的高性价比选择。
工程师在选型时应基于项目优先级决策：若需求侧重于完备的可靠性认证和长期供货保障，Coilcraft仍是稳妥之选；若项目更关注核心性能参数、成本效率、供应链响应速度以及国产化需求，TONEVEE CDD3015凭借其与行业基准对齐的技术规格和优秀的参数表现，已然成为一个值得信赖的优选方案。 这充分展现了国产高端磁性元件在技术对标与市场应用上的成熟与自信。
LPD3015-391MRC LPD3015-391MR_ LPD3015-183MRC LPD3015-183MR_
LPD3015-561MRC LPD3015-561MR_ LPD3015-223MRC LPD3015-223MR_
LPD3015-102MRC LPD3015-102MR_ LPD3015-333MRC LPD3015-333MR_
LPD3015-152MRC LPD3015-152MR_ LPD3015-473MRC LPD3015-473MR_
LPD3015-182MRC LPD3015-182MR_ LPD3015-683MRC LPD3015-683MR_
LPD3015-222MRC LPD3015-222MR_ LPD3015-104MRC LPD3015-104MR_
LPD3015-332MRC LPD3015-332MR_ LPD3015-124MRC LPD3015-124MR_
LPD3015-472MRC LPD3015-472MR_ LPD3015-154MRC LPD3015-154MR_
LPD3015-682MRC LPD3015-682MR_ LPD3015-184MRC LPD3015-184MR_
LPD3015-103MRC LPD3015-103MR_ LPD3015-224MRC LPD3015-224MR_
LPD3015-153MRC LPD3015-153MR_ LPD3015-334MRC LPD3015-334MR_
