【笔记】AD-检查与导出文件

1.布线完成-检查线路:左侧菜单点击PCB-点击ALL Nets

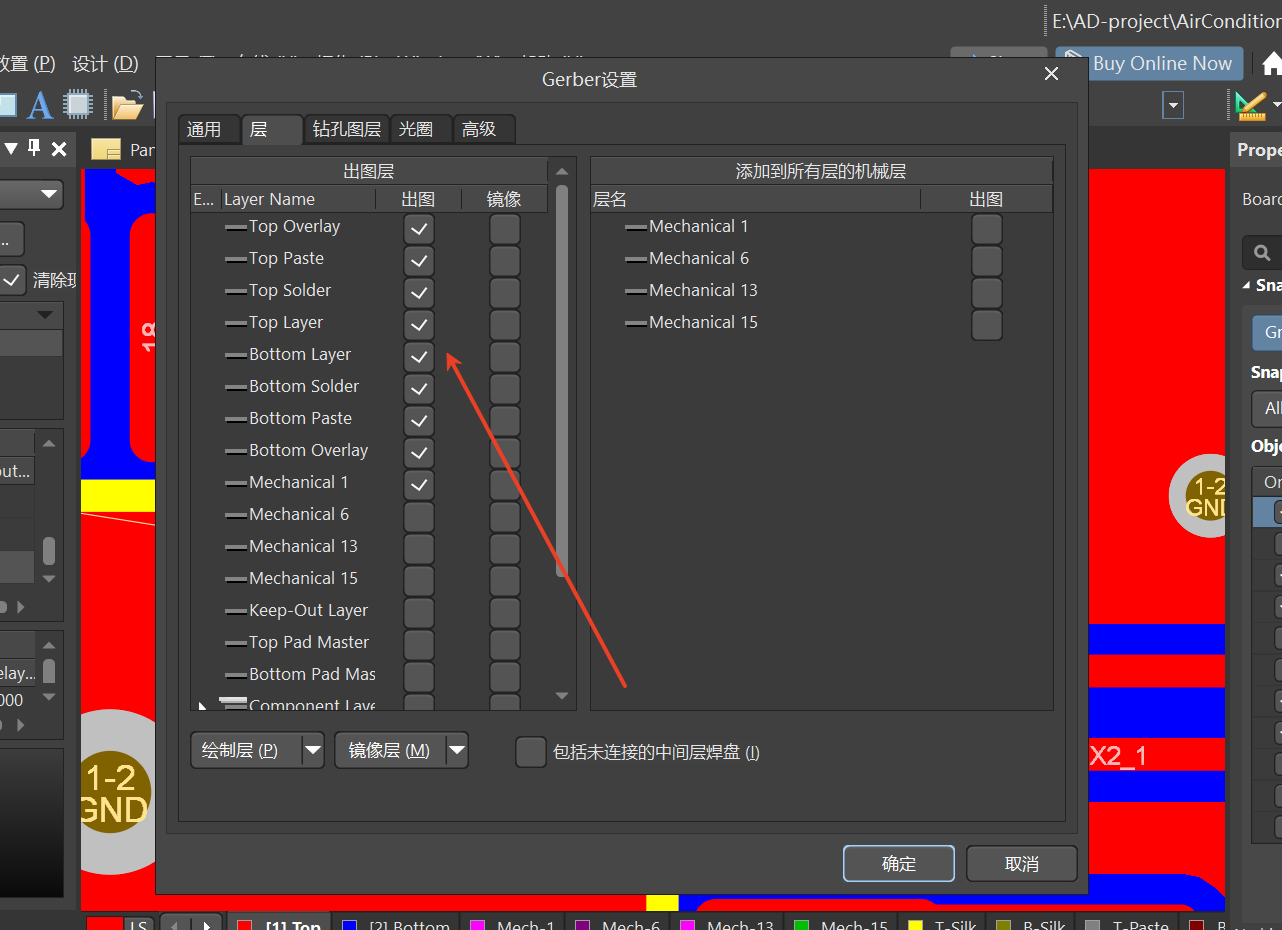

2.顶部菜单栏 → 文件 → 制造输出 → 选择 Gerber Files(或快捷键 F → M → G)导出Gerber文件,显示Gerber设置

3.过孔开窗(过孔的焊盘区域不涂阻焊油)

选中1个过孔,右键-查找相似对象-弹窗-点击确定-所有过孔被选中;

右侧菜单-Properties,见下图

4.导出2个文件

顶部菜单栏 → 文件 → 制造输出 → 选择 Gerber Files

顶部菜单栏 → 文件 → 制造输出 → 选择 NC Drill Files

5.导出

装备输出-Generatespickandplacefiles

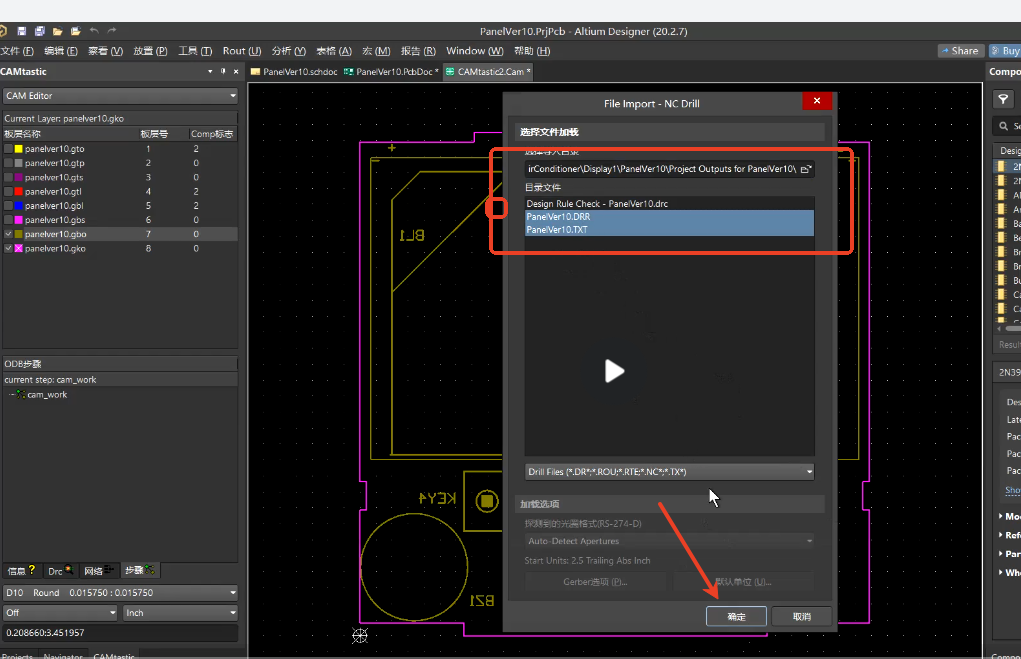

6.导入 钻孔

选择文件-

7.全部完成-选择不需要的文件-其他全部压缩ZIP-打包
