1.硬盘, 内存, CPU, GPU, 显存简介
2.硬盘 → 内存 → CPU
3.CPU → 内存 → GPU
4.GPU → 内存 → CPU

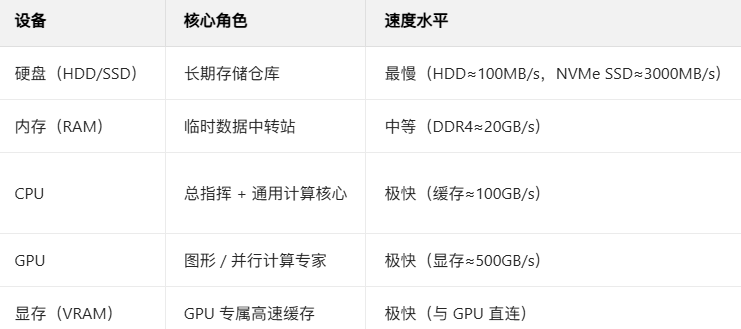

1.硬盘, 内存, CPU, GPU, 显存简介
csharp
复制代码
a.硬盘: 永久保存游戏字体(模型, 纹理, Shader, 场景), 相当于公司仓库
b.内存: 缓存硬盘加载的资源, 供CPU/GPU快速访问, 相当于办公桌(放当前工作文件)
c.CPU: 调度任务, 准备数据, 逻辑计算, 相当于办公人员
d.GPU: 渲染画面, 并行计算, 相当于专业工作室(配专属工作台)
e.显存: 存储GPU正在使用的定点数据, 纹理, Shader代码, 相当于工作室专属工作台
2.硬盘 → 内存 → CPU
csharp
复制代码
这是"从仓库拿文件到办公桌"的过程, 核心是"DMA 异步加载，不阻塞 CPU"
底层流程(分步骤)
a.CPU发起请求
比如:Unity中调用Resources.Load或AssetBundle.LoadAssetAsync, CPU会向操作系统(OS)发送"加载资源"指令,比如加载
一个模型文件.fbx
b.OS调度硬盘读取: OS接收指令后, 通过SATA总线(HDD/普通SSD)或NVMe总线(高速M.2 SSD)通知硬盘, 让硬盘读取目标文件
c.DMA技术卸载CPU: 关键是DMA(直接内存访问) ------ 相当于仓库管理员直接把文件送到办公桌,不用办公人员(CPU)亲自跑,硬
盘通过DMA控制器, 直接将文件数据写入内存的指定地址, CPU此时可以继续处理其他任务(比如游戏UI更新、AI逻辑),不会被
等待加载阻塞
d.CPU访问内存数据: 加载完成后, OS向CPU发送"完成信号", CPU直接从内存中读取该模型的顶点数据、材质信息, 进行后续
处理(比如坐标转换、骨骼动画计算)
csharp
复制代码
游戏开发关键点
a.Unity中的异步加载(AsyncOperation)本质就是利用DMA实现的 ------ 让加载在后台线程执行, 主线程不卡顿
b.内存不足时, OS会触发"页面置换"(把内存中暂时不用的数据写回硬盘), 导致加载卡顿
3.CPU → 内存 → GPU
csharp
复制代码
这是"办公人员准备好资料, 交给专业工作室"的过程, 核心是"PCIe总线拷贝, 显存常驻资源"
底层流程(分步骤)
a.CPU准备渲染数据: CPU处理完模型的逻辑(比如位置更新、动画帧计算)后, 会将"待渲染数据"整理成GPU能识别的格式
- 顶点数据(坐标、法线、UV)、索引缓冲区
- 材质参数(颜色、纹理采样器)、Shader代码
- 渲染指令(比如用这个Shader绘制这个模型)
b.CPU发起显存拷贝: CPU通过PCIe总线将内存中的渲染数据拷贝到GPU的显存(VRAM)中, 这里要注意:
- 纹理、Shader等"复用性高"的资源, 会被一次性拷贝到显存后常驻(比如Unity中的Texture2D.uploadedToGPU 标记)避免
重复拷贝
- 顶点数据、动态参数(比如每帧变化的颜色)会每帧更新, 从内存拷贝到显存的"动态区域"
c.GPU读取显存并渲染: GPU的渲染核心直接从显存中读取数据, 执行Shader运算(顶点着色、像素着色),最终将渲染结果写入
显存的帧缓冲区
csharp
复制代码
底层细节(游戏优化关键)
a.PCIe总线带宽影响帧率: 如果每帧需要拷贝大量动态数据(比如粒子系统的顶点数据), PCIe带宽不足会导致CPU-GPU数据
瓶颈(比如: Unity Profiler中看到Gfx.WaitForPresent 耗时过长)
b.显存容量限制资源加载: 如果显存不足, GPU 会把暂时不用的纹理/模型换出到内存, 下次需要时再拷贝回来, 导致卡顿
csharp
复制代码
Unity中的优化技巧
a.开启Texture Compression(比如ETC2、ASTC), 减少纹理在内存/显存中的占用, 降低拷贝压力
b.避免每帧创建新的Mesh或Material(会触发频繁的内存 - 显存拷贝)
4.GPU → 内存 → CPU
csharp
复制代码
这是"专业工作室完成工作, 把结果反馈给办公人员"的过程, 核心是"帧缓冲读取 + 同步等待"
底层流程(分步骤)
a.GPU写入结果到显存: GPU完成渲染后, 帧缓冲区(存储最终画面像素)会保存在显存中
b.CPU发起读取请求: CPU需要获取这些结果时(比如: 把帧缓冲区的画面显示到屏幕, Unity中用RenderTexture.GetPixels
获取纹理像素), 会通过 PCIe 总线从显存拷贝数据到内存
c.同步等待: GPU是并行工作的, 当CPU要读取显存数据时, 可能GPU还没完成写入 ------ 此时CPU会进入等待状态, 导致主线程
阻塞
