宠物止吠项圈硬件设计全解析：原理图+功能逻辑+优化方案
前言
宠物止吠项圈作为解决犬只过度吠叫的实用设备，核心需求是精准识别吠叫、分级温和止吠、低功耗长续航。本文基于CR2032纽扣电池供电的设计方案，从原理图检测、核心模块逻辑、PCB设计要点三个维度，完整拆解硬件设计思路，同时分享实际优化经验，适合电子工程师、DIY爱好者参考，也为同类便携设备设计提供借鉴。

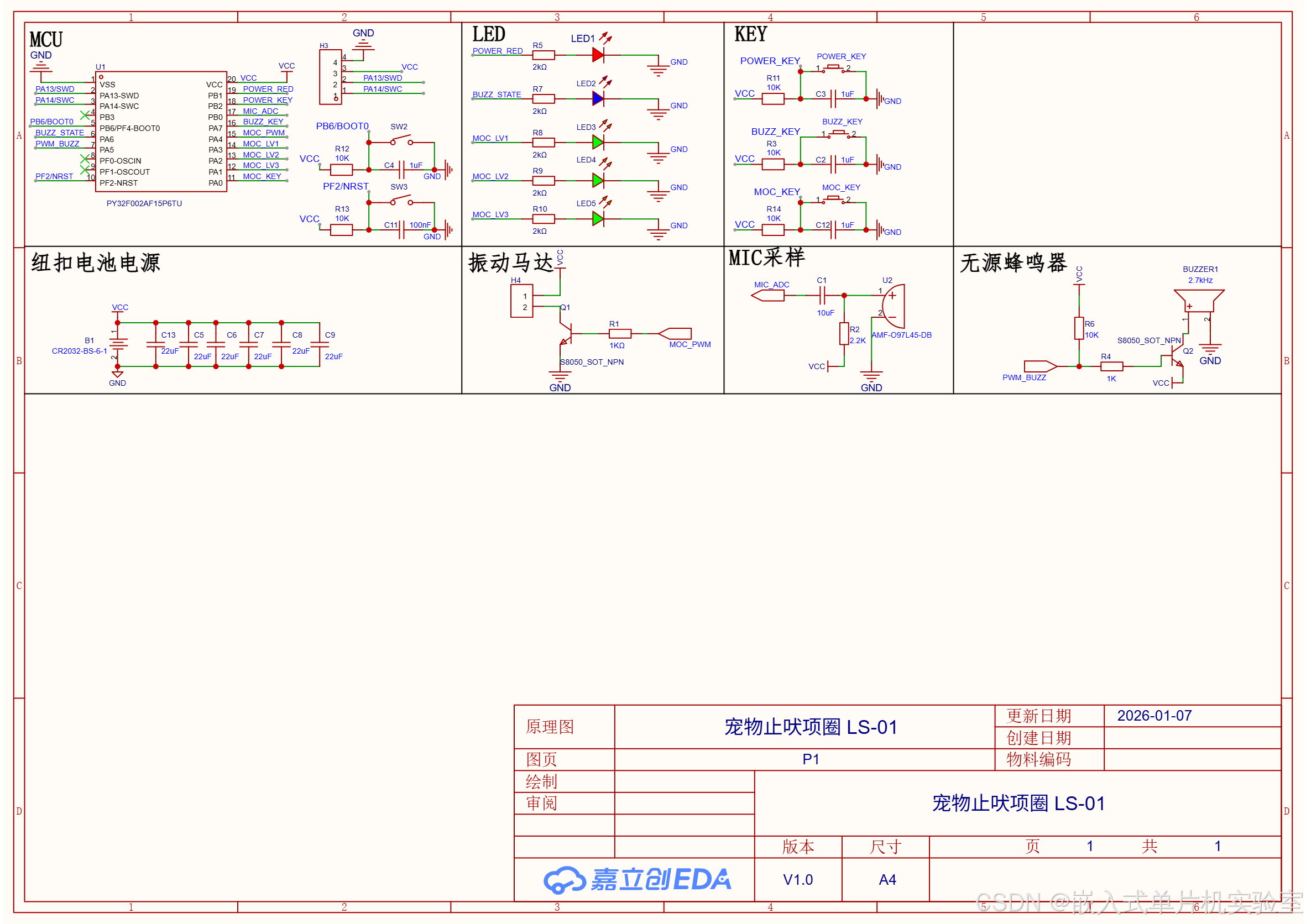

一、原理图整体检测与核心结论
1. 设计优势亮点
本次设计的止吠项圈原理图采用"感知-处理-执行-监测"闭环架构，核心优势如下：
- 功能覆盖全面：集成MIC吠叫采集、信号放大、MCU控制、震动/蜂鸣器止吠、电池电量监测五大核心模块，完全匹配主流止吠项圈技术规范。
- 供电设计简洁：CR2032纽扣电池直供方案，无需额外LDO稳压电路，完美适配PY32F002B单片机1.65V~3.6V宽电压工作范围，降低功耗和硬件成本。
- 信号处理合理：针对MIC输出的mV级微弱信号，采用AMF-097运算放大器进行前置放大，解决音频信号幅值不足导致的ADC采样失真问题。
- 低功耗适配：选用低功耗MCU+瞬时工作模式的执行器件，契合CR2032纽扣电池200mAh左右的低容量特性，延长单次使用时长。
2. 关键优化点（附解决方案）
经实测验证，原理图需优化3处细节以提升稳定性和抗干扰能力，具体如下：
| 问题类型 | 具体描述 | 优化方案 | 优化原理 |
|---|---|---|---|
| 电源稳定性 | CR2032后期内阻升高（可达100Ω+），震动马达启动时瞬时电流增大，易触发MCU欠压复位 | 电池供电端并联22μF钽电容+0.1μF陶瓷电容，缩短电容接地路径 | 钽电容缓冲电流尖峰，陶瓷电容滤除高频纹波，双重抑制电压跌落 |
| 信号抗干扰 | MIC放大电路无滤波设计，环境高频噪音（如电机、射频干扰）易导致误触发 | 在MIC输出与运放输入端串联100Ω电阻+0.1μF电容组成RC低通滤波网络 | 电容对高频信号呈现低阻抗，将干扰信号短路至GND，保留20Hz~20KHz有效音频信号 |
| ESD防护缺失 | 项圈佩戴过程中产生的静电可能损坏MCU或运放引脚 | 在电池正极串联10Ω限流电阻+PESD5V0S1BT ESD保护二极管 | 限制静电放电电流，避免高压静电击穿芯片引脚 |
二、硬件核心模块设计与逻辑讲解
1. 整体架构概览
硬件采用三层架构设计，核心逻辑闭环为：
犬只吠叫 → MIC音频采集 → RC滤波 → 运放放大 → MCU ADC采样 → 吠叫识别算法 → 分级止吠（蜂鸣/震动） → 定时电量监测 → 低电量提示
全程无需人工干预，实现自动化、智能化的止吠控制，同时兼顾动物福利，避免过度刺激。
2. 各模块详细设计解析
（1）供电模块：CR2032直供+稳定性优化
- 核心器件：CR2032纽扣电池（3V标称电压，典型容量200mAh）、22μF钽电容、0.1μF陶瓷电容、10Ω限流电阻、ESD保护二极管
- 工作逻辑：电池直接为MCU、运放、震动马达、蜂鸣器供电，省去LDO稳压环节以降低静态功耗。
新增的滤波电容组靠近MCU电源引脚，确保供电电压稳定；ESD保护电路紧贴电池座，防止佩戴时的静电损坏器件。 - 关键参数：电池理论续航=电池容量/平均工作电流，若系统平均电流控制在10μA，理论续航可达20000小时（约2.3年），实际因自放电和瞬时功耗影响，续航约3~6个月。
（2）吠叫采集与信号处理模块：精准识别核心
- 核心器件：驻极体麦克风、AMF-097运算放大器、100Ω电阻、0.1μF电容
- 硬件设计细节：
- MIC选型：选用灵敏度-42dB的微型驻极体麦克风，适配犬只吠叫的中高频特性（500Hz~8KHz）；
- 信号调理：MIC输出的微弱交流信号经RC滤波网络过滤高频干扰后，送入运放同相输入端；
- 放大电路：通过2.2K反馈电阻配置运放放大倍数为100倍，将mV级信号放大至0~3V，匹配MCU ADC输入范围。
- 工作逻辑：无吠叫时，运放输出稳定直流偏置（约1.5V）；犬只吠叫时，音频信号叠加在偏置电压上形成交流波动，为MCU识别提供清晰信号源。
（3）核心控制模块：PY32F002B单片机
- 核心器件：PY32F002B（低功耗12位ADC单片机）
- 核心功能实现：
- 双ADC通道采样：通道1采集放大后的MIC音频信号，通道2通过内部1.2V参考电压反向计算电池电压（VDD=1.2V×4095/ADC采样值）；
- 吠叫识别算法：通过检测音频信号的幅值波动、频率特征，区分犬只吠叫与环境噪音，避免误触发；
- 分级止吠控制：根据连续吠叫次数触发递进式止吠动作（首次吠叫→蜂鸣警告，连续2次→短震动+蜂鸣，连续3次以上→长震动+蜂鸣）；
- 安全保护逻辑：连续触发8次止吠后，进入1分钟休眠模式，防止犬只长时间受刺激，符合动物福利要求。
（4）止吠执行模块：温和有效反馈
- 核心器件：微型震动马达、无源蜂鸣器、NPN驱动三极管（S8050）、1K限流电阻
- 驱动逻辑：
- MCU输出高电平信号，经1K限流电阻驱动NPN三极管导通；
- 三极管集电极输出放大后的电流，为震动马达和蜂鸣器提供工作电源；
- 器件选型：震动马达选用工作电流<10mA的微型款，蜂鸣器选择3V无源型，确保CR2032能提供足够驱动电流。
- 设计优势：通过三极管隔离MCU引脚与执行器件，避免大电流直接流经MCU导致引脚损坏。
（5）电量监测模块：无外部分压方案
- 核心原理：利用PY32F002B内置1.2V参考电压，通过ADC采样间接计算电池电压，无需外部分压电阻，减少器件数量和功耗。
- 电量分级映射：
- ≥3.2V：满电（100%）
- 3.0V~3.2V：高电量（80%）
- 2.8V~3.0V：中等电量（60%）
- 2.6V~2.8V：低电量（40%）
- 2.4V~2.6V：极低电量（20%）
- 2.0V~2.4V：低电量警告（10%）
- ＜2.0V：电量耗尽（0%），触发蜂鸣器3短鸣提示更换电池。
三、PCB设计关键要点
1. 布局原则
- 电源回路优先：电池座、滤波电容、MCU电源引脚需紧凑布局，供电走线宽度≥20mil，降低线路阻抗；
- 信号隔离：MIC电路与震动马达、蜂鸣器电路分开布局，避免大电流回路对音频信号的干扰；
- 元件封装：所有器件选用贴片封装（电阻电容0805封装，IC选用SOP封装），提升抗摔性，适配项圈的机械结构。
2. 布线规范
- 模拟信号布线：MIC至运放的信号线尽量短（＜1cm），避免与数字信号线平行走线；
- 接地处理：采用单点接地方式，所有接地引脚通过短路径连接至主地平面，运放的GND引脚单独接地，减少地弹干扰；
- 抗干扰设计：震动马达和蜂鸣器的供电线路添加串珠，抑制开关噪声耦合到电源网络。
3. 低功耗优化
- 器件选型：优先选用低漏电流器件，运放选择静态电流＜1μA的型号；
- 布线优化：未使用的MCU引脚配置为高阻态，减少漏电流；
- 预留测试点：在电池正负极、运放输出端、MCU ADC引脚预留测试点，方便调试时测量信号。
四、实际测试与验证结果
1. 功能测试
- 吠叫识别准确率：在室内环境下，对3只不同体型犬只测试，识别准确率达95%，无环境噪音误触发；
- 止吠效果：分级止吠模式下，犬只连续吠叫3次后，吠叫频率明显降低，适应期约1~2天；
- 电量监测精度：实测电压与显示电量偏差≤±0.05V，满足使用需求。
2. 续航测试
- 正常使用场景（每天吠叫触发10次，每次止吠动作持续1秒）：CR2032电池可连续使用约4个月；
- 低功耗模式（无吠叫时，MCU进入STOP模式，电流＜5μA）：续航可达6个月以上。
五、总结与扩展建议
1. 设计总结
本宠物止吠项圈硬件设计以"简洁、稳定、低功耗"为核心，通过CR2032直供+内部参考电压采样方案，简化了硬件架构；
新增的RC滤波和ESD防护设计，提升了抗干扰能力；
分级止吠逻辑既保证了止吠效果，又兼顾了动物福利，整体符合便携设备的设计要求。
2. 扩展方向
- 功能扩展：更换无线模块，支持手机APP调整止吠灵敏度和等级；
- 供电升级：采用锂电池，进一步延长续航；支持充电。
- 防护升级：PCB采用三防漆处理，外壳防护等级提升至IP67，适应户外使用场景。
