征程 6 | cgroup sample

1. 功能概述

本 sample 实现限制进程 cpu 占用率和运行的 cpu 核功能，此处主要介绍该 sample 的实现与使用方法。

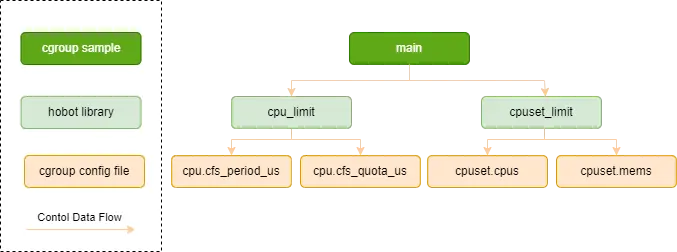

1.1. 软件架构说明

本 sample 基于 Linux 通用的 cgroup API，通过操作 cgroup 的 cpu 子系统和 cpuset 子系统配置文件，来限制 sample 进程的 cpu 占用率和运行的 cpu 核。

1.2. 代码位置与目录结构

本 sample 代码位置和目录结构如下：

代码位置如下：

markdown 复制代码

{sdk_dir}/test/samples/platform_samples/source/S83_Sample/S83E03_BaseService/cgroup_sample

目录结构如下：

markdown 复制代码

├── Kconfig
├── Makefile
├── Makefile.in
└── src
    ├── cgroup_sample.c
    └── Makefile

1.3. API 流程说明

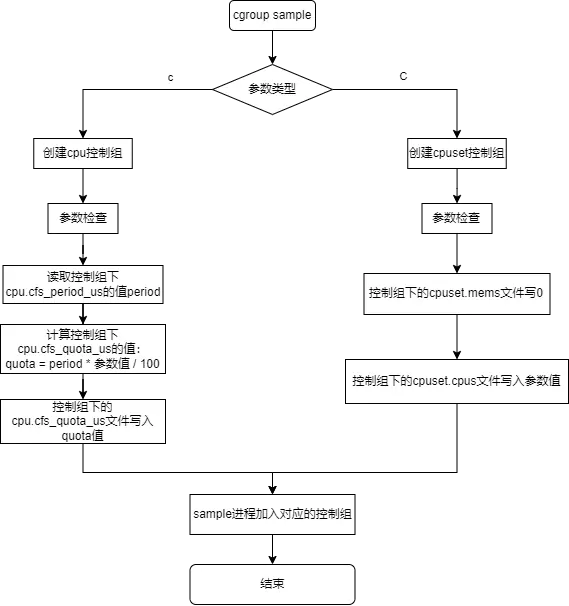

以下为 sample 内 API 调用流程图：

2. 编译

2.1. 编译环境

本 sample 的编译环境使用 SDK 中的 build 工具，请参考： Build 环境建立。

2.2. 编译说明

本 sample 的编译依赖封装 Linux cgroup API 链接库 libhbcgroup 提供的头文件：

markdown 复制代码

#include "hb_cgroup.h"

编译依赖的库为：

markdown 复制代码

LIBS += -lhbcgroup

编译命令：

markdown 复制代码

进入SDK所有目录{sdk_dir}，并source构建环境（参见上文：编译环境）。# 编译本sample:
bdm cgroup_sample
# 输出路径:{sdk_dir}/out/debug-gcc_{gcc_version}/build/test/samples/platform_samples/source/S83_Sample/S83E03_BaseService/cgroup_sample

3. 运行

3.1. 支持平台

征程 6X Matrix

3.2. 板端部署及配置

本 sample 的可执行文件位于板端如下路径：

markdown 复制代码

/app/sample/S83_Sample/S83E03_BaseService/cgroup_sample/bin/cgroup_sample

3.3. 运行指南

3.3.1. 运行参数说明

下面的表格是 cgroup_sample 具体参数的说明：

如果-c 和-C 都不选择，则不会限制 cgroup_sample 进程的 cpu 占用率和运行的 cpu 核。

3.3.2. 帮助菜单

markdown 复制代码

Usage: cgroup_sample [OPTION]

-c  Limit cpu occupancy rate, 1 ~ 100.
-C  Limit cpu core.
-t  Delay time, 1's default.
-h  Show usage.

Without options, do nothing.

3.3.3. 运行方法

执行命令示例：

限制 cgroup_sample 进程的 cpu 占用率为 20%：

markdown 复制代码

/app/sample/S83_Sample/S83E03_BaseService/cgroup_sample/bin/cgroup_sample -c 20

限制 cgroup_sample 进程只运行在 cpu 核 2：

markdown 复制代码

/app/sample/S83_Sample/S83E03_BaseService/cgroup_sample/bin/cgroup_sample -C 2

限制 cgroup_sample 进程运行在 cpu 核 1，4：

markdown 复制代码

/app/sample/S83_Sample/S83E03_BaseService/cgroup_sample/bin/cgroup_sample -C 1,4

3.3.4. 运行结果说明

运行本 sample 后，可通过 top 命令验证本 sample 进程的 cpu 占用率和运行的 cpu 核。

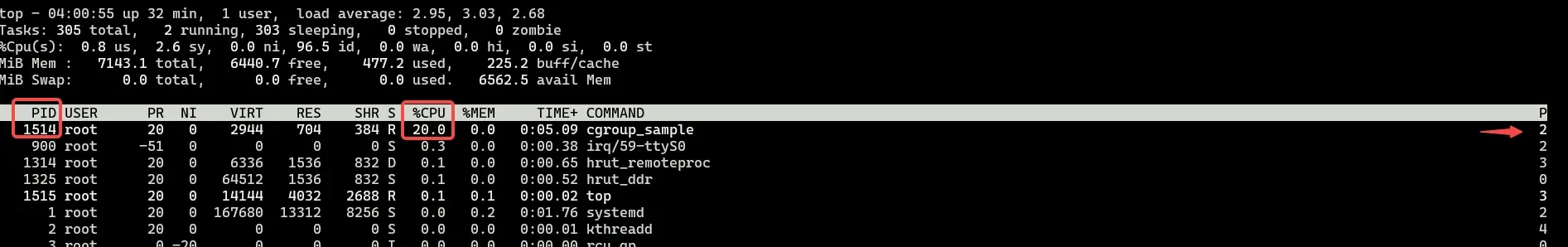

运行结果 1

markdown 复制代码

root@hobot:~# /app/sample/S83_Sample/S83E03_BaseService/cgroup_sample/bin/cgroup_sample -c 20 -C 2 -t 20 &[1] 1514

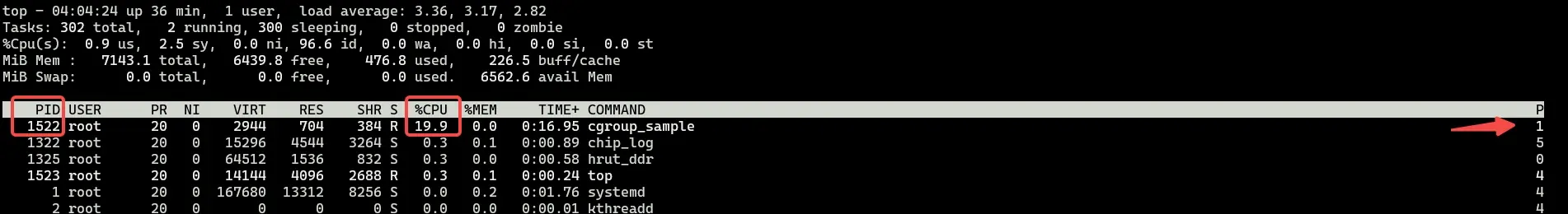

运行结果 2

markdown 复制代码

root@hobot:~# /app/sample/S83_Sample/S83E03_BaseService/cgroup_sample/bin/cgroup_sample -c 20 -C 1,4 -t 20 &[1] 1522

特别说明

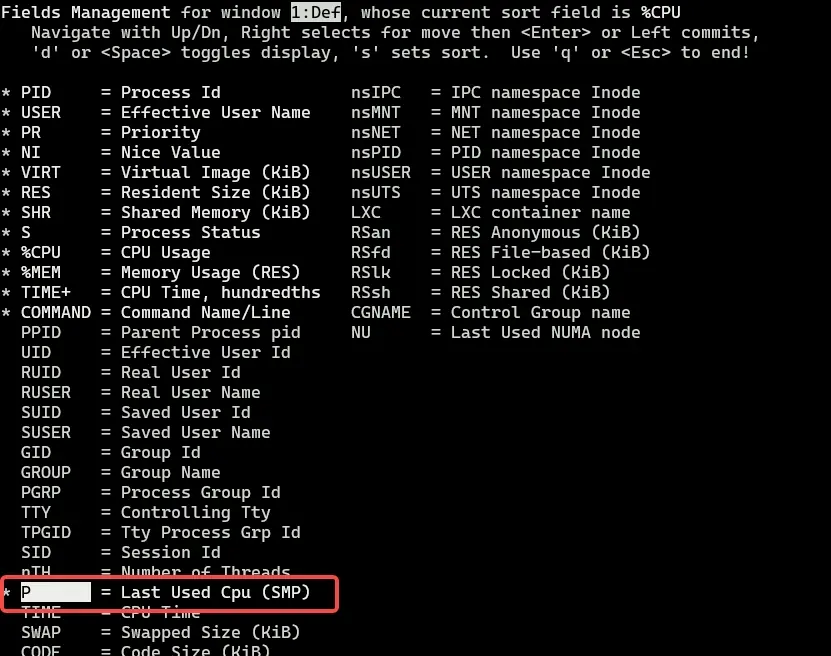

查看 cpu 核，在执行 top 命令后，需进行如下操作：

按 f 键，弹出管理窗口；
按上下键选择下图指示的属性 P；
按空格键选中该属性（选中后会高亮）；
按 q 键退出；

即可显示进程运行的 cpu 核。
