工业网络协议网关在危化品生产自动化中的关键作用：以ETHERNET/IP转EtherCAT为例

在现代化工生产环境中，操作安全与流程稳定性是核心考量。传统的人工搬运、混合与包装危险化学品，不仅使员工暴露于健康风险之下，也易因人为因素导致生产波动。实现关键工序的自动化，成为行业提升本质安全水平与生产效率的必然选择。然而，自动化改造常面临一个关键技术挑战：如何将上层控制系统与底层执行设备高效、可靠地互联。本文将以某化工厂成功应用ETHERNET/IP转EtherCAT协议网关的案例，解析这一解决方案的实施与价值。

一、工厂核心需求：打破协议壁垒，实现安全自动化

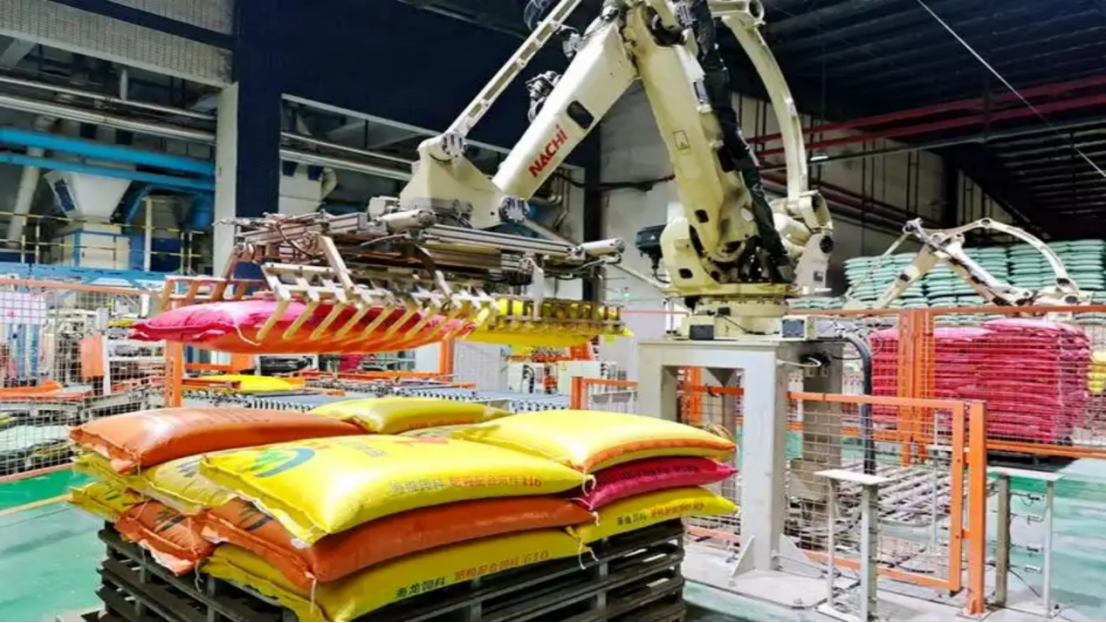

该化工厂旨在对高危物料的搬运、精确混合及最终包装环节进行自动化改造。其控制系统核心为罗克韦尔（Rockwell）PLC，采用ETHERNET/IP协议作为标准通信网络。而选定的高精度机械臂，为达到优异的运动控制性能与同步性，其原生通信接口为EtherCAT协议。两者协议异构，无法直接通信。工厂需要一种桥梁，在不更换核心控制设备与执行单元的前提下，实现从PLC到机械臂的无缝指令与数据交换，确保自动化流程精准、稳定运行。

二、解决方案：协议网关的桥接艺术

为解决上述难题，项目引入了专业的工业协议网关，其扮演了"翻译官"与"调度员"的双重角色。

网关连接架构

网关在物理与逻辑上均处于承上启下的核心位置。

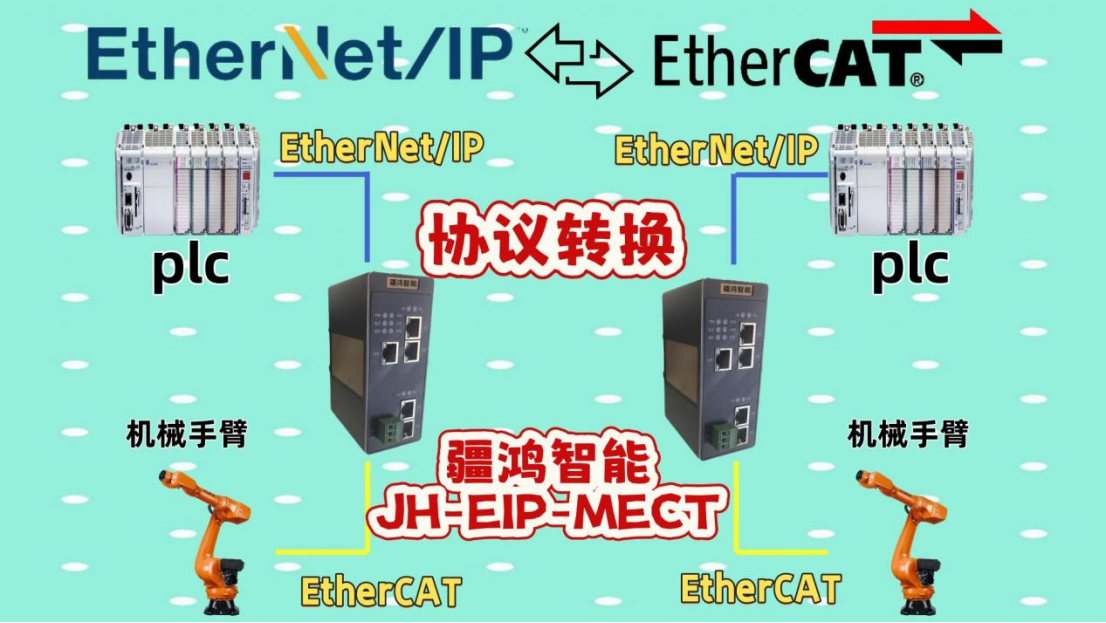

北向连接（从站侧）：网关的ETHERNET/IP接口作为从站（Adapter），接入工厂现有的以太网网络，与作为主站（Scanner）的罗克韦尔PLC进行通信。PLC将控制命令（如机械臂运动轨迹、启停信号）与工艺参数（如混合比例、包装量）打包成EtherNet/IP数据包发送至网关。

南向连接（主站侧）：网关的EtherCAT接口作为主站（Master），通过高速以太网线缆，以菊花链形式连接至机械臂及其配套的I/O模块、伺服驱动器等从站设备。网关将接收到的PLC指令，实时解析并转化为EtherCAT帧，在微秒级周期内分发至各个从站，驱动机械臂完成复杂动作。

配置过程简述

配置工作主要集中于网关本身，体现了其灵活性。工程师通过网关的专用配置软件，首先定义其作为EtherNet/IP从站的节点信息（如IP地址、实例连接），与PLC的标签（Tags）进行映射。随后，在软件中扫描并组态下游的EtherCAT从站网络，将每个从站设备（机械臂控制器、数字量输入输出模块等）的过程数据（Process Data）与网关内部存储区或前述的EtherNet/IP映射区关联。最终，生成一个完整的数据交换表，实现了PLC标签与机械臂控制参数之间的双向、确定性数据流通。

三、应用效果与技术价值

该方案实施后，效果立竿见影：

显著提升安全性：人员完全从高危的直接操作中脱离，从根本上杜绝了接触风险。

增强流程稳定性：机械臂替代人工，实现了物料搬运、混合比例的绝对精确与24小时连续稳定作业，产品批次一致性大幅提高。

简化系统架构：网关方案避免了为集成不同协议设备而对现有网络或控制器进行大规模改造，节省了成本与时间。

实现数据融合：通过网关，机械臂的运行状态、报警信息等数据可实时反馈至上层PLC及SCADA系统，为生产监控与优化提供了基础。

其技术价值在于，通过非侵入式的集成手段，有效化解了工业现场多协议共存的普遍难题，保护了既有投资，同时为引入高性能专用设备打开了通道，实现了控制系统开放性与执行系统高性能的完美统一。

四、行业延伸与未来发展

疆鸿智能ETHERNET/IP与EtherCAT的转换案例，是工业互联网中"互操作性"挑战的一个典型缩影。在制药、核材料处理、锂电池生产等高危或高精度制造领域，类似需求广泛存在。未来，随着智能制造深入推进，协议网关将向着更智能化、边缘计算化的方向发展。单一协议转换功能将演变为集成边缘数据预处理、轻量级逻辑控制、设备健康状态监测于一体的智能连接节点。此外，采用OPC UA over TSN（时间敏感网络）等新一代融合通信技术，有望从更底层构建统一、开放、确定性的工业网络架构，但在此过渡期，高性能、高可靠性的专用协议网关仍是实现设备快速集成、保障生产安全与效率不可或缺的关键组件。

通过精巧的协议转换，网关虽小，却为化工厂的自动化升级与安全壁垒的构筑提供了坚实的技术支点，其思路与价值，值得在同类型工业场景中借鉴与推广。
