最近做蓝牙协议栈的过程中遇到一些客户偶尔提报音频卡顿的问题，所以引发了一些感想，跟大家分享下，非标比如AVDTP不走协议栈(ADSP+芯片offload)或者音频编解码不在主控内，在额外的ADSP中不在我们讨论的范围内，我们只是介绍常规的情况！
一. A2DP的架构

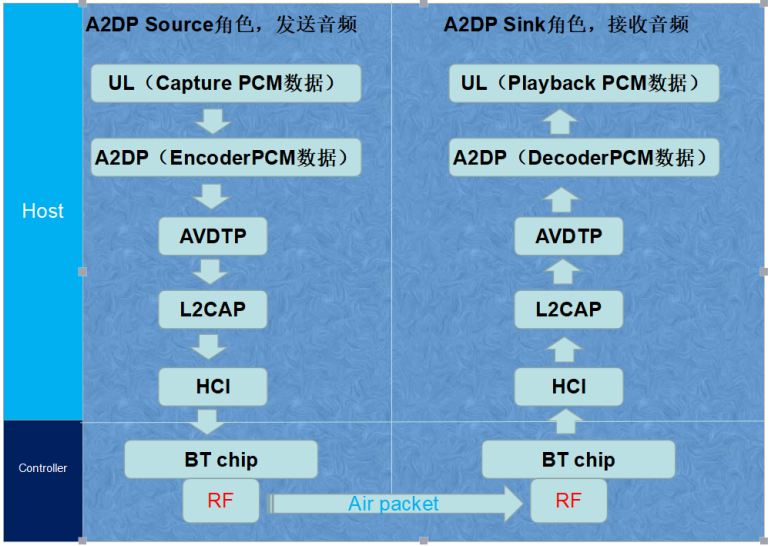

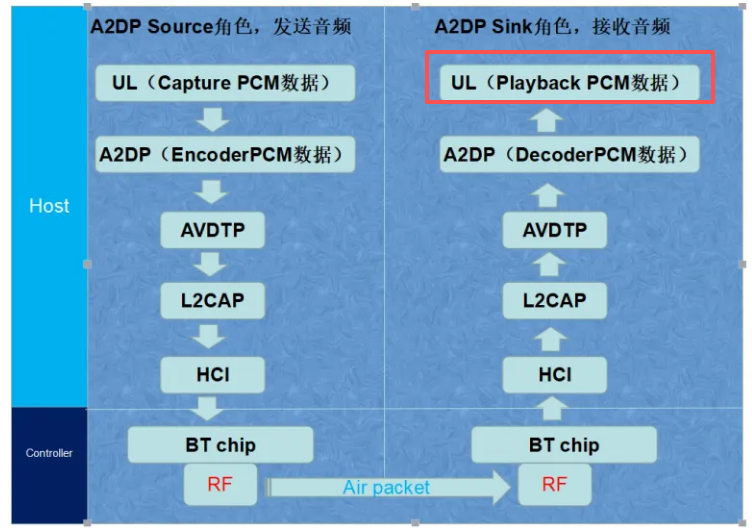

我们先来介绍下整个A2DP audio path的框架
A2DP source的发送流程
UL(Upper Layer)收集到PCM数据，然后发送到A2DP，A2DP经过codec算法(SBC/AAC/APTX/LDAC/LHDC..)压缩成特定的音频格式，然后交给AVDTP，AVDTP转交给L2CAP,L2CAP通过ACL格式转交给HCI，然后到达BT chip，通过RF射频出去。
A2DP sink的接收流程
BT chip通过RF接收进来数据，然后通过ACL交给HCI，然后交给L2CAP,L2CAP交给AVDTP，AVDTP交给A2DP，A2DP收到的是remote经过压缩的数据，此时通过codec算法(SBC/AAC/APTX/LDAC/LHDC..)解压成PCM数据，然后交于声卡播放

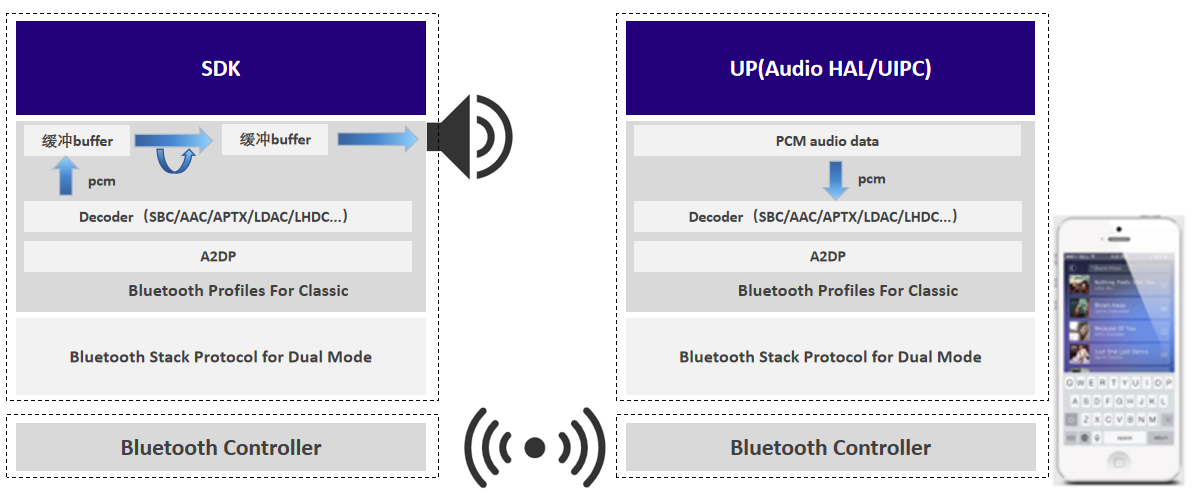

我们在拿一个Source设备(手机)跟一个Sink设备(车载/耳机/音箱)来举例子看下整个结构
整个流程跟上面的A2DP类似，所以我们就不介绍了
二. 卡顿原因分析
所以从这个框架中就可以总结归纳出来整个音频卡顿可能原因
NOTED: 在这里注意下，音频延迟跟音频卡顿分析思路完全不同，有的人可能会混淆
音频延时的链接如下：
https://blog.csdn.net/XiaoXiaoPengBo/article/details/148494385?spm=1001.2014.3001.5501
大体的可能得原因如下：
|------------|--------------------------|--------------------------------------------------|
| 问题端 | 原因 | 解决方案 |
| 射频问题 | 芯片射频性能差 | 需要在整板验证射频是否满足BR/EDR性能参数 |
| 射频问题 | 天线问题 | 修改天线参数 |
| 射频问题 | 隔离度不好 | 需要实测隔离度 |
| 射频问题 | 射频干扰 | 2.4G设备过多，影响蓝牙功能，需要干净环境测试 |
| 共存问题 | BT/Wi-Fi共存 | 1. 调整共存参数，一般是通过Wi-Fi测调整，但是部分参数有蓝牙命令 2. 蓝牙独立天线导入 |
| 共存问题 | BT/BLE共存 | 1. 调整BLE scan占空比 2. 调整connection interval，满足客户场景 |
| 性能 | 芯片性能满足不了 | 目前要根据客户需求，提前介入最复杂场景实测，不能通过理论计算带宽数据 |
| 性能 | CPU loading高 | 查找平台CPU loading高的原因 |
| 性能 | CPU异常 | 比如手机异常原因导致的过热，卡顿，导致蓝牙音乐顿卡 |
| Sink | 协议栈问题 | 不同的协议栈问题需要分别查看问题 |
| Sink | 平台Audio (Framwork/BSP)问题 | 平台查找，非蓝牙协议栈团队强项 |
| Source | 协议栈问题 | 不同的协议栈问题需要分别查看问题 |
| Source | 网络缓冲音乐 | 听在线音乐，网络问题导致没有音频缓冲 |
| Source | UL送数据过慢 | 上层给协议栈送数据过慢 |
1. 射频问题

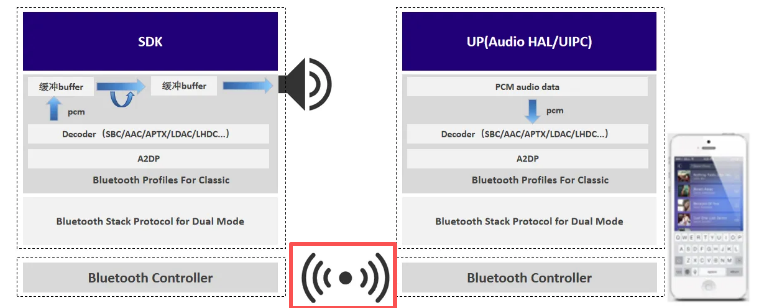

射频问题可能集中在芯片/天线/环境等，排查这类问题有固定的思路，这种一般在红框这个阶段出问题，一般在空口中遇到大量重传导致的音频顿卡，建议优先先优先考虑射频问题！
a. 芯片射频性能差
这个没啥好解释的，正常一个射频芯片肯定要根据BQB的RF test suite做射频测试，BQB有常规的case，下载链接如下：
https://files.bluetooth.com/wp-content/uploads/dlm_uploads/2025/11/RF.TS.p36.pdf
这个一般让芯片进DUT模式下进行传导非信令测试，很多仪器都默认支持的，比如罗德施瓦茨的仪器，IQ等
这个性能不好可能会体现在各个方面呢·，比如连线不稳定，异常断线，音乐顿卡等。
如果出现以上现象，或者在蓝牙空口中有大量的重传，建议优先排查这个
b. 天线问题
这个也很好理解，天线阻抗匹配不良、布局不合理、增益不足，影响信号传输效率，同样会遇到芯片射频性能不合格的现象，比如比如连线不稳定，异常断线，音乐顿卡等。
最搞笑的是我经验遇到客户不插天线就进行蓝牙功能测试，还经常报蓝牙音乐顿卡
如果出现以上现象，或者在蓝牙空口中有大量的重传，建议优先排查这个
c. 隔离度不好
里面的问题展开其实有很多种原因
- 蓝牙独立天线，跟Wi-Fi 2.4G走FDD(频分)的隔离度不好，导致互相干扰，造成音乐顿卡
- 同一个设备有多个蓝牙芯片，芯片跟芯片的隔离度不好，造成音乐顿卡
排查这个的思路也比较简单，单点设备工作，比如跟wifi的隔离度可以通过关闭wifi功能，比如多个蓝牙芯片的隔离度，可以关闭其他设备的蓝牙功能，来着个排除
d. 射频干扰
正常蓝牙有跳频技术 (Frequency-Hopping Spread Spectrum，FHSS），甚至有自适应跳频（Adaptive Frequency Hopping，AFH），但是有的时候奈何周围设备实在太多，无法避免的也会收到干扰
这个时候可以拿到屏蔽房或者相对干净的环境测试，排除下是否是射频干扰！
2. 共存问题
共存问题也是造成蓝牙音乐顿卡的比较常见的问题，此问题也是有相对的固定排查思路，这种一般在空口阶段出问题
a. 蓝牙/Wi-Fi共存
蓝牙/Wi-Fi共存造成的蓝牙音乐卡顿在combo模组中非常常见，通常从空口来看也跟射频不好现象一样，都有大量的重传封包，排查方式也相对简单，关闭Wi-Fi功能，查看蓝牙音乐是否还有卡顿，如果卡顿消失，那么基本确定是蓝牙/Wi-Fi问题，那么剩下的就是解决思路了，每家芯片的共存都有自己的配置的方式：
- 修改蓝牙/Wi-Fi的策略，基本每个芯片原厂都会提供，此思路具有通用性，但是配置方法不具有通用性
- 提升蓝牙的ACL优先级，部分芯片有蓝牙的vendor command来提升蓝牙音乐的优先级
b. BT/BLE共存
大部分的人只是知道蓝牙/Wi-Fi的共存，其实还有BT/BLE的共存，这个通过air log或者btsnoop都会直观的看到是否有BLE的相关的操作，如果有那么关闭BLE相关的动作看看，是否现象会消失，如果消失，那么可以判定为BT/BLE共存，那么剩下的就是解决思路了
- 调整BLE scan占空比，有的协议栈，为了BLE scan响应快，把scan interval/windows拉的占空比很高，从而造成蓝牙音乐顿卡，另外扩展下，占空比很高有很多问题，比如bt inquiry非常慢，连接变慢等等吧·
- 调整connection interval，BLE有connection interval的概念，说白了就是ble多久醒一次达到低功耗的作用，但是如果有很多个BLE的设备连接，那么就非常占用芯片的射频资源，导致音频顿卡，所以并不是connection interval越小越好，要根据需求，调整适合的connection interval
3. 性能
这里说的性能，不一定是蓝牙芯片的性能，也包括主控的性能
a. 蓝牙芯片性能
这种情况比较极端，但是在特定的领域也确实会遇到哈·，比如车载的后排现在基本都是要求双路A2DP音频流+双路手柄，这种就非常考验蓝牙芯片性能是否能够满足了，而且这种情况不能通过理论的计算方式来判断是否满足，需要实测。
如果按照芯片的理论的计算方式：A2DP SBC HQ音频大概是328kbps,双路就是328*2=656，然后HID一般在12k~36kbps之间，那么2路A2DP+2路HID才700kbps左右，而EDR最低2M呢，是不是肯定满足呢？不是这样的哈·，因为还要牵扯到master/slave clock，比如你链接的4个设备中，假设有既做master又做slave的情况，那么作为slave，要跟着对端master跳频，那么又要做master来协调对端slave跳频，如果这时候调度冲突呢？肯定要做射频裁决调度的动作，肯定会丢失一部分资源，而这块会大大影响了性能，每家芯片的调度有差异(这块不会在spec规定)，就会造成以上A2DP*2+HID*2，有的芯片厂家可以，但是有的厂家不可以的情况！所以这里就要实测了·，要根据需求实测，用数据说话，提前要有这种风险意识！
b. CPU性能问题
这个没啥好解释的哈·，比如cpu loading高或者异常都会造成音频卡顿，
甚至有的性能低的芯片不支持硬浮点运算，A2DP音频编解码速率跟不上，或者CPU异常了调度也会出现问题，造成音频顿卡，也会存在哈·
4. Sink端问题

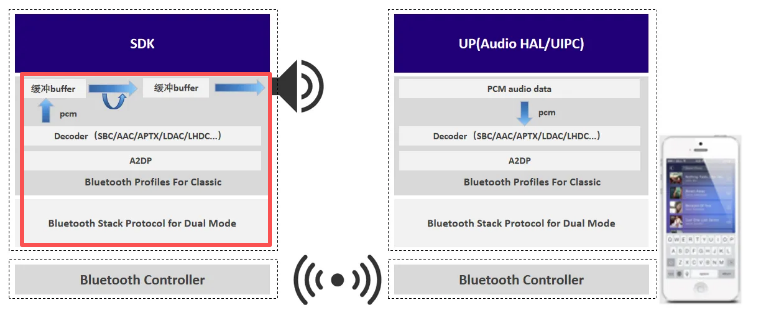

Sink一般在红框阶段出问题，包括协议中的问题，平台audio的问题等
a. 协议栈的问题
协议栈的问题可能就是比较宽泛的概念了，大概可以通过几个角度来判断
协议栈调度异常
这个没有啥好介绍的，就是协议栈的调度问题，协议栈的接收或者playback倍其他task或者thread抢占，拿不到资源，这个可能会引起音频卡顿。
没有缓冲buffer或者缓冲buffer过小

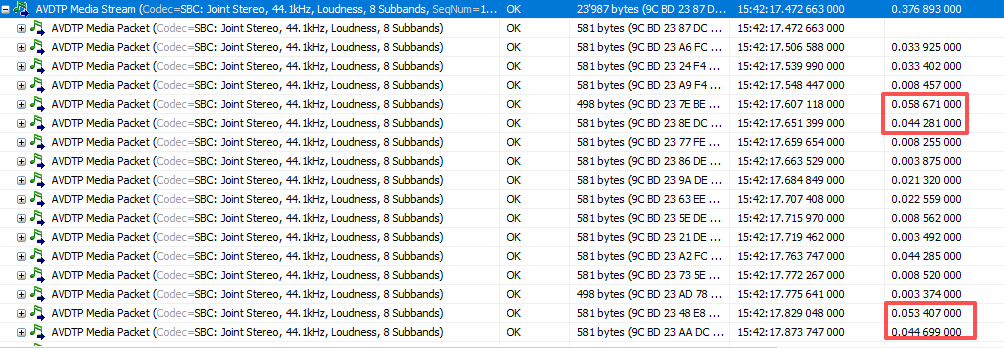

为什么会有缓冲buffer呢，在介绍这个之前，我们就要介绍下jitter的概念了，什么是jitter呢？就是比如上面我们介绍了一包数据是28ms的延迟，也可以理解为每包duration如果所有都恒定，那么duration都应该是28ms，但是由于是无线，所以肯定会存在干扰等因素，导致包肯定有重传等，所以在空口的duration肯定不是那么恒定的，比如来了28ms的数据，你就直接播放，那么由于空口有干扰，导致下个包是50ms来(这个是假定制)，那么你本应该在29ms播放的时候发现没有数据了，所以这时候会存在22ms的空档没有数据期，所以就会卡存，比如这种空口包
可以看到只要有duration增大的情况，那么后面一定会有duration小的数据过来来补充，我们就成为这种现象为jitter.
为了避免这种情况，所以sink端一定会有缓冲buffer来降低这个卡顿风险,但是谈到这里学问就大了·，你增大缓冲buffer是解决了卡顿的风险，但是就带来延迟多了问题，比如你缓冲buffer缓冲100ms，那么就额外多了100ms的延迟。这时候我们就要在特定的平台来权衡这个数值了，这个方面在不同的平台调整的值策略不同，要实测
b. 平台audio的方式

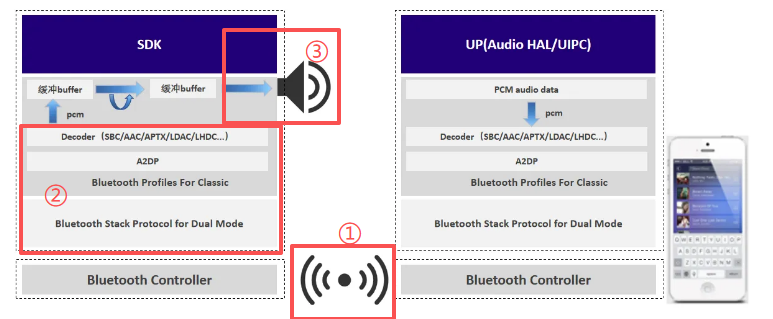

可以见到下图，Sink端在用codec decoder A2DP协议的数据，得到PCM raw data，这时候就应该丢给喇叭播放了，也就是红框部分！
那么这个就是平台依赖了，不同的平台主控肯定方式天差地别，比如Linux可以用alsa/pulse audio播放，Android可以用AAudio/Audio Track播放，MCU可能要写自己的IIS或者SAI播放等等，而不同的方式可能会导致音频卡顿呢，但是这种问题往往太耦合了，需要用切割的方法来定位问题所在，也是需要排除空口，host的问题！排查方式基本思路进行切割下·
ⅰ. 空口确认

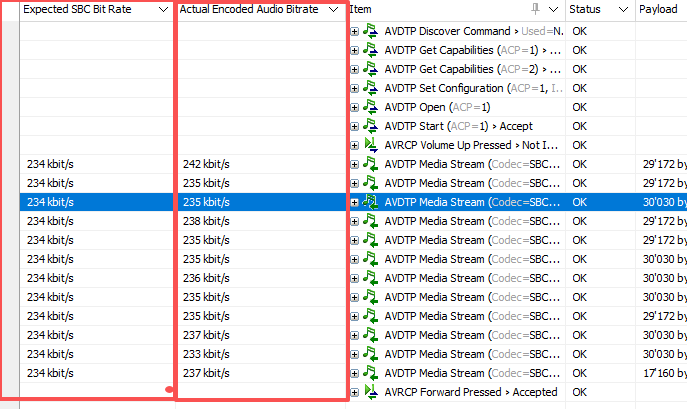

首先按照①来确定空口卡不卡·这里排查方式有好多种方法，可以看空口的bitrate
看看真实的bitrate跟实际的bitrate是否大提相同，如果差异过大，就回到对端Src或者射频层面的问题了·

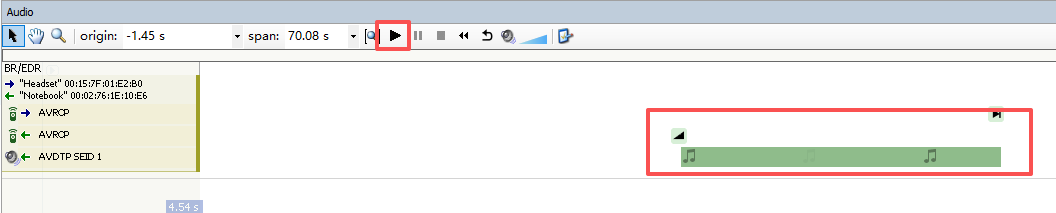

另外，这里不一定完全具有参考性，也不能看到差异过大，就判断为空口卡顿，可以在空口听下音乐卡不卡

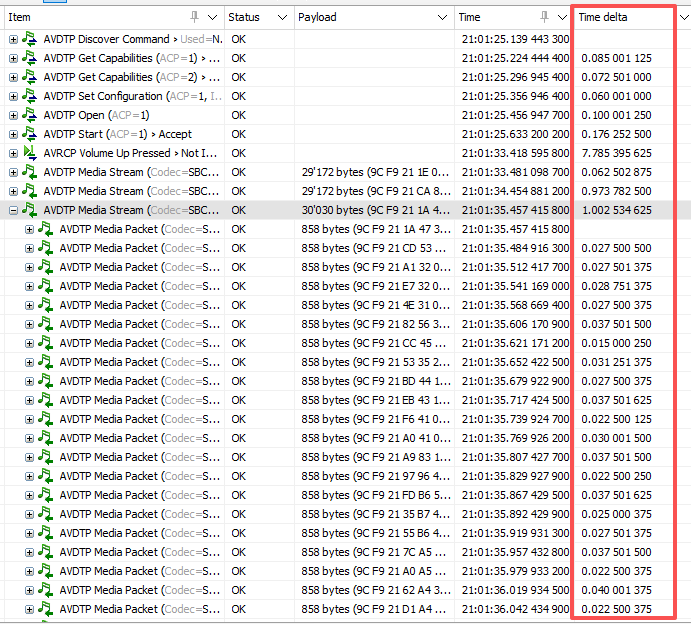

但是有的编解码不支持在ellisys播放，此时还有一个方法，就是看每包AVDTP media packet的delta
总之就是确定空口没有问题，就进入下个Host阶段了·
ⅱ. Host确认
在确定了空口(也就是①)没有问题后，那么可以进入阶段②的排查，也就是Host层面的排查，空口层面没有问题后，不代表所有的数据就能到Host层面，所以Host层面也有几个方法，类似于空口的，如果有条件抓取btsnoop（Linux/Android平台），那么也用bitrate,直接听，Time delta三板斧来排查，就是空口的三个步骤，我们就不重复了，如果没有条件抓取btsnoop(RTOS/裸机)，那么可以自己写一个bitrate计算公式(1s decoder后的pcm raw data size)，来计算下解码后的数据大小，也能做一个常规的判断· 如果这里也没有问题基本就定义到平台的audio问题了·
ⅲ. 平台audio问题
如果你已经确定空口跟host decoder完毕后的这个流程已经没有问题，那么就剩下平台audio了，还是那句话，不同的平台实现差异有点大，具体你的平台代码只有你自己熟悉，这部分就不具有通用性了，比如DMA有问题，playback的task/thread优先级过低，格式设置错误等等吧，但是我认为既然已经定位到这里了，已经离着解决问题很快了！！！
5. Source端问题
a. 在线网络缓冲问题
尤其是source播放网络歌曲的时候，由于网络并不好，所以有的时候有的时候在网络缓冲，导致source送给sink的数据不联系，造成了音频卡顿，我们做sink的时候，连接手机，竟然会遇到软测说音频卡顿，结果我们发现是网络缓冲的问题，这种乌龙有的时候也挺无语的哈，但是这种通过空口/btsnoop也会判断出来，我们通过空口来说吧！
注意哈：这种问题的卡顿跟射频/共存的空口现象不同哈，射频/共存的空口可能是有大量的重传data,而这种由于网络问题，重传很少，基本就是不发送，所以驱动还是很大哈·
b. 协议栈的问题
确定了编解码格式(编解码类型/采样率/声道等)以及AVDTP stream channel基于L2CAP的MTU后，基本就能确定了packet duration了·，比如每包之间间隔 20ms,那么source就要严格按照这个来执行，如果source出现调度不及时，比如每包之间间隔20ms，而你30ms才给sink一包，肯定会造成音频卡顿，这个也没啥技术难度不能理解的哈
c. UL层送数据过慢
上面说了能通过一些参数计算出来packet duration了，所以协议栈应该严格按照这个来给sink数据，但是数据从哪里来呢？肯定是应用层播放器来吧？那么UL层数据给的不及时，那么同样会造成sink卡顿，这个也非常容易理解哈· 我们就不过多展开了
三. 蓝牙卡顿示例分析
这个btsnoop是我们做为source给对端耳机发送音频流的，对端音频卡顿的问题·

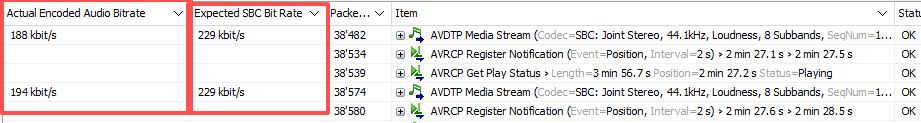

可以看到，实际给我给对端的数据本身就少了· ，然后为了谨慎起见，我们再通过time delte来确定下·

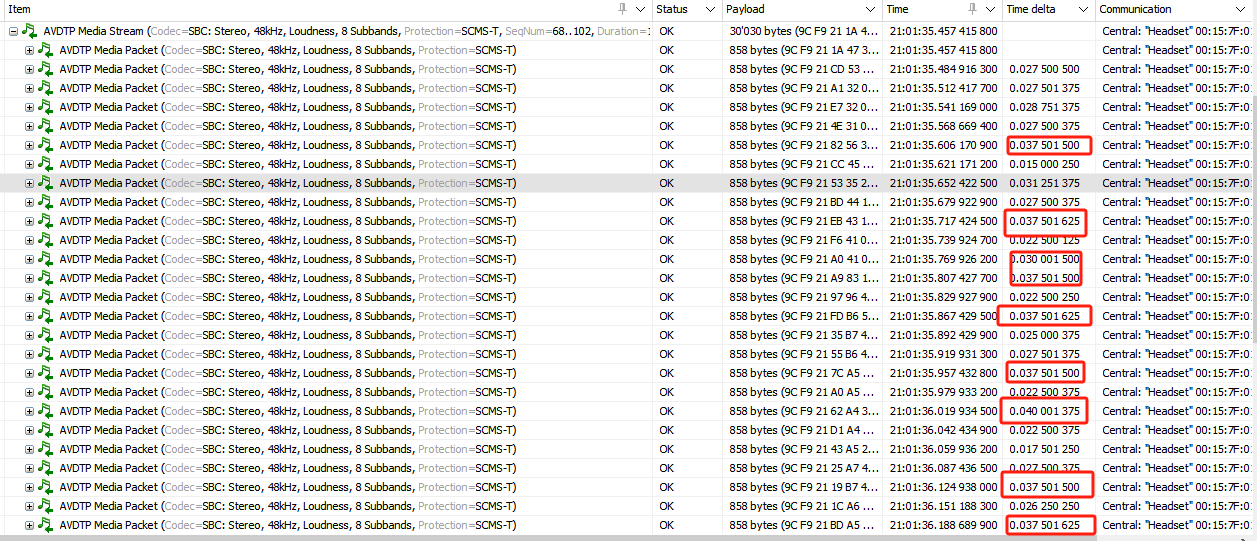

可以看到里面有很多delta过高的问题，然后我们再通过音频能量图来看下·
