《计算机网络》深入学：组帧

在计算机网络的世界里，物理层像是一个不知疲倦的搬运工，它只负责传输比特流（0 和 1），却并不关心这些比特代表什么意义。

而数据链路层（Data Link Layer） 的核心任务之一，就是把这些散乱的比特流"打包"成一个个有意义的单元，这个单元就是帧（Frame） 。这个过程，我们称为组帧（Framing） 或 封装成帧。

这就好比寄快递：物理层是传送带，数据链路层则是把物品装进纸箱、封好胶带、贴上快递单的过程。只有装箱了，接收方才知道哪里是一件货物的开始，哪里是结束。

一、为什么需要组帧？

组帧主要解决两个核心问题：

帧定界（Frame Delimitation） ：
接收方如何从连续不断的比特流中区分出哪一段是第一帧，哪一段是第二帧？必须要有明确的界限。
透明传输（Transparent Transmission） ：
这是组帧最难理解也最重要的概念。
- 问题：如果数据中恰好出现了和"帧定界符"（比如结束标记）一模一样的比特组合，接收方会不会误以为帧传输结束了？
- 目标：无论上层传下来什么样的数据（文本、图像、可执行文件），数据链路层都能原封不动地传输，不会被误判。

为了解决这两个问题，网络先驱们发明了四种经典的组帧方法。

二、组帧的四种"招式"

1. 字符计数法 (Character Count)

这是最古老的方法。原理很简单：在帧的头部使用一个特定的字段，来记录这个帧一共有多少个字节。

原理：帧头第一个字节是 5，说明包括这个字节在内，本帧共有 5 个字节。接收方读到 5，就往后数 4 个字节，结束。
致命缺陷 ：如果这个"计数字节"在传输中出错了（例如 5 变成了 3），接收方就会弄错帧的结束位置，进而导致后面所有的帧都无法正确识别（同步丢失）。

由于其脆弱性，现代计算机网络已基本淘汰该方法。

2. 字符填充法 (Byte Stuffing / Character Stuffing)

这种方法常用于以字节为单位传输的协议（如 PPP 协议）。

原理：
- 用特定的控制字符来定界。例如：SOH (Start of Header) 表示开始，EOT (End of Transmission) 表示结束。
透明传输的实现 ：
- 如果数据中真的出现了 EOT 怎么办？
- 发送方 ：在数据中的控制字符（如 EOT 或转义字符本身 ESC）前面，插入一个转义字符 (ESC)。
- 接收方 ：看到 ESC，就知道后面的那个字节是真数据，不是控制指令，把它留下来，把 ESC 删掉。

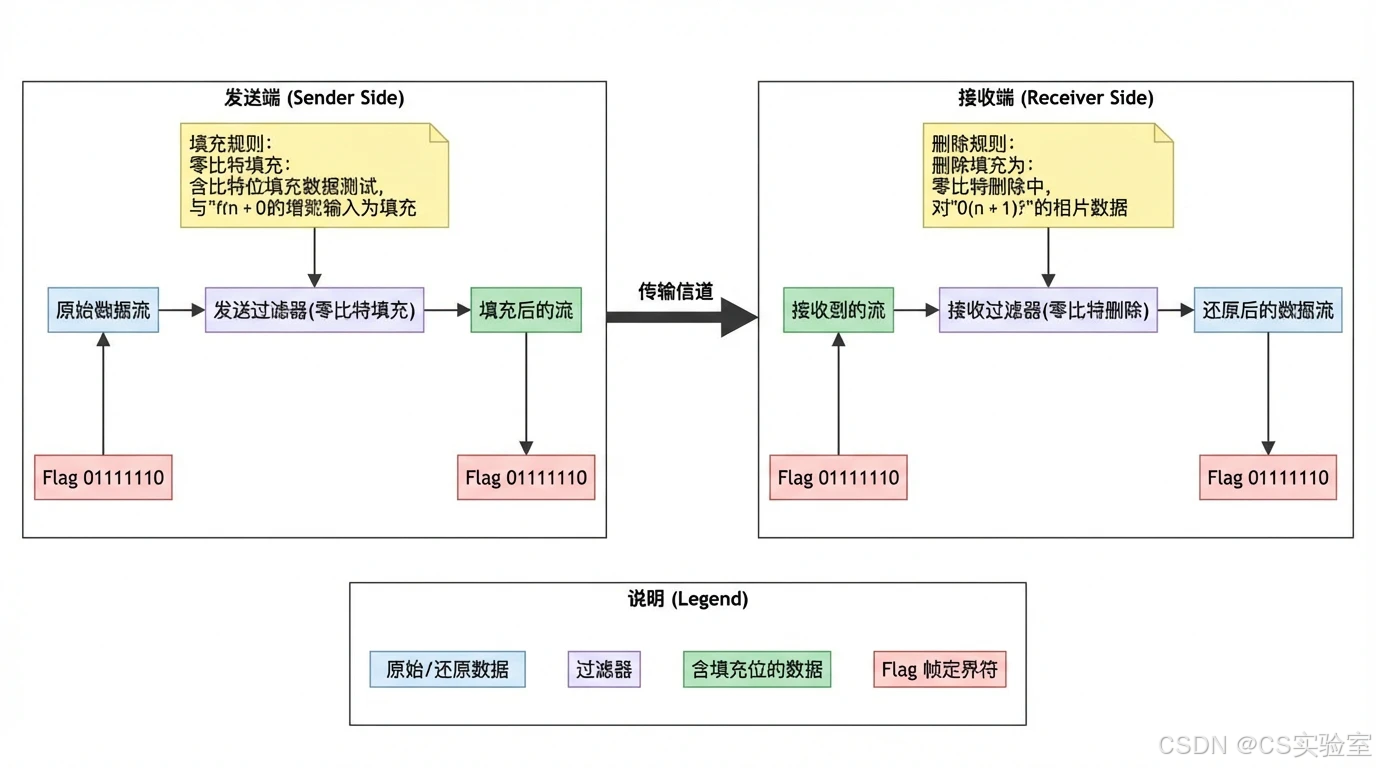

3. 零比特填充法 (Zero-Bit Stuffing) ------ ★ 重点

这是高级数据链路控制协议（HDLC）采用的方法，它不处理字节，而是处理比特流，非常灵活。

(1) 核心规则

帧定界符（Flag） ：使用一个特殊的比特模式 01111110（十六进制 7E）作为帧的开始和结束标记。
发送方规则（5 "1" 填 0） ：
只要在数据负载中扫描到连续的 5 个 1 ，立即在后面插入一个 0 。
- 例如：数据 0111111 -> 发送 01111101。
- 目的：确保数据中永远不会出现连续的 6 个 1，从而与 Flag (01111110) 区分开。
接收方规则（5 "1" 删 0） ：
接收方检测数据流，当发现连续 5 个 1 时，检查下一位：
- 如果是 0 ：说明是填充的，删除该 0，保留数据。
- 如果是 1 ：说明是 Flag（01111110），或者是错误（01111111...）。

【例题 1】 假设网络层需要传输的二进制数据为：011011111101111100。采用零比特填充法进行组帧，请问发送到链路上的实际比特流是什么？

【解析】

先写出定界符（首尾）：01111110 ... 01111110

扫描数据部分，寻找连续的 5 个 1：

原数据：0110 11111 10 11111 00

第一处：...0110 11111 1... -> 发现 5 个 1，后面是 1。根据规则，不管后面是啥，只要见 5 个 1 就填 0。

第二处：...10 11111 00 -> 发现 5 个 1。

执行填充：

第一处 11111 后加 0 -> 111110 1

第二处 11111 后加 0 -> 111110 00

组合结果：
01111110 0110 111110 10 111110 00 01111110

答案：中间的数据部分变为 01101111101011111000。

4. 违规编码法 (Physical Layer Coding Violation)

这种方法比较巧妙，它利用物理层编码的特性。

背景：在曼彻斯特编码（常用于以太网）中，每一个比特的中间都有一次电压跳变（"高-低"代表 1，"低-高"代表 0）。
原理：
曼彻斯特编码中，"高-高"和"低-低"电平是违规的，物理层通常不会出现这种信号。
既然不会出现在数据中，那我们就可以故意用"高-高"或"低-低"来定界！
优点：不需要任何填充技术，效率很高。
应用：IEEE 802 标准（如以太网）中广泛使用。

三、知识点总结

为了方便记忆，我们将这四种方法整理如下表：

方法	核心手段	优点	缺点/局限	考研关注度
字符计数法	头部加长度字段	简单	错一位全盘皆输	★
字符填充法	特殊字符定界 + ESC转义	兼容性好	依赖字符集 (ASCII)，处理复杂	★★★
零比特填充法	Flag(7E) + 5个1填0	任意比特流传输，效率高	需硬件处理位流	★★★★★
违规编码法	利用物理层非法电平	不需要填充，简单	只适用于特定物理层编码	★★

避坑指南：

MTU（最大传输单元） ：
组帧时，帧的数据部分长度不能超过 MTU。这不仅仅是软件限制，更是底层硬件的要求。如果网络层数据包（IP Datagram）大于 MTU，就必须分片。
以太网的特殊性 ：
虽然教材上讲了四种方法，但以太网实际抓包时，你看不到"帧长度"字段（由前导码和帧间隙界定），也看不到复杂的位填充（因为它用了曼彻斯特编码或 4B/5B 编码等物理层特性）。但在做理论题时，零比特填充法是考察算法逻辑的首选。

结语

组帧是数据从抽象的比特流走向有组织的逻辑数据的第一步。理解了组帧，就理解了计算机网络中"分层"与"封装"的精髓------下一层为上一层服务，且对上一层的数据内容保持透明。
