preface
Android显示系统从上到下涉及的模块极其多，可以说是系统里最复杂的模块，任一个模块都可以使用一个篇章来描述，任重而道远
1、Android的UI绘图
1、Android的UI底层是用CPU绘图还是GPU绘图
都支持，高端平台(TV/手机/平板/车载等)基本都使用GPU硬件加速，重点学习硬件加速2、应用层如何绘制UI，什么时候需要绘制UI？
绘图时机:
- `ViewRootImpl.performTraversals()` - 主绘制入口
- 响应 VSync 信号
- 窗口切换、窗口大小、属性有改变；
- 视图失效（invalidate）3、Activity与绘图？
在应用层的角度，Activity是一个活动界面，在这个界面我们可以放置各种元素，这些元素就需要绘图，注意界面本身也是绘图的结果，总体而言，一个完整绘图上叠放各种小绘图；
1）站在应用的角度，UI界面的设计分为两步
绘图 - 静态效果，再添加 特效 - 动态效果，在Android中，UI绘图使用View，特效使用View动画
好比PPT，我们先画好每一页精美的内容（静态效果），再给每一页添加出场效果、退场效果（动态效果）
动态效果实现：代码实现让一个View先平移，后旋转，最后淡出
1.使用属性动画来实现
/android/frameworks/base/core/java/android/view/animation/AnimationSet.java
2.
ObjectAnimator moveIn = ObjectAnimator.ofFloat(myView, "translationX", -500f, 0f);
ObjectAnimator rotate = ObjectAnimator.ofFloat(myView, "rotation", 0f, 360f);
ObjectAnimator fadeOut = ObjectAnimator.ofFloat(myView, "alpha", 1f, 0f);
AnimatorSet animSet = new AnimatorSet();
// 按顺序执行
animSet.playSequentially(moveIn, rotate, fadeOut);
// 或者同时执行
// animSet.playTogether(moveIn, rotate, fadeOut);
// 或者更复杂的组合
// animSet.play(rotate).with(fadeOut).after(moveIn);
animSet.setDuration(1000);
animSet.start();2）UI绘图依赖的硬件资源？
1、简单绘图底层可以使用软件CPU实现、也可以使用硬件实现(2D图形模块、GPU)，虽然他们都拥有这样的能力，但效率和效果不同，不同的平台，根据自身资源情况来选择实现方式；
2、渲染、特效这些较为复杂，工作量大的任务，一般都使用GPU来承担；
2、Android显示系统框架
在Android的快速发展下，新技术不断涌现，架构也在不断进化，新旧架构我们都应该了解，以便能在项目中区分出来，不至于迷乱在繁杂的架构
1）Android经典图形架构图(低版本架构)
以上来自Android4.0源码版本的架构
1）libagl - android graphic library - Android自有软件实现的图形引擎库
2）libhgl - hardware graphic library - 硬件实现的图形引擎库，厂商提供
3）应用程序可以直接调用EGL和OpenGL-ES的接口，不一定要经过SurfaceFlinger，也是理所当然的，毕竟SF只是集中管理的功能；
4）简单概述就是围绕三个主线进行
1、APP向SF申请buffer用以存放自己的显示内容；
2、APP使用Skia/GL等图形库画图、GPU渲染，最后结果存放在buffer，最后提交给SF进一步处理；
3、SF组织合成送显；
2）框架图-面向对象视角
notes
1、VSync是project butter工程中加入的一种同步机制，可以是硬件产生，也可以使用软件来模拟-VsyncThread；
2、surface的含义，"表面"，好比一张空白纸（内存），应用可以在这张纸上素描、着色、渲染，产出一帧完整的图片；

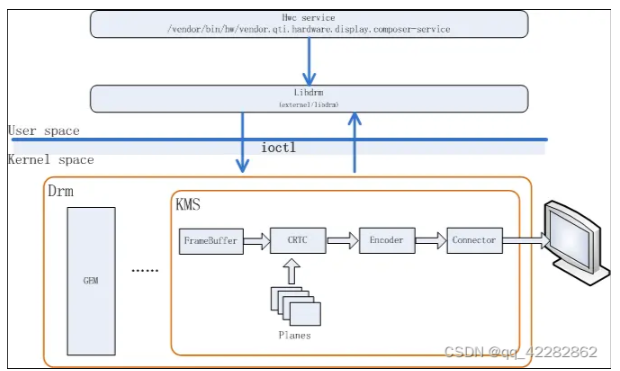

3）基于DRM框架图

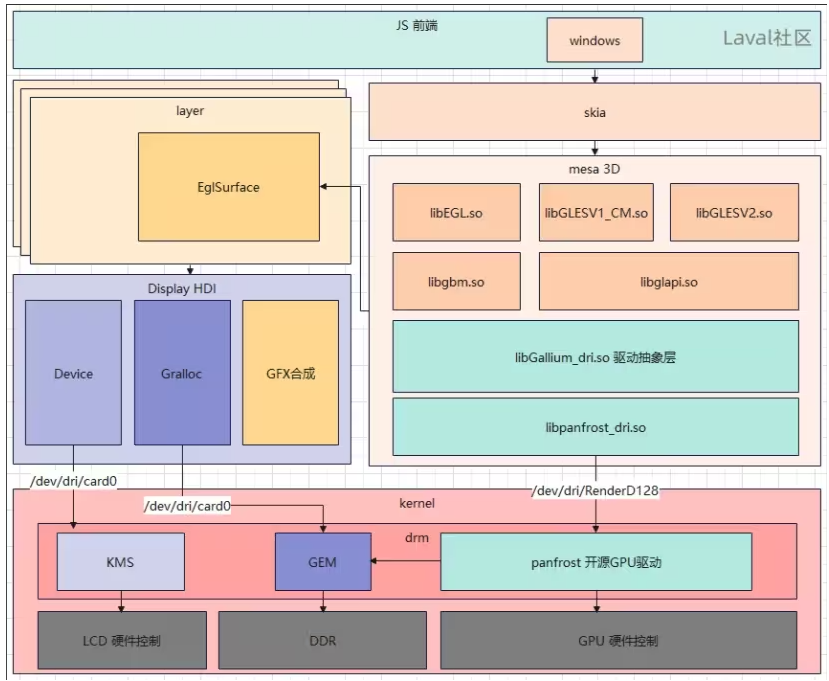

1、Linux类操作系统
其中图形库部分与Android系统比较相近 (skia + mesa3D + DRM)

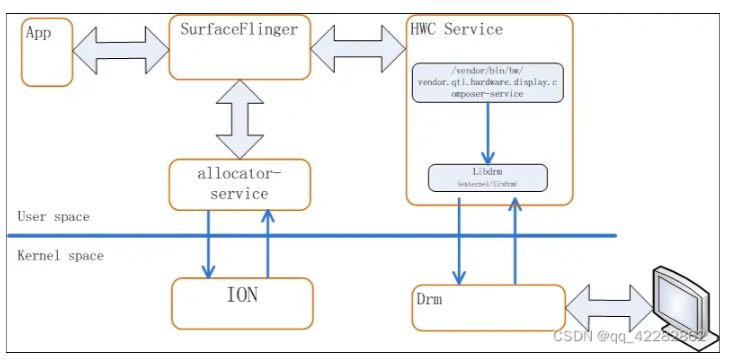

2）基于DRM架构的Android的显示系统
1、在 Android 12 中，GKI 2.0 将 ION 分配器替换为了 DMA-BUF 堆（从名字可以看出，DMA是趋势，主要使用DMA内存加速）；
2、Android开源图形库实现同样也是 ：skia + mesa3D + DRM
4）小结
Android显示系统 可以划分为 窗口系统和 图形库体系
3、Android窗口系统概述
1、最简单的窗口系统？
一个APP+FB显示，这只能做一些简单的显示，比如单片机。
2、Android上的窗口系统实现
不同平台，不同系统，窗口系统的实现多种多样，应当专注于当前的项目平台，不要迷失方向；
Android Framework 实现的SurfaceFlinger、WMS、View、Activity等等都属于窗口系统内容，是Android平台的特有实现，涉及内容生成-产生窗口、多个内容如何呈现 - 窗口组织管理，以便呈现出各种各样的窗口效果

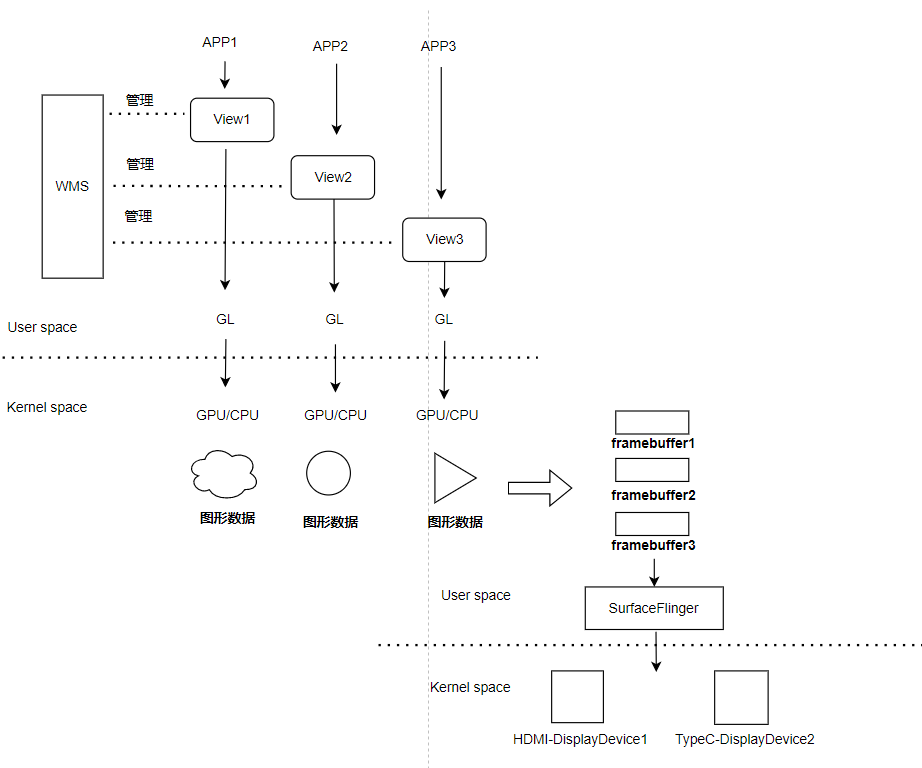

3、WMS、View体系与SurfaceFlinger的关系
这里的框图重点体现WMS、View和SF这几个主体，不会糅杂太多细节和分支，框架应该如此！
1）WMS是管理者；
2）View是生成者；
3）SF是消费者，也是硬件资源管理者；
WMS、View都属于上层使用者，在Android显示子系统 原理探索中 可以简单了解框架（逻辑的堆砌过于庞大）
4、Android图形库体系
图形库(OpenGL-ES/Vulkan)是一个极其复杂的模块，算是另一个领域的知识（音视频领域），学习显示框架时，不求深入，我们把握框架即可！
1）Android图形库EGL/OpenGL-ES-wrapper/OpenGL-ES
1）Android系统图形栈 OpenGL-ES和EGL介绍: https://blog.csdn.net/u010029439/article/details/90413006
2）OpenGL ES库和EGL库的加载过程: https://blog.csdn.net/ninver2007/article/details/97152412
3）Android系统EGL源码分析：https://segmentfault.com/a/1190000045166147
2）EGL介绍
1、基本认识
EGL : khronos(机构) Native Platform graphics interface
1、主要负责图形环境管理、surface/buffer绑定、渲染同步等，介于本地窗口系统和Rendering API之间的一层接口；
2、由于openGL ES是开源软件，如何保证上层应用调用的是稳定API？通过设计中间层EGL并由google统一管理实现。
3、调用链路：应用程序 -> EGL -> Rendering API(openGL ES)-> GPU
1）OpenGL ES接口成千上百，应用都需要通过EGL来访问？不是，只有管理相关API才需要，其它API可以直接调用
4、EGL适用于X11、Wayland、Android等系统
5、谁来实现？
在Android源码中Android framework有自己的实现，有很多开源软件都实现了-比如Mesa3D；2、源码介绍
1、Framework java层
/android/frameworks/base/opengl/java
核心实现 - 封装GL，让应用程序更方便使用
/android/frameworks/base/opengl/java/android/opengl/GLSurfaceView.java
2、JNI
frameworks/base/core/jni/com_google_android_gles_jni_EGLImpl.cpp:EGL本地代码的JNI调用接口
frameworks/base/core/jni/com_google_android_gles_jni_GLImpl.cpp
frameworks/base/core/jni/android_opengl_GLESXXX.cpp:OpenGL功能函数的JNI调用接口
3、native cpp层
/android/frameworks/native/opengl/libs/EGL
libEGL (共享库)
├── libEGL_getProcAddress (静态库)
│ └── getProcAddress.cpp
├── libEGL_blobCache (静态库)
│ ├── BlobCache.cpp
│ └── FileBlobCache.cpp
└── 核心源文件
├── egl_tls.cpp # 线程本地存储
├── egl_cache.cpp # 着色器缓存
├── egl_display.cpp # 显示管理
├── egl_object.cpp # 对象生命周期
├── egl_layers.cpp # 层支持
├── egl.cpp # EGL 入口点
├── eglApi.cpp # EGL API 实现
├── egl_platform_entries.cpp # 平台入口
├── Loader.cpp # 驱动加载
└── egl_angle_platform.cpp # ANGLE 平台支持
4、EGL加载openGL ES库
源码：/android/frameworks/native/opengl/libs/EGL/Loader.cpp
官方说明：https://source.android.google.cn/docs/core/graphics/implement-opengl-es?hl=zh-cn
1）4.4版本之前EGL (libegl.so) 根据egl.cfg来加载软件实现还是硬件实现的图形库；
2）4.4版本之后使用属性确定加载哪个库
路径：/vendor/lib/egl 、/vendor/lib64/egl
属性名：ro.hardware.egl、ro.board.platform
libEGL_${ro.hardware.egl}.so
libGLESv1_CM_${ro.hardware.egl}.so
libGLESv2_${ro.hardware.egl}.so
libEGL_${ro.board.platform}.so
libGLESv1_CM_${ro.board.platform}.so
libGLESv2_${ro.board.platform}.so
/android/frameworks/native/services/surfaceflinger/SurfaceFlinger.cpp
SurfaceFlinger::init()
/android/frameworks/native/opengl/libs/EGL/eglApi.cpp
--eglGetDisplay(EGLNativeDisplayType display)
/android/frameworks/native/opengl/libs/EGL/egl.cpp
---egl_init_drivers()
----egl_init_drivers_locked()
/android/frameworks/native/opengl/libs/EGL/Loader.cpp
------loader.open()
------load_driver() //加载对应的GL-ES库
4、使用EGL的绘图的一般步骤：
获取 EGL Display 对象：eglGetDisplay()
初始化与 EGLDisplay 之间的连接：eglInitialize()
获取 EGLConfig 对象：eglChooseConfig()
创建 EGLContext 实例：eglCreateContext()
创建 EGLSurface 实例：eglCreateWindowSurface()
连接 EGLContext 和 EGLSurface：eglMakeCurrent()
使用 OpenGL ES API 绘制图形：gl_*()
切换 front buffer 和 back buffer 送显：eglSwapBuffer()
断开并释放与 EGLSurface 关联的 EGLContext 对象：eglRelease()
删除 EGLSurface 对象
删除 EGLContext 对象
终止与 EGLDisplay 之间的连接3）OpenGL ES Wrapper库
1、OpenGL ES Wrapper库：OpenGL ES Wrapper 库是一个对 OpenGL ES API 进行封装的一个包裹库，它向上为应用程序提供了标准的 OpenGL ES API，向下可以和不同厂商实现的 OpenGL ES 库进行绑定，将 OpenGL ES API 和对应的实现函数一一绑定在一起。
2、
OpenGL ES 1.x API 的 Wrapper 库
/android/frameworks/native/opengl/libs/GLES_CM >> libGLESv1_CM.so
OpenGL ES 2.0 的 Wrapper 库
/android/frameworks/native/opengl/libs/GLES2 >> libGLESv2.so4）OpenGL-ES协议及其实现介绍
1、背景
1）由于openGL需要较高的内存配置、耗电高等特点不适合移动设备，openGL-ES则解决这些问题，广泛应用在汽车电子、手机等；
2）不仅适合3D图形的实现，也广泛应用于2D的视频和图像处理，拥有强大的渲染和特效处理功能；
3）底层需要依赖GPU渲染，当然也可以CPU渲染；
2、实现介绍
1、OpenGl-ES是一套规范协议，定义一套供上层进行调用的API（相当于interface），抽象GPU的功能，使得开发者不必关系底层GPU类型和具体实现；
2、实现OpenGL-ES协议的库我们有时也叫openGL-ES，注意区分！比如Mesa3D
3、OpenGL ES库：OpenGL ES 库就是上面 OpenGL ES 中定义的 API 的具体实现。
1）基于GPU的闭源实现
由于每个显卡制造厂商的 GPU 硬件结构不同，从而导致各个厂商的OpenGL ES 库也各不相同，所以 Android 系统中的 OpenGL ES 库通常是由硬件厂商提供的，通常存放在 Android 系统中的 /system/lib64/egl 下面或者 /vendor/lib64/egl 目录下。
硬件库-厂家提供
/vendor/lib/egl/libEGL.so
/vendor/lib/egl/libGLESv1_CM.so
/vendor/lib/egl/libGLESv2.
2）基于GPU的开源实现-Mesa3D，有时也会用协议名称表示openGL-ES
3）基于CPU的纯软件实现(AOSP)
OpenGL ES软件实现(Android 7.1路径，注意高版本Android已被移除)
/frameworks/native/opengl/libagl/
库名：libGLES_android.so
4、编译工具
/android/frameworks/native/opengl/tools/glgen/
5、编译
1）**LL-NDK**：Low-Level NDK，供系统库使用的稳定接口。
2）编译优化
#if defined(__arm__)
#define API_ENTRY(_api) __attribute__((naked,noinline)) _api
#define CALL_GL_API_INTERNAL_CALL(_api, ...) \
asm volatile(
"mrc p15, 0, r12, c13, c0, 3 \n" // 获取 TLS
"ldr r12, [r12, %[tls]] \n"
"cmp r12, #0 \n"
"ldrne pc, [r12, %[api]] \n" // 跳转到实际函数
: : [tls] "J"(TLS_SLOT_OPENGL_API*4),
[api] "J"(__builtin_offsetof(gl_hooks_t, gl._api))
: "r0", "r1", "r2", "r3", "r12"
);
#endif5）Skia与OpenGL-ES/Vulkan 简述
1、Skia： 提供统一的绘制 API，可以直接使用 CPU 栅格化（软件绘制）；也可以通过 OpenGL ES/Vulkan 与 GPU 交互进行加速渲染（硬件加速）。
2、OpenGL-ES/Vulkan： 图形/计算 API，用来让程序与 GPU 交互、把场景画成屏幕上的像素。
因此，Skia 位于应用与 GPU API 之间：应用调用 Skia 的 API；Skia 在 CPU 或 GPU 上进行栅格化；GPU 路径下 Skia 再通过 OpenGL ES/Vulkan 与 GPU 交互。应用也可以绕过 Skia 直接用 OpenGL/Vulkan，但 Android UI 体系默认用 Skia。后文会结合代码详细介绍。
3、OpenGL-ES/Vulkan对比
1）Android 7以上都支持OpenGL-ES/Vulkan，如何选用？
2）Vulkan Android官方介绍：
https://android-docs.cn/games/develop/vulkan/overview

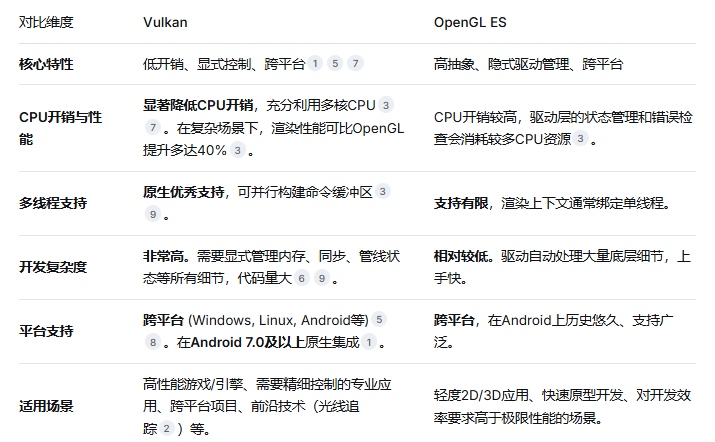

3）Vulkan 与 OpenGL ES 核心对比
4）如果用编程语言来类比，OpenGL-ES相当于Java语言，Vulkan相当于C语言，Vulkan 更贴近驱动编程；
6）Android如何使用OpenGL-ES
1.OpenGL-ES就是一个图形库，可以画各种图、渲染各种特效（转场、翻页效果）等等；
2.Android应用程序使用OpenGL-ES，间接调用EGL接口 或 直接调用OpenGL-ES接口都可以，但一般都会搭配EGL；
3、为了方便上层使用，Google肯定也会有自己的封装 简化应用程序使用GL库
4）OpenGL-ES也会通过JNI暴露给java程序直接使用
5）由于图形库是显示的重要底层组件，但凡需要增强显示效果的场合都需要直接或间接使用它，比如以下场景
1、SurfaceFlinger使用GL库，哪些场景？当HWC处理不了的复杂合成，SF会调用GL分担部分合成工作
2、游戏应用程序使用GL库
3、开机动画使用GL库
4、Skia使用GL库
因此你会看到源码许多地方都有EGL/GL的身影，让人感到极其混乱，本质上都是为了各方使用OpenGL-ES
1.native层使用opengl
/android/frameworks/native/opengl
2.framework-java层使用opengl
/android/frameworks/base/opengl
3.skia库使用opengl
/android/external/skia/src/gpu/gl/egl
4.mesa3d实现的EGL

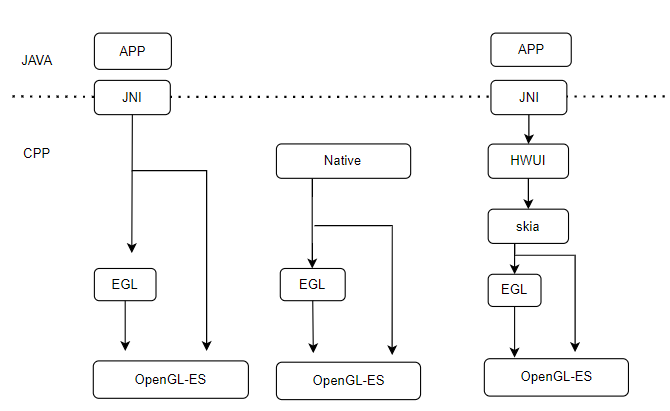

/android/external/mesa3d/src/egl6）小结
1、Native可以是SurfaceFlinger、CPP程序等；
7）简化OpenGL ES开发-GLSurfaceView
1、Android系统已经在SDK为开发人员封装了一整套OpenGL-ES的使用和管理机制，
2、java层代码可以通过以下两种方式来搭建OpenGL-ES环境；
1）直接使用SDK提供的EGL，GLES类
/android/frameworks/base/opengl/java/android/opengl/EGL15.java
/android/frameworks/base/opengl/java/android/opengl/GLES32.java2）使用GLSurfaceView
1、产生的背景：使用EGL，GLES编程也比较复杂，因此Android继续封装出一个更易用的类GLSurfaceView，应用程序可以直接使用，当前很多Android游戏都是直接或间接通过GLSurfaceView完成；
2、GLSurfaceView主要特性
1）管理EGLDisplay - 表示一个显示屏；
2）管理Surface
3）GLSurfaceView会创建新的线程，已使得整个渲染过程不会阻塞UI主线程

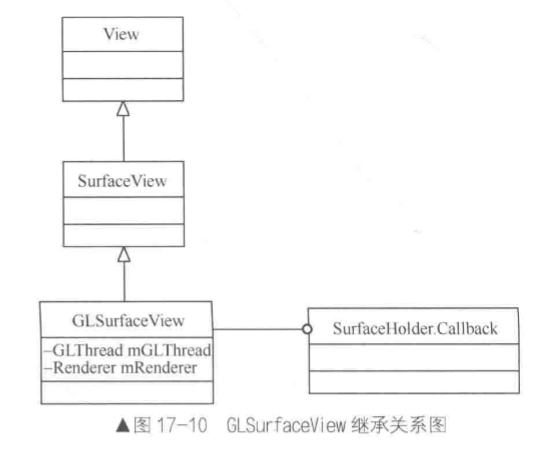

4）用户可以通过SetRenderer()自定义渲染方式1、类图

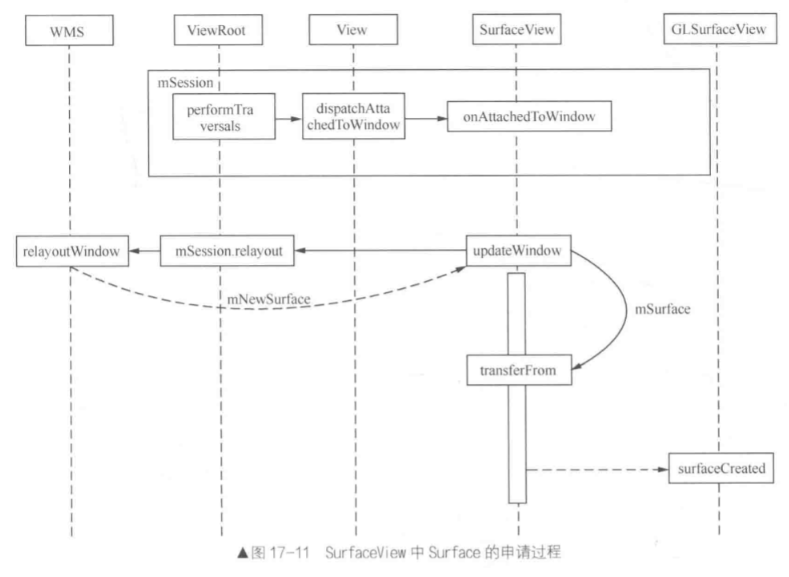

2、Surface申请流程
3、源码分析
1.init初始化
/android/frameworks/base/opengl/java/android/opengl/GLSurfaceView.java
private void init() {
/android/frameworks/base/core/java/android/view/SurfaceHolder.java
SurfaceHolder holder = getHolder();
holder.addCallback(this);
}
2. 设置Renderer实现用户自定义渲染方式
private void setRenderer(Renderer renderer) {
new SimpleEGLConfigChooser();
new DefaultContextFactory();
new DefaultWindowSurfaceFactory();
mRenderer = renderer;
mGLThread = new GLThread(mThisWeakRef);
mGLThread.start();
}
3.GLThread的运行
static class GLThread extends Thread {
run() --不断等待和处理渲染事件
--guardedRun();
----mEglHelper = new EglHelper()
----readyToDraw()
------mEglHelper.start(); //创建GL-ES使用环境
--------mEglDisplay = mEgl.eglGetDisplay(EGL10.EGL_DEFAULT_DISPLAY)
--------mEgl.eglInitialize(mEglDisplay, version)
--------view.mEGLConfigChooser.chooseConfig(mEgl, mEglDisplay);
--------view.mEGLContextFactory.createContext(mEgl, mEglDisplay, mEglConfig);
----gl = (GL10) mEglHelper.createGL();
----GLSurfaceView view = mGLSurfaceViewWeakRef.get();
----view.mRenderer.onSurfaceCreated(gl, mEglHelper.mEglConfig);
----view.mRenderer.onDrawFrame(gl); //开始渲染
----mEglHelper.swap(); //把渲染结果显示到屏幕
}5、UI的构造过程剖析
认识构造UI的各个对象和流程十分重要，源码实现的过程 就是将这些实体（对象）、策略（函数方法） 转化为代码表示；了解框架和这些构造过程看代码将会事半功倍；

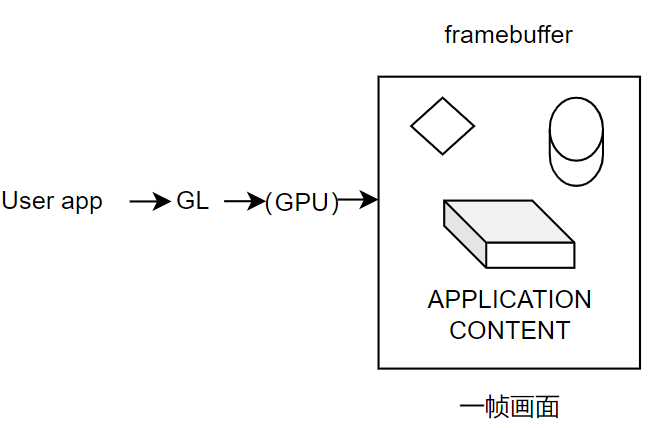

1）一个APP构造UI画面过程
1、使用图形库画基础图形，多个图形构造一幅画面；
2、构造完成后数据送到显示控制器，最终在显示器中显示出来；

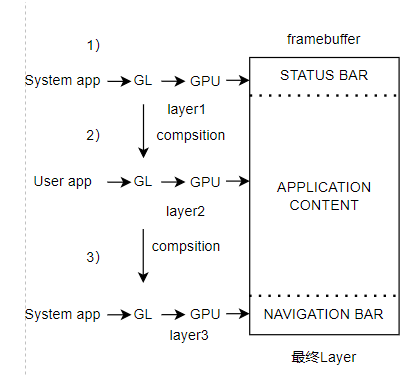

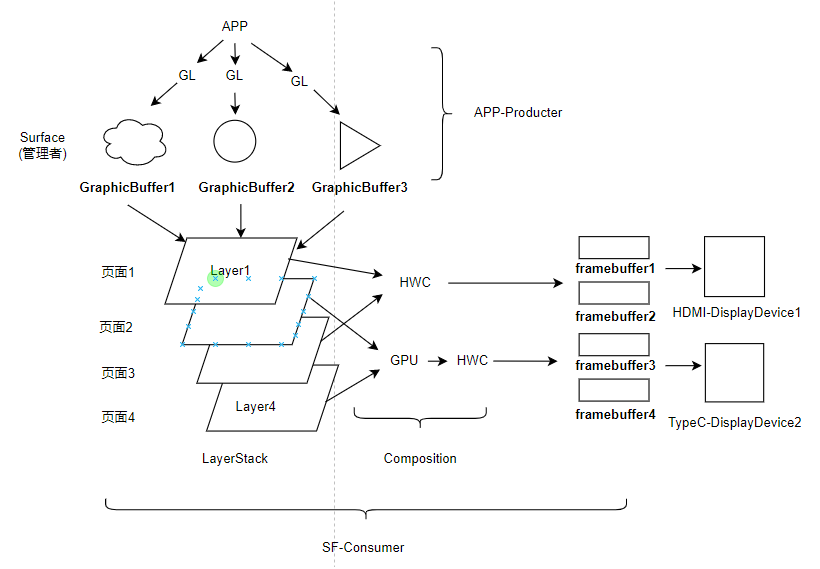

2）多个APP共同构造出界面
1、一般一个界面由多个APP共同构造而成；
2、相对单个APP构造界面，这将复杂很多，涉及合成，层级优先级等；
3、layerstack
3）转化为代码表示
1、Surface是APP中负责管理 界面构造的管理单元（操作方法的集合）；
2、GraphicBuffer是图形数据的载体，使用BufferQueue队列数据结构组织；

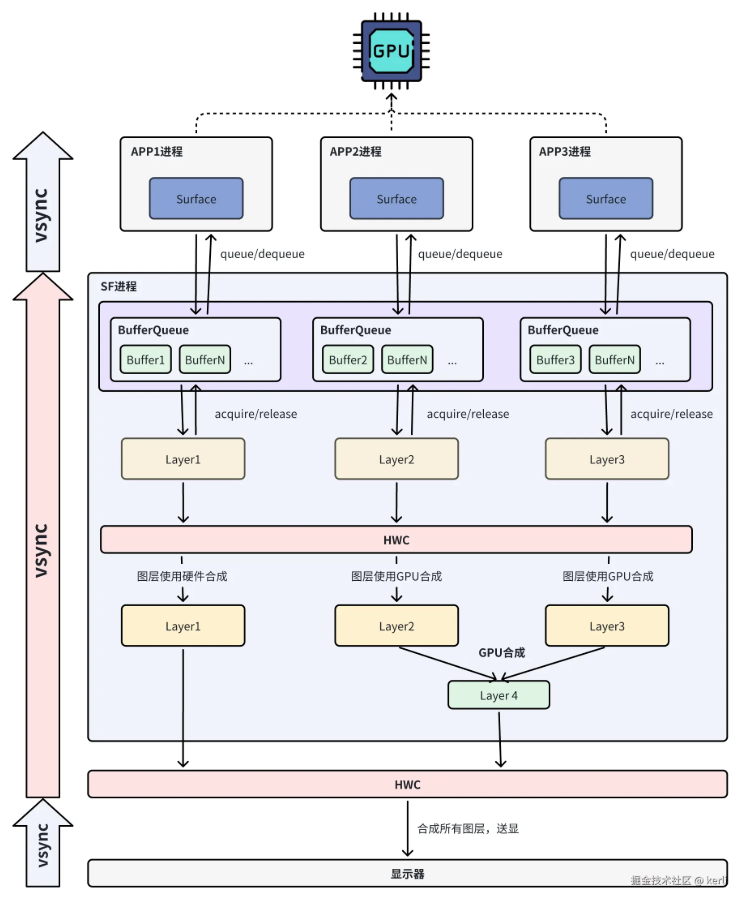

4）UI界面构造流水线图
1、一个页面包含多种元素，每个元素都单独使用GL生成，最后放在一个layer里面；
2、一个APP可以画出多个页面（即layer），每个页面都可以保存起来，需要的时候再调用；
3、如果一个页面需要更新，则标记为dirty，SF会进行合成更新到layer里面；
6、音视频库-FFMPEG
1、简介
FFmpeg : fast forward moving picture Experts Group //快速处理音视频的工具集
FFmpeg 是一个开源、免费、跨平台的音视频处理解决方案
源码：
/android/vendor/amlogic/common/external/ffmpeg/
2、核心组成：
ffmpeg： 命令行工具本身，用于对音视频文件进行转换、抓取、编辑等操作。
ffplay： 一个简单、跨平台的媒体播放器，基于 FFmpeg 库和 SDL 库开发，常用于快速测试和调试。
ffprobe： 一个多媒体流分析工具，用于查看媒体文件的格式、码流、编码信息等元数据。
一系列编解码库（libavcodec）： 这是 FFmpeg 最核心的部分，是一个包含了众多音视频编解码器的库。它支持几乎所有你能想到的音视频格式（如 H.264, H.265, VP9, AV1, AAC, MP3 等）。
格式处理库（libavformat）： 一个包含多种多媒体容器格式的解封装器和封装器的库，用于处理各种文件格式（如 MP4, MKV, FLV, MOV 等）。
3、主要功能：
格式转换（转码）： 将一个视频文件（如 MKV）转换为另一种格式（如 MP4），或者改变其编码（如将 H.264 转为 H.265 以减小文件体积）。
编解码： 对音频和视频流进行编码（压缩）和解码（播放）。
视频抓取和录制： 从视频设备或屏幕上抓取内容。
流媒体处理： 支持推流、拉流以及流媒体的转换。
基本编辑： 如裁剪、拼接、调整音量、添加水印、调整速度等。
信息提取与分析： 使用 ffprobe 获取媒体的详细信息。
4、是否依赖硬件？可选7、PQ及其他视频处理模块
1、这些是什么，处于什么层级？
1）在传输给显示屏真正显示之前，对图像数据的校准，以获得满足需求的显示效果；
2）可以使用GPU+软件算法实现？当然可以，使用硬件模块处理是为了高效，分担CPU/GPU的负担！
3）可以集成在CPU或独立的硬件模块（主板端或屏端都可以）；
2、如何工作？
配置好寄存器，硬件自动工作？
Android平台下 drm，kms中有设置色温的属性吗?
/android/frameworks/base/services/core/java/com/android/server/display/color/ColorDisplayService.java
ColorDisplayService.java中的colormatirx，这个可以调色温，
何小龙 - drm 有对 PQ 的支持，主要通过 property 来设置，大部分 code 都在 drm_color_mgmt.c 中。
PQ 一般不经过 gpu 驱动，主要通过窗口系统来直接设置，目前没有标准的做法，都是各 vendor 厂商自己添加的，gamma_lut 对色温能起到一定的效果，大部分硬件还是通过 color matrix 来实现色温效果的。8、图形处理的专业化-音视频领域
1）图形、图像处理专业知识复杂庞大，属于音视频专业领域，有专门的工种
1、渲染引擎工程师(skia、nanovg、agg)；
2、Android图示工程师（Android图形系统性能，帧率优化）；
3、OS视窗高级工程师（skia、软硬件合层、x11/wayland）；
2）涉及的模块？
中间件 - Opengl、ffmpeg、skia等等
硬件音视频处理模块 - GPU、视频编解码、音频编解码等等
