BOSE低音炮DIY文章1——CD5音乐中心维修

署名 浙江 方位

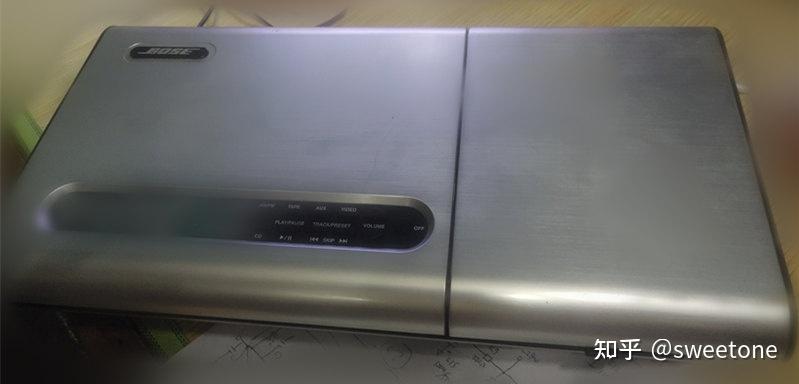

一台博士生活方式5号音乐中心主机,插上12V直流电源,CD机芯动作一声,按功能按键,但机器显示屏不亮。

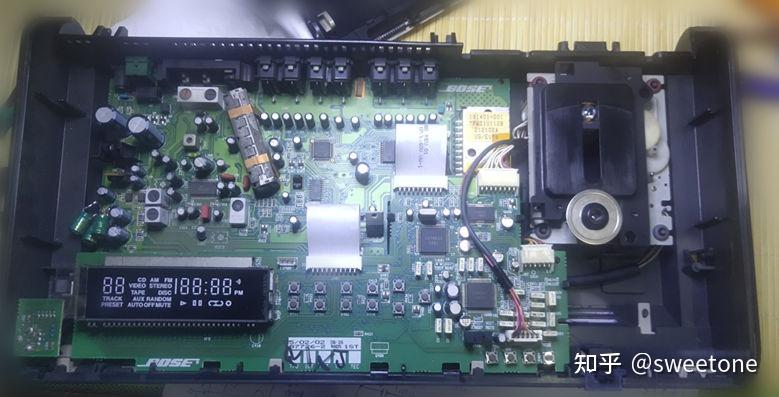

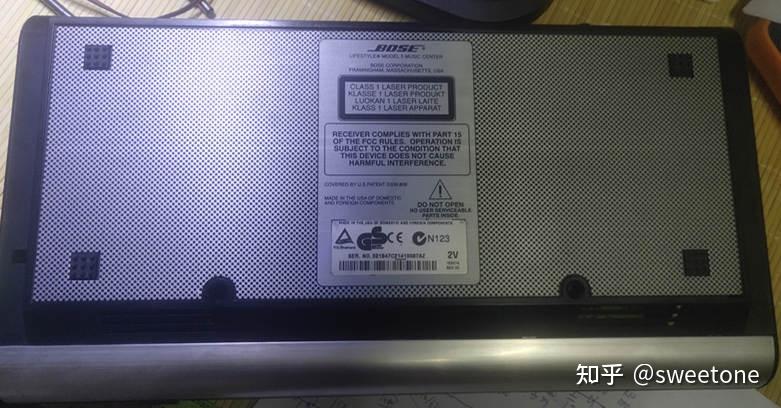

拆开机器检查电源部分电路,查出该机不是使用直流12V电源供电,而是使用12V交流电源供电,在机后电源插座上也的确看到AC12V字样。

供电电路分析

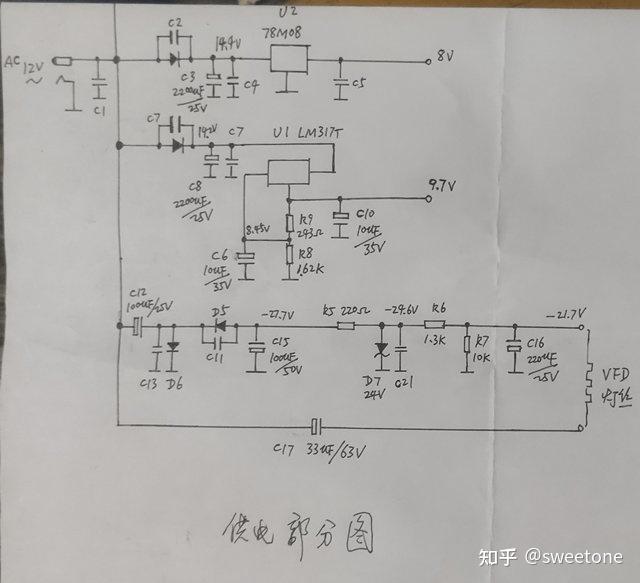

实测该机电源部分电路如图所示:

交流12V半波整流滤波后经过78M08稳压输出8V;

交流12V半波整流滤波后经过LM317T稳压输出9.7V;

交流12V经过C12,D6,D5,C15组成的倍压整流电路产生---27V负电压。再经过R5,D7稳压至---24V。---24V经过R6,R7分压至---21V加至VFD显示屏灯丝一端。

交流12V经过C17降压加到VFD灯丝一端,再经过VFD灯丝另一端及C16回到地(交流12V另一端)。

本人维修过不少机器,其VFD负电压及灯丝电压,不少机器用工频变压器的单独绕组实现,或者开关电源的单独绕组实现。也有的机器增加震荡电路,通过一个小开关变压器再产生灯丝电压及负电压。上述方法或电路复杂或容易产生干扰。

学习借鉴:本机的VFD负电压用工频电压以倍压整流升压来获得,VFD灯丝电压用工频电压以电容(容抗)降压来获得。方法简单,没有谐波干扰。业余爱好者可以学习借鉴,运用到维修及DIY制作中。

维修

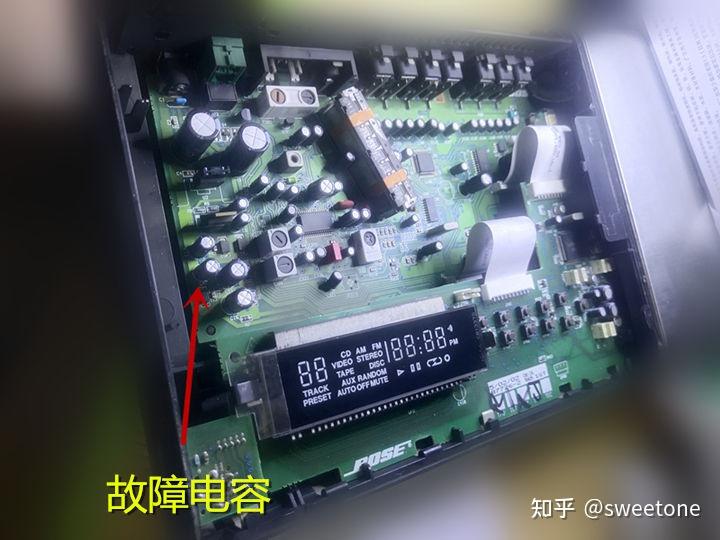

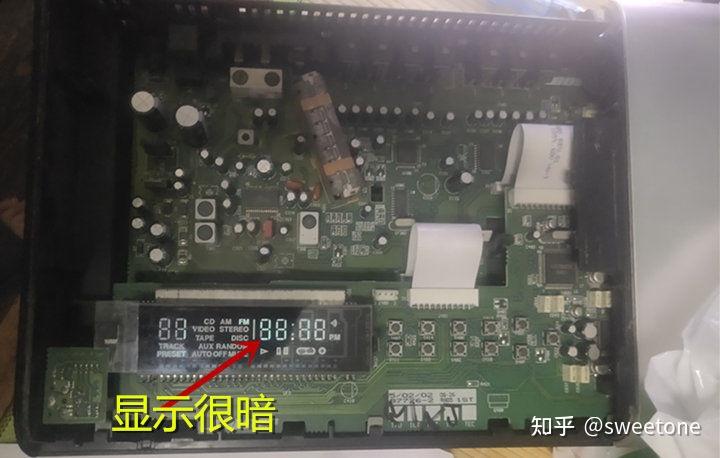

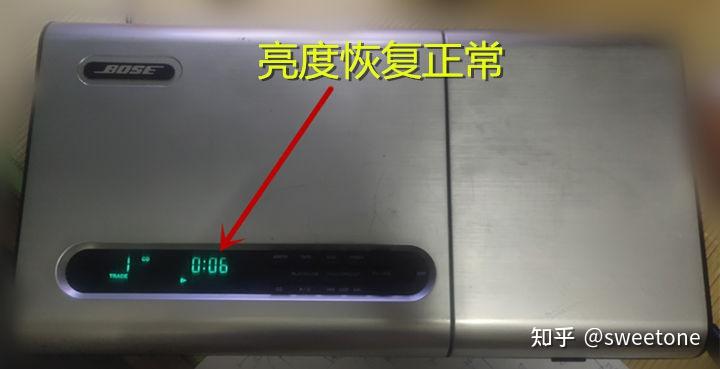

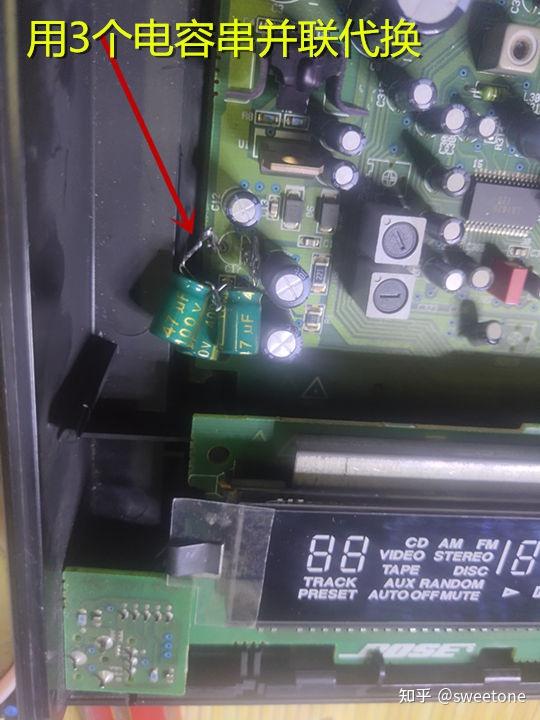

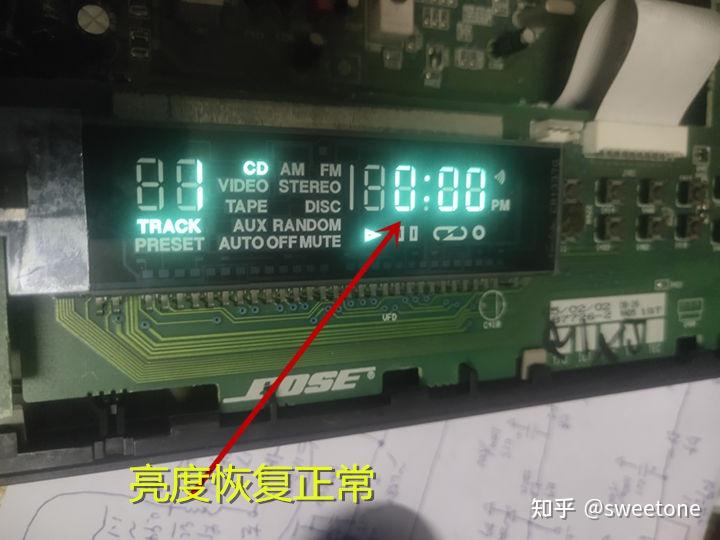

给机器接通12V,2a工频变压器电源后,按机器面板按键,其VFD显示屏有显示,但是非常暗。测量VFD灯丝交流电压,不到1.1V。工作才几分钟,手摸C17已经感觉很烫了,看来C17已经老化。该电容是33uF/63V规格。手头没有同型号电容,用2个47uF/400V电容串联,再并联一个10Uf/100V以实现33uF电容容量。再开机,VFD显示屏亮度恢复正常。测得灯丝交流电压为2.2V左右。

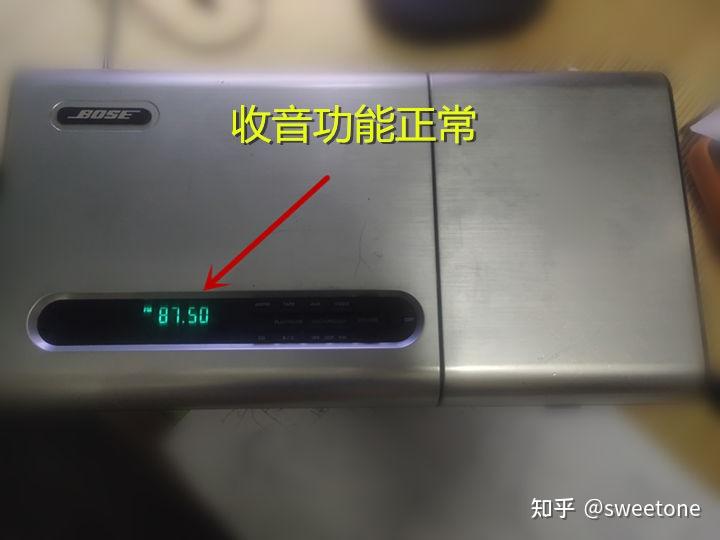

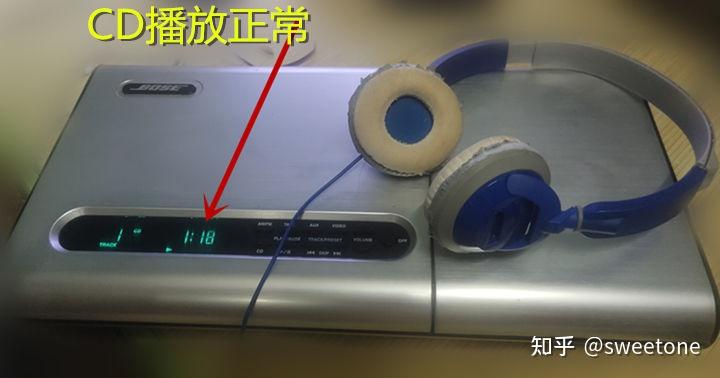

试听该机的FM功能,机器的灵敏度很高,立体声效果较佳。快30年的机器,没有中周内瓷管电容老化的现象。由于CD碟仓内有灰尘,所以对碟仓做了清洁,又用棉签擦洗了激光头物镜。试听正版CD,机器读碟及选曲均很快,播放的音质也很醇厚。但是,播放刻录碟及黑胶碟这类反射率较低的碟片,机器有挑碟现象。毕竟机器快三十年了,激光头有所老化。试着将激光头功率电位器功率调大一些(阻值由730欧姆调至700欧姆)。再试机,刻录碟及黑胶碟也能正常播放了。,试验TAPE,AUX,VIDEO几种输入方式,机器输出声音也正常。至此,这台博士生活方式5号音乐中心修复。

实验

最初插上12V直流电源,该机CD机芯动作一声。当时,由于显示屏无显示,以为该机不能使用12V直流电源。但是,从供电电路分析,使用直流电源只会使得VFD负电压及灯丝电压无法获得,不影响其他电路。对修复的机器试着用12V直流电源试验一下,其收音,CD播放,TAPE,AUX,VIDEO几种输入方式,机器输出声音均正常。只是VFD显示屏无显示。

电路组成

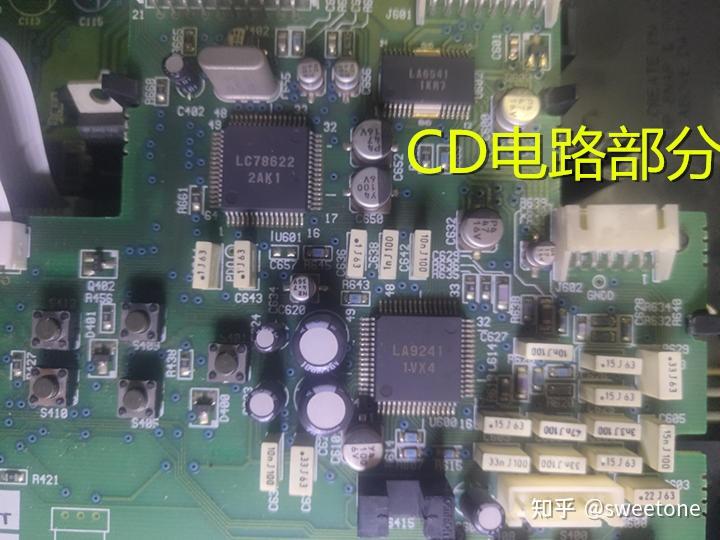

CD电路使用三洋激光头及三洋芯片。RF及ASP LA9241,DSP 及D/A LC78622,电机驱动LA6541。

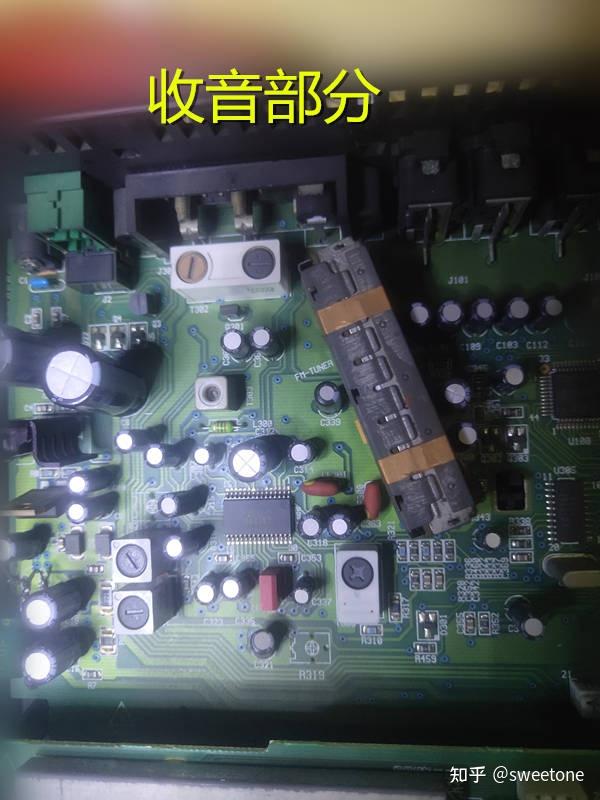

收音电路使用高频头组件及三洋芯片。AM/FM立体声收音 LA1836,PLL频率合成LC72131。

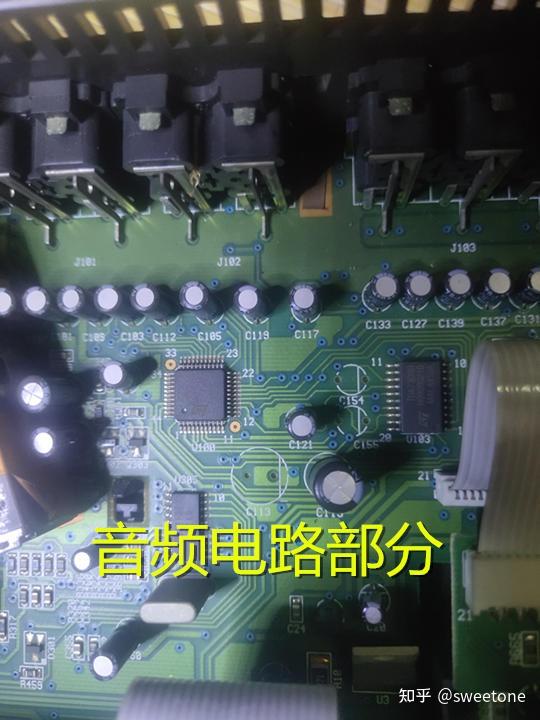

音频电路使用意法半导体芯片,信号选择,音量,均衡器,等响度 TDA7309,TDA7310。
