杰发科技AC7840——测量时钟频率

7840可以通过gpio输出时钟频率

cpp 复制代码
GPIO_DRV_SetMuxModeSel(PORTD, 10, PORT_MUX_ALT6);
GPIO_DRV_SetPinDirection(GPIOD, 10, GPIO_OUTPUT_DIRECTION); /*设置GPIO为输出*/

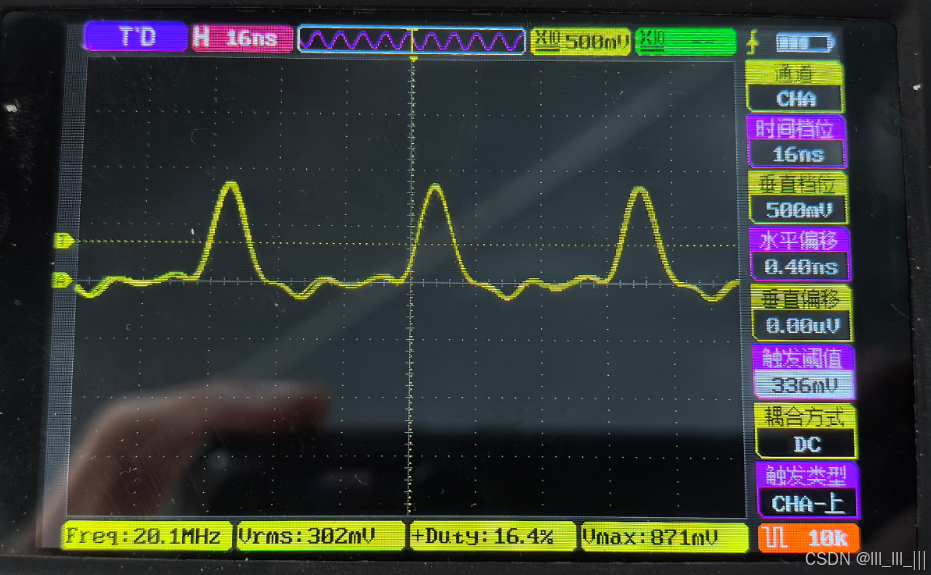

配置好gpio之后能看到输出的时钟

电压很小大概800mv左右 按照上面代码,系统时钟120Mhz,6分频之后输出20mhz

最小要2分频,不分频120mhz没法输出 频率越大 电压越小,60mhz 大概480mv左右

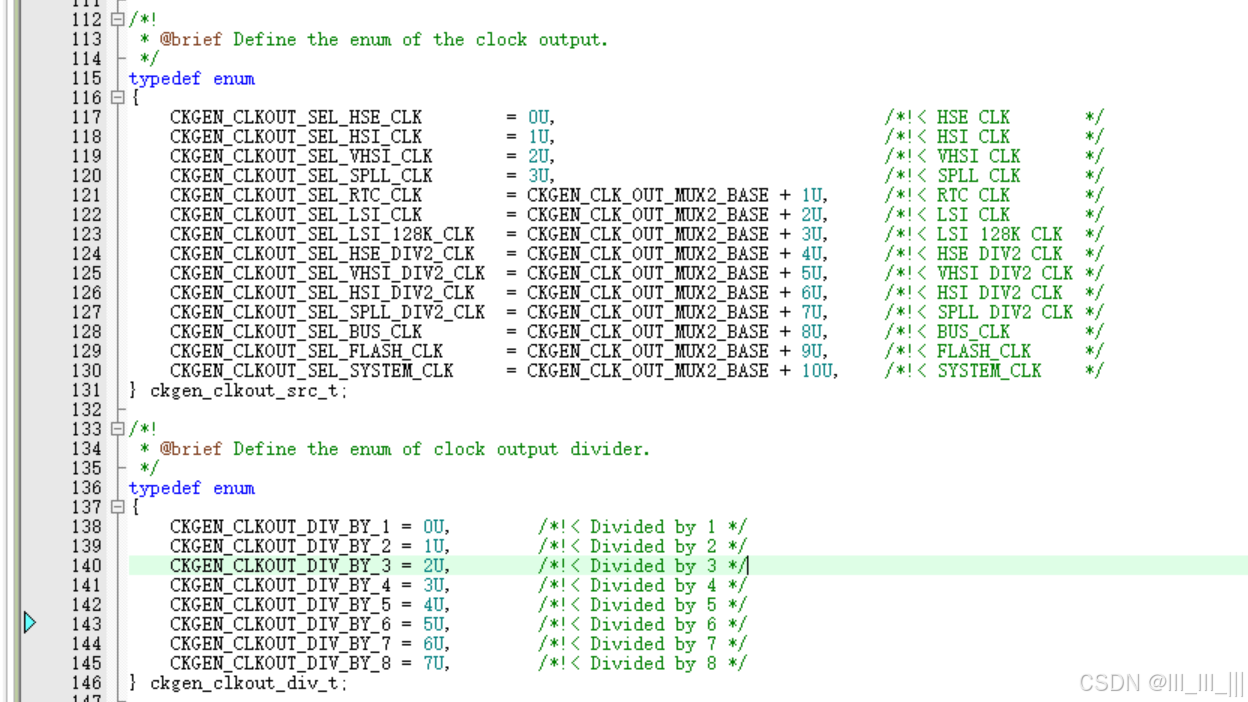

可以输出的时钟源如下所示

cpp 复制代码
 HSE CLK
 HSI CLK
 VHSI CLK
 SPLL CLK
 RTC CLK
 LSI CLK
 LSI 128K CLK
 HSE DIV2 CLK
 VHSI DIV2 CLK
 HSI DIV2 CLK
 SPLL DIV2 CLK
 BUS_CLK
 FLASH_CLK
 SYSTEM_CLK
