SolidWorks百日建模(二)

目录

资源出处

建模思路

1、黄部分先建立

2、蓝绿部分

3、红色部分再建立

4、底下切槽部分

结果图

版本修改记录


资源出处

此处使用的是《知乎:SolidWorks每日一练初级篇100题合集(上)适合初学者》练习2(https://zhuanlan.zhihu.com/p/346921329)

建模思路

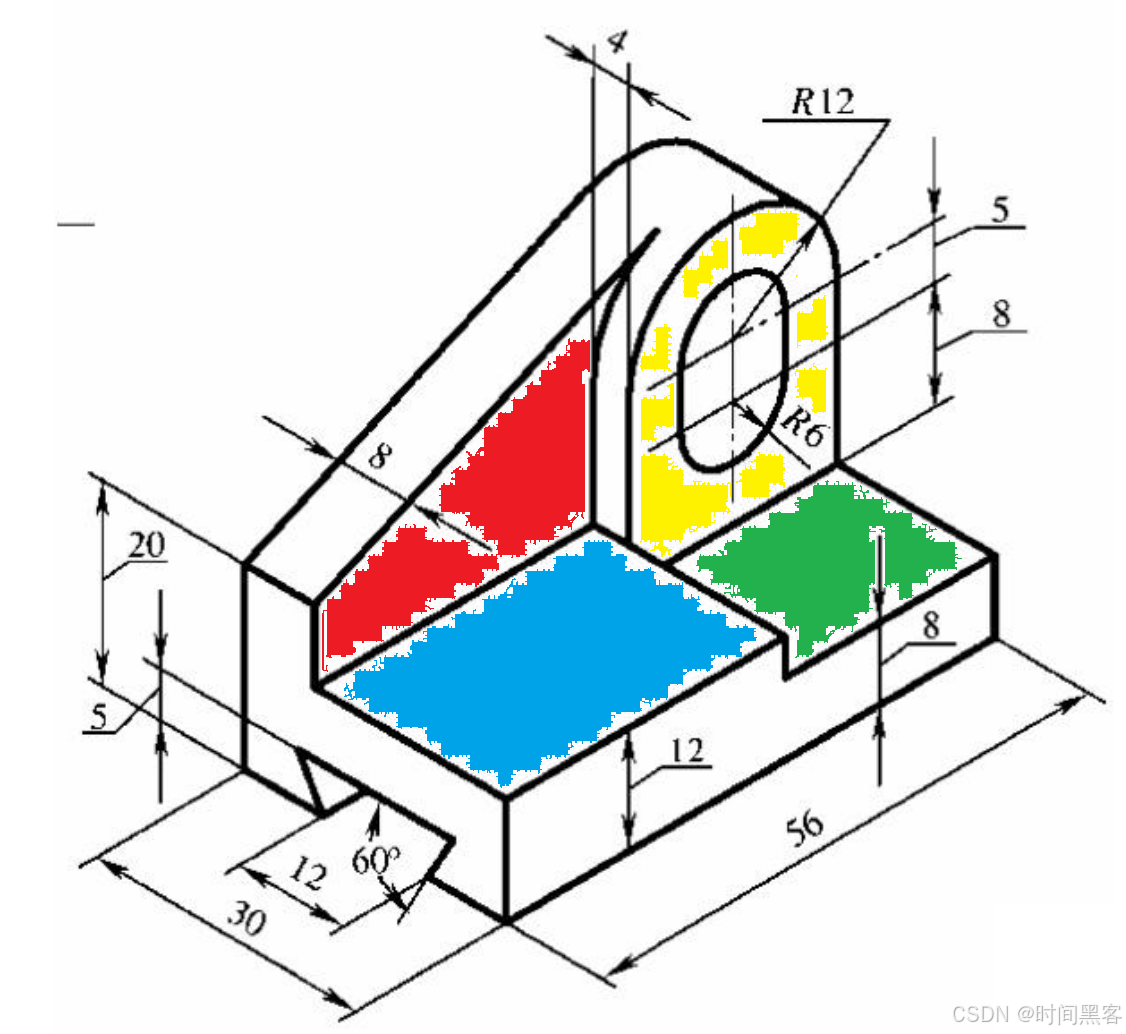

如图可以分解为四块、1红2黄3蓝4绿。

蓝绿部分的总长知道、但是分别的长没有给出,需要红黄部分推断。红部分的一个关系是与黄部分相切(没有交线)。思路是1、黄部分先建立。2、蓝绿部分。3、红色部分再建立。4、底下切槽部分。

1、黄部分先建立

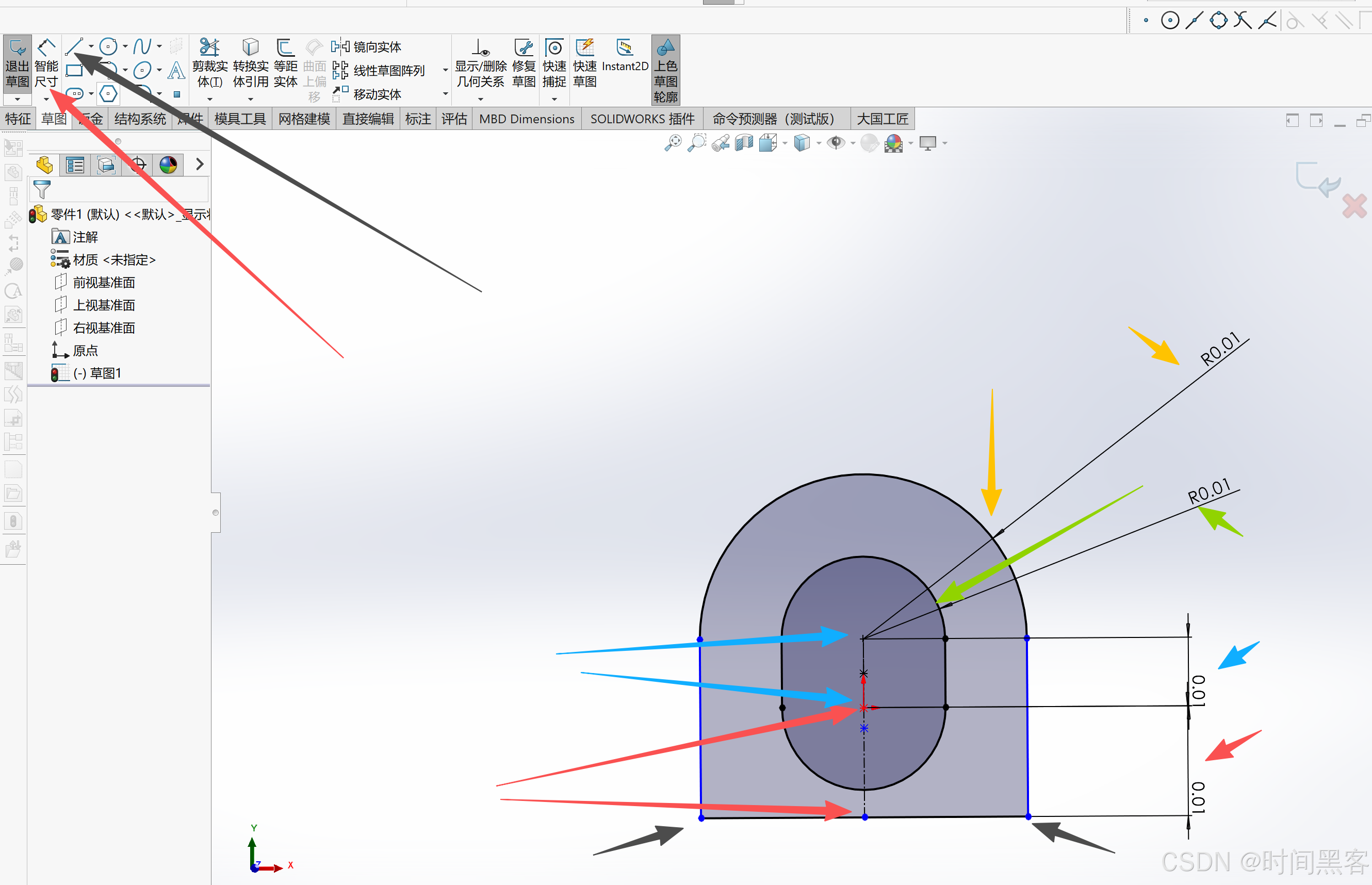

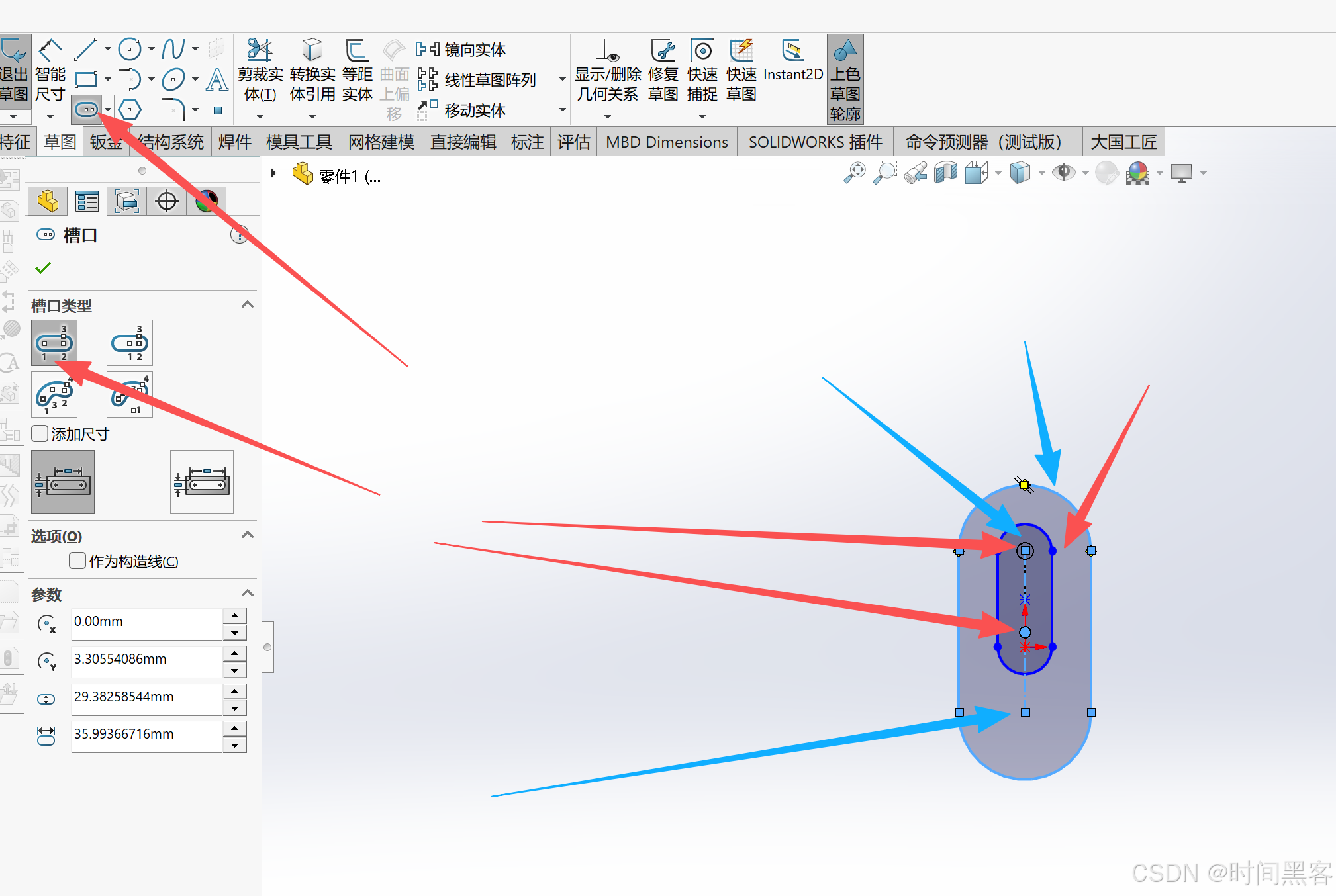

打开等操作不再演示。直接前视基准面草图。两个直槽口。第二个两个槽口宽度不同,且上面半圆部分重合圆心,其他部分不重合。

智能尺寸,大高度8、小高度5、小半径6、大半径12.然后加个直线、删除底下大半径。

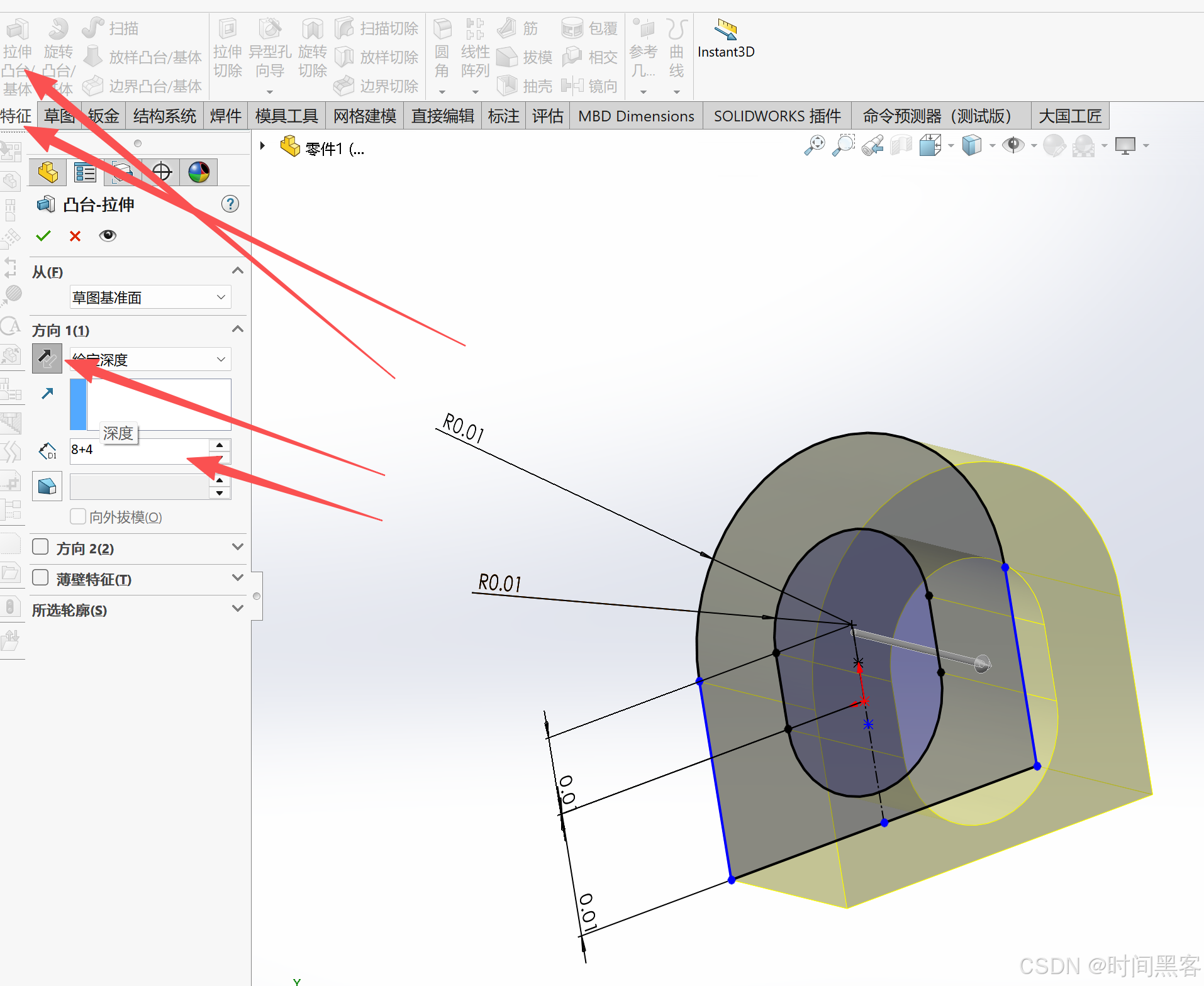

然后拉伸,向外,8+4

2、蓝绿部分

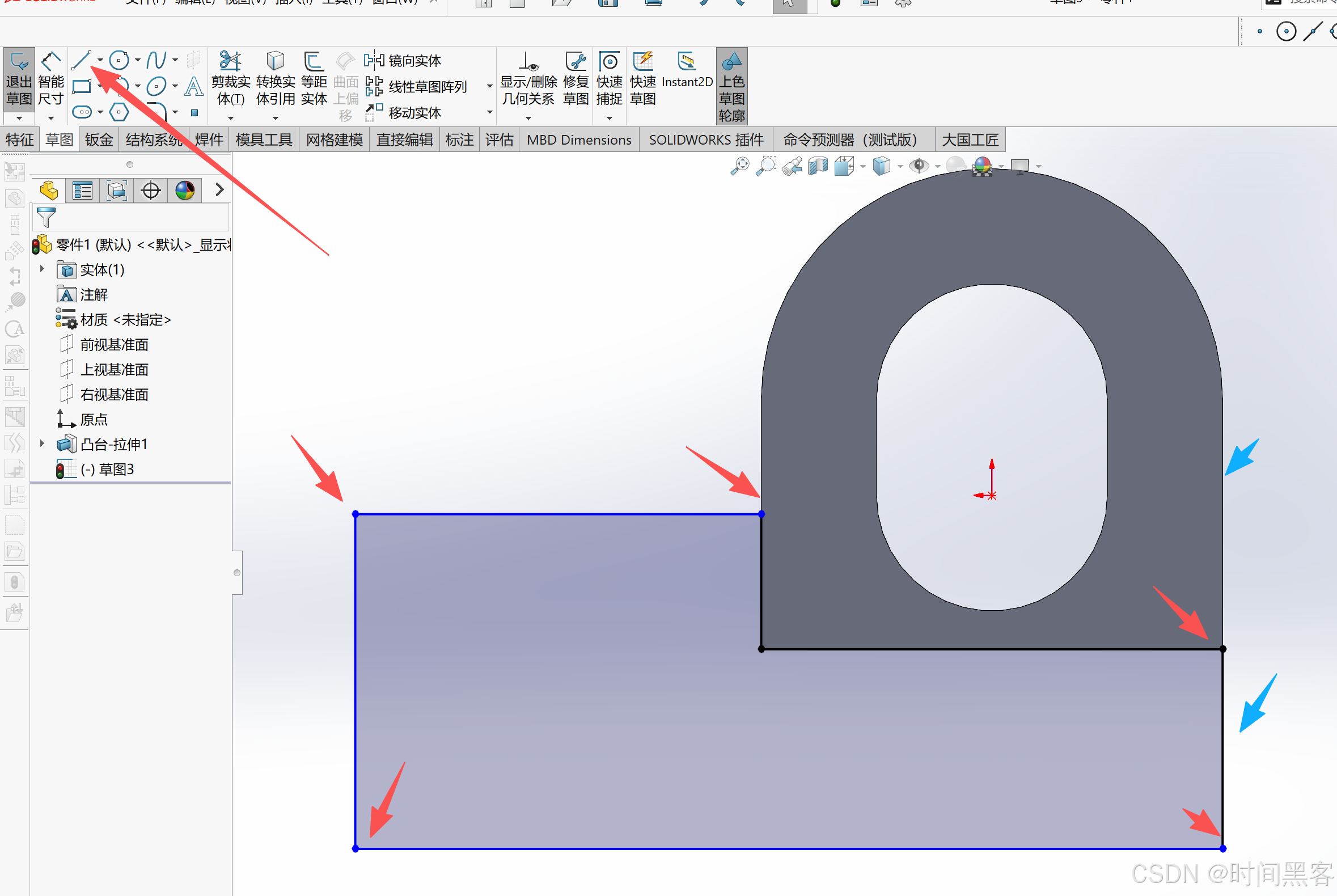

然后,正视基准面。新建草图,然后绘出。然后按住边线和下添加的线,选择重合。另外的关系也要垂直和水平,自行调节。

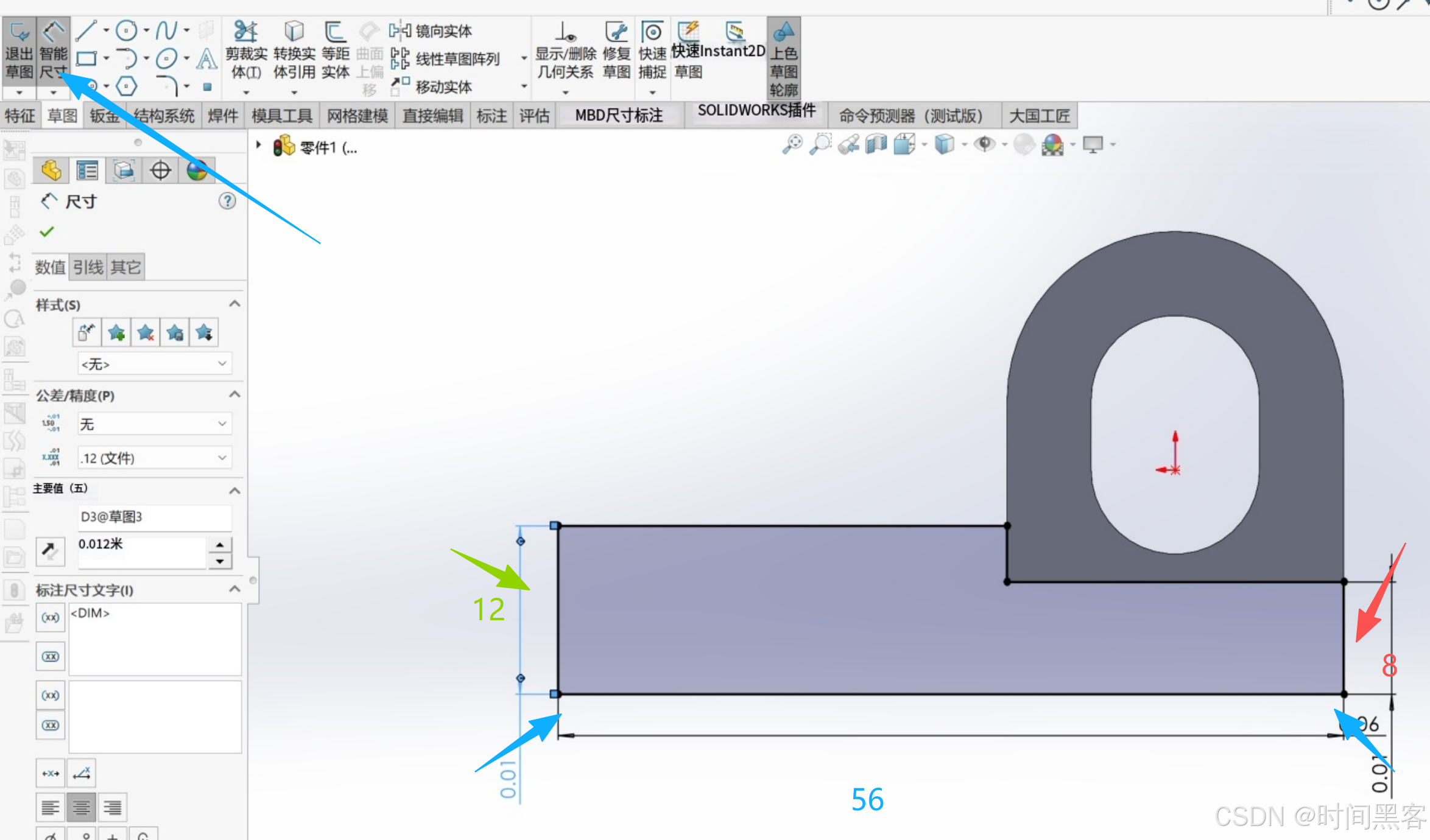

然后。8,12,56

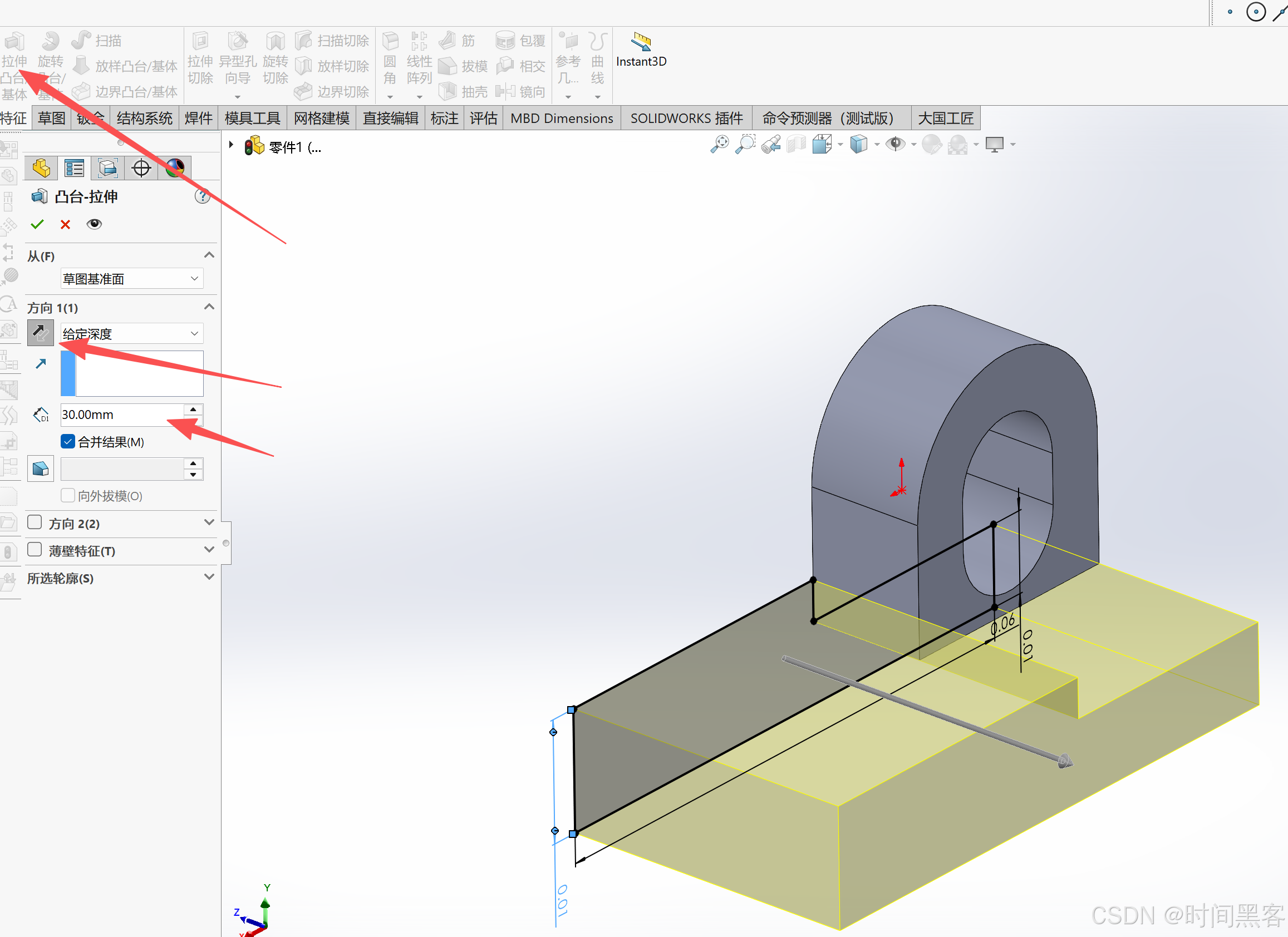

拉伸,30

3、红色部分再建立

然后,正视基准面。新建草图,然后实体,然后打勾

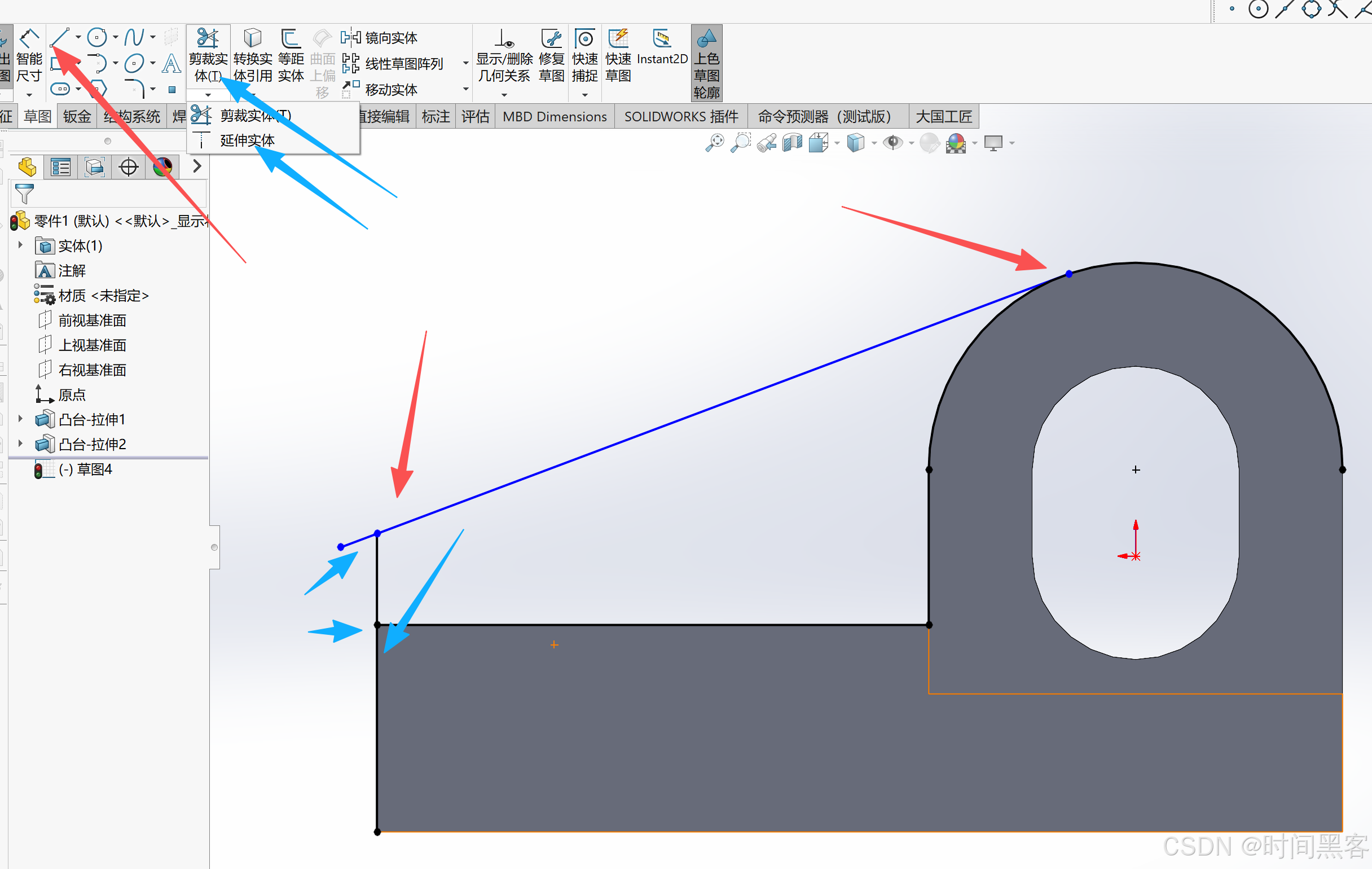

然后先画斜线,再延申

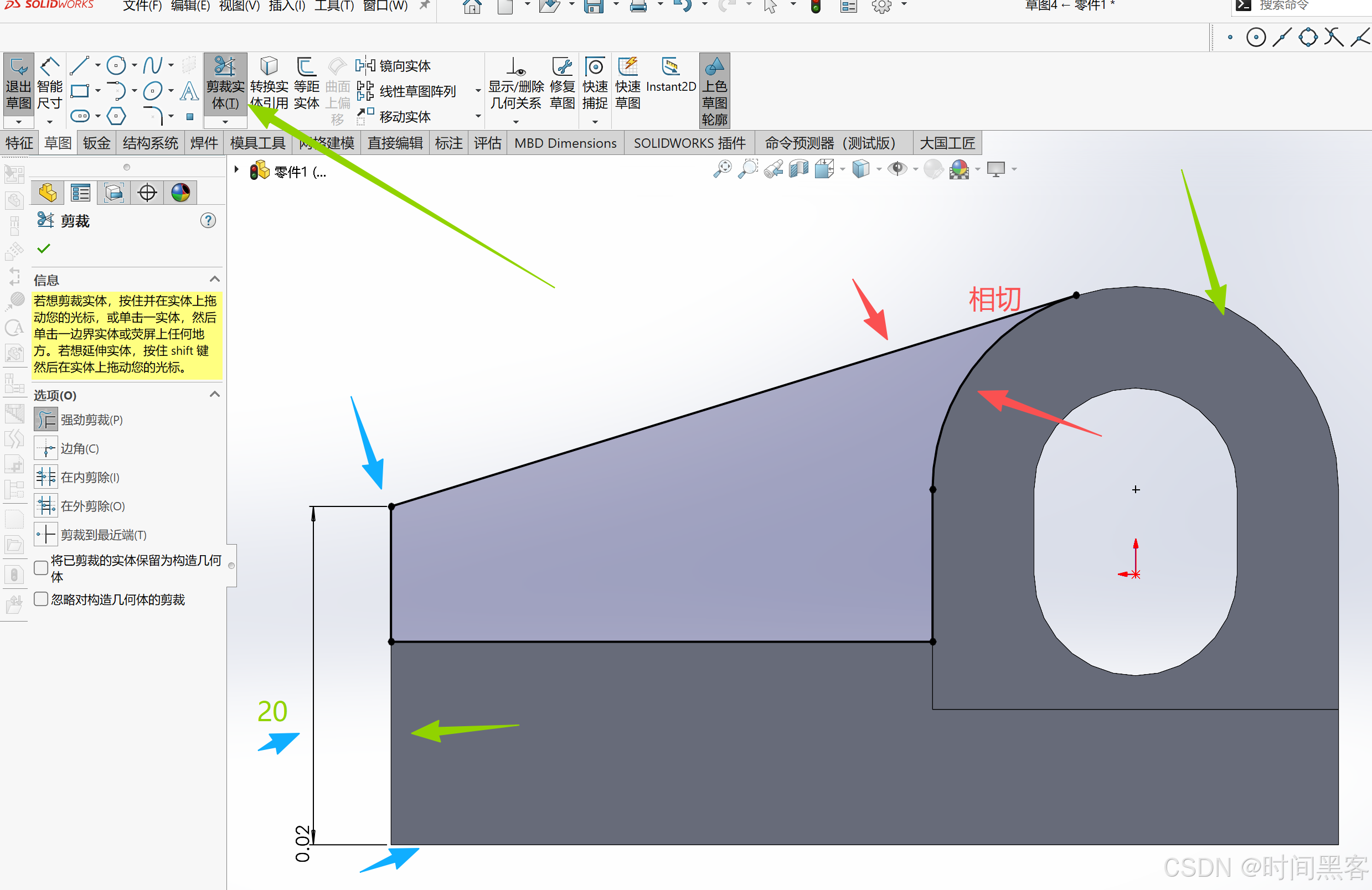

然后选斜线和半圆,相切,接着高点和底线,20,剪裁其他的部分。

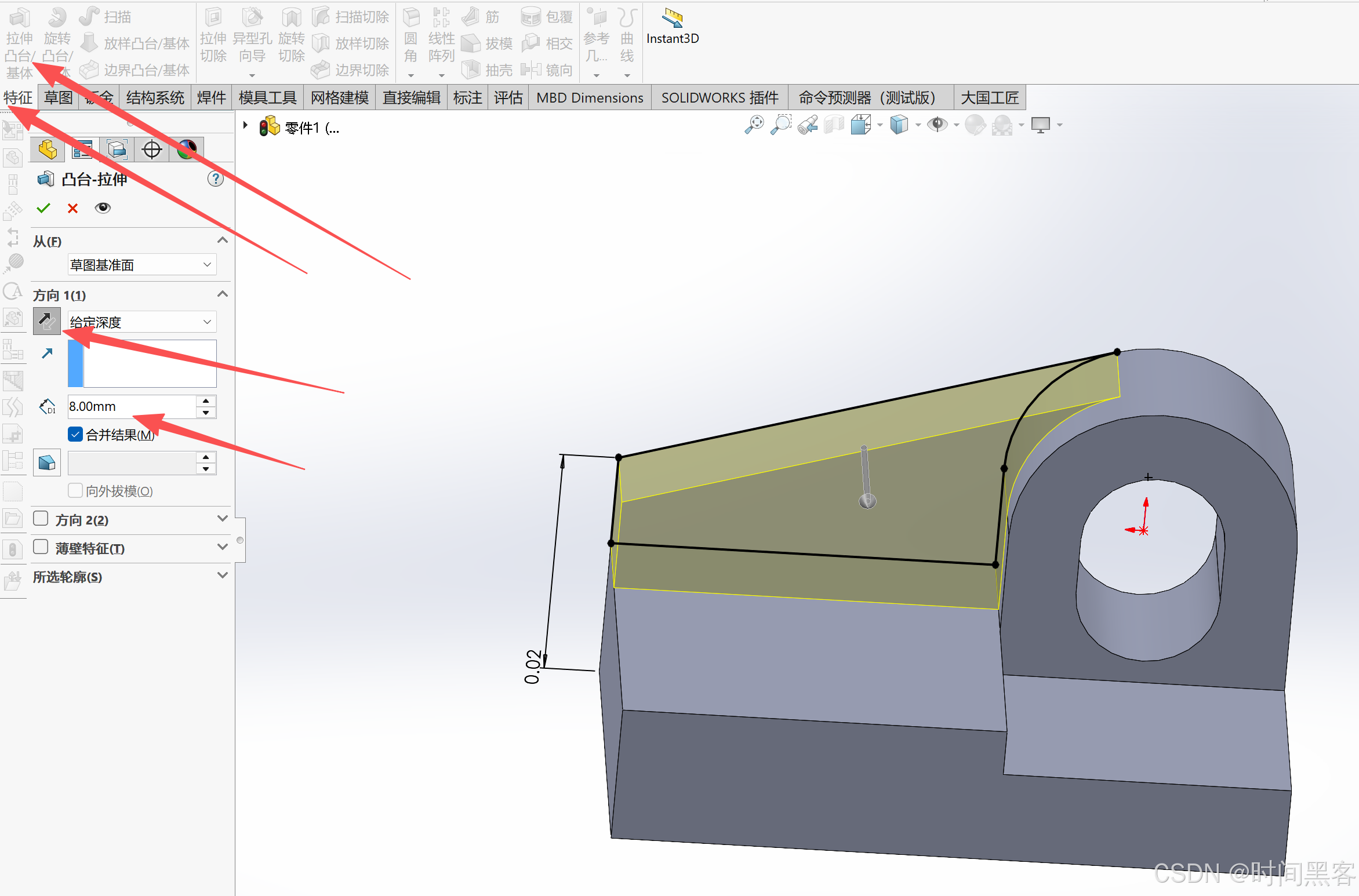

拉伸 8

4、底下切槽部分

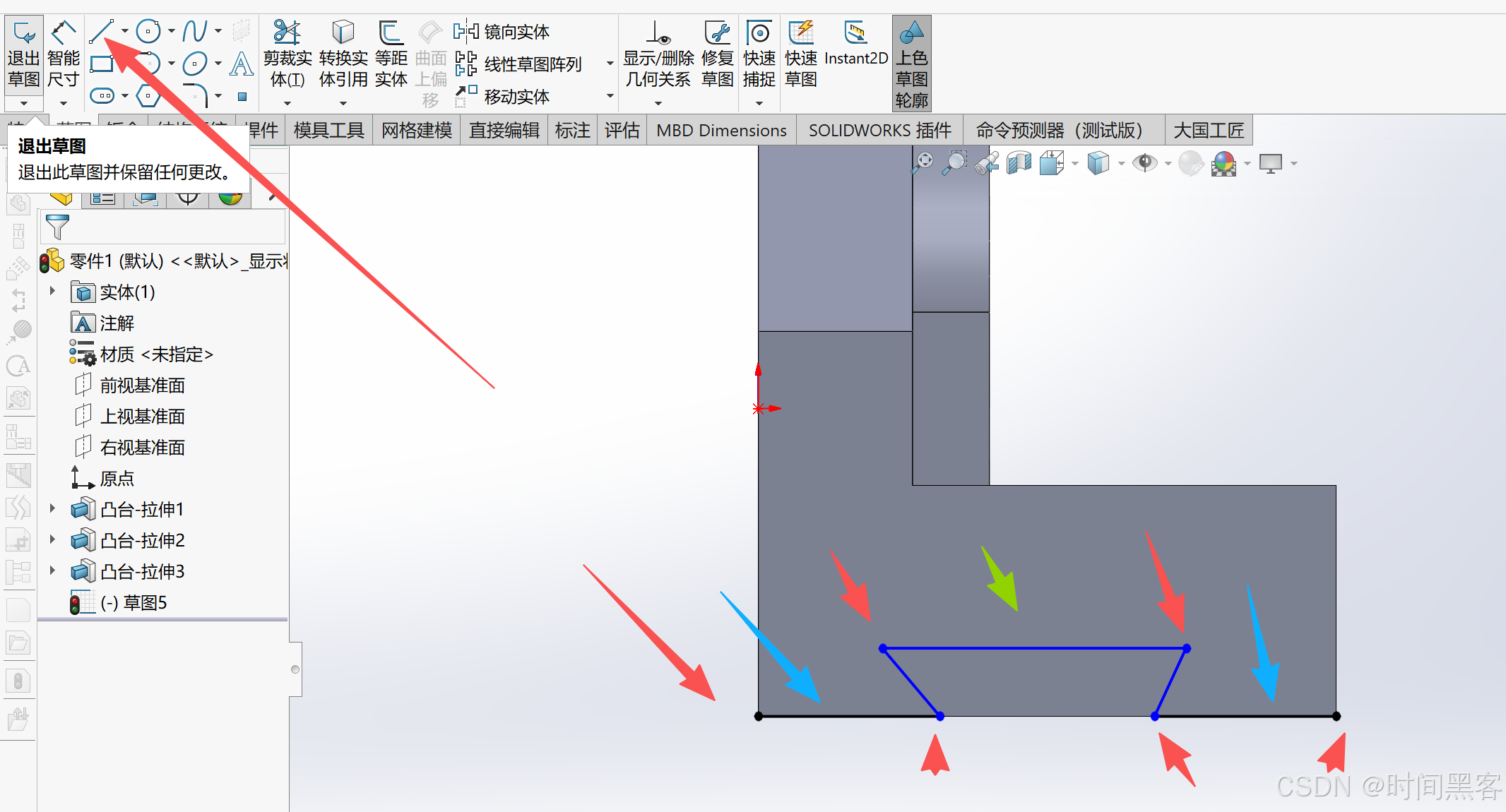

然后侧面绘制草图、接着,两个底下的相等、上面的水平。

然后智能尺寸,底线12,高度5,斜角60.

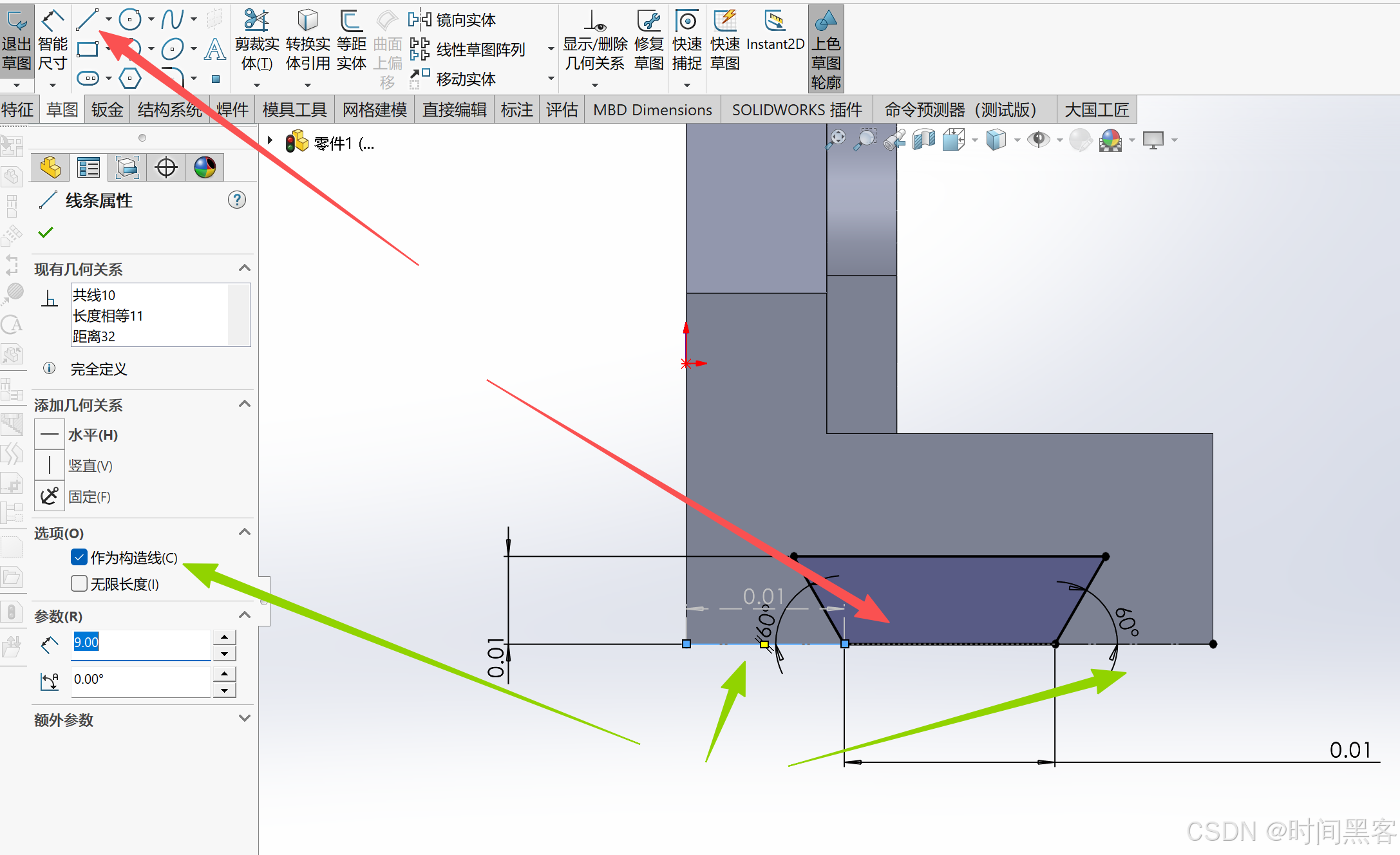

底下小短线为构造线,然后补上横线。

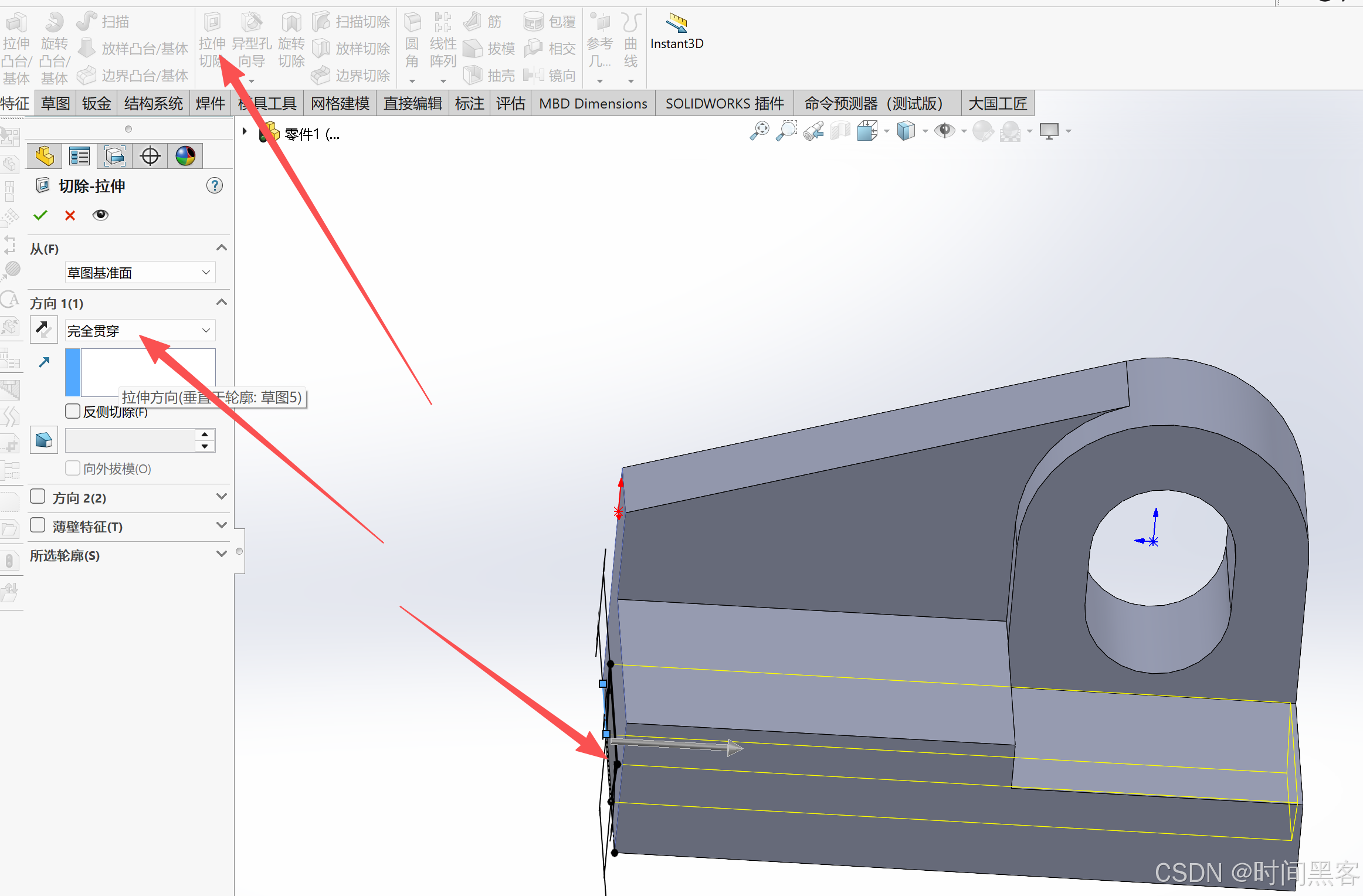

然后拉伸切除,贯穿

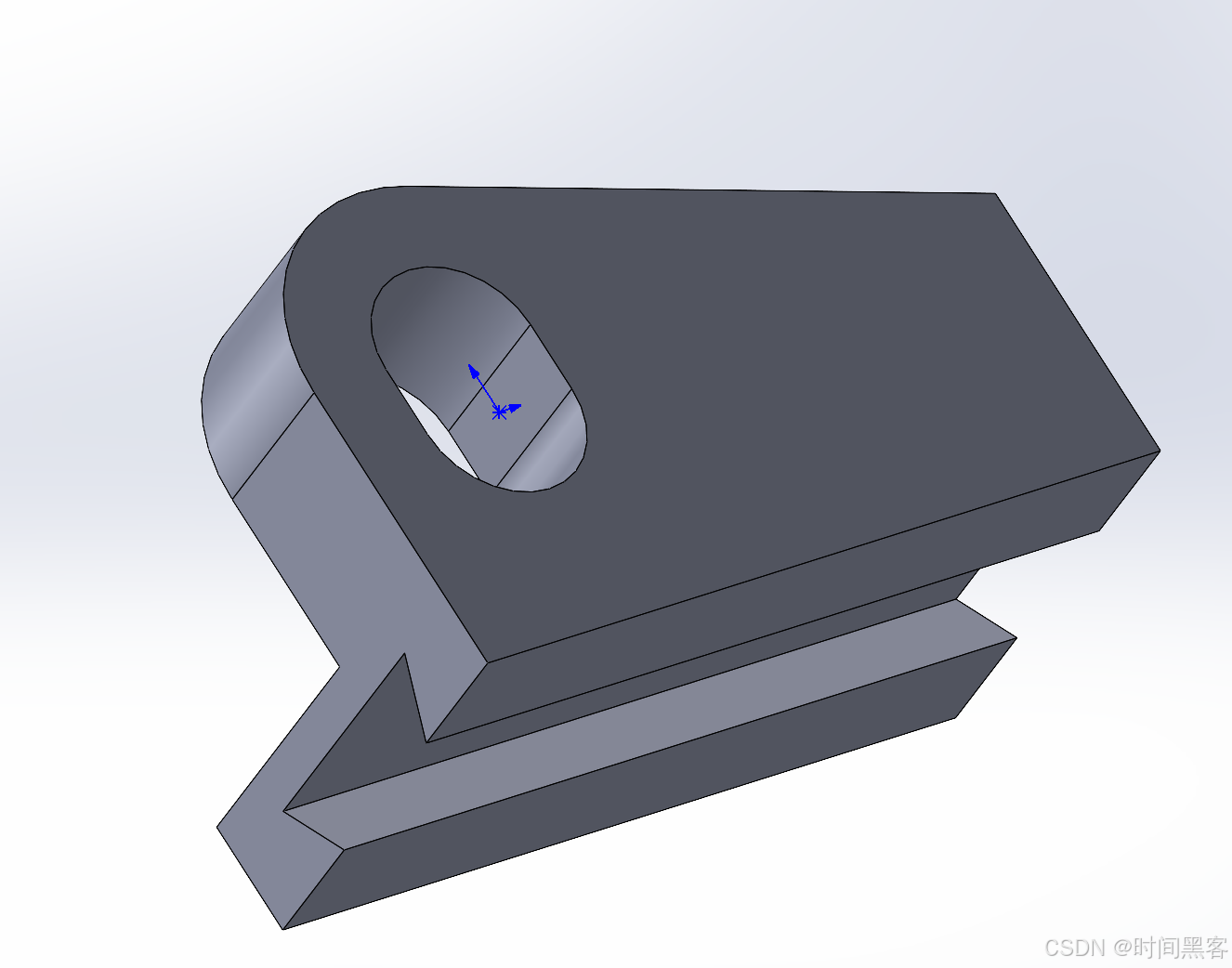

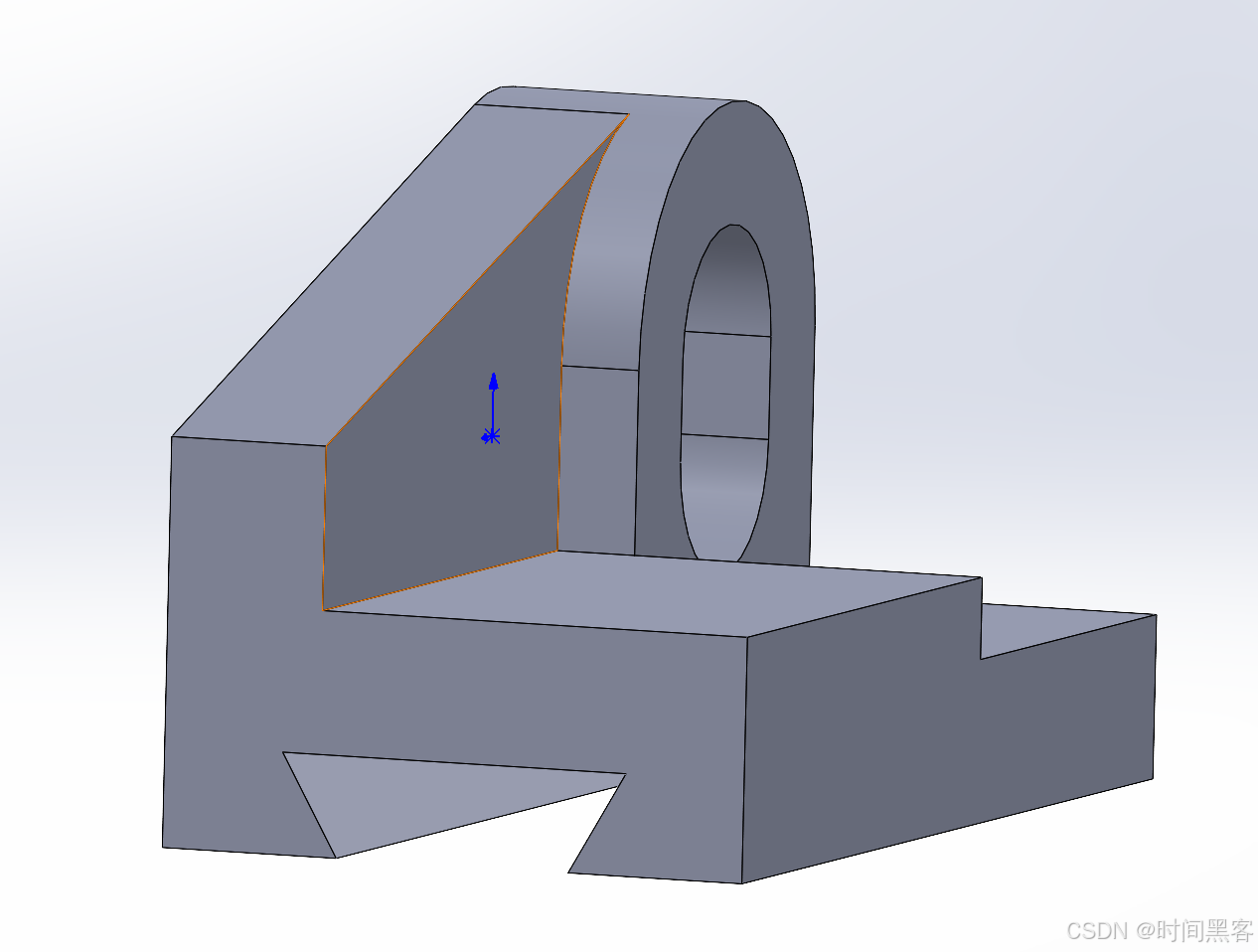

结果图

版本修改记录
