目录
1.更新内容介绍
- 新增设置直管段焊口间隔距离功能；
- 新增自动添加焊口序号功能；
- 螺纹的元件连接方式不再增加焊口；
2.功能说明
2.1设置直管段焊口间隔
用户需求：在外管廊添加焊口时，不一定只有间隔6米的焊口（以下描述该焊口为定尺焊口），根据不同材质管子的定尺尺寸不一（一般有6米、9米、12米），所以这个功能需要更新为尺寸自定义，让设计人员根据采购反馈数据自行决定间隔几米加一个焊口。
本次优化：增加了设置直管段间隔功能，单位是米（界面上写漏了，但是已经发版了不想改了，下次一起弄），为了避免设置无意义的数值，输入的约束条件是，大于等于3小于等于12的正整数。默认不勾选，不勾选时，长直管段不会按间隔插入焊口。

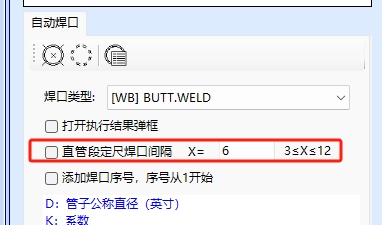

图1：焊口设置间隔数值功能勾选框

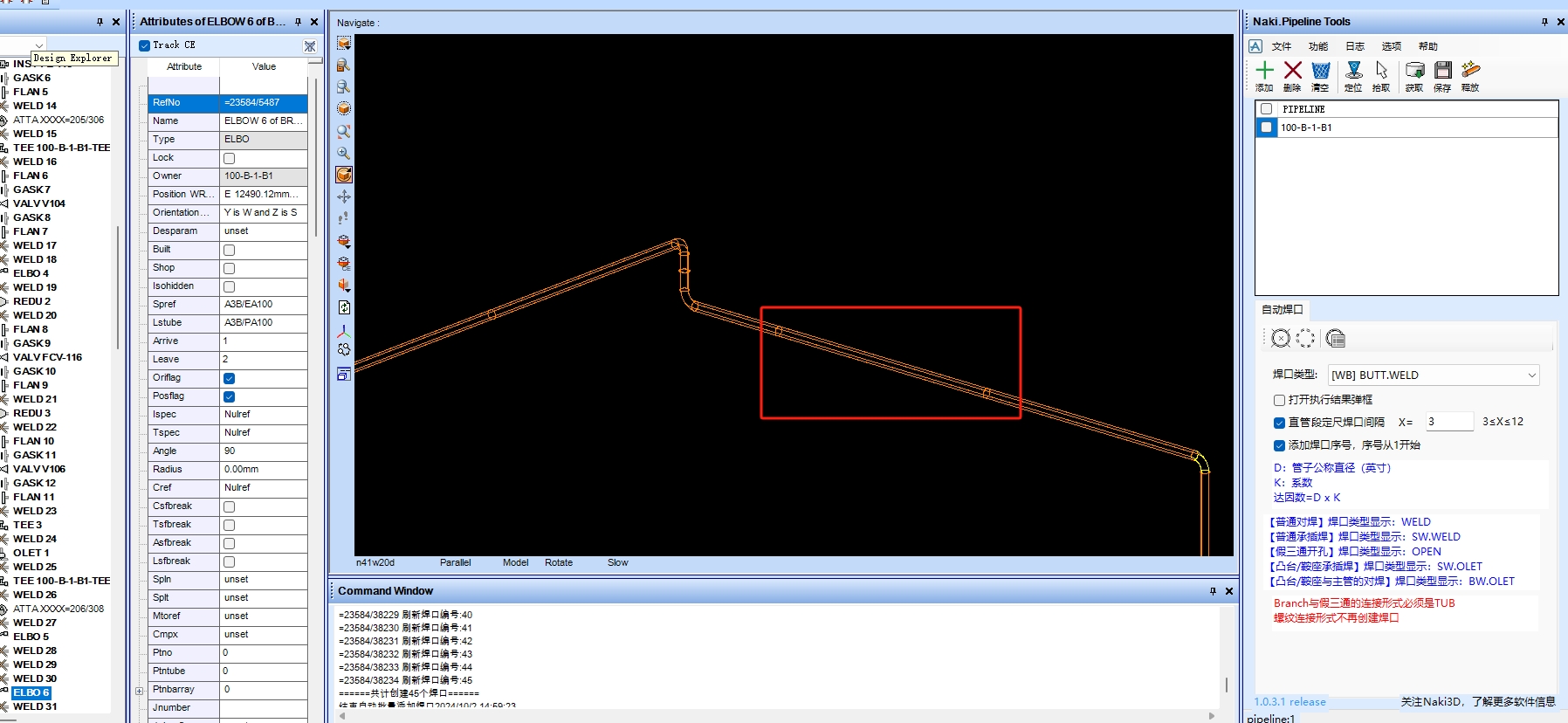

图2：焊口设置间隔为3米的生成效果-模型

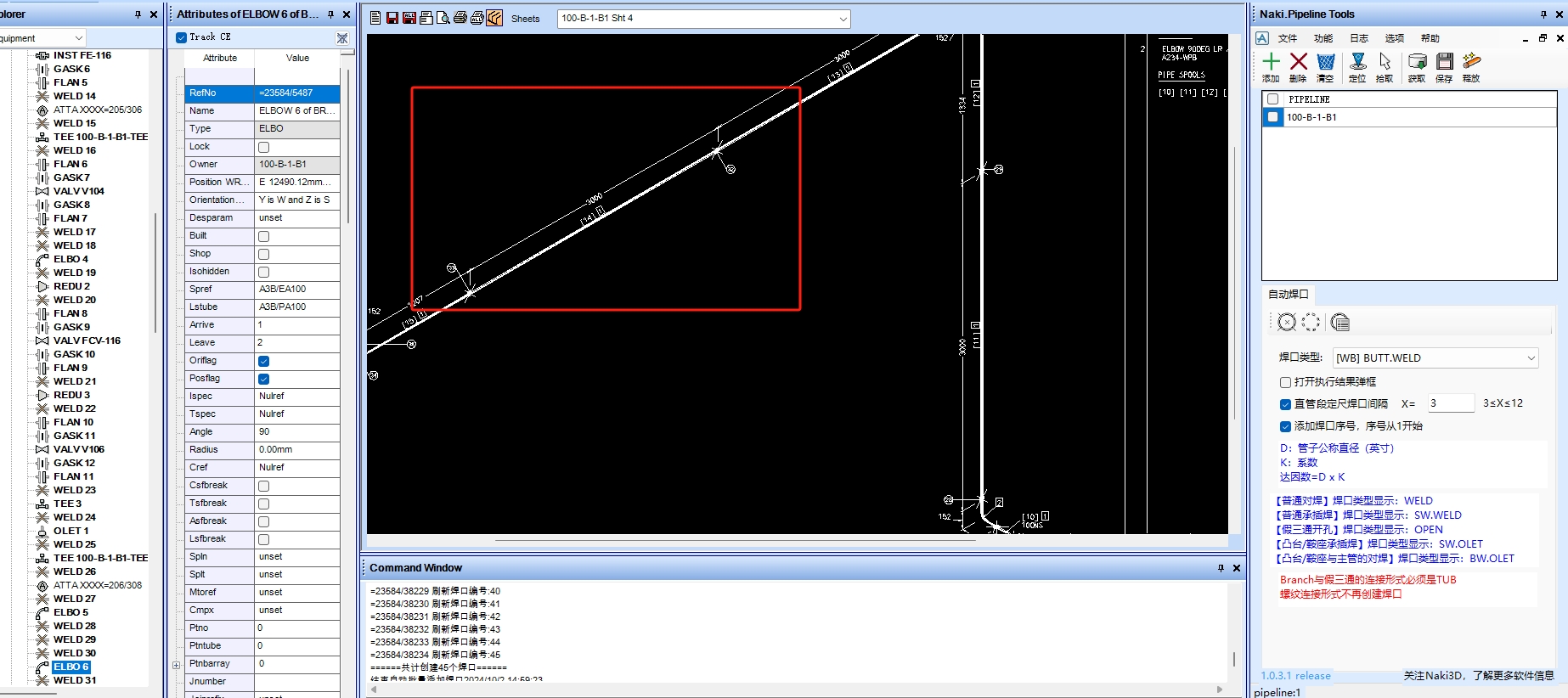

图3：焊口设置间隔为3米的生成效果-ISO图
2.2自动添加焊口序号
用户需求：批量创建焊口时，为焊口自动编号，编号应在ISO图中可见标注。
本次优化：增加了自动添加喊口号功能开关，当勾选后，批量创建焊口时，会同时为焊口设置编号，序号从1开始，默认不勾选。

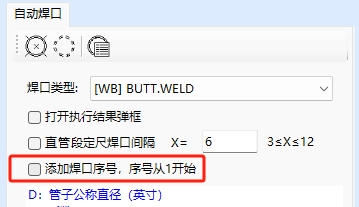

图4：自动添加焊口序号功能勾选框

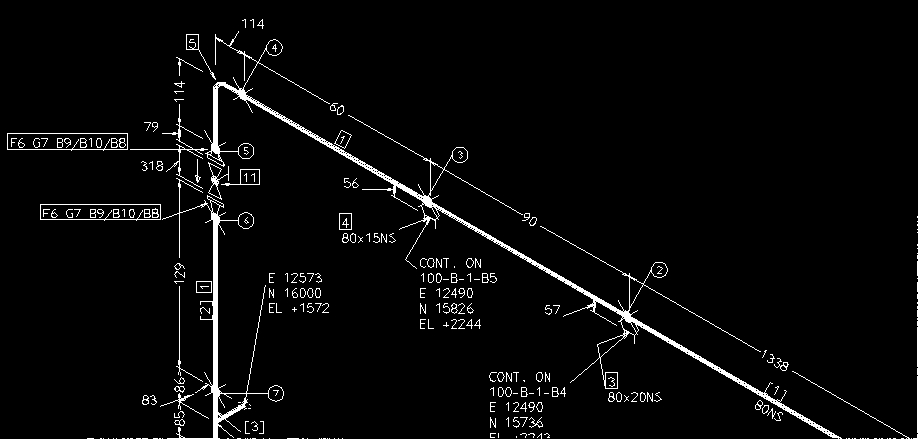

图5：焊口在ISO图显示顺序标注

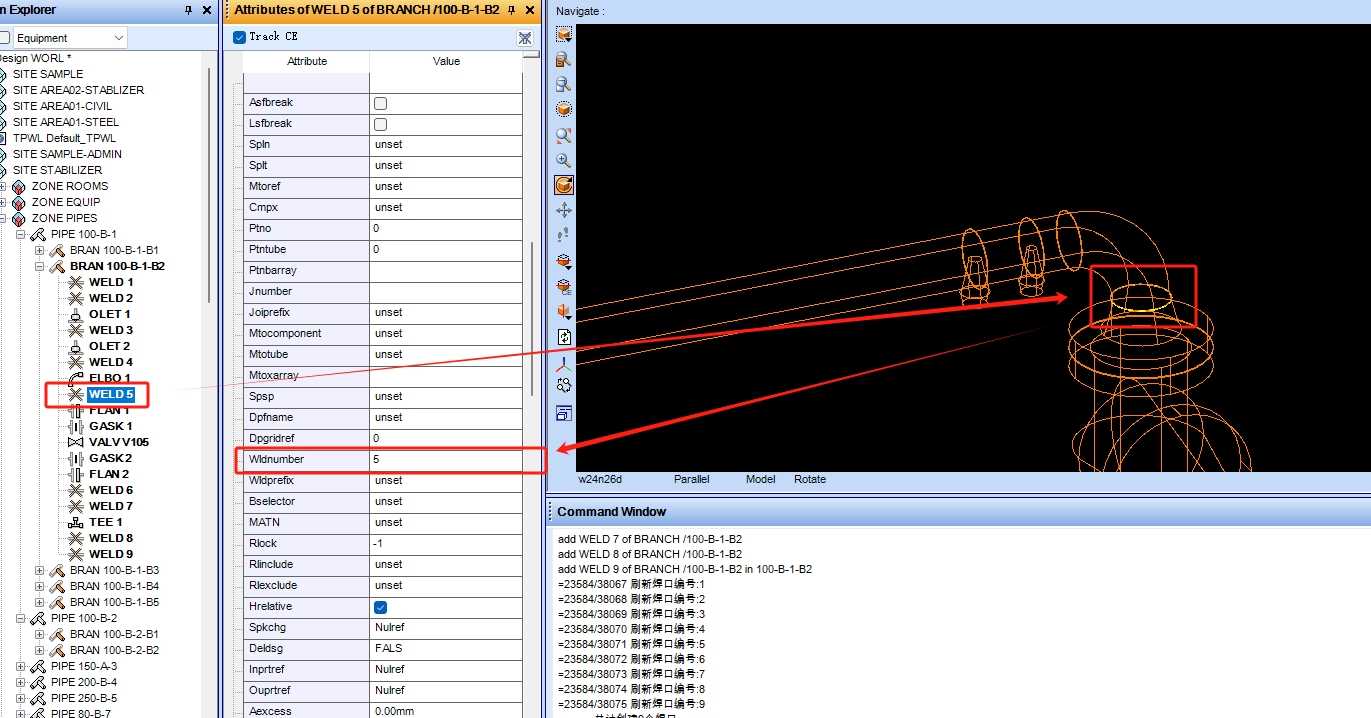

图6：命令行增加了顺序号设置提示
图7：设置数据预览和报表都增加了顺序号字段
2.3螺纹连接不再计入焊口
用户需求：在项目实施过程中，遇到螺纹的元件连接方式，但插件很自动默认添加焊口（实际不需要焊口），导致达因统计数量增多，可以通过判断材料描述来去掉该类焊口（描述中带NPT的元件，需要删除此类焊口）。
本次优化：计算规则做了修改，判断连接面形式为SCF和SCM两种类型的元件，连接处不再创建焊口。对照演示效果见图8-10。

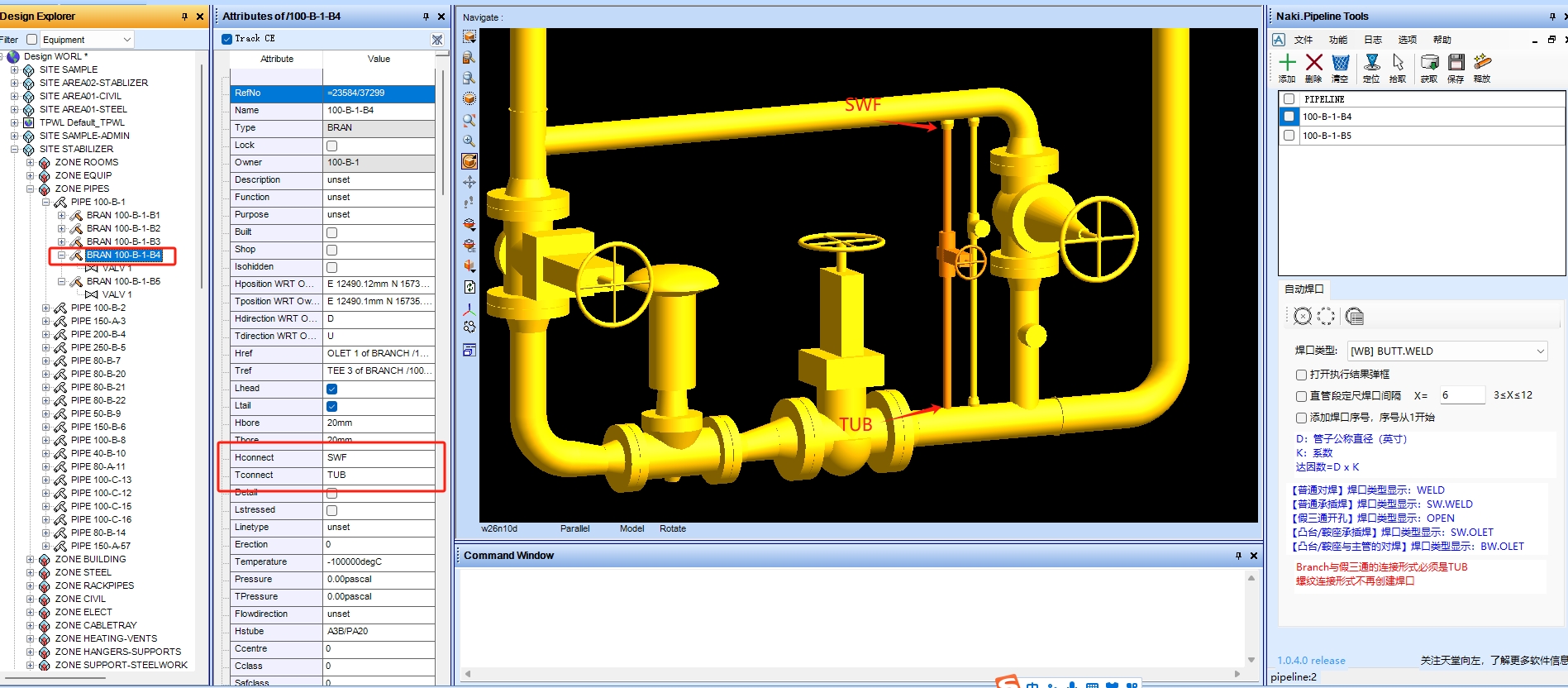

图8：B4管子头部是承插焊，尾部是管道壁开孔，阀门是承插焊阀门

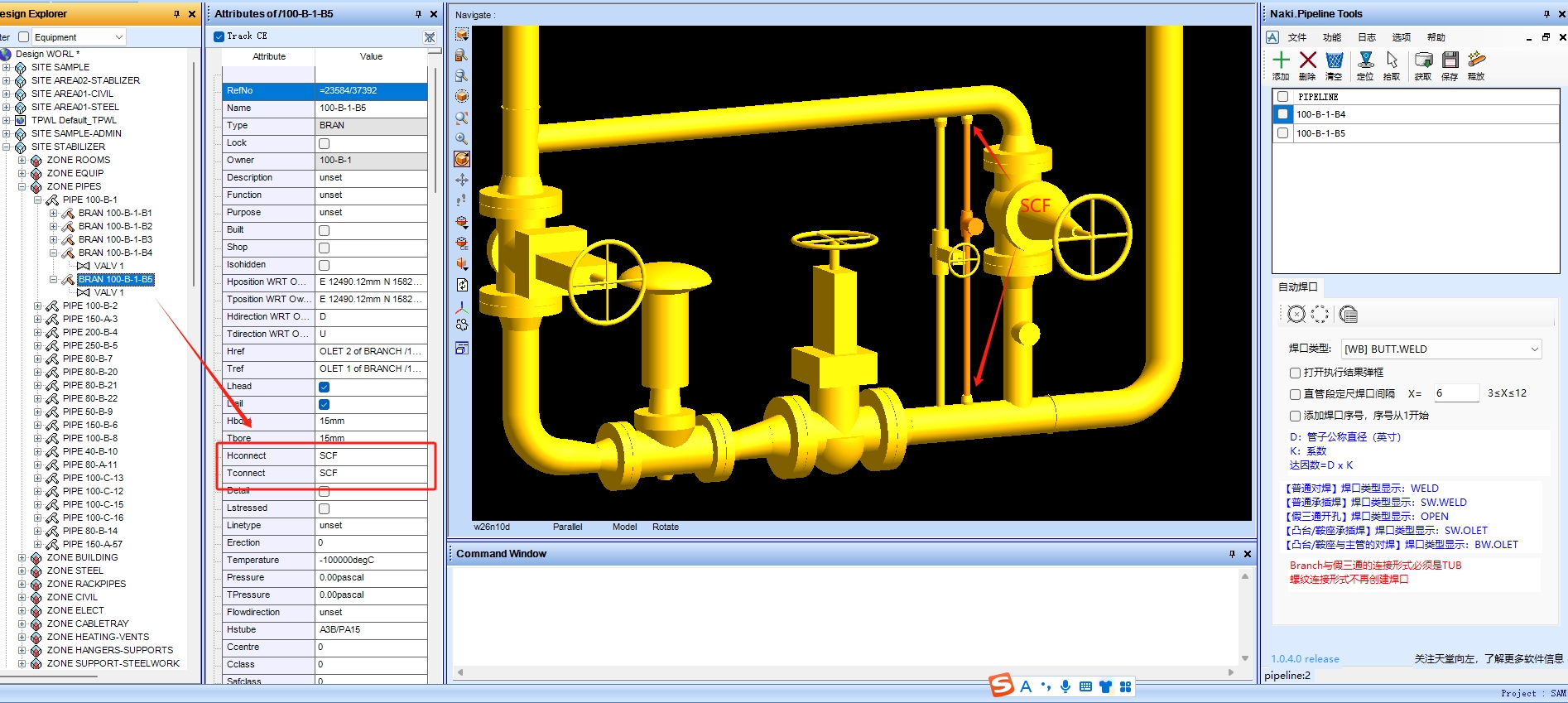

图9：B5管子头部和尾部是螺纹，阀门是螺纹阀门

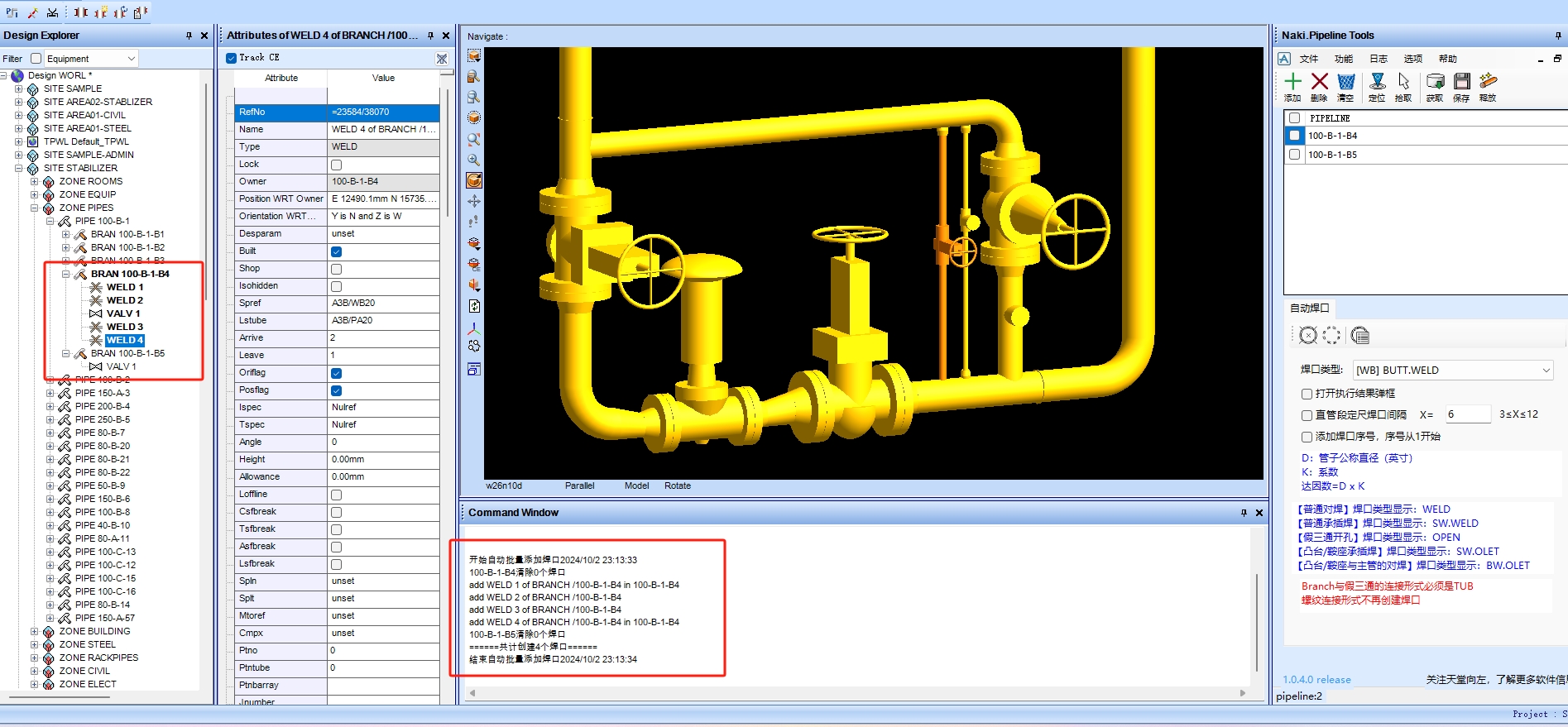

图10：执行完后可以看到B4管子的承插焊和开孔都计入焊口，B5管子因为都是螺纹连接，没有创建焊口
3 补充说明：
3.1为什么创建焊口的时候提示没有创建成功
你要检查几个地方：
- 你的等级库里有没有焊口元件（Weld）
- 你选的焊口类型对不对
等级里有没有焊口类型这个很好解决，在paragon模块也能看；那什么叫你选的焊口类型对不对呢？如图2所示，这个WB、WO、FWN等等就是焊口元件的STYPE，目前没有做成智能获取，你看到的这五个是固定写好的类型，也就是说你的焊口的STYPE只能在这五个值里面选，例如我选的就是WB，以后应该做成可以配置的，以便增加STYPE类型，有时候焊口创建不出来就是因为你选的STYPE在你等级里就没有，所以焊口肯定建不出来。
图11 选择焊口类型
3.2.程序崩溃
如果添加焊口有错误或者程序崩了，可以看看日志，一般会捕捉到一些有用信息，看日志很简单，点这里，自动打开log文件。
图12 查看日志
