1、 文档目标
原理图中网络标签作用范围如何设置，以及五种设置之间的区别。
2、 问题场景
在一个工程内有多张原理图时，不同页原理图之间可以通过Net Lable（网络标签）、Off Sheet Connector(离图连接器)和Port（端口）进行连接。Net Lable的作用范围可以通过设置来定义其作用的范围是在单张图纸中还是在所有的图纸中。
3、软硬件环境
1）、软件版本：Altium Designer 23.8.1
2）、电脑环境：Windows 10
3）、外设硬件：无
4、解决方法
在工程参数选项中选择Options下，可以按到"网络识别符范围"，并且有一个下拉框，下拉框中有5个选项：
图1
1）、Automatic
默认选项，系统会检测项目图纸内容，自动调整网络标签识别范围。当原理图中有Sheet Entry标识，则网络标签识别范围调整为Hierarchical；如果原理图中没有Sheet Entry标识，但是有Port，则网络标签识别范围调整为Flat；如果原理图中既没有Sheet Entry标识，也没有Port，则网络标签识别范围调整为Global。
2）、Flat
扁平式图纸结构。项目原理图没有使用层次化结构，所有图纸都是同一层级。这种情况下，网络标签的作用范围是在单张图纸以内，而Port的作用范围扩大到所有图纸，各个图纸只要有相同的Port名，就可以实现信号传递。
3）、Hierarchical

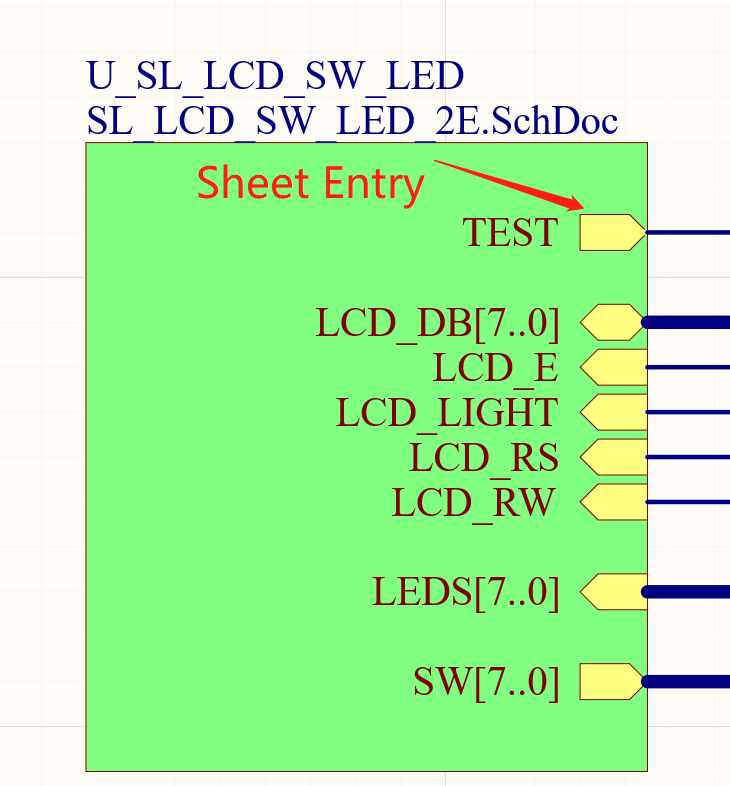

层次式结构。项目中原理图使用了层次结构。这种情况下，网络标签、Port的作用范围都是在单张图纸以内。Port可以与上层图纸的Sheet Entry连接，以纵向方式在图纸之间传递信号。图2就是层次化结构中上层图纸中显示的Sheet Entry。
图2
4）、Global
最开放的连接。这种情况下，网络标签、Port的作用范围都扩大到项目中的所有图纸。各张图纸中只要有相同的网络标签或者相同的Port，它们之间就可以实现信号传递。
