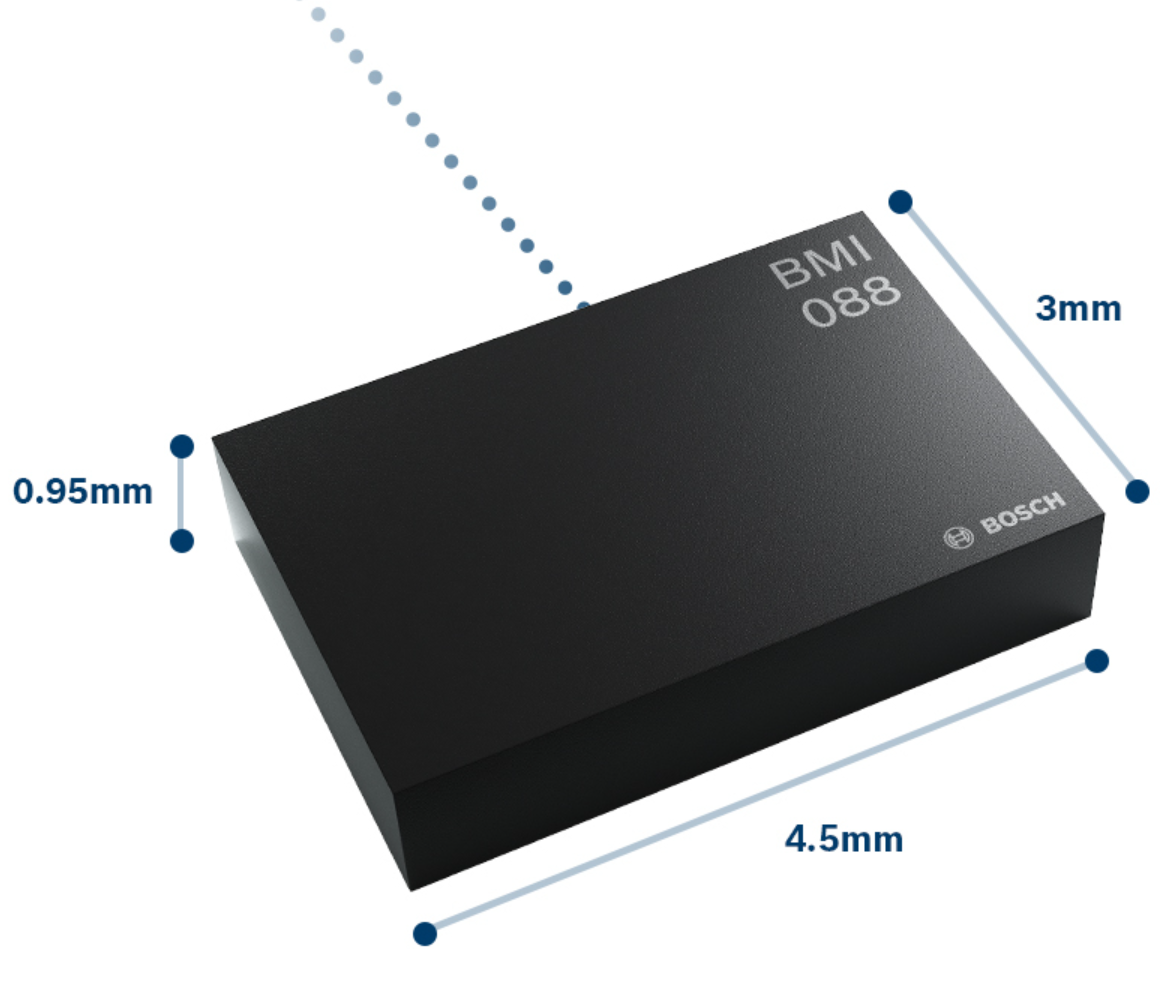

BMI088 , 传感器的使用经验 . ( SPI 模式 )

++首先要注意的点++

SPI 接口细节

  • SPI 时钟速率 :最大 10 MHz**!!!**。( 经过测试30MHZ下初始化失败 , 15MHZ下成功一切正常)
  • 加速度计SPI读取的特殊性 :当读取加速度计寄存器时,芯片不会立即返回有效数据 ,而是先发送一个无效的哑字节 (Dummy Byte) ,紧接着发送的第二个字节才是真正的寄存器数据。
    • 例子 :单字节读取操作需要主机接收2个字节并丢弃第一个。例如连续读取6个加速度数据寄存器 (0x12-0x17),需要发起连续读取7个字节的请求,并丢弃接收到的第一个字节
  • 陀螺仪SPI读取:无哑字节,遵循标准SPI协议。
  • 上电复位(POR):上电后,所有寄存器恢复为默认值,必须重新配置所有非默认设置。芯片接口模式也会根据特定引脚状态重新确定。
