CH592 的低功耗函数 与 CH585 区别    ...... 矜辰所致

前言

上一篇文章，我们以 CH585 为例说明一下 TMOS 模式下的休眠流程以及 TMOS 下外部中断的使用，本来想着去写一下常见应用，串口收发唤醒啊之类的，但是研究了一下发现 CH592 的休眠函数设计与 CH585 不同，觉得有必要研究一下，因为休眠唤醒的流程的不同可能会关系到应用层的设计。

本文我们就来看看 CH592 上的 TMOS 管理的休眠流程与 CH585 上的区别。

相关博文：
TMOS 自动管理休眠流程说明及外部中断使用

.

我是矜辰所致，全网同名，尽量用心写好每一系列文章，不浮夸，不将就，认真对待学知识的我们，矜辰所致，金石为开！

在上一篇文章 TMOS 自动管理休眠流程说明及外部中断使用中，我们分析过 CH585 中的 CH58x_LowPower 函数，我们需要知道的几个点有：

所以在 CH585 上，唤醒后的这个等待事件是应用层需要考虑到的，无法实现唤醒瞬间就执行中断代码。

我们分析过休眠后程序停止的位置在下面这条语句处：

c 复制代码

 LowPower_Sleep_WFE(RB_PWR_RAM32K | RB_PWR_RAM96K | RB_PWR_EXTEND);

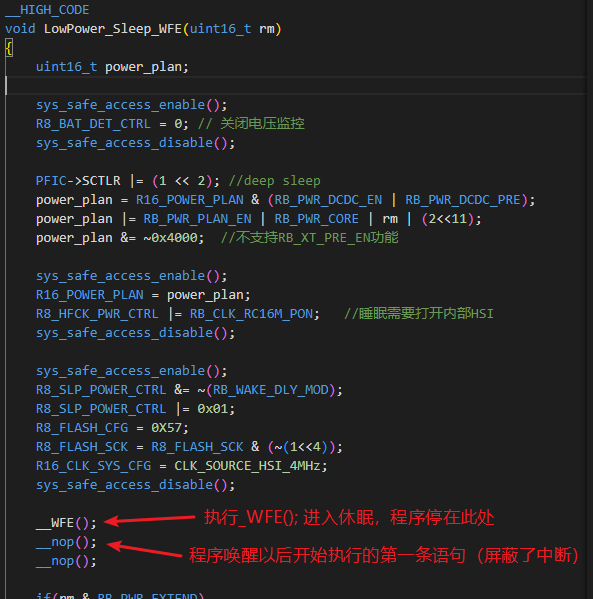

我们可以跳转看一看这个函数，可以更加准确的说明程序休眠停下的位置，如下图：

因为 CH585 示例中屏蔽了中断，唤醒以后从 __nop(); 开始顺序执行，要等到打开中断才会进入中断函数。这个在上一篇文章也有验证过程。

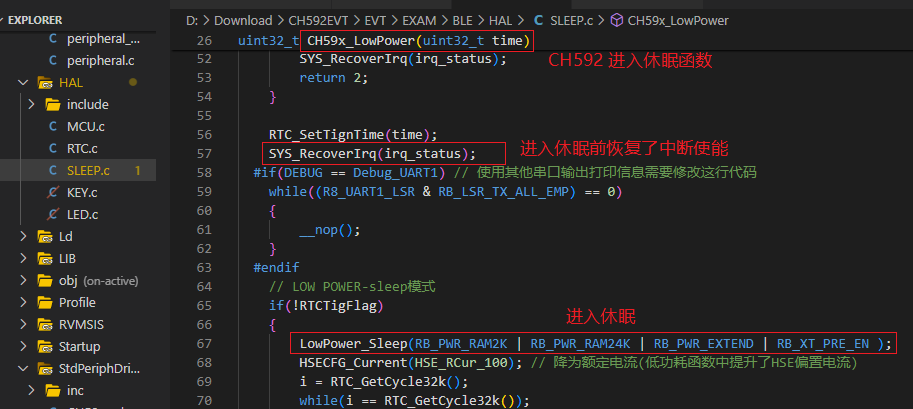

对于 CH592 而言，TMOS 自动管理的休眠进入流程逻辑，代码框架和 CH585 是一致的，我们直接去看启动休眠的函数 CH59x_LowPower ：

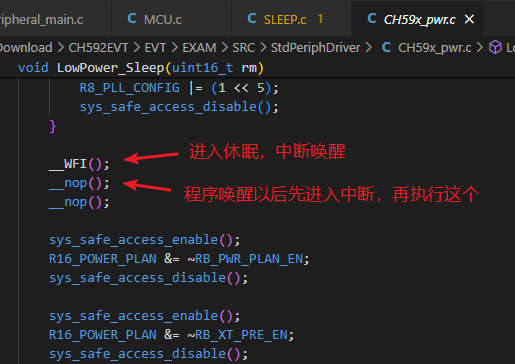

我们继续进入 CH592 这个 LowPower_Sleep 函数里面查看：

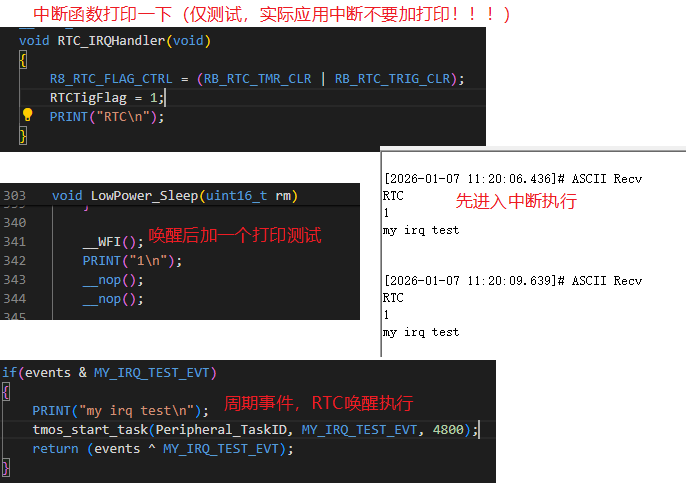

我们也可以和测试 CH585 的顺序一样，做个简单的测试验证一下唤醒后是不是先进入中断，再执行 __WFI(); 下面的语句，如下图：

通过测试可以很明显的知道，与 CH585 处理方式不同导致的唤醒程序流程不同：

经过分析，我们知道了 CH585 上 WFE 休眠和 CH592 上额 WFI 休眠唤醒后的程序执行顺序有略微的区别。对于一般应用来说，基本没有影响，使用 GPIO 唤醒的思路依旧和上一篇文章推荐的方法一致, 特别情况如下说明。

比如串口唤醒这种情况，第一个数据来了，唤醒后的的处理要考虑到 CH585 休眠唤醒进入中断函数会有一定的延时。所以想要唤醒后，正常的接收串口数据，需要应用上做一定的处理，比如自己增加一个标志位，在有第一次中断发生后，就不让程序启动休眠流程。

本文简单复习了一下 CH585 TMOS 下的休眠流程，然后对比了一下 CH592 TMOS 下的休眠流程，本文的分析只是让大家对休眠唤醒的流程有一个清楚的认知，让大家在处理某些特殊情况的时候能够合理的代码设计。

好了，本文就到这里。谢谢大家！
