Cadence allegro---改变线宽

线宽修改工具

线宽修改工具 是一款可用于修改导线及导线段线宽的应用程序。与标准的编辑 - 修改 命令不同，该模块配备了筛选机制，仅会对与指定线宽匹配的导线段执行线宽修改操作。此外，该工具还支持高亮显示与报表生成功能。

图 1：线宽修改工具界面

该工具可通过下拉菜单启动，也可在控制台窗口中输入命令 tbx changewidth 启动。

2 操作流程

命令相关选项可在选项面板中进行设置。

具体操作流程如下：

1. 指定需要设置的新线宽。

2. 在列表中高亮选中一个或多个线宽条目，缩小筛选范围。

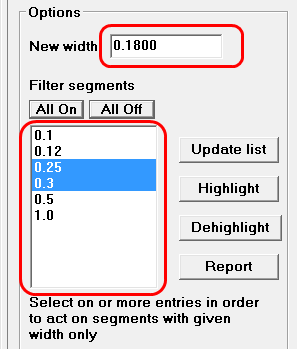

图 2：线宽修改工具选项面板

1. 通过点选 、框选 或临时群组的方式，选中目标导线或导线段。

2. 系统仅会对线宽与列表中高亮条目相匹配 的导线段执行线宽修改操作。若需实现与标准编辑 - 修改 命令相同的功能，直接选中列表中的所有条目即可。

该工具还提供以下附加功能：

• 更新列表：此命令会扫描当前设计文件，将所有存在的线宽值更新至列表中。当你将某一线宽的所有导线段都修改为新线宽，导致原线宽值不再存在时，需执行此命令更新列表。

• 高亮显示：此命令会高亮显示当前设计文件中，所有线宽与列表中选中条目相匹配的导线段。

• 取消高亮：此命令会取消当前设计文件中所有导线段的高亮显示状态。

• 生成报表：此命令会针对列表中选中的线宽条目，生成一份设计文件相关报表。点击报表中的坐标数值，即可跳转至版图中对应的位置（交叉探测功能）。

图 3：报表示例
