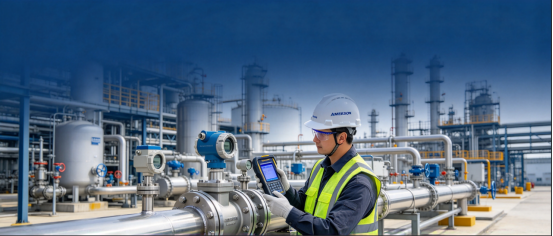

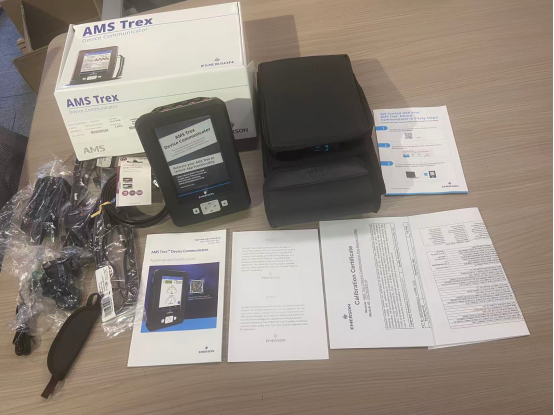

干仪表调试十多年，涡街流量计、电磁流量计、压力及差压变送器，是我在化工、水处理、油气现场接触最多的 HART 智能仪表。日常检修、新项目开车、装置大修，我基本都带着 TREX2 手操器就地组态。
很多时候现场出现测量不准、流量跳变、液位对不上 DCS，大家第一反应怀疑仪表坏了，拆下来送检、直接换新，最后排查一圈才发现，仅仅是组态参数设置错误。白白浪费备件、耽误工期。
今天把这三类仪表，使用 HART 手操器组态的实操要点、核心参数、完整操作流程，还有我多年踩过的坑整理出来，同行现场调试可以直接拿来参考。
一、压力 / 差压变送器 手操器组态实操要点
适用：表压变送器、绝压变送器、差压液位变送器
✅ 核心组态参数清单
- 测量量程 LRV / URV
LRV 是量程下限，URV 为量程上限，严格按照工艺提供的测量范围填写。液位测量场景，零点迁移是重中之重，正迁移、负迁移必须根据引压管液柱高度精确计算。
我的实操提醒：变送器都有最大允许迁移范围，超出限值，手操器无法保存参数、直接报错。选型阶段就要确认迁移能力，不要现场才发现不够用。 - 工程单位选择
MPa、kPa、bar、mmH₂O 等单位，必须和 DCS 画面、报表、联锁逻辑保持统一。单位不一致，会出现数值换算偏差，极易造成工艺误判断，甚至触发误联锁。 - 阻尼时间
阻尼作用是对测量信号滤波。阻尼越大，输出曲线越平稳，但仪表响应速度会变慢。压力剧烈波动的工况，我会适当加大阻尼；用于闭环调节的控制回路，阻尼尽量调小，保证响应灵敏。 - 传感器零点校准
必须等仪表安装就位、引压管路排气 / 排净冷凝液，工艺无压力时再做零点。带压校零是新手最高发错误，后期会持续出现零点漂移，液位压力长期不准。 - 仪表报警诊断配置
开启传感器超限报警、电子模块温度报警、传感器故障报警。打开自诊断之后，仪表可以提前预警膜片老化、电子元件异常，方便我们做预防性维护，而不是等故障爆发才抢修。 - 4-20mA 输出特性
绝大多数压力、液位测量选用线性输出；只有差压式流量测量才启用平方根输出。很多人踩坑：差压变送器测液位，误开启平方根，DCS 读数直接错乱。
✅ 实操标准流程（我现场固定操作顺序） - 检查信号回路：确认回路带有 250Ω 负载电阻，手操器并联接在仪表回路两端；防爆区域做好作业确认，使用本安型手操器。
- 建立 HART 通讯，优先读取仪表基础信息：型号、序列号、固件版本，核对手操器 DD 库是否匹配该仪表固件。DD 库不匹配会出现参数缺失、无法修改部分选项。
- 录入量程、工程单位，根据计算值设置零点迁移。
- 引压管路排气排液完成，无工艺压力，执行零点校准。
- 手操器强制输出 4mA、12mA、20mA 三个点，安排中控人员核对 DCS 画面数值，验证整条回路。
- 保存全部组态参数，把参数记录在仪表台账，有条件的在手操器内备份仪表组态。
⚠️ 变送器组态，我踩过的坑
• 引压管残留气体或者积液，直接校零点，投用后液位持续漂移，反复调校也不稳定；
• 储罐差压液位忘记设置负迁移，DCS 液位始终和现场标尺对不上，调试卡很久；
• 测液位的差压变送器，误开启平方根输出，数据完全失真；
• 迁移值超过变送器硬件允许范围，反复保存失败，找不到原因
二、电磁流量计 手操器组态实操要点
电磁流量计组态参数繁多，管径、衬里这类底层参数无法通过 DCS 远程下发，只能本地通过 HART 手操器写入，也是调试最容易出错的仪表。
✅ 核心组态参数清单
- 管道公称直径（重中之重）
输入管径必须和现场实际管道完全一致。管径输错 1 档，流量就会产生固定比例偏差，很多现场流量计量不准，排查几天最后发现就是管径填错。
- 衬里材质、电极类型
严格对照仪表铭牌录入，仪表内部流量计算模型和这两项参数绑定，参数错误会带来系统性计量误差。
-
测量单位：m³/h、t/h、L/h，和 DCS 画面统一。
-
阻尼时间
浆液、污水介质，信号波动大，适当加大阻尼；清水、洁净介质，阻尼选小，保证响应速度。
- 小流量切除
用来消除零点漂移带来的虚假小流量。常规设置满量程 0.5%~2%；计量要求高的贸易交接表，要谨慎设置，避免真实小流量被屏蔽。
- 空管检测、电极阻抗诊断
我一般都会开启。调试阶段，在手操器直接读取电极阻抗，快速判断管道空管、电极结垢、仪表接地不良等问题，不用额外携带万用表。
✅ 实操步骤
-
先检查流量计接地环、接地线缆是否可靠，确认回路配置 250Ω 负载电阻，并联接入 TREX2 手操器；
-
通讯连接仪表，核对铭牌信息，录入管径、衬里材质、电极类型；
-
设置工程单位、阻尼系数、小流量切除，按需开启空管检测功能；
-
读取电极阻抗，判断接地、电极状态是否合格；
-
使用手操器仿真输出流量信号，测试 DCS 画面显示、高低流量报警动作是否正常；
-
保存组态，完整记录所有参数，留存台账。
⚠️ 电磁流量计踩坑点
• 管径录入错误，流量出现固定偏差，很难第一时间想到是组态问题；
• 忽略仪表接地，哪怕组态全部正确，流量依旧无规律跳变；
• 小流量切除设置过大，低负荷工况下，真实流量直接被切掉，计量偏少；
• 介质导电率低，没有提前查看仪表诊断，后期频繁波动。
三、涡街流量计 手操器组态实操要点
涡街流量计依靠检测漩涡频率换算流量，介质类型、管道参数直接决定流量换算公式，一旦选错，计量直接失真。
✅ 核心组态参数清单
-
公称通径：必须匹配现场实际管道内径；
-
介质类型：液体 / 气体 / 蒸汽，这个选项千万不能选错，三者密度补偿模型完全不同；
-
测量工程单位；
-
阻尼滤波：现场管道振动大的工况，加大阻尼，过滤振动带来的虚假脉冲信号；
-
小流量切除：剔除低于仪表测量下限的微弱噪声信号，防止出现无介质时虚流量；
-
温压补偿配置：气体、饱和 / 过热蒸汽，必须开启温压补偿；液体工况一般不需要。
✅ 实操步骤
-
检查回路，接入手操器，建立 HART 通讯；
-
对照铭牌录入管道通径、选择介质类型；
-
设置单位、阻尼、小流量切除；气体、蒸汽工况，配置温压补偿参数；
-
在手操器读取原始漩涡频率信号，判断探头采集是否正常，排查振动干扰；
-
仿真流量信号，验证中控 DCS 画面、流量报警、联锁动作；
-
保存组态，做好参数记录。
⚠️ 涡街流量计踩坑点
• 介质选错，把蒸汽选成液体，流量计算结果严重失真；
• 管道振动大，没有调高阻尼，流量持续大幅度跳变；
• 气体、蒸汽工况忘记开启温压补偿，工况压力温度变化时，计量偏差持续变大；
• 小流量切除设置过小，管道振动产生虚假流量。

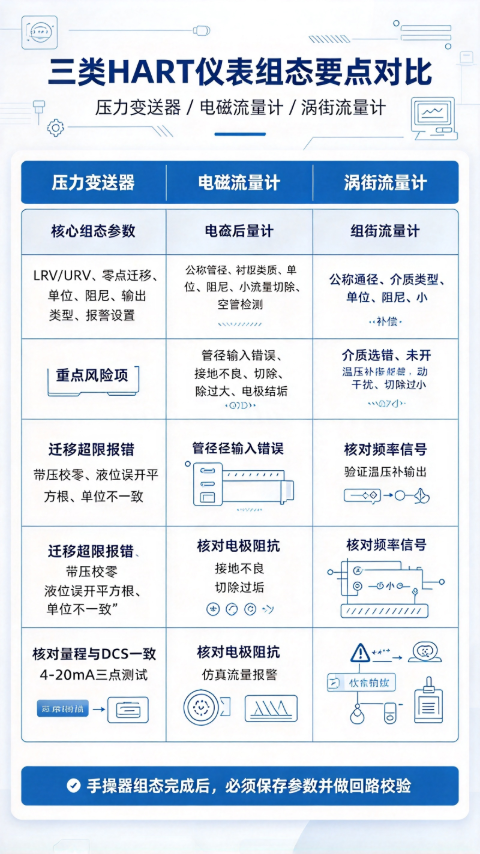

四、通用组态注意事项（多年现场总结）
-

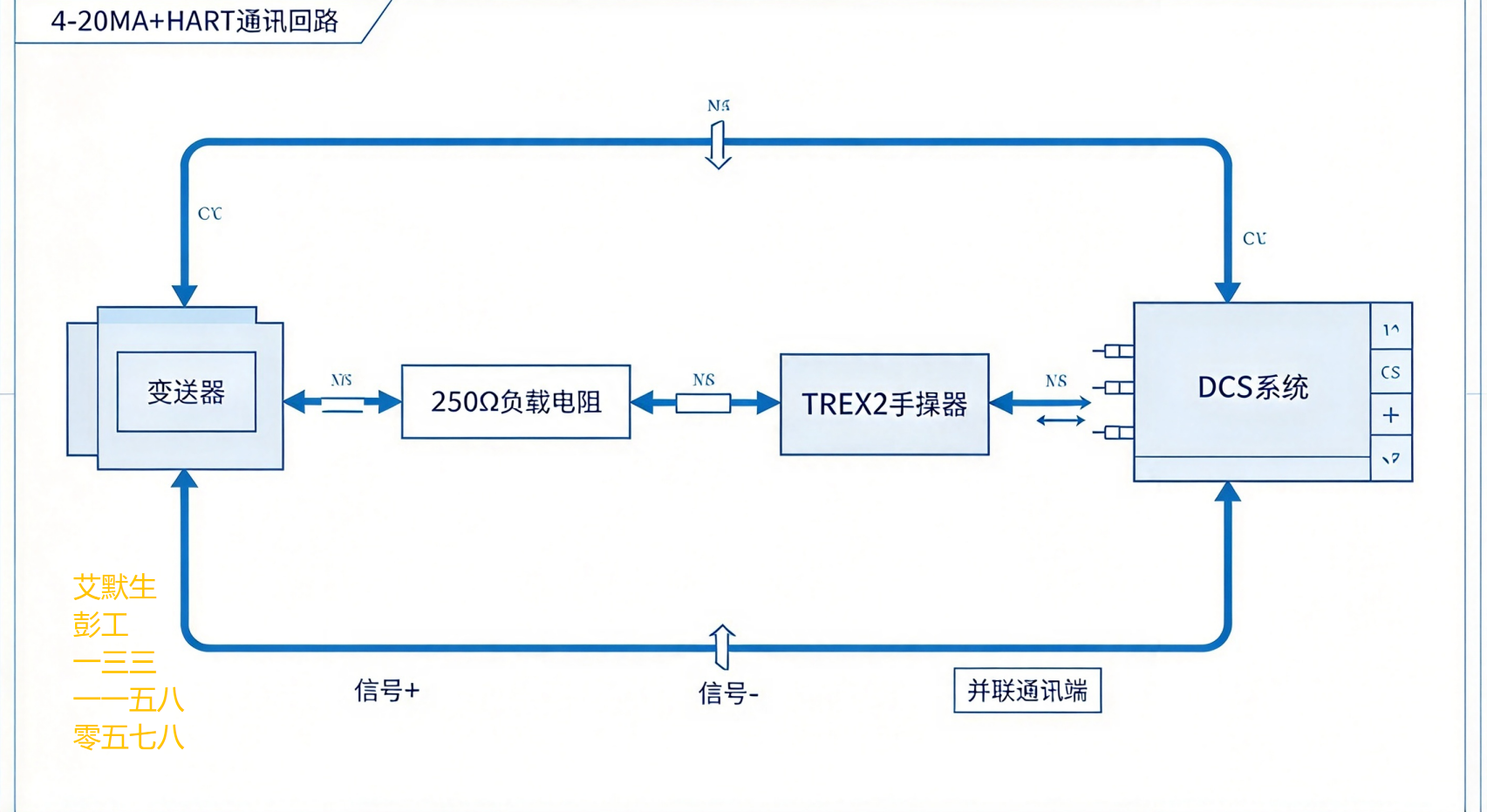

HART 通讯基础条件：4-20mA 回路必须串联 250Ω 负载电阻。很多新手接线完成，手操器连不上仪表，80% 的原因就是缺少负载电阻。
-
DD 库版本管理：新出厂仪表、新版固件，对手操器 DD 库版本有要求。DD 库过低，会出现参数界面缺失、无法读写部分诊断项。定期更新 TREX2 的 DD 文库，调试前提前确认。
-
防爆区域使用规范：危险易燃易爆工况，一定要选用本安认证的 TREX2 手操器，普通型号严禁带入防爆一区、二区，存在安全隐患。
-
组态备份习惯：参数修改完成，条件允许尽量在手操器内保存仪表组态备份。后续检修、仪表更换，可直接调取配置，不用逐项手动录入，大幅节省时间。
-
组态后回路校验不可省略：修改完参数，不要只看手操器显示。一定要做 4mA、12mA、20mA 三点输出测试，确认现场仪表和中控 DCS 同步。
-
作业记录留存：任何组态修改，都要做好变更记录。遇到计量表、联锁相关仪表，组态变更属于仪表变更，需要履行审批，方便后期追溯。
结尾
多年现场调试，我始终觉得：手操器组态不是简单填几个数字，每一项参数背后，都是仪表内部的测量与计算逻辑。很多仪表故障，并不是硬件损坏，只是组态设置上的一处疏忽。
压力变送器、电磁、涡街流量计是自动化现场最基础的仪表，把组态要点吃透，规范操作，能省下大量故障排查时间，减少返工，避免计量偏差和联锁风险。
