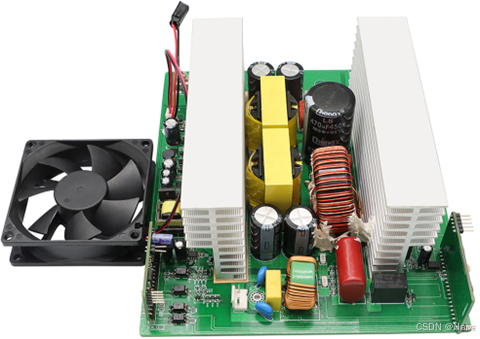

中微1000w储能逆变控制方案

中微1000w储能逆变控制方案

控制部分:

两颗M0+32位MCU

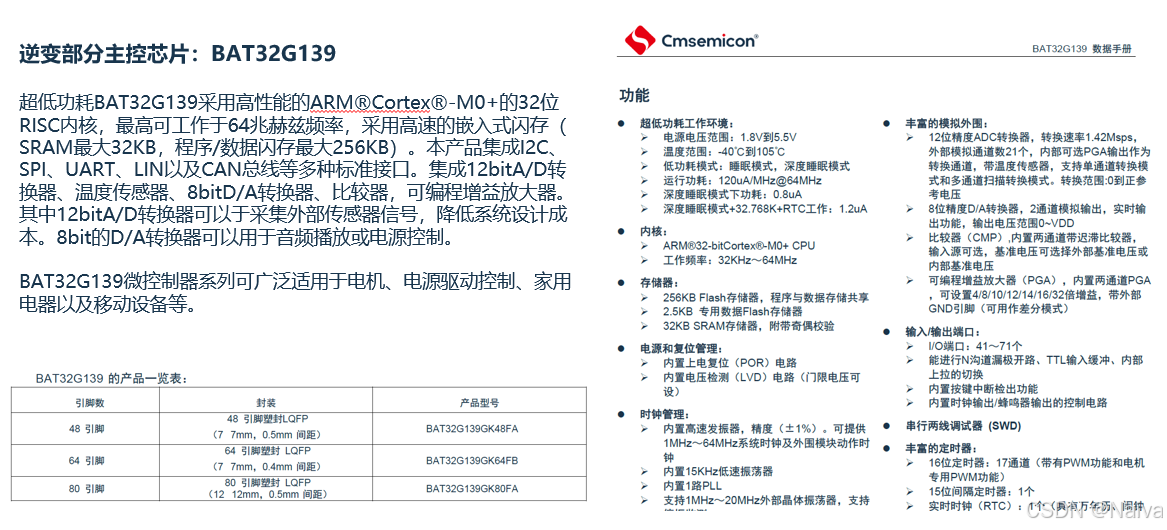

139系列:负责主逆变控制

5510系列: 负责电池升压控制及上位机通讯

逆变控制MCU采用单极性/双极性倍频SPWM调制方式,效率高,干扰小,输出电压采用电压、电流双环控制,动态响应快、负载适应能力强,全数字控制,

上电自检:通过单片机轮流发信号并检测反馈信息的方式来判断驱动回路、功率回路是否存在故障。

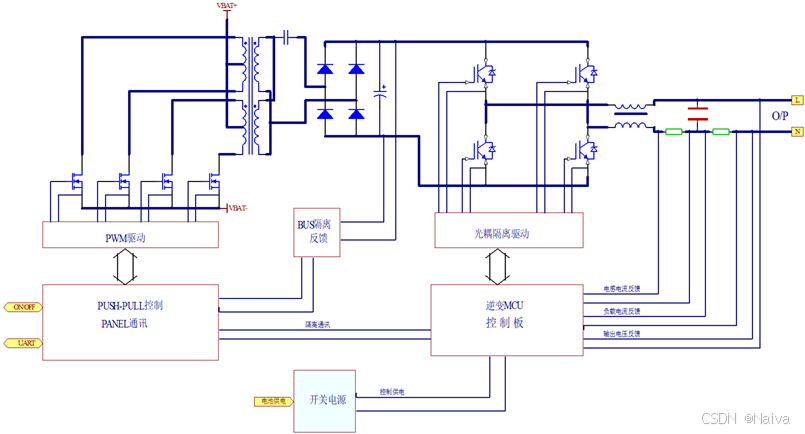

功率部分:

H桥采用中微IGBT 600v50A

升压部分40-100v SGT MOS

中微1000w储能逆变控制方案








资料下载
