汽车 (H4_D1R) 雾灯案例分析
简介
汽车 (H4_D1R) 雾灯作为雨雾低能见度环境下的核心安全照明组件，其光束穿透性、贴地光型分布及杂散光控制直接决定夜间及复杂路况行车安全，需严格符合我国《机动车运行安全技术条件》传统雾灯设计常存在三大痛点：一是光束发散导致雾中穿透性不足，二是光型偏移脱离地面，三是杂散光干扰对向车辆视线。本项目基于 OAS 光学软件，通过特殊几何反射器设计与多参数优化，彻底解决传统技术难题，实现高可靠性雾灯方案。
案例设置与操作
模型构建
依托 OAS 软件的光学元件数据库，优先导入H4、Hs1、D1R/D2R四种灯泡的官方技术参数。包重点提取 580-590nm 黄绿光波段的发光峰值。针对 D1R/D2R 的氙气放电弧光特性，修正等效发光点位置。导入四种灯泡的透光率曲线。
参数设置
以车前 25m 地面为目标区域设定水平照射角 120°、垂直照射角 15°，通过参数化调节功能调整反射器凹槽角度，确保四种灯泡替换后光束中心偏差≤0.5°。
性能优化
通过 "杂散光分析" 模块识别反射器边缘与灯腔内壁为主要干扰源，采用反向追迹技术提取鬼像路径，在反射器边缘增设 0.8mm 厚的遮光檐，将杂散光能量占比降至 2.8%。

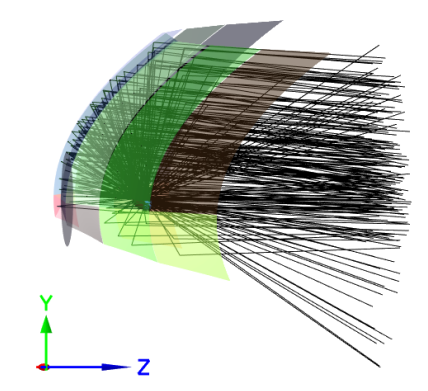

(H4_D1R)的三维追迹图

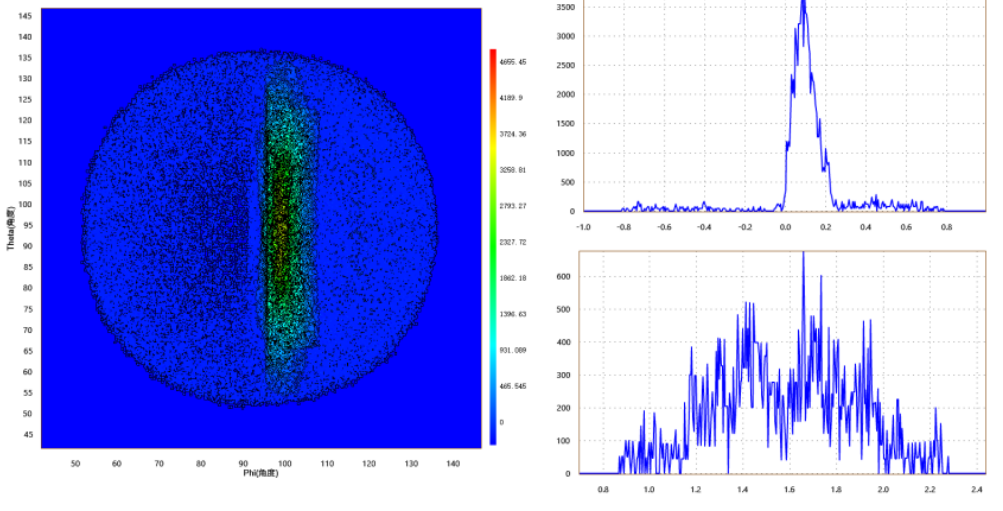

(H4_D1R)的探测器结果图
总结
本案例通过 OAS 光学软件的多灯泡参数适配、光机一体化建模、雾天环境仿真与参数化优化功能，成功突破传统雾灯的兼容性与性能瓶颈。OAS 的高精度仿真能力将研发周期缩短，原型制作成本降低，且最终仿真结果与实物测试数据偏差缩小，验证了其可靠性。
