在电子电路设计中，光耦作为一种重要的隔离器件，其参数选择直接影响电路性能。许多工程师在选型时，常会关注一个核心参数------电流传输比（CTR）。但你是否也曾陷入"CTR越大越好"的误区？今天，我们就来彻底讲清楚这个问题。
什么是光耦电流传输比（CTR）？
光耦电流传输比，简称CTR，是指光耦输出电流与输入电流的比值，也可以理解为光耦的"信号放大能力"。

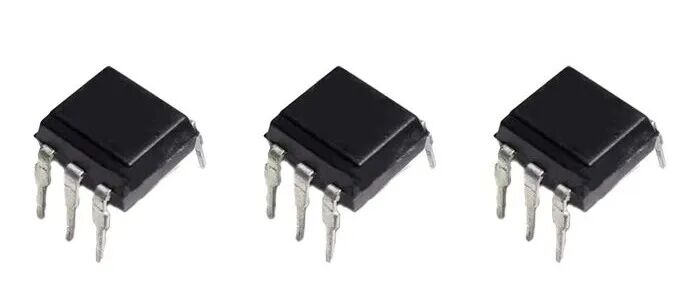

通俗来讲，当CTR=100%时，输入1mA电流，输出也是1mA；若CTR=200%，输入1mA，输出则变为2mA。这个参数直接反映了光耦的信号传输效率，是光耦选型时必须考虑的关键指标之一。以行业常见的PC817光耦为例，其按照CTR范围分为多个等级，如PC817A（CTR范围80%-160%）到PC817D（CTR范围300%-600%），不同等级适用于不同的应用场景。
光耦CTR并非越大越好：误区与真相
1. 稳定性与可靠性权衡
CTR过大会导致光耦输出的信号可能不稳定，出现波动，影响电路正常工作。高CTR的光耦在电路启动或负载突变时，更容易引发误触发，影响正常输出。
2. 温度敏感性问题
CTR值会随温度变化而波动。工作温度越高，CTR值通常会减小。高CTR的光耦可能对温度变化更加敏感，在高低温变化较大的环境中，性能波动更为明显。
3. 成本考量
高CTR的光耦通常价格更高。在满足应用需求的前提下，盲目追求高CTR会带来不必要的成本增加。
如何科学选择光耦CTR值？
1. 明确应用场景 根据不同的应用场景，光耦CTR的选择标准也不同：
-
开关电源 ：光耦CTR的理想范围是50%-200%。低于50%时光耦需要较大工作电流，增大了功耗；高于200%则可能在启动或负载突变时影响正常输出
-
简单控制电路：如控制小灯开关，普通CTR光耦即可胜任
-
高精度设备：如工业传感器、通信电路，需综合考虑稳定性、温度特性等因素
2. 区分光耦类型
-
线性光耦：具有较好的线性度，适合传输模拟信号，CTR值在线性区相对稳定
-
非线性光耦：适合传输数字信号，CTR随输入电流变化较大
3. 关注工作环境
CTR受温度影响显著，工作温度越高，CTR值越小。在宽温度范围应用中，需要选择CTR温度特性更好的光耦。东莞市洲创实业有限公司作为拥有15年经验的光耦供应商，其提供的可控硅光耦等产品能够更好地适应各种复杂的应用场景，包括温度变化较大的环境。
实际应用中的设计建议
1. 留足设计余量
考虑到CTR会随工作时间延长而减小，设计时应预留足够的余量。建议实际工作电流比不超过CTR的90%，以确保光耦能长期可靠工作。
2. 综合考虑其他参数
光耦选型还需综合考虑隔离电压、响应时间、工作温度范围和封装形式等因素。例如，高频应用需要关注响应时间，高压环境需确保足够的隔离电压。洲创实业提供的全系列光耦解决方案，涵盖SOP-4、DIP-8等多种封装，可以满足不同应用的需求。
3. 线性应用优先
在开关电源等需要精确控制的场合，推荐采用线性光耦，其CTR值能够在一定范围内做线性调整，有利于提高系统稳定性。洲创实业与台湾亿光、日本日亚、国星光电等国内外品牌合作，提供高性能的线性光耦产品，为各类电子设备提供可靠的隔离解决方案。
电流传输比是光耦选型的重要参数，但绝不是唯一参数，也绝非越大越好。合适的CTR值，结合具体的应用场景和全面的参数考量，才是确保电路稳定可靠运行的关键。
正确的选型思路应该是：分析应用需求 → 确定关键参数范围 → 选择合适类型 → 验证设计合理性。只有这样，才能在性能、可靠性和成本之间找到最佳平衡点。
