一、原理

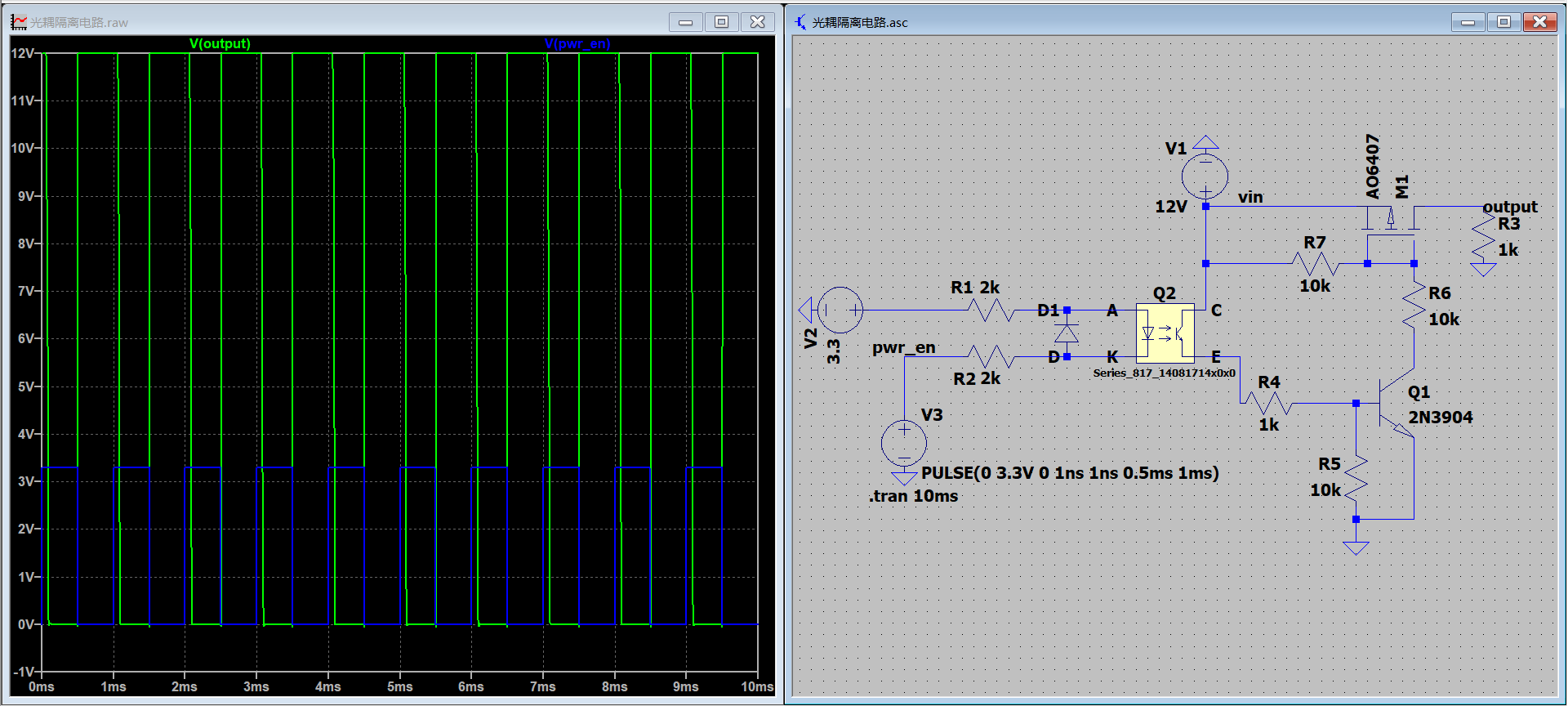

光耦模块二极管正极通过电阻接3.3伏；负极通过电阻间3.3伏，1K赫兹，50%占空比的方波。
① 当pwr_en为低电平时，光耦模块二极管导通，光敏模块三极管饱和导通，Ve ≈ 1.9V；Ve大于Ube，通过限流电阻R4使Q1饱和导通，此时Q1的VC = VE = 0V（接地）；12V通过两个10K电阻串联分压，给栅极6V；Vs - Vg = 12V - 6V = 6V > Vth，PMOS管导通，output接到12V上；
②当pwr_en为高电平时，光耦模块二极管截止，光敏模块三极管截止，Ve被两个电阻下拉到地0V，Q1的Ub也被拉到0V，Q1截止，C和E断路，PMOS栅极被10K上拉到12V，Vs - Vg = 12V - 12V = 0V < Vth，PMOS截止，output被1K下拉到地0V；
二、注意事项

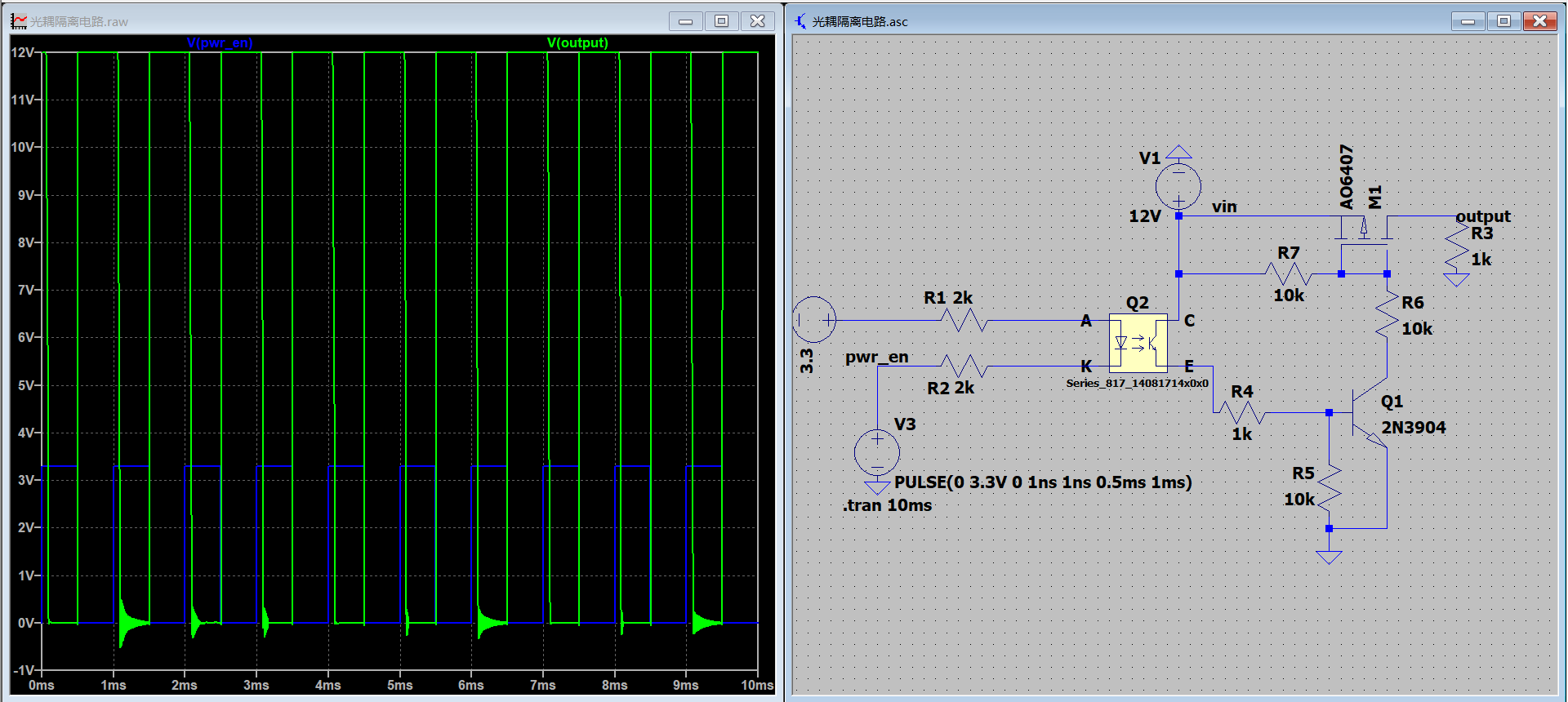

1、去掉二极管，输出底部出现阻尼振荡

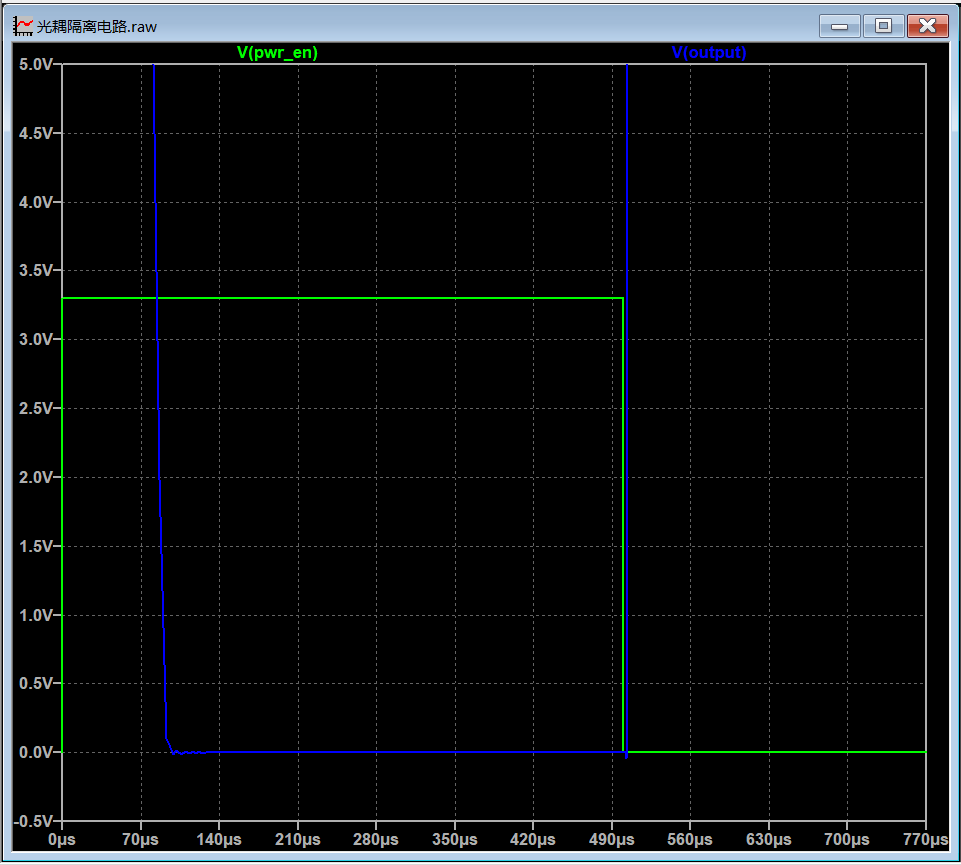

2、pwr_en和output之间有延迟，因为光耦的输入（LED）突然关断时光敏三极管内部积累的载流子无法瞬间消失，它会维持导通一小段时间，这个叫关断延迟；图中型号PMOS管栅极等效电容大，充电时间长，充满之后MOS管才导通，造成了开启延迟；
3、器件参考如图，特别是三极管和mos管不要用默认的；
